Такой вид метрики не учитывает различий в пропускной способности или загруженности отдельных сегментов сети. Применение вектора расстояния не может гарантировать оптимальность выбора маршрута, ведь, например, два шага по сегментам сети Ethernet обеспечат большую пропускную способность, чем один шаг через последовательный канал на основе интерфейса RS-232.

Маршрут по умолчанию имеет адрес 0.0.0.0 (это верно и для других протоколов маршрутизации). Каждому маршруту ставится в соответствие таймер тайм-аута и "сборщика мусора". Таймаут-таймер сбрасывается каждый раз, когда маршрут инициализируется или корректируется. Если со времени последней коррекции прошло 3 минуты или получено сообщение о том, что вектор расстояния равен 16, маршрут считается закрытым. Но запись о нем не стирается, пока не истечет время "уборки мусора" (2мин). При появлении эквивалентного маршрута переключения на него не происходит, таким образом, блокируется возможность осцилляции между двумя или более равноценными маршрутами.

RIP сообщения инкапсулируются в UDP-дейтограммы, при этом передача осуществляется через порт 520.

Рисунок 8. Инкапсуляция RIP сообщения в UDP датаграмму.

Формат сообщения протокола RIP имеет вид, показанный на рис. 9. Поле команда определяет выбор согласно следующей таблице 2:

Таблица 2. Значения кодов поля команда

Команда	Значение
1	Запрос на получение частичной или полной маршрутной информации;
2	Отклик, содержащий информацию о расстояниях из маршрутной таблицы отправителя;
3	Включение режима трассировки (устарело);
4	Выключение режима трассировки (устарело);
5-6	Зарезервированы для внутренних целей SUN Microsystem.

Поле версия для RIP равно 1 (для RIP-2 двум). Поле набор протоколов сети i определяет набор протоколов, которые используются в соответствующей сети (для Интернет — это поле имеет значение 2). Поле расстояние до сети i содержит целое число шагов (от 1 до 15) до данной сети. В одном сообщении может присутствовать информация о 25 маршрутах. При реализации RIP можно выделить следующие режимы:

Инициализация, определение всех "живых" интерфейсов путем посылки запросов, получение таблиц маршрутизации от других маршрутизаторов. Часто используются широковещательные запросы.

---

Получен запрос. В зависимости от типа запроса высылается адресату полная таблица маршрутизации, или проводится индивидуальная обработка.

Получен отклик. Проводится коррекция таблицы маршрутизации (удаление, исправление, добавление).

Рисунок 9. Формат сообщения RIP

Регулярные коррекции. Каждые 30 секунд вся или часть таблицы маршрутизации посылается всем соседним маршрутизаторам. Могут посылаться и специальные запросы при локальном изменении таблицы. RIP достаточно простой протокол, но, к сожалению, не лишенный недостатков:

RIP не работает с адресами субсетей. Если нормальный 16-бит идентификатор ЭВМ класса B не равен 0, RIP не может определить является ли не нулевая часть cубсетевым ID, или полным IP-адресом.

RIP требует много времени для восстановления связи после сбоя в маршрутизаторе (минуты). В процессе установления режима возможны циклы.

Число шагов важный, но не единственный параметр маршрута, да и 15 шагов не предел для современных сетей.

Протокол RIP-2 (RFC-1388, 1993 год) является новой версией RIP, которая в дополнение к широковещательному режиму поддерживает мульти кастинг; позволяет работать с масками субсетей. На рис. 3.8 представлен формат сообщения для протокола RIP-2. Поле маршрутный демон является идентификатором резидентной программы-маршрутизатора. Поле метка маршрута используется для поддержки внешних протоколов маршрутизации, сюда записываются коды автономных систем. При необходимости управления доступом можно использовать первые 20 байт с кодом набора протоколов сети 0xFFFF и меткой маршрута =2. Тогда в остальные 16 байт можно записать пароль. [1][3][5].

Рисунок 10.Формат сообщений протокола RIP-2

• 1. Выбор и обоснование решений по техническому и программному обеспечению сети.

Для курсового проекта был выбран более подходящий сетевой коммутатор IBM BNT RackSwitch G8264.

Рисунок 11.Коммутатор IBM BNT RackSwitch G8264

IBM BNT RackSwitch G8264 – это коммутатор 10 и 40 Gigabit Ethernet (GbE), разработанный специально для центра обработки данных и обеспечивающий быстродействие, интеллектуальную работу и функциональную совместимость на апробированной платформе.

RackSwitch G8264 предоставляет до 64 портов 10 GbE и до 4 портов 40 GbE – 1,28 Тбит/с – в форм-факторе 1U. Коммутатор RackSwitch G8264, разработанный для достижения высочайшей производительности, обеспечивает коммутацию, фильтрацию и организацию очередей на скорости физической линии, без задержки передачи данных. Крупные буферы центра обработки данных поддерживают постоянство трафика. Резервированные блоки питания и вентиляторы, а также многочисленные функции обеспечения высокой доступности, позволяют использовать коммутатор RackSwitch G8264 для передачи важных бизнес-данных.

---

Производительность: 100-процентная производительность на скорости физической линии, задержка менее 1мкс

Пропускная способность 1280 гигабит в секунду (Гбит/с) без блокировки (полнодуплексный режим) 960 мегабит в секунду (Мбит/с).

Варианты интерфейса: 48 портов 1 Gb/10 Gb SFP+, 4 порта 40 Gb QSFP+ До 64 портов 1 Gb/10 Gb SFP+ с дополнительными кабелями для оконечной разводки

Виртуальные локальные сети:

(VLAN) VLAN на основе портов

Поддерживается 4096 ИД сетей VLAN

1024 активных VLAN (802.1Q)

802.1x с гостевой VLAN

Частная VLAN Edge

Стандартные протоколы:

IPv6

SNMP v1, v2c и v3

RMON

Поддержка Secondary Network Time Protocol (NTP)

Клиент Dynamic Host Configuration Protocol (DHCP)

Ретранслятор DHCP

LLDP

128 000 MAC-таблиц

9 000 кадров большого размера

802.3X Flow Control

Стоимость: 820 000руб.

Также был выбран более подходящий сервер DEPO Storm 4300R4.

Рисунок 12. Сервер DEPO Storm 4300R4.

Высоконадежный отказоустойчивый четырехпроцессорный сервер масштаба предприятия, обеспечивающий непрерывность бизнес-процессов. Его можно использовать в качестве сервера приложений или основы для мощного вычислительного кластера серверов.

DEPO Storm 4300R4 предназначен для максимально надежного и бесперебойного обслуживания корпоративных сервисов интернет/интранет приложений, баз данных, документооборота, электронной почты, хостинга. Высокий уровень работоспособности сервера эффективно поддерживается избыточной системой питания и охлаждения. Все блоки питания и вентиляторы системы охлаждения поддерживают возможность "горячей" замены.

Процессоры: до четырех процессоров Intel® Xeon® 7500 серии с шиной QPI до 6.4GT/s

Память: Материнская плата поддерживает

до 512Гб памяти DDR3-1333/1066/800MHz ECC Registered.

Стандартное оборудование: Интегрированный IPMI 2.0 с выделенным LAN ((2 слота PCI-E 2.0 x16) 2 слота PCI-E 2.0 x8)

Сетевой интерфейс: Двухканальный интегрированный Gigabit Ethernet (10/100/1000Мбит) с поддержкой технологии Intel® I/OAT 3

Стоимость: 358 623 руб.

Спецификации адаптера Gigabit Ethernet D-LINK DGE-528T PCI

Рисунок 13. Адаптер Gigabit Ethernet D-LINK DGE-528T PCI

Стандарты

IEEE 802.3 10BASE-T Ethernet

IEEE 802.3u 100BASE-TX Fast Ethernet

IEEE 802.3ab 1000BASE-T Gigabit Ethernet

Автосогласование ANSI/IEEE 802.3 NWay

Спецификации PCI local bus 2.1, 2.2

Поддержка универсальной шины 3.3В, 5В

Управление потоком IEEE 802.3x

IEEE 802.1Q VLAN на основе меток

Поддержка очередей приоритетов IEEE 802.1р

Протокол CSMA/CD

Скорость передачи данных:

Gigabit Ethernet:

2000Мбит/с (полный дуплекс)

---

• 1. . Контрольный пример реализации сети и его описание

На рисунке 14 изображена схема локальной вычислительной сети предприятия ЗАО «ПромСвязь-Инвест».

Рисунок 14 – Схема локальной вычислительной сети ЗАО«ПромСвязь-Инвест»

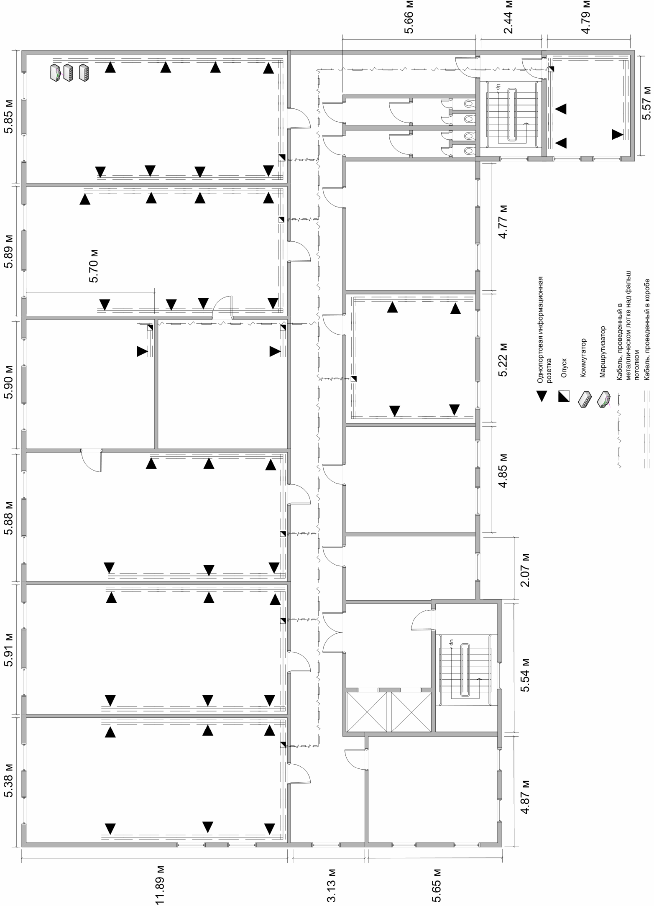

План структурированной кабельной системы изображен на рисунке 15.

Рисунок 15 – План структурированной кабельной системы

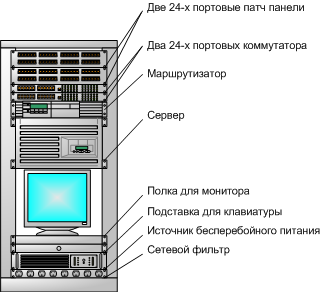

Рисунок 16. Телекоммуникационный шкаф

И аппаратная, и кроссовая совмещены в телекоммуникационном шкафу. Телекоммуникационный шкаф будет находиться в офисе 402. На рисунке 16 изображен телекоммуникационный шкаф.

2.4.1 Телекоммуникационная стадия проектирования

Для кабельных линий необходимо установить кабельные трассы. На рисунке 8 изображён металлический лоток, перфорированный с крышкой, размером 100х50х3000.

Рисунок 17. Металлический лоток, перфорированный с крышкой

Пластиковый короб с крышкой, также требуемый для прокладки кабеля, изображен на рисунке 18.

Рисунок 18. Пластиковый короб с крышкой

Для модулей сетевых розеток требуется вставка в пластиковый короб формата Keystone Jack стандарта Mosaic 45х45 миллиметров.

Вставка в пластиковый короб формата Keystone Jack стандарта Mosaic 45х45 миллиметров изображена на рисунке 19.

Рисунок 19. Вставка в пластиковый короб для модуля сетевой розетки.

Для разветвления кабельной трассы требуется Т-отвод. Т-отвод, размером 100x50 изображен на рисунке 20.

Рисунок 20. Т-отвод плавный

Для Т-отвода требуется крышка. Крышка к Т-отводу изображена на рисунке 21.

Рисунок 21. Крышка к Т-отводу

---

Для соединения металлических лотков требуется соединительная планка. Соединительная планка универсальная изображена на рисунке 22.

Рисунок 22. Соединительная планка универсальная

Для осуществления поворота в сторону кабельной трассы необходим угол. Угол плоский, 90 градусов изображен на рисунке 23.

Рисунок 23. Угол плоский, 90 градусов

Для плоского угла требуется крышка. Крышка к углу плоскому изображена на рисунке 24.

Рисунок 24. Крышка к углу плоскому

На рисунке 25 показано соединение лотков с применением соединительной планки универсальной. Соединяемые лотки (2) стыкуются вплотную. Соединительная планка (1) крепится изнутри к боковым стенкам смежных элементов винтовыми комплектами через отверстия, расположенные по боковым стенкам, в следующей последовательности: винт (3) – изнутри, со стороны планки (1), гайка (4) – снаружи, со стороны лотка (2).

Рисунок 25. Соединение лотков с применением соединительной планки универсальной

Для сборки каждого стыка требуется:

- соединительная планка универсальная (СПУ) - 2 шт;

- винт - 8 шт;

- гайка со стопорным буртиком - 8 шт.

Общая протяжённость кабельной трассы в металлическом лотке составляет 55 метров. Для крепления над фальш-потолком требуются потолочные C-подвесы. Для того чтобы кабельная трасса выдерживала максимально возможную нагрузку, подвесы должны быть установлены с интервалом в 1,5 метра. На рисунке 26 изображён потолочный C-подвес.

Рисунок 26. Потолочный С-подвес

Для крепления одного потолочного C-подвеса требуется:

- болт;

- шайба;

- забивной анкер.

Схема крепления потолочного C-подвеса изображена на рисунке 27.

Рисунок 27. Схема крепления потолочного C-подвеса

Для крепления пластикового короба к стене требуются дюбель-гвозди.

Компоненты и их количество для создания структурированной кабельной системы приведены в таблице 3.

Таблица 3. Компоненты структурированной кабельной системы и их количество

Наименование	Единица измерения	Кол-во
Кабель витая пара, категория 5е	м	1093
Модуль сетевой розетки	шт	43
Вставка в пластиковый короб	шт	43
Пластиковый короб с крышкой	м	146
Металлический лоток с крышкой	м	55
Угол плоский	шт	1
Крышка к углу плоскому	шт	1
Т-отвод	шт	7
Крышка к Т-отводу	шт	7
Соединительная планка универсальная	шт	28
C-подвес потолочный	шт	37
Болт	шт	37
Шайба	шт	37
Продолжение таблицы 2
Забивной анкер	шт	37
Винт	шт	216
Гайка со стопорным буртиком	шт	216
Дюбель-гвоздь	шт	146

---
