В преобразователях с p-n переходом применяются кремний и арсенид галлия, но предпочтение отдано кремнию. Это связано с тем, что технология изготовления кремниевых СП хорошо отработана, их параметры стабильны в диапазоне температур (-150…+150С). Пленка из монооксида кремния образует на поверхности кристалла просветляющее покрытие и уменьшает коэффициент отражения. Диффузионная длина неосновных носителей в кремнии больше, чем в арсениде галлия, поэтому КПД и Iкз кремниевого преобразователя выше.
Перспективы развития
Радикальным способом повышения эффективности СЭ является создание каскадных элементов.
Конструкция каскадного солнечного элемента представляет собой последовательное соединение СЭ, выполненных на основе различных полупроводниковых материалов. Последние расположены в порядке уменьшения ширины запрещенной зоны таким образом, что верхний элемент, преобразуя коротковолновое излучение, более длинноволновое пропускает через себя и преобразуется нижним элементом. Выработанные ЭДС элементов суммируются, а общий ток определяется минимальным током любого элемента каскада. Для эффективной работы КСЭ необходимо согласование по току каждого элемента. Теоретический анализ максимально возможного КПД, при двух последовательно соединенных элементах, составил 50%. Дальнейшее увеличение количества переходов приводит к малому росту КПД, и при 36 переходах максимум КПД равен 72%.

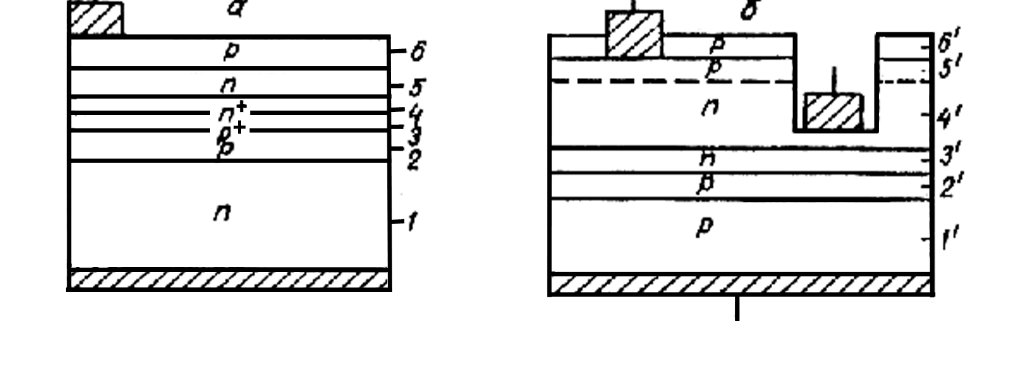

Рассмотрим некоторые экспериментальные результаты, полученные при разработке КСЭ. На Рис.12 представлены две конструкции, часто используемые при создании КСЭ, на основе монолитной конструкции (а) и транзисторной структуры (б), где:
Рис.
12
Монолитная структура КСЭ (Рис.12.а) представляет собой подложку nGaAs, на поверхности которой выращены последовательно слои 2 - 6. Слой 2 и подложка образуют узкозонный элемент каскада. Слои 5 и 6 образуют широкозонный элемент каскада, а связующим элементом является туннельный диод, образованный слоями 3 и 4. Полученные таким способом значения КПД находится в пределах 15 - 20%.
Транзисторная структура КСЭ (Рис.12.б) представляет собой подложку рGаАs,на поверхности которой выращены буферный слой pGaAs (2) и эпитаксиальный слой nGаАs (3). Широкозонный элемент каскада образован слоями 4 и 5, где p-n-переход сформирован в твердом растворе Al0,2Ga0,8As Слой 5 сформирован диффузией во время роста слоя 6. В таких конструкциях КСЭ КПД достигает 20,5% и 26% для 10-кратного концентрирования солнечного излучения.
Широкое использование СЭ в народном хозяйстве задерживается из-за высокой стоимости. Для уменьшения стоимости солнечных элементов в настоящее время в мире ведется поиск дешевых материалов, а также новых технологий и конструктивных решений. Известно, что монокристаллические кремниевые СЭ в настоящее время обладают КПД ~18%, а теоретический предел эффективности составляет 22%.
Первые сообщения об уменьшении стоимости СЭ относятся к созданию тонкопленочных СЭ на основе гомопереходов (n+-p-p+) в поликристаллическом арсениде галлия, осажденном на покрытые графитом вольфрамовые подложки и на алюминиевые подложки. На СЭ площадью ~1 см величина КПД составляет 8,1%. При создании СЭ на алюминиевых подложках с применением Ga в качестве растворителя можно получить КПД порядка 14%.
Для сохранения высокой эффективности СЭ на основе GaAs и одновременного снижения их стоимости ведутся исследования роста монокристаллических слоев GaAs на кремниевых подложках с подслоем германия. Это позволяет уменьшить массу СЭ, поскольку Si имеет в 0,44 раза меньшую плотность, чем GaAs, что представляется важным при создании солнечных батарей космического назначения.
