Схема функциональная модулярного
вычислителя в среде Quartus II
Структурная схема модулярного
преобразователя
Регистр для
хранения числа
в ПСС
Регистры для
хранения
системы
модулей
входные данные
число в ПСС
входные данные
число в ПСС
Возведение
разрядов в
степень их
весов
Скрытые слои
(
слои
сумматоров
)
Выходной слой
(
делители
)
Регистры для
хранения числа
в СОК
выходные данные
число в СОК
Функциональная схема модулярного преобразователя в среде QUARTUS II

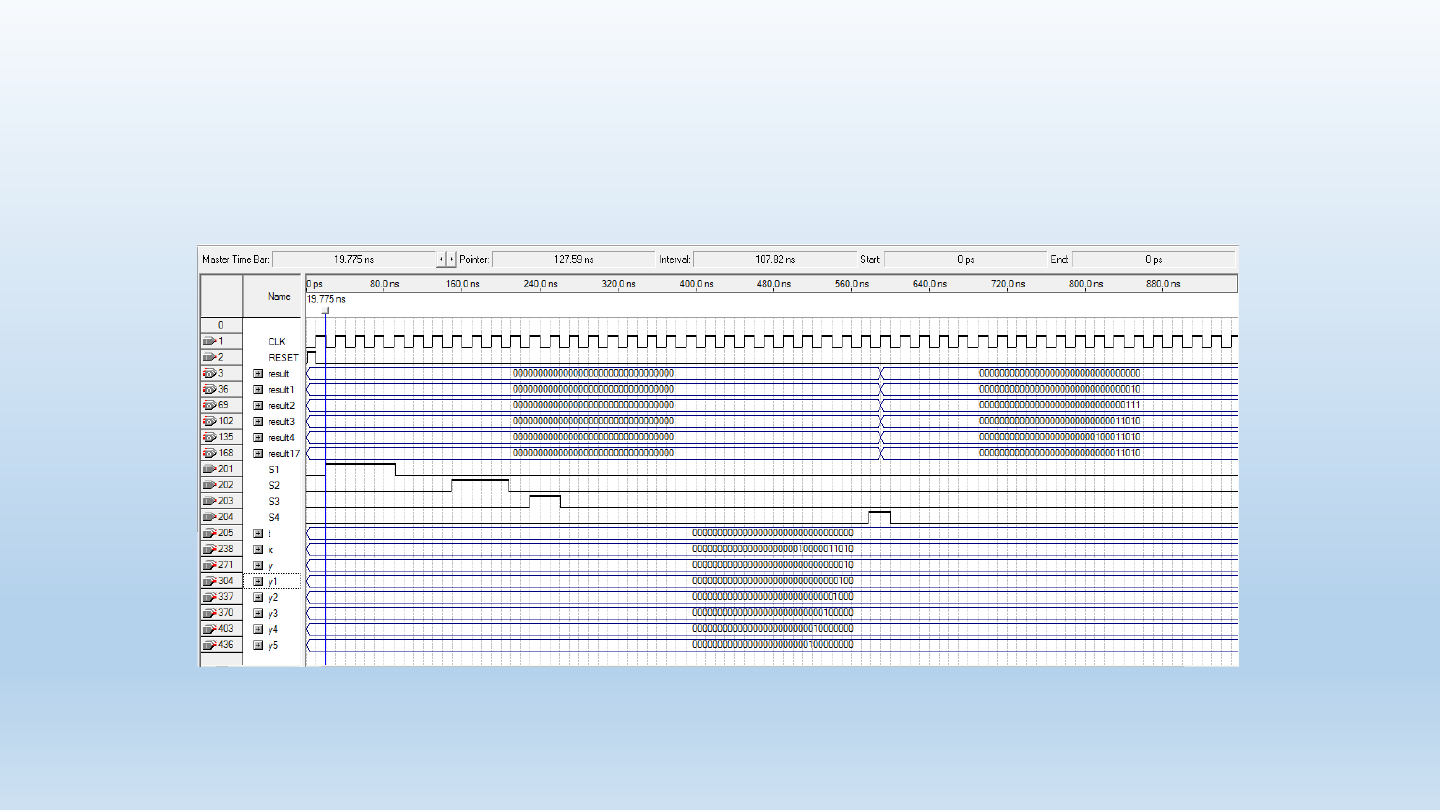

Временная диаграмма работы модулярного
преобразователя в Quartus II

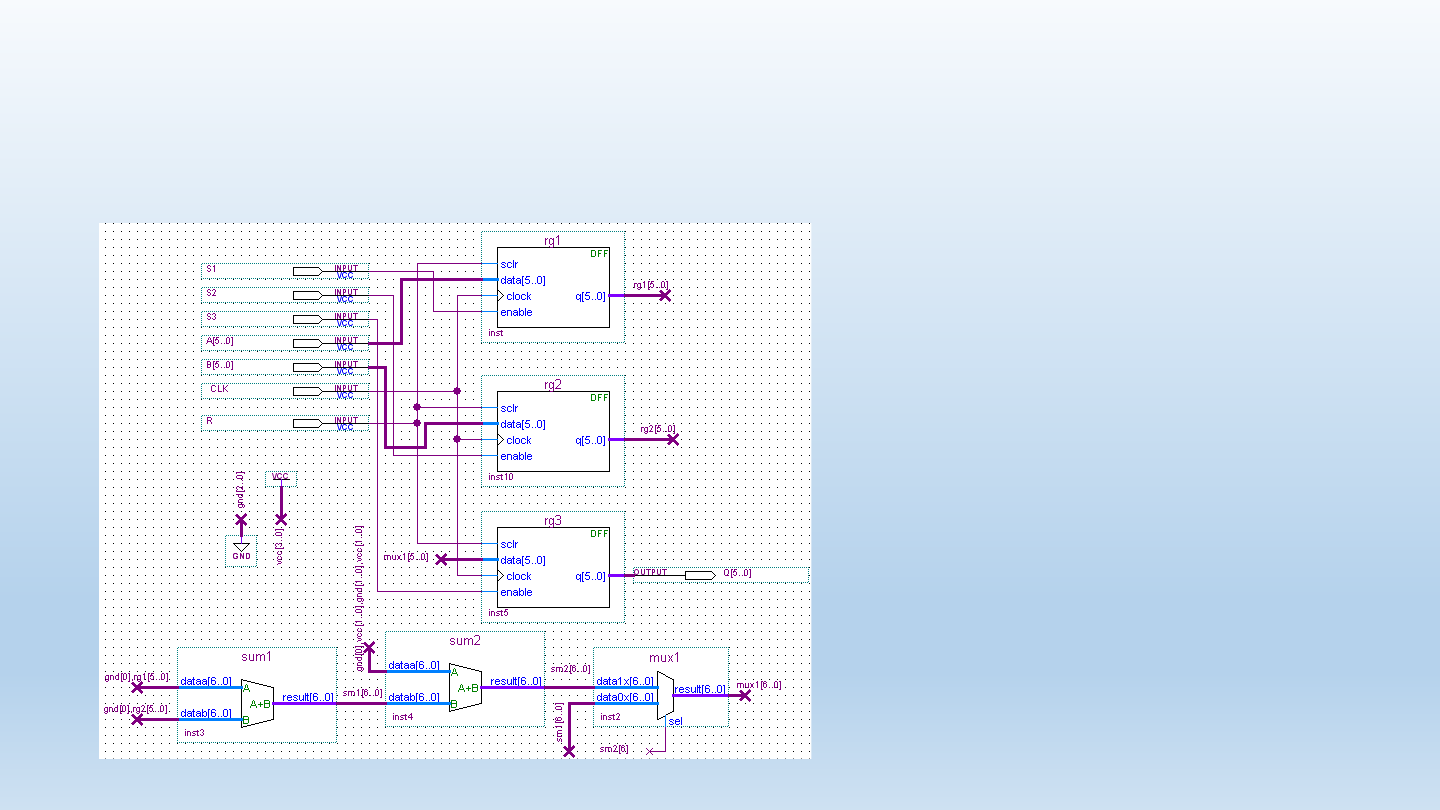

Фрагмент функциональной схемы
модулярного сумматора
