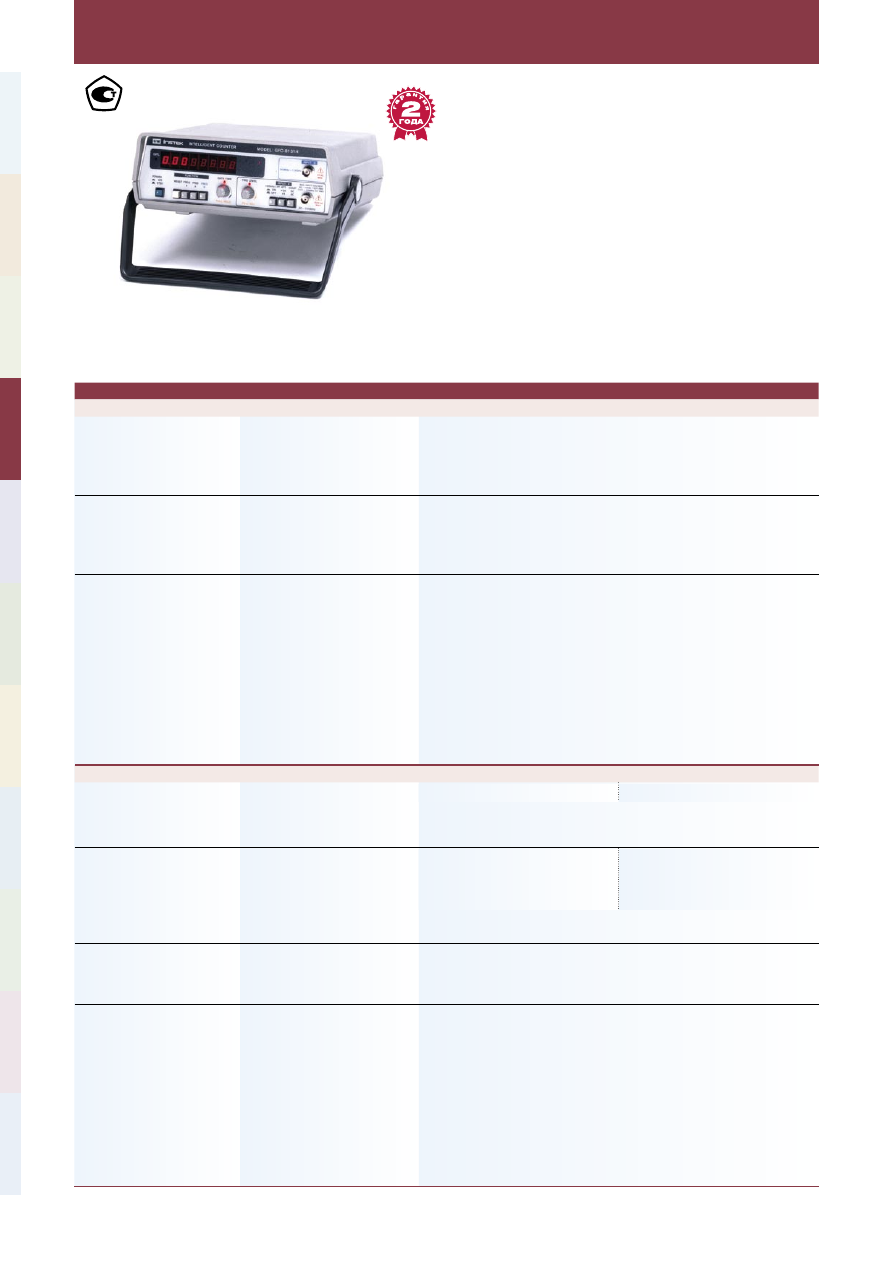

Технические данные:

Частотомеры электронно-счетные
GFC-8270Н, GFC-8131H

GOOD WILL INSTRUMENT CO., LTD.

•  Измерение частоты, периода
•  Частотный диапазон 0,01 Гц – 2,7 ГГц (8270), 1,3 ГГц (8131)
•  Высокое разрешение (0,01 мкГц/10-15 с)
•  Высокая чувствительность (15 мВ)
•  Стабильность опорного генератора 5·10-6 (за год)
•  Микропроцессорное управление
•  Регулировка уровня запуска и времени счета
•  Удержание показаний
•  Два измерительных канала
•  8-разрядный цифровой дисплей
•  Индикация переполнения
•  Встроенный ФНЧ для точности измерений в НЧ-области
•  Экранировка сетевого фильтра
•  Простота, компактность, надёжность

GFC-8131H

Частотомеры электронно-счётные

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

GFC-8270H

GFC-8131H

КАНАЛ А

ЧАСТОТА

Частотный диапазон

0,01 Гц … 120 МГц (связь по постоянному току),
30 Гц … 120 МГц (связь по переменному току)

Погрешность измерения

± разрешение ± погрешность опорного генератора

Разрешение

0,01 мкГц на пределе 1 Гц,
0,1 Гц на пределе 100 МГц

ПЕРИОД

Временной диапазон

8 нс - 100 с (связь по постоянному току)
8 нс – 30 мс (связь по переменному току)

Погрешность измерения

± разрешение ± погрешность опорного генератора

Разрешение

10

-7

 с на пределе 1 Гц,

10

-15

 с на пределе 100 МГц

ИЗМЕРИТЕЛЬНЫЙ ВХОД

Чувствительность

50 мВ

ср.кв.

 (DC – 10 кГц)

25 мВ

ср.кв.

 (10 кГц– 80 МГц)

35 мВ

ср.кв.

 (> 80 МГц)

Входной аттенюатор

20 дБ

Макс. входной уровень

Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100
кГц)
Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (>
100 кГц)

Уровень запуска

±2,5 В постоянное напряжение (ручная регулировка)

Входной импеданс

1 МОм/40 пФ

Подключение

По переменному или постоянному току (ручной выбор)

Входной фильтр

ФНЧ - 100 кГц (-3 дБ) (включается/выключается)

КАНАЛ В

ЧАСТОТА

Частотный диапазон

50 МГц…2,7 ГГц

50 МГц…1,3 ГГц

Погрешность измерения

± разрешение ± погрешность опорного генератора

Разрешение

1 Гц на пределе 100 МГц
10 Гц на пределе 1000 МГц

ИЗМЕРИТЕЛЬНЫЙ ВХОД

Чувствительность

25 мВ

ср.кв.

 (50 – 80 МГц)

15 мВ

ср.кв.

 (80 МГц – 1 ГГц)

25 мВ

ср.кв.

 (1 – 2 ГГц)

50 мВ

ср.кв.

 (> 2 ГГц)

25 мВ

ср.кв.

 (50 – 80 МГц)

15 мВ

ср.кв.

 (80 – 700 МГц)

25 мВ

ср.кв.

 (700 МГц – 1 ГГц)

40 мВ

ср.кв.

 (> 1 ГГц)

Макс. входной уровень

3 В

ср.кв.

 синусоидальный сигнал

Входное сопротивление

50 Ом

ОПОРНЫЙ ГЕНЕРАТОР

Опорная частота

10 МГц

Стабильность генератора

±10

-6

 за 30 суток, ±5

×

10

-6

 за 12 месяцев

±5

×

10

-6

 при 23°С ± 5°С,

±5х10

-9

 при 10% -изменении напряжения питания

ОБЩИЕ ДАННЫЕ

Время счёта

10 мс – 10 с (плавная регулировка) или 1 период входного сигнала

Индикатор

8-ми разрядный СДИ с индикатором переполнения

Формат индикации

7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5
разрядов (время счета 10 мс)

Напряжение питания

100 В / 120 В / 220 В / 240 В ± 10%, 50 / 60 Гц

Габаритные размеры

230

×

 95

×

 280 мм

Масса

2,2 кг

Комплект поставки

Шнур питания (1), измерительный кабель GTL-101 (1), измерительный
кабель GTL-110 (1)

Опции

Термостатированный опорный генератор ОСХО (10

-7

)
