3 3 8 Глава 7. Операционные устройства вычислительных машин

При сложении n-разрядных двоичных чисел (бит знака и

 п -

 1 значащих цифр)

возможен результат, содержащий

 п

 значащих цифр. Эта ситуация известна как

переполнение.

 «Лишний» бит занимает позицию знака, что приводит к некоррект-

ности результата. Естественно, что ОПУ должно обнаруживать факт переполне-

ния и сигнализировать о нем. Для этого используется следующее правило:

 если

суммируются два числа и они оба положительные или оба отрицательные, пере-
полнение имеет место тогда а только тогда, когда знак результата противополо-

жен знаку слагаемых.

 Рисунки 7.10,

 д

 и 7.10,

 е

 показывают примеры переполне-

ния. Обратим внимание, что переполнение не всегда сопровождается переносом

из знакового разряда.

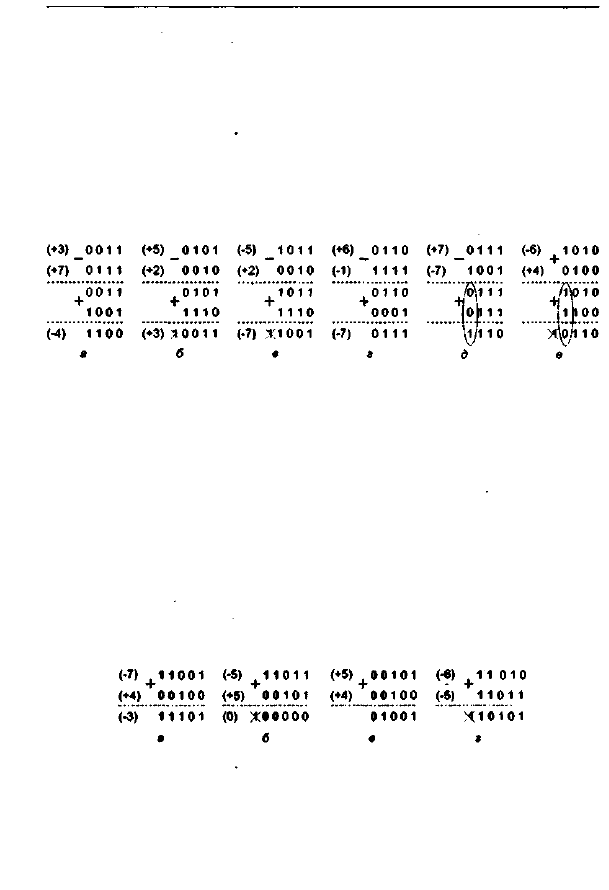

Рис.  7 . 1 1 . Примеры выполнения операции вычитания в дополнительном коде: а,

 б, в, г —

вычитание без возникновения переполнения; л, в — вычитание с переполнением

Вычитание выполняется в соответствии с правилом:

 для вычитания одного чис-

да (вычитаемого) из другого (уменьшаемого) необходимо взять дополнение вычи-

таемого и прибавить его к уменьшаемому.

 Под дополнением здесь понимается вы-

читаемое с противоположным знаком, представленное в дополнительном коде.

Вычитание иллюстрируется примерами (рис. 7.11). Два последних примера (см.

рис. 7.11,

 д

 и 7.1

 \,е)

 демонстрируют ранее рассмотренное правило обнаружения

переполнения.

Чтобы упростить обнаружение ситуации переполнения, часто применяется так

называемый

 модифицированный дополнительный код,

 когда для хранения знака

отводятся два разряда, причем оба участвуют в арифметической операции нарав-

не с цифровыми разрядами. В нормальной ситуации оба знаковых разрядах содер-

жат одинаковые значения. Различие в содержимом знаковых разрядов служит

признаком возникшего переполнения (рис. 7.12).

Рис. 7.12. Примеры выполнения операции сложения в модифицированном дополнительном

коде:

 в, б —

 переполнения нет; в, г — возникло переполнение

На рис. 7.13 показана возможная структура операционного блока для сложе-

ния и вычитания чисел со знаком в формате с фиксированной запятой. Централь-
ным звеном устройства является n-разрядный двоичный сумматор. Операнд

 А

 по-

ступает на вход сумматора без изменений. Операнд

 В

 предварительно пропускается
