Файл: Проектирование блокированного малоэтажного здания на две семьи.pdf

ВВЕДЕНИЕ

Область малоэтажного жилищного строительства включает разнообразные типы домов, которые возводятся в сельской местности, в поселках городского типа и в небольших городах. Среди них дом с приусадебным участком занимает особое место, так как он наилучшим образом удовлетворяет потребностям жителей.

Исходными материалами для разработки курсового проекта является задание на курсовой проект, содержащий сведения о назначении здания, основные параметры объемно-планировочных и конструктивных характеристик.

Факторами, влияющими на проектирование жилища, являются:

1.Природные факторы, к которым относятся географическое положение, климат, рельеф местности, количество осадков, преобладающее направление ветра и так далее.

2.Социальный фактор – особенности производственной деятельности и быта населения, социально-демографическая структура, характер процессов жизнедеятельности.

3.Технические факторы, определяющие экономические и производственные возможности создания и оборудования жилья.

Таким образом, целью курсовой работы являются:

•Приобретение навыков и освоение методики проектирования;

•Приобретение навыков работы с нормативно-технической литературой.

1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Общая часть

Блокированный жилой дом в г. Чебоксары

Данный район строительства по СП 131.13330-2018* "Строительная климатология" характеризуется следующими природно-климатическими данными:

Таблица № 1 – Климатические параметры холодного периода года

Таблица 2– Климатические параметры теплого периода года

Класс функциональной пожарной опасности здания – С1

Класс конструктивной пожарной опасности здания – Ф1,3.

Уровень ответственности здания - II

Степень огнестойкости - III

Класс функциональной пожарной опасности Ф 1. 3

Класс энергетической эффективности здания - Б (нормальный)

Степень долговечности здания – 50 лет.

1.2 Генеральный план

Проектируемое здание располагается на участке со неровным рельефом. Проектирование внутриплощадочных дорог, разрывов между зданиями и сооружениями, а также расположение подземных коммуникаций осуществлено в соответствии с действующими требованиями СП.

Для создания нормативных санитарно-гигиенических условий на территории здания проектом предусматриваются мероприятия по благоустройству и озеленению территории.

Проектом предусматривается оставить существующую схему проезда с учетом устройства подъезда к проектируемому зданию.

Организованы пешеходные зоны с мощением из тротуарной плитки.

На прилегающем участке размещаются площадки для отдыха, хозяйственных целей.

Озеленение предусматривает газон и различные виды насаждений. На участках, свободных от застройки, предусматривается устройство газонов, свободно растущих кустарников, цветники, лиственных деревьев рядовой посадки.

Ливневые стоки организованы уклонами к дорогам и уклонами дорог 1,5 % к приемным решеткам ливневой канализации.

Инженерные сети водопровода, канализации, электрических кабелей запроектированы подземными. Такая прокладка инженерных сетей обеспечивает удобство их обслуживания в процессе эксплуатации.

1.3 Объемно-планировочное решение

Здание предназначено для постоянного проживания людей и в плане имеет неправильную геометрическую форму.

С расстоянием в осях:

по осям 1-7 равны 19,2 м,

по осям А-Д равны 10,2 м.

Здание имеет 2 этажа.

Высота этажа 3.0 м.

Планировка этажей решена на основе современных требований и в сочетании с современными видами инженерного оборудования, обеспечивает необходимый уровень комфорта в основных помещениях и в местах общего пользования.

Основным качеством планировочного решения жилого дома является четкая дифференциация помещений по назначению, группировка и удобная связь между ними, то есть неукоснительное применение принципа зонирования. С целью наиболее рациональной функционально-планировочной организации бытовых процессов делиться на две зоны ­ дневного пребывания и спальную.

В первой группируются планировочные элементы, предназначенные для активного отдыха, приема пищи и хозяйственных работ, во второй - помещения для тихого отдыха, занятий и сна.

К зоне дневного пребывания относятся: общие комнаты, кухня-столовая, подсобные помещения хозяйственного назначения, а также коммуникации и санитарные узлы. В спальную зону входят спальные комнаты, санитарный узел, гардеробная.

Все помещения жилого дома расположены в двух уровнях.

Эвакуация людей из здания осуществляется по лестнице, входной двери и запасным выходам, полотна открываются наружу.

В проекте предусмотрена система вентиляции с естественным притоком и удалением воздуха. Приток осуществляется через открытые окна или форточки жилых комнат и кухонь. Вытяжка производится через вентиляционные каналы, которые расположены в кухнях и санитарных узлах квартиры.

Эвакуация жителей обеспечивается через лестничную клетку.

Кровля стропильная, водоотвод наружный организованный.

Таблица 3 - Технико-экономические показатели

2 КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

2.1 Конструктивное решение здания

Жилой дом решён по бескаркасной конструктивной схеме с несущими стенами из кирпича.

Пространственная жесткость и устойчивость здания обеспечивается совместной работой несущих поперечных и продольных стен и горизонтальным диски перекрытия – железобетонных плит.

2.2 Фундамент

Под жилой дом запроектированы ленточный монолитный железобетонный фундамент, шириной 400 мм под внутренние стены и 600 мм под наружные стены.

Предусмотрено устройство оклеечной гидроизоляции с обмазкой битумной мастикой. Вертикальная гидроизоляция фундамента, соприкасающихся с грунтом, осуществляется обмазкой горячим битумом за 2 раза. По периметру здания выполнена армированная бетонная отмостка шириной 1 м и уклоном i=5%.

Определение глубины заложения фундаментов:

Для населенного пункта Чебоксары согласно СП 131.13330.2018 Таблице 5 месяца с отрицательной среднемесячной температурой представлены ниже:

Таблица 5 - Среднемесячная температура

Определим значение M_t-безразмерного коэффициента, численного равного сумме абсолютных значений среднемесячных отрицательных температур согласно п.5.5.3 СП 22.13330.2016.

M_t=(13+12.4+6+3.7+10)=45.1

Тогда значение нормативной глубины сезонного промерзание грунтов определим по формуле (5.3 СП 22.13330.2011) d_fn=d₀(M_t)^0.5

где d₀-величина принимаемая для вида грунта -суглинки и глины равной 0.23м в соответствии с указаниями п.5.5.3 СП 22.13330.2016.

Тогда

d_fn=0.23(45.1)^0.5=1.55м

Расчетную глубину промерзания грунта определим по формуле (5.4 СП 22.13330.2011)

d_f=d_fnk_h=1.55·1.1=1.71м

Принимаем глубину заложения фундамента больше глубины промерзания равной 2.0 м.

2.3 Стены

Наружные несущие стены: кирпич керамический 380мм; утеплитель толщина определяется расчетом; облицовка кирпич керамический 120мм.

Внутренние несущие стены: кирпич пустотелый толщина 380мм.

Теплотехнический расчёт:

Назначение здания – жилой дом.

Район строительства – г. Чебоксары, относится к климатическому району IIВ.

Расчетная относительная влажность внутреннего воздуха из условия не выпадения конденсата на внутренних поверхностях наружных ограждений равна 50%.

Оптимальная температура воздуха в жилой комнате в холодный период года t_В=20°C .

Расчетная температура наружного воздуха t_Н = −32°C .

Продолжительность отопительного периода со средней суточной температурой наружного воздуха 8°С равна = 217сут ;

Средняя температура наружного воздуха за отопительный период t_ОВ=−4.9°С .

Определение условий эксплуатации ограждающих конструкций

Условия эксплуатации ограждающих конструкций следует устанавливать в зависимости от влажностного режима помещений и зон влажности

а) определяем по карте зону влажности (влажная, нормальная, сухая) согласно приложению В [3] - нормальная.

б) определяем влажностный режим помещений (сухой, нормальный, влажный или мокрый) в соответствии с таблицей 1 [3] - нормальный;

в) устанавливаем по таблице 2 [3] условия эксплуатации ограждающих конструкций (А или Б) в зависимости от влажностного режима помещений и зон влажности - Б

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, = 8.7 Вт/(м²·°С);

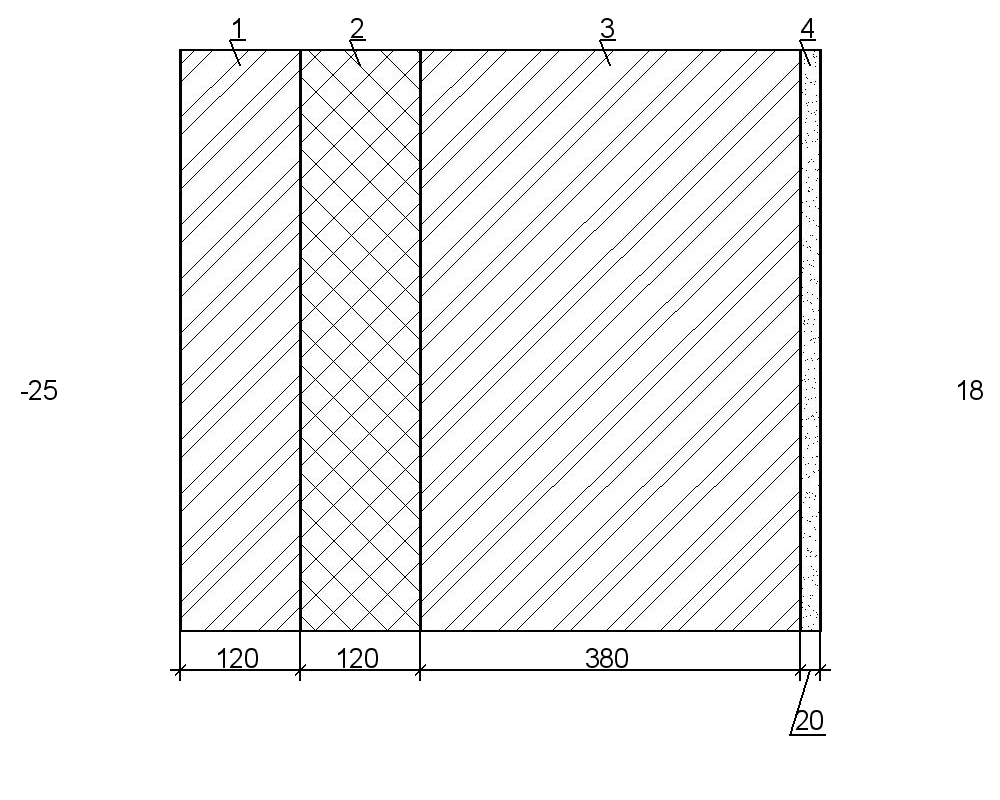

Рисунок 2 –Конструктивная схема стены

Таблица 3 – Теплофизические характеристики материалов
