2. Спиральные компрессоры -
3. Роторные компрессоры -
4. Компрессоры динамического действия-
4.1. Центробежные компрессоры -
4.2. Нагнетатели природного газа -
4.3. Осевые компрессоры
-
-
Компрессоры объемного действия. Рабочие органы этого класса засасывают определенный объем рабочего вещества, сжимают его благодаря уменьшению замкнутого объема и затем перемещают (нагнетают) в камеру нагнетания. Это машины дискретного действия, рабочие процессы в которых совершаются строго последовательно, повторяясь циклически. Объемные компрессоры условно можно также назвать машинами статического действия, поскольку перемещение рабочего вещества в процессе сжатия в них совершается сравнительно медленно. -
Компрессоры динамического действия. В данных машинах рабочее вещество непрерывно перемещается («течет») через проточную часть компрессора, при этом кинетическая энергия потока преобразуется в потенциальную. Плотность в потоке рабочего вещества постепенно повышается от входа в машину к выходу. Это машины непрерывного действия.
-
поршневые, винтовые, пластинчатые ротационные, ротационные с катящимся поршнем и многие другие, основанные на объемном принципе действия; -
лопаточные компрессорные машины, к которым относятся радиальные (центробежные), осевые и вихревые, основанные на динамическом принципе действия.
На рис. 1 представлена схема поршневого компрессора простого действия. В цилиндре 1 расположен поршень 2, который под действием кривошипного механизма совершает возвратно-поступательное движение. На крышке 12 цилиндра расположены всасывающий 7 и нагнетательный 10 клапаны, которые составляют механизм распределения, регулирующий поступление газа в цилиндр и подачу его из цилиндра в нагнетательный трубопровод.При движении поршня вниз давление между цилиндром и поршнем становится меньше, чем давление во всасывающем патрубке, открывается всасывающий клапан и газ попадает в цилиндр. При достижении поршнем крайнего нижнего положения давление в цилиндре и всасывающем трубопроводе практически выравнивается. Клапан под действием пружины прижимается к седлу и перекрывает отверстие, соединяющее полость цилиндра с всасывающим трубопроводом. В течение периода всасывания отверстие нагнетательного клапана закрыто.Рис. 1. Схема вертикального одноступенчатого компрессора простого действия: 1 – цилиндр; 2 – поршень; 3 – водяная рубашка для охлаждения цилиндра; 4 – шатун; 5 – кривошип коленчатого вала; 6 – станина-картер; 7 – всасывающий клапан; 8 – всасывающий патрубок; 9 – нагнетательный патрубок; 10 – нагнетательный клапан; 11 – водяная рубашка для охлаждения крышки цилиндраПри движении поршня вверх происходит сжатие газа, находящегося в цилиндре. Когда давление газа в цилиндре превысит давление газа в нагнетательном трубопроводе, нагнетательный клапан открывается и газ «выталкивается» из цилиндра. При достижении поршнем крайнего верхнего положения процесс «выталкивания» заканчивается и нагнетательный клапан закрывается. Далее процесс всасывания и нагнетания повторяется.Процессы всасывания и нагнетания совершаются за один оборот коленчатого вала, составляют полный цикл работы компрессора.Недостатком рассмотренного компрессора является то, что полезная работа совершается только при движении поршня в одном направлении.Более экономичной и производительной является конструкция компрессоров двойного действия (рис. 2). При движении поршня вправо в левой части цилиндра создается разряжение. Газ через левый всасывающий клапан 15 поступает в цилиндр. В правой части цилиндра происходит сжатие газа
, вошедшего в рабочее пространство в предыдущем цикле, и выталкивание его через правый нагнетательный клапан 4 в нагнетательный трубопровод. При движении поршня влево всасывание осуществляется через правый всасывающий клапан, а выталкивание сжатого газа – через левый нагнетательный клапан. В данном случае обе стороны являются рабочими.

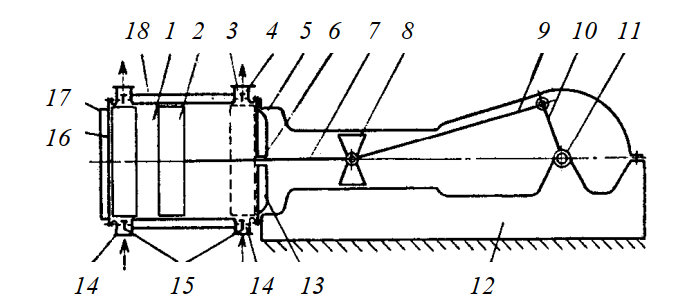

Рис. 2. Схема горизонтального одноступенчатого компрессора двойного действия: 1 – цилиндр; 2 – поршень; 3 – нагнетательный патрубок; 4 – нагнетательный клапан; 5 – задняя крышка цилиндра; 6 – сальник; 7 – шток; 8 – ползун; 9 – шатун; 10 – кривошип коленчатого вала; 11 – коленчатый вал; 12 – станина; 13, 17 и 18 – рубашки для охлаждения задней и передней крышек цилиндра; 14 – всасывающий патрубок; 15 – всасывающие клапаны; 16 – передняя крышка цилиндра
Компрессоры простого и двойного действия могут иметь один или несколько цилиндров.
Компрессор, который имеет несколько цилиндров, работающих параллельно и выталкивающих сжатый газ в один и тот же нагнетательный коллектор, называется многоцилиндровым одноступенчатым компрессором.
Если в компрессоре несколько цилиндров работают последовательно, т.е. сжатый воздух из одного цилиндра поступает для дальнейшего сжатия в следующий, то такой компрессор называется многоступенчатым. Если же в каждой рабочей полости компрессора давление повышается (от давления во всасывающей полости до давления в нагнетательном трубопроводе), то независимо от числа цилиндров и рабочих полостей такой компрессор является одноступенчатым.
Схемы поршневых компрессоров
Выбор схемы компрессоров зависит от назначения компрессора, условий эксплуатации, производительности (подачи), рабочего давления, числа ступеней и распределения давления между ними. От схемы компрессора в значительной степени зависят размеры, масса и динамическая уравновешенность машины.
Схемы компрессоров характеризуются следующими параметрами: числом ступеней, кратностью подачи, расположением цилиндров, конструкций механизма движения (рис. 13).
По характеру расположения осей цилиндров компрессоры подразделяются на три основные группы: вертикальные, горизонтальные и угловые.
В вертикальных компрессорах смазочный материал, поступающий в цилиндр, равномерно распределяется по рабочей поверхности, а попадающие вместе с ним или газом твердые частицы оседают не на цилиндрической, а на торцевой поверхности поршня, которая не соприкасается с внутренней поверхностью цилиндра. Поэтому вертикальные компрессоры меньше изнашиваются и имеют лучшую герметичность уплотнений.Силы инерции возвратно-поступательно движущихся масс в вертикальных компрессорах на фундамент действуют вертикально, что повышает устойчивость компрессоров и позволяет использовать фундаменты меньшей массы. Отмеченные преимущества позволяют выполнять вертикальные компрессоры более быстроходными.Рис. 13. Схема поршневых компрессоров: а – одноцилиндровый двойного действия; б – двухступенчатый дифференциальный; в – двухцилиндровый трехступенчатый; г – двухцилиндровый одноступенчатый; д – трехцилиндровый двухступенчатый V-образный; е – двухцилиндровый двухступенчатый угловой; ж – двухцилиндровый двухступенчатый оппозитный; з – однорядный двухцилиндровый двухступенчатый; ———- — движение газа при прямом ходе поршня; — — — — — — движение газа при обратном ходе поршня; I-III – номера ступенейГоризонтальные компрессоры лишены преимуществ вертикальных машин. Однако они более просты в обслуживании.Наиболее совершенными с точки зрения динамической устойчивости являются угловые компрессоры. Эти компрессоры выполняют высокооборотными, их фундаменты имеют большую массу.Перечисленные особенности поршневых компрессоров предопределяют области их применения. Вертикальная схема наиболее целесообразна для высокооборотных компрессоров с малым числом ступеней. Горизонтальная схема используется в основном для относительно тихоходных стационарных компрессоров большой подачи. Угловая схема обычно применяется для передвижных компрессорных установок.По числу рядов цилиндров компрессоры подразделяют на однорядные и многорядные. Число рядов цилиндров в компрессоре обусловлено расположением осей цилиндров, а число ступеней – подачей и рабочим давлением компрессора.Основное преимущество однорядных компрессоров заключается в их простой конструкции.
Многоступенчатые горизонтальные компрессоры обычно выполняют по однорядной или двухрядной схеме, а компрессоры, имеющие более пяти ступеней, — по двухрядной схеме.К наиболее прогрессивным схемам относятся горизонтальные компрессоры с оппозитным (взаимно противоположным) расположением цилиндров относительно вала в двух или более рядах (рис. 14).Рис. 14. Схемы баз компрессоров: а и б – оппозитных W-образных с движением поршней соответственно взаимно противоположным и однонаправленным; в – оппозитного Н-образногоСовокупность узлов кривошипно-шатунного механизма поршневого компрессора называют его базой. Оппозитное исполнение баз характеризуется расположением шатунов и ползунов по обе стороны коленчатого вала.В комплект узлов, повторяющихся в ряде компрессоров, входят станина с коренными подшипниками и направляющими ползуна, коленчатый вал, шатуны, ползуны, узлы смазочной системы кривошипно-шатунного механизма.На рис. 15 приведена схема компрессора для подачи реакционной смеси в колонну синтеза аммиака. Подача компрессора 1800 м3/ч, конечное давление 32 МПа. Компрессор имеет шесть ступеней сжатия. Диаметр цилиндров первой ступени 1000 мм.Рис. 15. Схема многоцилиндрового компрессораВажной характеристикой технического уровня промышленных компрессоров является максимальное давление. В промышленности эксплуатируются компрессоры сверхвысокого давления до 45 МПа подачей до 4000 кг/ч. Обычно компрессоры сверхвысокого давления имеют гидравлический привод.В ряде технологических процессов соприкосновение сжимаемого газа с маслом смазочной системы недопустимо. В этих случаях смазочное масло используют в смазочной системе механизма движения. Цилиндры выполнены с лабиринтным уплотнением или с уплотнением из самосмазывающих материалов. На рис. 16 представлен вертикальный трехступенчатый компрессор без смазывания цилиндров.Большую группу компрессоров различных типов составляют машины с приводом от двигателя внутреннего сгорания (ДВС). Это и небольшие передвижные воздушные компрессоры и крупные компрессорные установки, используемые на магистральных газопроводах.
