Лабораторная работа №3

«Измерение твердости металлов»

Цель работы: научиться определять твёрдость металлов и сплавов

различными методами.

К работе допущен:

Работу выполнил:

Работу защитил:

Твердостью называется способность материала оказывать сопротивление внедрению в него другого тела, не получающего остаточных деформаций. Для определения твёрдости в поверхность материала с определённой силой вдавливается тело (индентор), выполненное в виде стального шарика, алмазного конуса, пирамиды или иглы. В результате вдавливания под достаточно большой нагрузкой поверхностные слои металла, находящиеся под наконечником и вблизи него, пластически деформируются. По размерам получаемого на поверхности отпечатка судят о твёрдости материала.

Значения твердости зависят от метода измерений. На практике наибольшее распространение получили методы Бринелля, Роквелла, Виккерса и метод микротвердости.

Измерение твердости по методу Бринелля

Твердость по Бринеллю (НВ) (ГОСТ 9012-59) определяется по диаметру отпечатка закалённого стального шарика, который медленно вдавливают в испытываемую поверхность под определенной нагрузкой Р (см. рис. 1).

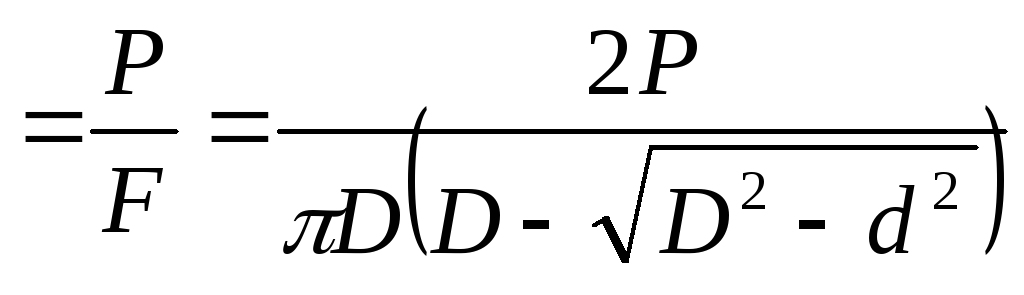

HB,

где Р ‑ нагрузка, кгс; F ‑ площадь отпечатка, мм²; D ‑ диаметр шарика, мм; d ‑ диаметр отпечатка, мм.

Рис.1. Схема определения твердости металла по методу Бринелля:

Р ‑ нагрузка, кгс; D ‑ диаметр шарика, мм; d ‑ диаметр отпечатка, мм.

При измерении твердости шариком D = 10 мм, при Р = 3000 кгс с выдержкой t = 10 c обозначение твердости имеет вид, например, 185 НВ. При других условиях 185 НВ 5/750/30, где 5 – диаметр шарика (мм), 750 – нагрузка (кгс), 30 – время вдавливания (с).

---

По твердости можно определить другие характеристики металла, в первую очередь предел прочности σ_в . Установлено, что σ_в = k НВ, где k – коэффициент, зависящий от материала:

k = 0,34 для сталей с НВ 120…175,

k = 0,35 для сталей с HB 175…450;

k = 0,55 для меди, латуни и бронзы (отожженных);

k = 0,33…0,36 для алюминия и его сплавов.

Достоинство метода: отсутствие необходимости тщательной подготовки поверхности.

Недостатки: возможность испытания металлов с твердостью не выше 450 НВ во избежание деформации стального шарика и получения неточных результатов, метод не пригоден для измерения твёрдости тонких деталей, на контролируемой поверхности остается значительный отпечаток – поэтому метод Бринелля чаще применяется при измерении твёрдости заготовок.

Измерение твердости по методу Роквелла

Твёрдость по Роквеллу определяется по глубине вдавливания в испытываемую поверхность твёрдого наконечника (алмазного конуса или стального закаленного шарика), подвергающегося действию статической нагрузки (рис. 2) и выражается в условных единицах. Глубина отпечатка измеряется в самом процессе вдавливания, что значительно упрощает испытания. Нагрузка прилагается последовательно в две стадии: сначала предварительная Р₀, обычно равная 10 кгс (для устранения влияния упругой деформации и различной степени шероховатости), а затем основная Р (рис. 2).

Рис.2. Схема определения твердости металла по методу Роквелла:

Р₀ – предварительная нагрузка, кгс; Р ‑ общая нагрузка, кгс; h₀ ‑ глубина внедрения наконечника в поверхность под давлением предварительной нагрузки, мм; h ‑ глубина внедрения под действием общей нагрузки, мм.

Твердомер Роквелла измеряет разность между глубиной отпечатков, полученных от вдавливания наконечника под действием основной и предварительной нагрузок. Каждое давление (единица шкалы) индикатора соответствует глубине вдавливания 2 мкм. Однако условное число твердости по Роквеллу (HR) представляет собой не указанную глубину вдавливания (h – h₀), а величину 100 – (h – h₀) по черной шкале при измерении конусом и величину 130 – (h – h₀) по красной шкале при измерении шариком.

---

Твёрдость может быть выражена по одной из трёх шкал:

• шкала С ‑ вдавливается алмазный конус (имеющий угол при вершине 120º и радиус закругления 0,2 мм) под нагрузкой Р = 1500 Н (150 кгс); число твердости определяется по формуле HRC = 100 ‑ (h – h₀)·0,002;

• шкала В ‑ вдавливается стальной шарик диаметром 1,588 мм под нагрузкой Р = 1000 Н (100 кгс); число твердости определяется по формуле HRB = 130 ‑ (h – h₀)·0,002;

• шкала А ‑ вдавливается алмазный конус под нагрузкой Р = 600 Н (60 кгс); число твердости определяется по формуле HRА = 100 ‑ (h – h₀)·0,002.

Числа твердости по Роквеллу не имеют размерности и того физического смысла, который имеют числа твердости по Бринеллю, однако можно найти соотношение между ними с помощью таблицы 1.

По шкале В измеряется твердость образцов из мягких материалов (60…230 HB) толщиной не менее 2 мм (отожженные стали и цветные сплавы). По шкале С измеряется твердость образцов из твердых материалов (230…700 HB) толщиной не менее 0,4 мм (закаленные и отпущенные стали, материалы средней твердости), поверхностных слоев толщиной более 0,5 мм. По шкале А измеряется твердость образцов из твердых материалов (230…700 HB) толщиной менее 0,4 мм, но не менее десятикратной глубины вдавливания, а также тонколистового материала.

При обозначении твердости по Роквеллу указывают число твердости, буквы HR, и шкалу измерения. Например, 40HRC, 65HRB, 70HRA, 40‑45HRC. Числа твёрдости при измерениях определяются непосредственно по соответствующим шкалам на приборе.

Преимущества метода: быстрота ‑ значение твердости фиксируется непосредственно стрелкой индикатора, при этом отпадает необходимость в оптическом измерении размеров отпечатка, возможность измерения поверхностей с высокой твердостью, а также малых и тонких образцов, незначительное повреждение поверхности.

Недостатки метода: необходимость тщательной подготовки поверхности испытываемого образца.

Измерение твердости по методу Виккерса

Твердость по Виккерсу определяется по результатам измерения диагоналей отпечатка, получающегося в испытываемой поверхности при вдавливании алмазной четырехгранной пирамиды с углом при вершине α = 136º (см. рис.3).

---

Рис.3. Схема определения твердости металла по методу Виккерса:

Р ‑ нагрузка, кгс; d₁ и d₂ ‑ диагонали отпечатка, мм.

После снятия нагрузки вдавливания измеряются диагонали отпечатка d₁ и d₂. Число твердости по Виккерсу представляет собой нагрузку, приходящуюся на единицу поверхности пирамидального отпечатка.

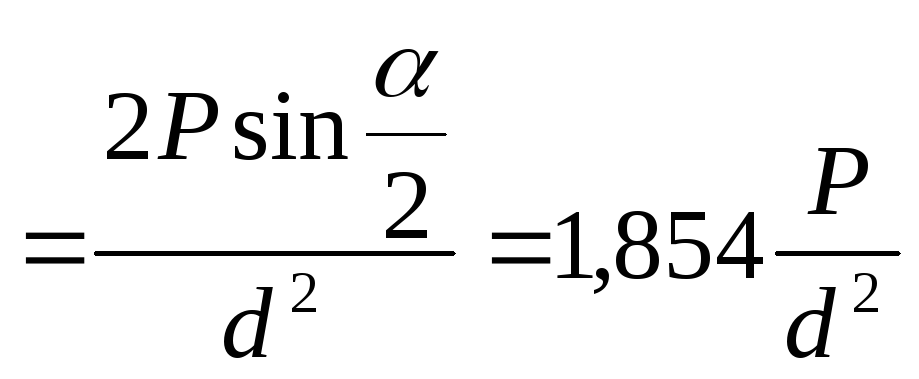

HV,

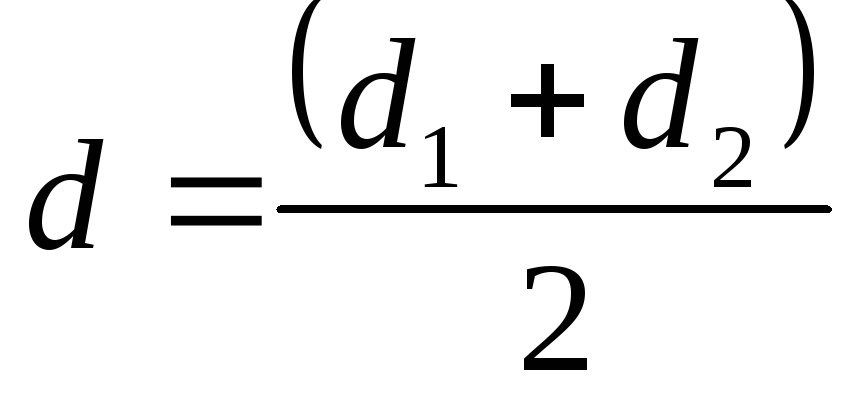

где HV ‑ твёрдость по Виккерсу, Р ‑ нагрузка; , d₁ и d₂ ‑ диагонали отпечатка, мм. Обычно значение Р принимают в пределах 50...1000 Н (5...100 кгс). Значения диагоналей измеряют на микроскопе. Основными параметрами для определения твёрдости по Виккерсу являются: нагрузка – 30 кгс, время выдержки для сталей – 10...15 с, размерность числа твердости (кгс/мм²) не ставится. Например, 420 HV означает твёрдость, полученную при этих параметрах. Если параметры отличаются от основных (для цветных металлов продолжительность выдержки индентора под нагрузкой принимают 30 с) то записываются, например, 450 HV10/15 – означает, что число твердости по Виккерсу 450 получено при нагрузке 10 кгс (98,1 Н), приложенной к алмазной пирамиде в течение 15 с.

Условия проведения измерений. Поверхность образца для испытаний должна иметь шероховатость Ra<0,32 и быть свободной от окисной плёнки и посторонних веществ. Опорная поверхность приборного столика должна быть чистой. Температура испытаний 20°+5°С.

Преимущества метода: возможность измерения твёрдости очень твердых и тонких изделий (толщиной менее 0,3 мм), поверхностных слоев деталей, покрытий.

Недостатки метода: высокие требования к чистоте и шероховатости поверхности испытываемого образца.

Практическая часть

Заключение

---

Смотрите также файлы

• к твердости.doc

• часть 1 (1).docx

• тепло лр(2).docx

• лаб раб №6 железо кобальт никель.doc

• лаб раб №4 кремний.doc
