Лабораторная работа №4
«Технологическая разработка глубокой вытяжки»
Цель работы: изучить отдельные операции листовой штамповки
и разработать технологический процесс
глубокой вытяжки.
К работе допущен:
Работу выполнил:
Работу защитил:
Теоретическая часть
Материалы, применяемые для листовой штамповки
При выборе материала для холодной штамповки необходимо учитывать эксплуатационные свойства получения деталей и способность материала к обработке давлением.
Из углеродистой стали обыкновенного качества (ГОСТ 380-2005, марки Ст0, Ст1, Ст2 и др.) штампуют детали, несущие малые нагрузки, бытовые изделия. Из качественной углеродистой стали (ГОСТ 1050-88, марки 10, 15 и др.) штампуют детали с повышенными требованиями прочности. Широкое применение для листовой штамповки находит качественная конструкционная кипящая сталь (ГОСТ 1050-88, марок 05кп, 08кп, 10кп, 15кп и др.).
Для изготовления сложных облицовочных деталей (например, кузовные детали автомобиля) применяет сталь 08кп ‑ нестареющую сталь с присадкой ванадия, 08сп или 08пс ‑ соответствующую спокойной или полуспокойной стали, раскисленной алюминием.
Для изготовления ответственных штамповых деталей применяют различные легированные стали: 10Г2А, 12Г2А, 20ХГСА, 25ХГСА и др.
При листовой штамповке из цветных металлов и их сплавов наибольшее распространение получили: алюминий – A1, А2, A3; АД, АД1; сплавы алюминия ‑ Д1, Д6, Д16, АМг1, АМг5, АМц; медь ‑ М1, М2, М3; латунь ‑ Л62, Л68, Л70; магниевые сплавы, титан и его сплавы, некоторые неметаллические материалы: картон, бумага, кожа, резина асбест, метилметакрилат (органическое стекло) и др.
Формоизменяющие операции листовой штамповки
Операции листовой штамповки подразделяются:
а) разделительные, при которых одна часть металла отделяется от другой;
б) формоизменяющие, при которых изменяется форма заготовок без их разрушения;
в) комбинированные, при которых сочетаются разделительные и формоизменяющие переходы обработки;
г) штампосборочные, при которых механически соединяются листовые штампованные детали.
К разделительным операциям относятся: резка, вырезка, вырубка. Схема операции вырубки показана на рис.1.
К формоизменяющим операциям листовой штамповки относятся: гибка, вытяжка, отбортовка, обжим, формовка и др. Условия деформации металла при этих операциях отличаются друг от друга.
Наиболее
сложной операцией листовой штамповки
является вытяжка
(рис.2).
Вытяжка ‑ это операция превращения
плоской заготовки
в
полое изделие. При этом от металла
требуется высокая пластичность, в
частности равномерная деформация,
определяемая (косвенно) отношением
.
Наилучшие характеристики
имеет медь, латунь, малоуглеродистая
сталь 08 кп и др.
|
|
|
|

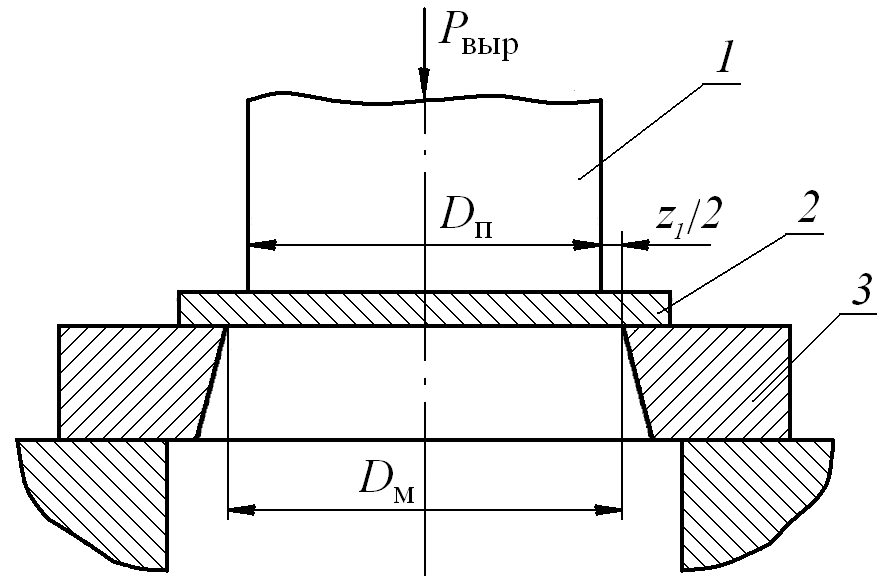

Рис.1. Эскиз штампа вырубки: 1 ‑ пуансон; 2 ‑ полоса листового металла; 3 – матрица. |

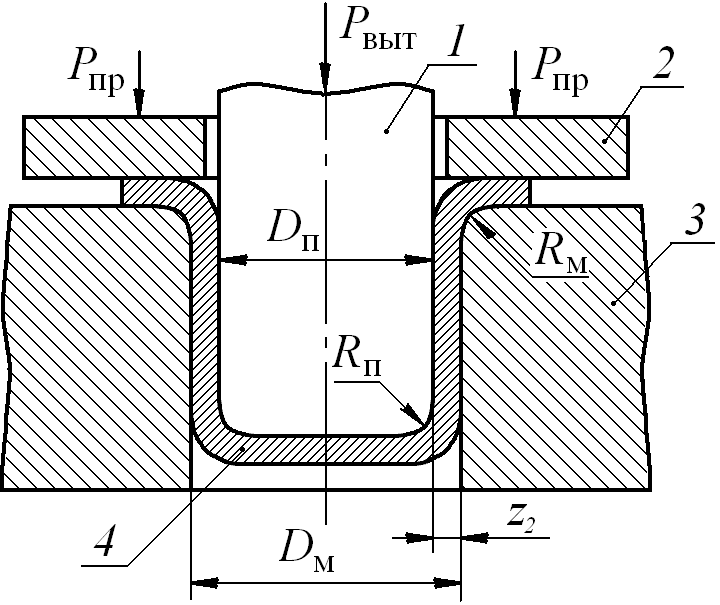

Рис. 2. Эскиз штампа вытяжки: 1 ‑ пуансон; 2 – кольцевой прижим; 3 – матрица; 4 – заготовка. |
Процесс штамповки ‑ вытяжки производится в штампе нажатием пуансона 1 на среднюю часть плоской заготовки 4. Донышко будущей детали, проходя через матрицу, тянет за собой остальную часть заготовки к центру, что приводит к ее сворачиванию, уменьшению в диаметре и образованию стенки вытянутого изделия.
