измерение сопротивления резисторов, соединённых треугольником. При этом измеряется значение сопротивления между вершинами. По результатам определяются сопротивления резисторов.
определение масс гирь набора гирь (1, 2, 2, 5) кг с использованием одной эталонной гири 1 кг и компаратора масс («весов», предназначенных для определения разности масс двух грузов). Компарируют, например:

— эталон с гирей 1 кг из набора; — эталон + гирю 1 кг из набора с гирей 2 кг из набора; — эталон + гирю 1 кг из набора с другой гирей 2 кг из набора; — гири 1 + 2 + 2 кг из набора с оставшейся гирей 5 кг из набора.

Методы электрических измерений.

лектрические измерения выполняются по одному из следующих видов: прямой, косвенный, совокупный и совместный. Название прямого вида говорит само за себя, значение нужной величины определяется непосредственно прибором. Примером таких измерений может служить определение мощности ваттметром, силы тока амперметром и т. д.

Косвенный вид заключается в нахождении величины на основании известной зависимости этой величины и величины, найденной прямым методом. Примером может служить определение мощности без ваттметра. Прямым методом находят I, U, фазу и по формуле вычисляют мощность.

Совокупный и совместный виды измерений заключаются в одновременном измерении нескольких одноименных (совокупный) или не одноимённых (совместный) величин. Нахождение искомых величин осуществляется решением систем уравнений с коэффициентами, полученными в результате прямых измерений. Число уравнений в такой системе должно равняться числу искомых величин.

Прямые измерения как самый распространенный вид измерений могут производиться двумя основными методами:метод непосредственной оценки и метод сравнения с мерой. Первый метод является самым простым, так как значение нужной величины определяют по шкале прибора.

Таким методом определяется сила тока амперметром, напряжение вольтметров и т. д. Достоинством данного способа можно назвать простоту, а недостатком невысокую точность.

Измерения сравнением с мерой выполняется по одной из следующих методик: замещения, противопоставления, совпадения, дифференциальной и нулевой. Мера является своего рода эталонным значением некоторой величины.

Дифференциальный и нулевой методы – заложены в основе работы измерительных мостов. При дифференциальном методе делают неуравновешенно-показывающие мосты, а при нулевом – уравновешенные или нулевые.

В уравновешенных мостах сравнение происходит при помощи двух или более вспомогательных сопротивлений, подбираемых таким образом, чтобы со сравниваемыми сопротивлениями они составляли замкнутый контур (четырехполюсник), питаемый от одного источника и имеющий равнопотенциальные точки, обнаруживаемые индикатором равновесия.

Отношение между вспомогательными сопротивлениями является мерой отношения между сравниваемыми величинами. Индикатором равновесия в цепях постоянного тока выступает гальванометр, а в цепях переменного тока милливольтметр.

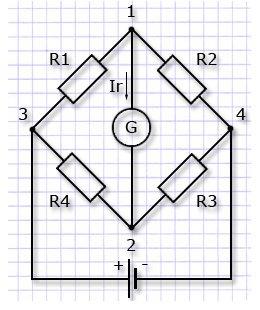

Дифференциальный метод иначе называют разностным, так как на средство измерения воздействует именно разность известной и искомой величины тока. Нулевой метод является предельным случаем дифференциального метода. Так например, в указанной мостовой схеме гальванометр показывает ноль, если соблюдается равенство:

R1*R3 = R2*R4;

Из этого выражения следует:

Rx=R1=R2*R4/R3.

Таким образом, можно вычислить сопротивление любого неизвестного элемента, при условии, что остальные 3 являются образцовыми. Образцовым также должен быть и источник постоянного тока.

Метод противопоставления – иначе этот метод называют компенсационным и используют для непосредственного сравнения напряжения или ЭДС, тока и косвенно для измерений других величин, преобразуемых в электрические.

Две встречно направленные ЭДС, не связанные между собой включаются на прибор, по которому уравновешивают ветви схемы. На рисунке: требуется найти Ux. С помощью образцового регулируемого сопротивления Rk добиваются такого падения напряжения Uk, чтобы численно оно было равно Ux.

Судить об их равенстве можно по показаниям гальванометра. При равенстве Uки Uх ток в цепи гальванометра протекать не будет, так как они противоположно направлены. Зная сопротивление и величину тока по формуле определяем Uх.

Метод замещения – метод, при котором искомую величину замещают или совмещают с известной образцовой величиной, по значению равной замещенной. Такой способ применяется для определения индуктивности или емкости неизвестной величины. Выражение, определяющее зависимость частоты от параметров цепи:

fо=1/(√LC).

Слева, частота f0 задаваемая генератором ВЧ, в правой части значения индуктивности и емкости измеряемой цепи. Подбирая резонанс частоты можно определить неизвестные значения в правой части выражения.

Индикатором резонанса является электронный вольтметр с большим входным сопротивлением, показания которого в момент резонанса будут наибольшими. Если измеряемую катушку индуктивности включить параллельно образцовому конденсатору и измерять резонансную частоту, то значение Lx можно найти по вышеуказанному выражению. Аналогично находится неизвестная емкость.

Вначале резонансный контур, состоящий из индуктивности Lи образцового конденсатора емкости Co, настраивают в резонанс на частоту fo; при этом фиксируют значения fo и емкости конденсатора Co1.

Затем, параллельно образцовому конденсатору Co подключают конденсатор Cхи изменением емкости образцового конденсатора добиваются резонанса при той же частоте fo; соответственно искомая величина равна Co2.

Метод совпадений – метод, при котором разность между искомой и известной величиной определяется по совпадению отметок шкал или периодических сигналов. Ярким примером применения этого способа в жизни является измерение угловой скорости вращения различных деталей.

Для этого на измеряемом объекте наносят метку, например мелком. При вращении детали с меткой, на нее направляют стробоскоп, частота мигания которого известна изначально. Регулированием частоты стробоскопа добиваются, чтобы метка стояла на месте. При этом частоту вращения детали принимают равной частоте мигания стробоскопа.

Погрешности измерений( относительная, абсолютная, приведенная).

Погрешность измерения — оценка отклонения измеренного значения величины от её истинного значения. Погрешность измерения является характеристикой (мерой) точности измерения.

Абсолютной погрешностью приближения называется модуль разности между истинным значением величины и её приближённым значением. , где — истинное значение, — приближённое.

Относительной погрешностью приближения называется отношение абсолютной погрешности к модулю приближённого значения величины.

, где — истинное значение, — приближённое.

Относительную погрешность обычно вызывают в процентах.

Пример. При округлении числа до единиц получается число .

Относительная погрешность равна . Говорят, что относительная погрешность в этом случае равна .

Приведённая погрешность — погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона. Вычисляется по формуле , где — нормирующее значение, которое зависит от типа шкалы измерительного прибора и определяется по его градуировке:

если шкала прибора односторонняя, то есть нижний предел измерений равен нулю, то определяется равным верхнему пределу измерений;
если шкала прибора двухсторонняя, то нормирующее значение равно ширине диапазона измерений прибора.

Приведённая погрешность является безразмерной величиной, либо измеряется в процентах.

10.Инструментальная и методическая погрешности.

Инструментальными (приборными или аппаратурными) погрешностями называются такие, которые принадлежат данному средству измерений, могут быть определены при его испытаниях и занесены в его паспорт. Эти погрешности обусловлены конструктивными и технологическими недостатками средств измерений, а также следствием их износа, старения или неисправности. Инструментальные погрешности, обусловленные погрешностями применяемых средств измерений, были рассмотрены в главе 3. Однако, кроме инструментальных погрешностей, при измерениях возникают еще и такие погрешности, которые не могут быть приписаны данному прибору, не могут быть указаны в его паспорте и называются методическими, т.е. связанными не с самим прибором, а с методом его использования.

Методическая погрешность обусловлена несовершенством метода измерений или упрощениями, допущенными при измерениях. Так, она возникает из-за использования приближенных формул при расчете результата или неправильной методики измерений. Выбор ошибочной методики возможен из-за несоответствия (неадекватности) измеряемой физической величины и ее модели.

Причиной методической погрешности может быть не учитываемое взаимное влияние объекта измерений и измерительных приборов или недостаточная точность такого учета. Например, методическая погрешность возникает при измерениях падения напряжения на участке цепи с помощью вольтметра, так как из-за шунтирующего действия вольтметра измеряемое напряжение уменьшается. Механизм взаимного влияния может быть изучен, а погрешности рассчитаны и учтены.

11.Основные и дополнительные погрешности.

Под дополнительными погрешностями понимают изменение погрешности средств измерений вследствие отклонения влияющих величин от нормальных значений. К дополнительным погрешностям относятся: температурная, вызванная отклонением температуры окружающей среды от нормальной, установочная, обусловленная отклонением положения прибора от нормального рабочего положения, и т. п. За нормальную температуру окружающего воздуха принимают 20 °C, за нормальное атмосферное давление 101,325 кПа.

Основная погрешность – это погрешность средства измерения, используемого в нормальных условиях, которые обычно определены в нормативно-технической документации на данное средство измерения.

12. Аддитивная и мультипликативная погрешности.

Аддитивной погрешностью называется погрешность, постоянная в каждой точке шкалы.

Мультипликативной погрешностью называется погрешность, линейно возрастающая или убывающая с ростом измеряемой величины.

Различать аддитивные и мультипликативные погрешности легче всего по полосе погрешностей (рис.2.2).

Если абсолютная погрешность не зависит от значения измеряемой величины, то полоса определяется аддитивной погрешностью (рис.2.2, а). Иногда аддитивную погрешность называют погрешностью нуля.

а б

Рис. 2.2

Если постоянной величиной является относительная погрешность, то полоса погрешностей меняется в пределах диапазона измерений и погрешность называется мультипликативной (рис.2.2, б).

Ярким примером аддитивной погрешности является погрешность квантования (оцифровки).

Класс точности измерений зависит от вида погрешностей. Рассмотрим класс точности измерений для аддитивной и мультипликативной погрешностей:
