Дефект бумаги в бумажно-пропитанной изоляции ограничен пределами одного слоя и многократно перекрывается другими слоями. Тончайшие зазоры между слоями и большое количество микропор в самой бумаге при вакуумной сушке обеспечивает удаление из изоляции воздуха и влаги, а при пропитке эти зазоры и поры надежно заполняются маслом или другой пропиточной жидкостью.

Конденсаторные и кабельные бумаги имеют однородную структуру и высокую химическую чистоту. Конденсаторные бумаги самые тонкие и чистые. Трансформаторные бумаги используются в вводах, трансформаторах тока и напряжения, а также в элементах продольной изоляции силовых трансформаторов, автотрансформаторов и реакторов.

Для пропитки бумажной изоляции в силовых маслонаполненных кабелях 110-500 кВ используются маловязкие нефтяныеили синтетические кабельные масла, а в кабелях до 35 кВ - маслонаполненные смеси повышенной вязкости.

В силовых и измерительных трансформаторах и вводах пропитка осуществляется трансформаторным маслом. В силовых конденсаторах применяется конденсаторное масло (нефтяное), хлорированные дифенилы или их заменители, а также касторовое масло (в импульсных конденсаторах).

Нефтяные кабельные и конденсаторные масла более тщательно очищены, чем трансформаторные.

Хлорированные дифенилы, обладая высокой относительной диэлектрической проницаемостью, повышенной стойкостью к воздействию частичных разрядов (ЧР) и негорючестью, токсичны и экологически опасны. Поэтому масштабы их применения резко сокращаются, их заменяют экологически чистыми жидкостями.

Для снижения диэлектрических потерь в силовых конденсаторах используют комбинированную изоляцию, в которой слои бумаги чередуются со слоями полипропиленовой пленки, у которой на порядок меньше чем у непропитанной бумаги. Такая изоляция обладает более высокой электрической прочностью.

Недостатками бумажно-пропитанной изоляции являются невысокая допустимая рабочая температура (не более 90°С) и горючесть.

Масло-барьерная (маслонаполненная) изоляция (МБИ).

Основу этой изоляции составляет трансформаторное масло. Оно обеспечивает хорошее охлаждение конструкции за счет самопроизвольной или принудительной циркуляции.


В состав масло-барьерной изоляции входят и твердые диэлектрические материалы - электрокартон, кабельная бумага и др. Они обеспечивают механическую прочность конструкции и используются для повышения электрической прочности масло-барьерной изоляции. Из электрокартона выполняют барьеры а слоями кабельной бумаги покрывают электроды. Барьеры повышают электрическую прочность масло-барьерной изоляции на 30-50%, разделяя изоляционный промежуток на ряд узких каналов, они ограничивают количество примесных частиц, которые могут приближаться к электродам и участвовать в инициировании разрядного процесса.

Электрическую прочность масло-барьерной изоляции повышает покрытие электродов сложной формы тонким слоем полимерного материала, а в случае электродов простой формы - изолирование их слоями бумажной ленты.

Технология изготовления масло-барьерной изоляции включает сборку конструкции, сушку ее под вакуумом при температуре 100-120°С и заполнение (пропитку) под вакуумом дегазированным маслом.

К достоинствам масло-барьерной изоляции относятся сравнительная простота конструкции и технологии ее изготовления, интенсивное охлаждение активных частей оборудования (обмоток, магнитопроводов), а также возможность восстановления качества изоляции в эксплуатации путем сушки конструкции и замены масла.

Недостатками масло-барьерной изоляции являются меньшая, чем у бумажно-масляной изоляции электрическая прочность, пожаро- и взрывоопасность конструкции, необходимость специальной защиты от увлажнения в процессе эксплуатации.

Масло-барьерная изоляция используется в качестве главной изоляции в силовых трансформаторах с номинальными напряжениями от 10 до 1150 кВ, в автотрансформаторах и реакторах высших классов напряжения.

Изоляция на основе слюды имеет класс нагревостойкости В (до 130°С). Слюда имеет очень высокую электрическую прочность (при определенной ориентации электрического поля относительно кристаллической структуры), обладает стойкостью к воздействию частичных разрядов и высокой нагревостойкостью. Благодаря этим свойствам, слюда является незаменимым материалом для изоляции статорных обмоток крупных вращающихся машин. Основными исходными материалами служат микалента или стеклослюдинитовая лента.

Микалента представляет собой слой пластинок слюды, скрепленных лаком между собой и с подложкой из специальной бумаги или стеклоленты. Микалента используется в так называемой компаундированной изоляции, процесс изготовления которой включает намотку нескольких слоев микаленты, пропитку их при нагреве под вакуумом битумным компаундом и опрессовку. Эти операции повторяются для каждых пяти-шести слоев до получения изоляции необходимой толщины. Компаундированная изоляция используется в настоящее время в машинах малой и средней мощности.


Более совершенной является изоляция, выполняемая из стеклослюдинитовых лент и термореактивных пропиточных составов

Слюдинитовая лента состоит из одного слоя слюдинитовой бумаги толщиной 0,04 мм и одного или двух слоев подложки из стеклоленты толщиной 0,04 мм. Такая композиция обладает достаточно высокой механической прочностью (за счет подложек) и отмеченными выше качествами, характерными для слюды.

Из слюдинитовых лент и пропитывающих составов на основе эпоксидных и полиэфирных смол изготовляют термореактивную изоляцию, которая при нагреве не размягчается, сохраняет высокую механическую и электрическую прочность. Разновидности термореактивной изоляции, используемые у нас в стране, называют “слюдотерм”, “монолит”, “монотерм” и т.д. Термореактивная изоляция применяется в статорных обмотках крупных турбо- и гидрогенераторов, двигателей и синхронных компенсаторов с номинальными напряжениями до 36 кВ.

Пластмассовая изоляция в промышленных масштабах используется в силовых кабелях на напряжения до 220 кВ и в импульсных кабелях. Основным диэлектрическим материалом в этих случаях является полиэтилен низкой и высокой плотности. Последний имеет лучшие механические характеристики, однако менее технологичен из-за более высокой температуры размягчения.

Пластмассовая изоляция в кабеле располагается между полупроводящими экранами, выполняемыми из наполненного углеродом полиэтилена. Экран на токоведущей жиле, изоляция из полиэтилена и наружный экран наносятся методом экструзии (выдавливания). В некоторых типах импульсных кабелей применяются прослойки из фторопластовых лент. Для защитных оболочек кабелей в ряде случаев используется поливинилхлорид.

Газовая изоляция

Для выполнения газовой изоляции в высоковольтных конструкциях используется элегаз, или шестифтористая сера. Это бесцветный газ без запаха, который примерно в пять раз тяжелее воздуха. Он имеет наибольшую прочность по сравнению с такими инертными газами, как азот и двуокись углерода.

Чистый газообразный элегаз безвреден, химически неактивен, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасящей средой; он не горит и не поддерживает горение. Электрическая прочность элегаза в нормальных условиях примерно в 2,5 раза выше прочности воздуха.


Высокая электрическая прочность элегаза объясняется тем, что его молекулы легко присоединяют электроны, образуя устойчивые отрицательные ионы. Из-за этого затрудняется процесс размножения электронов в сильном электрическом поле, который составляет основу развития электрического разряда.

При увеличении давления электрическая прочность элегаза возрастает почти пропорционально давлению и может быть выше прочности жидких и некоторых твердых диэлектриков. Наибольшее рабочее давление и, следовательно, наибольший уровень электрической прочности элегаза в изоляционной конструкции ограничивается возможностью сжижения элегаза при низких температурах, например, температура сжижения элегаза при давлении 0,3 МПа составляет -45°С, а при 0,5 МПа равна -30°С. Такие температуры у отключенного оборудования наружной установки вполне возможны зимой во многих районах страны.

Для крепления токоведущих частей в комбинации с элегазом используются опорные изоляционные конструкции из литой эпоксидной изоляции.

Элегаз используется в выключателях, кабелях и герметизированных распределительных устройствах (ГРУ) на напряжения 110 кВ и выше и является весьма перспективным изоляционным материалом.

При температурах выше 3000°С может начаться разложение элегаза с выделением свободных атомов фтора. Образуются газообразные отравляющие вещества. Вероятность их появления существует для некоторых типов выключателей, предназначенных для отключения больших токов короткого замыкания. Поскольку выключатели герметически закрыты, появление ядовитых газов не опасно для эксплуатационного персонала и окружающей среды, но при ремонте и вскрытии выключателя необходимо принимать специальные защитные меры.

Кабельная изоляция

В кабельном производстве применяются различные материалы, предназначенные для изолирования проводных элементов. Главное условие изоляции кабелей и проводов - она не должна проводить ток, поэтому в качестве материалов здесь традиционно применяют: резину, ПВХ, полиэтилен, фторопласт или бумагу. В некоторых случаях в качестве изоляционных материалов также применяют: окись магния, лак, шёлк или полистирол.

Тип изоляции кабелей выбирается на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

- для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);


- для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);

- для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 - 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);

- для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;

- для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 - 6000 Вольт при показателях переменного тока в 400 - 1800 Вольт.

Изоляционные материалы на основе резины, использующиеся в кабельном производстве, могут быть как природного, так и синтетического происхождения. Немаловажным преимуществом резиновой изоляции проводки и кабелей является достаточно высокая гибкость, что даёт возможности для монтажа сетей в любых условиях. Но, со временем, резиновая изоляционная оплётка теряет свои защитные свойства и подвергается изменению химических свойств материала, что негативно сказывается на надёжности изоляционного слоя.

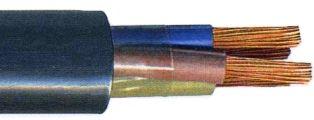

Силовой кабель с изоляцией из сшитого полиэтилена

Кабель с резиновой изоляцией КГ (изоляция из резины на основе натурального и бутадиенового каучуков)

Изоляция из полиэтиленов высокой или низкой плотности отличается высокой стойкостью к воздействию химической или иной агрессивной среды. Вулканизированный полиэтилен не боится и перепадов температур, а вот обычные виды полиэтиленовой изоляции при нагревании нестабильны. Именно поэтому они не рекомендуются для использования в условиях повышенных температур.

Изоляционные материалы на основе ПВХ - это производные полимеров, со всеми их достоинствами и недостатками. ПВХ-изоляция обходится производителю дешевле любых других видов изоляционных материалов. Но, при добавлении пластификаторов, оплётка провода или кабеля немного теряет в своих защитных свойствах, да и химическая стойкость материала снижается. При этом изоляция на основе ПВХ отличается высокой эластичностью, а при подборе правильных добавок можно придать ей дополнительные свойства: термостойкость и сохранение эластичности в низкотемпературных условиях.
