ВУЗ: Не указан
Категория: Не указан
Дисциплина: Не указана
Добавлен: 14.04.2025
Просмотров: 1905
Скачиваний: 0
СОДЕРЖАНИЕ
§ 2. Изменение размера зерна перлита в зависимости от нагрева в аустенитной области.
§ 3. Превращения при медленном охлаждении.
§ 4. Превращения при быстром охлаждении аустенита.
§ 4.1. Зависимость скорости распада аустенита от степени переохлаждения.
§ 4.2. Диаграмма изотермического распада
§ 6. Превращение мартенсита при нагреве.
Отжиг 2 рода (фазовая перекристаллизация).
1). Закалка на твердый раствор.
Оптимальный интервал закалочных температур:
Влияние скорости охлаждения на структуру стали.
§ 1. Маркировка легированных сталей.
Классификация легированных сталей.
Взаимодействие легирующих элементов с углеродом. Легированные стали карбидного класса.
Влияние легирующих элементов на полиморфизм железа.
30.11.07. §. Схема диаграммы состояния железо- легирующий элемент.
§. Влияние легирующих элементов на свойства феррита.
§. Понятие закаливаемости и прокаливаемости стали.
§. Влияние легирующих элементов на прокалеваемость.
Легированные стали с особыми свойствами.
§1. Коррозионно-стойкие стали.
Зависимость скорости коррозии от содержания хрома:
§. Межкристаллитная коррозия и способы борьбы с ней.
Способы борьбы с межкристаллитной коррозией:
1. Однофазные стали аустенитного класса.
2. Аустенитные стали с карбидным упрочнением
3. Аустенитные стали с интерметаллитным упрочнением.
Цветные металлы и сплавы. §. Алюминий и сплавы на его основе.
Классификация алюминиевых сплавов.
Обобщенная диаграмма состояния алюминиевых сплавов.
Алюминиевые деформируемые неупрочняемые
§. Медь и сплавы на ее основе.
Микроструктура и свойства латуни.
Микроструктура и свойства бронзы.
Основные стадии хто (основные химические процессы при хто).
§. Строение цементованного слоя.
Термическая обработка после цементации.
при
образуется
(тростит
отпуска)
при
образуется
(сорбит
отпуска)
при
образуется
(перлит)
Основные виды термической обработки.
1). Отжиг.
2). Нормализация.
3). Закалка.
4). Отпуск.
Термическая обработка проводится с целью изменения структуры и свойств путем нагрева до определенной температуры, выдержки и охлаждения с заданной скоростью (в различных средах) без изменения химического состава материала.
Из этого следует, что любая термообработка включает три операции:
1). Нагрев.
2). Выдержка.
3). Охлаждение.
Пример схемы термической обработки:
Нагрев стали связан с критическими точками.
Критические температуры (критические точки) в сталях.
1 – диффузионный отжиг
2 – полный отжиг
3 – неполный отжиг
4 – нормализация
-
интервал температур

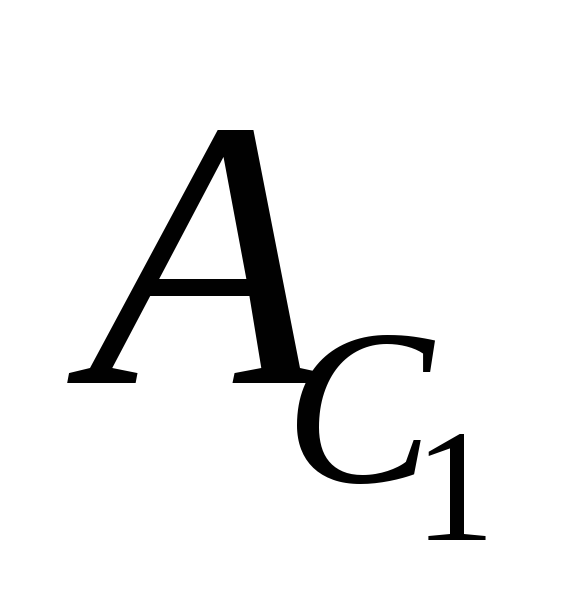

1). Нижняя критическая точка для доэвтектоидных сталей (нижняя критическая температура):
:
![]()

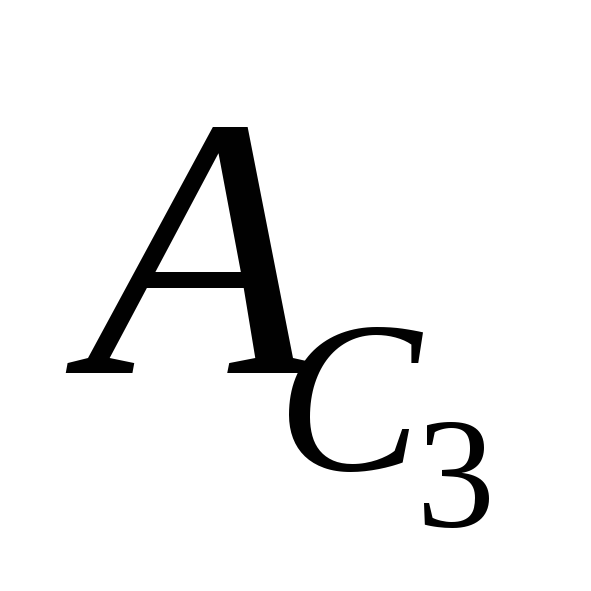

2). Верхняя критическая точка для доэвтектоидных сталей (верхняя критическая температура):
:
![]()

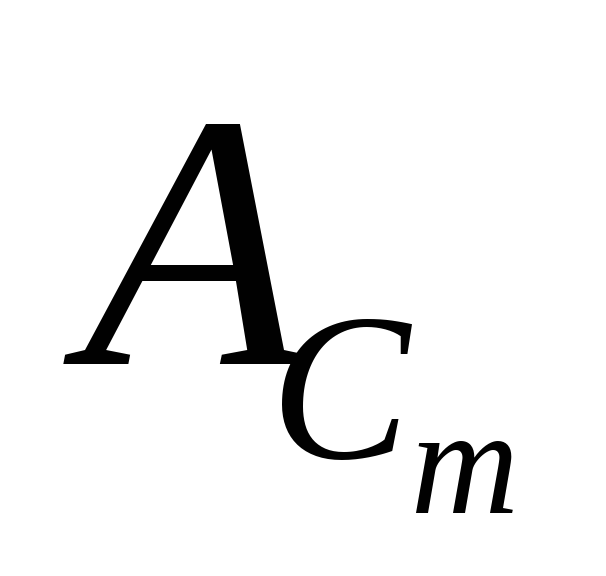

3). Верхняя критическая точка для заэвтектоидных сталей (верхняя критическая температура для заэвтектоидной стали):

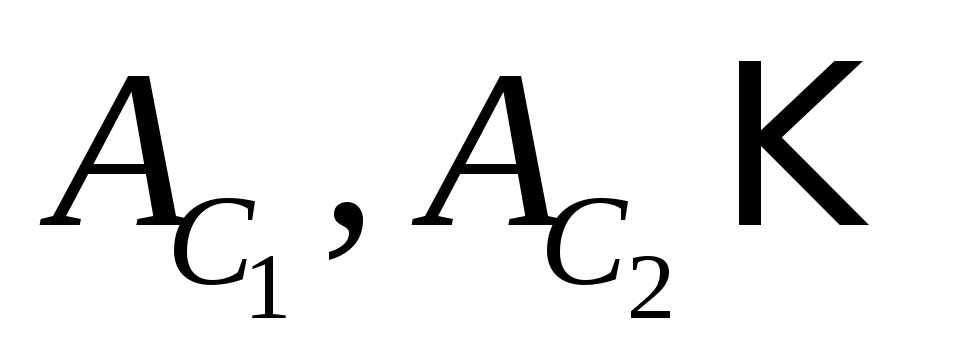

4).

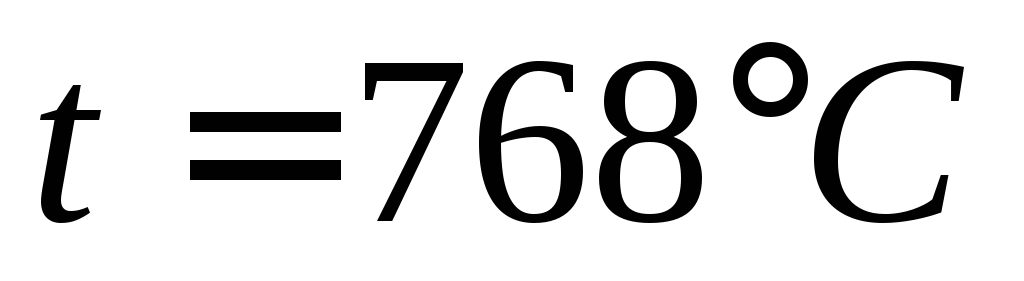

(температура Кюри)
Индекс

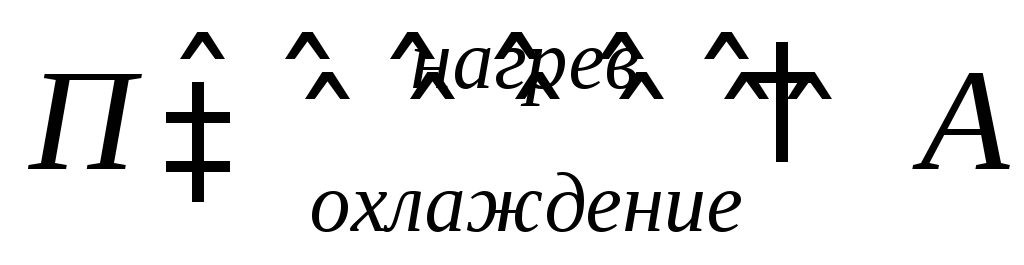

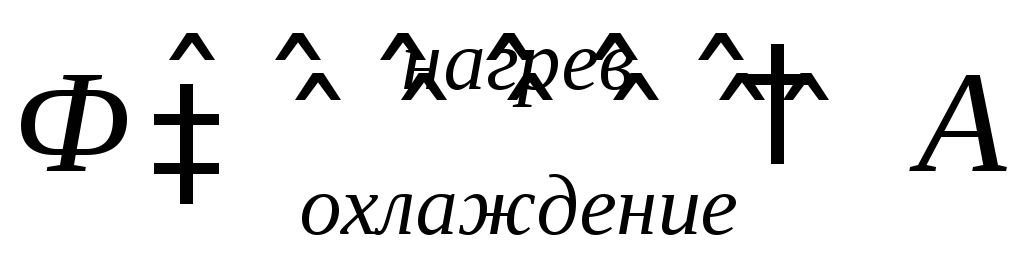

ставится, если идет речь о нагреве:
.
Если речь идет об охлаждении, то ставится
индекс
:![]()
Различают предварительную термообработку, улучшающую технологические свойства материала при изготовлении детали и окончательную термообработку, формирующую структуру, эксплуатационные и механические свойства.
Рассмотрим отдельные виды термообработки (классификация по Бочвару):
Отжиг 1 рода.
Вообще существует три разновидности отжига 1 рода, но мы будем рассматривать только одну:
- диффузионный отжиг (гомогенизация, то есть приведение к общему виду). Это предварительная термообработка.

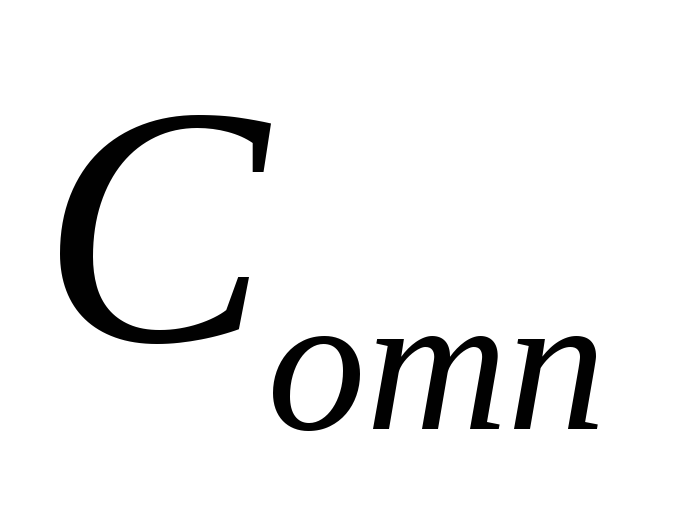

Цель- выравнивание химического состава по сечению слитка либо крупной отливки.

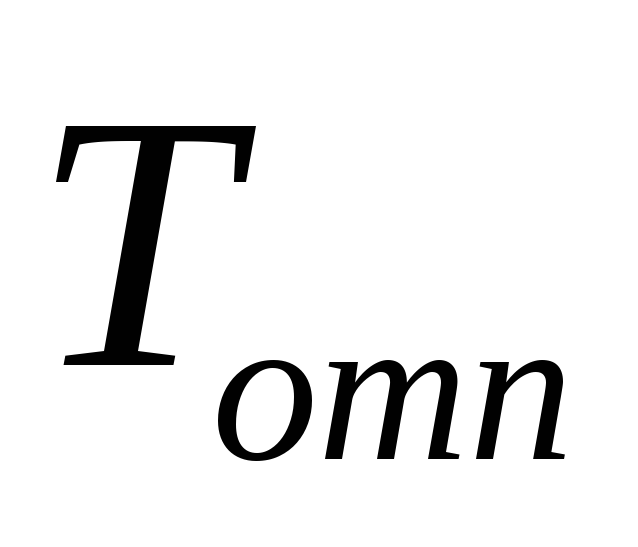

Температура
нагрева на
ниже линии солидус (такая температура
нужна для того чтобы прошли диффузионные
процессы перераспределения химических
элементов):
Продолжительность отжига 1 рода: 20-50 часов (если деталь средних стандартных размеров) и 100 часов для крупных отливок.
Диффузионный отжиг в наибольшей степени уменьшает дендритную ликвацию, хотя и не устраняет это явление до конца.
Недостаток: из-за высокой температуры нагрева образуется крупное зерно. Крупнозернистость устраняется либо последующей обработкой давлением, либо нормализацией, либо полным отжигом.
Отжиг 2 рода (фазовая перекристаллизация).
Отжиг 2 рода подразделяется на полный отжиг и неполный отжиг.
1). Полный отжиг.
Цели:
1. Уменьшение твердости перед обработкой резанием.
2. Устранение крупнозернистости и структурной неоднородности, образовавшейся при литье либо при обработке давлением (смотри лекцию о строение металлического слитка: размер зерна, форма зерна разные на разных участках отливки.
Рассмотрим как проводится полный отжиг:
Сначала

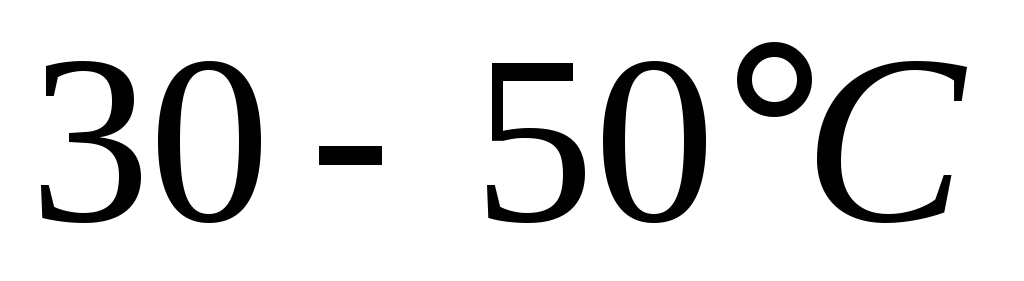

проводят нагрев на

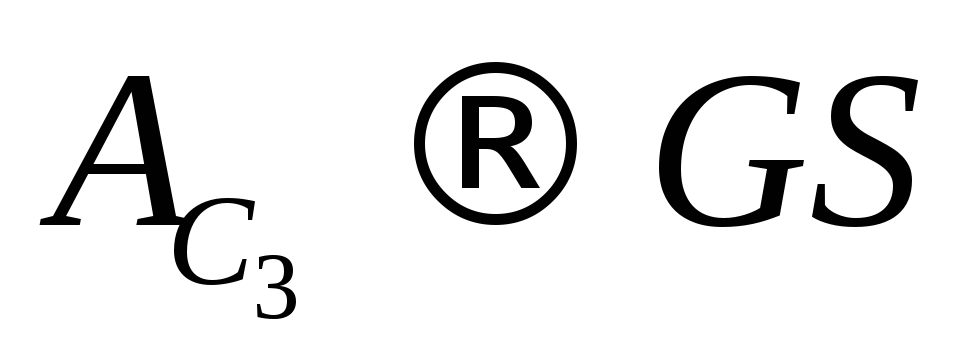

выше линии
,
затем выдержка (для полного завершения
фазовых превращений), охлаждение с печью
(внутри печи, очень медленное охлаждение).

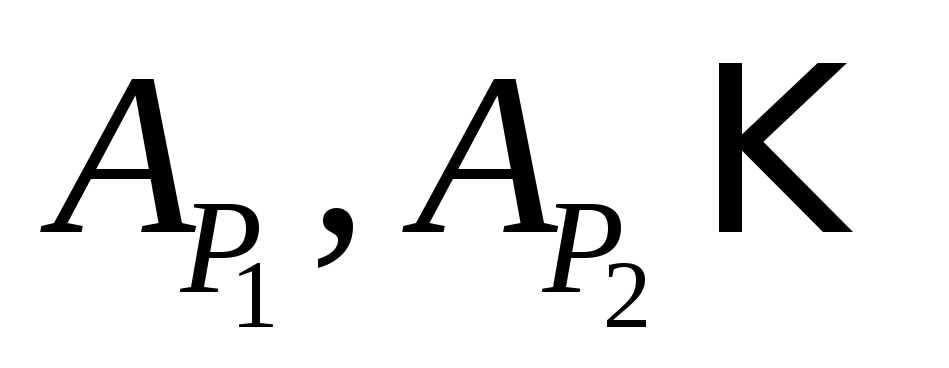

Для заэвтектоидных и эвтектоидных сталей полный отжиг не проводится. Следовательно, он проводится только для доэвтектоидных сталей.
При
нагреве выше
происходит полная фазовая перекристаллизация.
Структура приближается к равновесной.
Такое

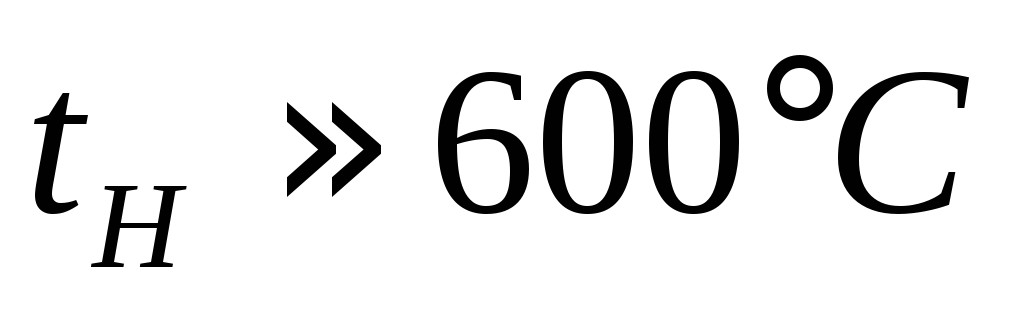

ограничение (именно на
)
устанавливается для того, чтобы избежать
рост зерна.
При
нагреве получаем мелкозернистый аустенит
,
при охлаждении мелкое зерно сохранится,
а превращение будет происходить согласно
диаграмме железо-цементит.
При
охлаждении получится перлит
(при полном отжиге), мелкозернистый,
отличающийся повышенной прочностью и
твердостью
2). Неполный отжиг.
Рассмотрим как проводится неполный отжиг:
Сначала

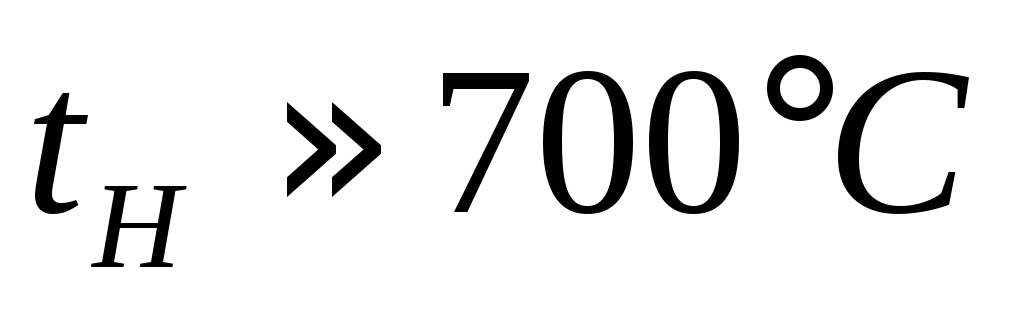

производят нагрев на

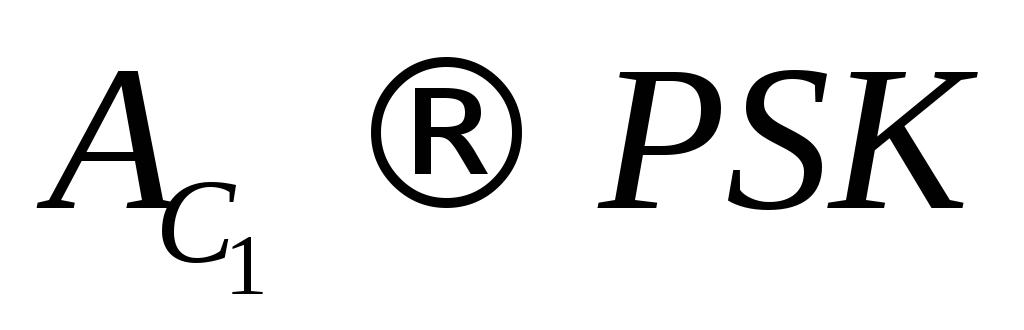

выше линии
,
затем следует выдержка и охлаждение с
печью.
При
нагреве выше
происходит частичная фазовая
перекристаллизация, то есть перлит
полностью превращается в аустенит, а
феррит- частично.
Цель- понизить твердость перед обработкой резанием
Для доэвтектоидных сталей этот отжиг применяется если нет необходимости измельчать зерно.
Для заэвтектоидных проводится только неполный отжиг, который также называется сфероидезацией.
Цементит образуется в виде глобулей (сфер):
За счет такой формы цементита улучшается обрабатываемость резанием.
2. Нормализация.
Нормализация- это разновидность полного отжига.
Доэвтектоидные
стали нагреваются на
выше линии
.
Заэвтектоидные
стали нагреваются на
выше
линии
.
Затем следует выдержка и охлаждение на воздухе, которое более ускоренное чем в печи.
У доэвтектоидных сталей при нагреве имеет место полная фазовая перекристаллизация, получается аустенит мелкозернистый. А при охлаждении получается сорбит, обладающий более высокой прочностью и твердостью, чем перлит.
Для неответственных изделий нормализация может быть окончательной термообработкой и может выступать как слабая упрочняющая термообработка.
У доэвтектоидных сталей нормализация устраняет крупнозернистость, полученную при прокатке, ковке, штамповке.
Для заэвтектоидных сталей нормализацию проводят с целью растворения цементитной сетки при обработке давлением. И здесь нормализация- предварительная термообработка.

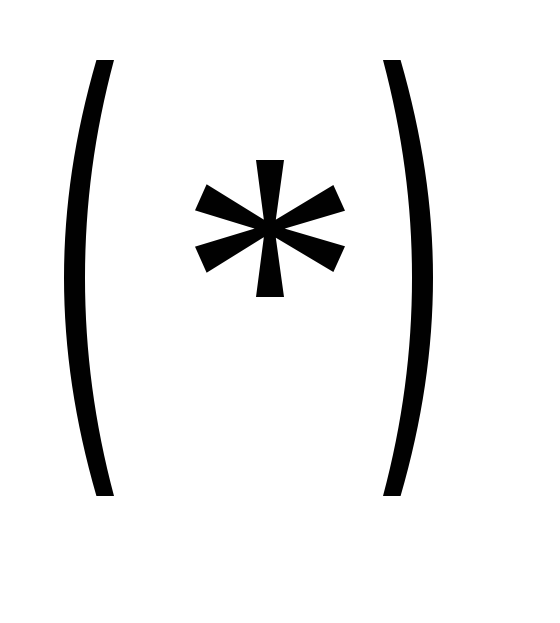

Охлаждение на воздухе проводят для того, чтобы цементитная сетка не успевала выделяться, то есть чтобы быстрее проходил интервал температур, отмеченный на рисунке (*).
