ВУЗ: Не указан
Категория: Не указан
Дисциплина: Не указана
Добавлен: 14.04.2025
Просмотров: 1742
Скачиваний: 0
СОДЕРЖАНИЕ
§ 2. Изменение размера зерна перлита в зависимости от нагрева в аустенитной области.
§ 3. Превращения при медленном охлаждении.
§ 4. Превращения при быстром охлаждении аустенита.
§ 4.1. Зависимость скорости распада аустенита от степени переохлаждения.
§ 4.2. Диаграмма изотермического распада
§ 6. Превращение мартенсита при нагреве.
Отжиг 2 рода (фазовая перекристаллизация).
1). Закалка на твердый раствор.
Оптимальный интервал закалочных температур:
Влияние скорости охлаждения на структуру стали.
§ 1. Маркировка легированных сталей.
Классификация легированных сталей.
Взаимодействие легирующих элементов с углеродом. Легированные стали карбидного класса.
Влияние легирующих элементов на полиморфизм железа.
30.11.07. §. Схема диаграммы состояния железо- легирующий элемент.
§. Влияние легирующих элементов на свойства феррита.
§. Понятие закаливаемости и прокаливаемости стали.
§. Влияние легирующих элементов на прокалеваемость.
Легированные стали с особыми свойствами.
§1. Коррозионно-стойкие стали.
Зависимость скорости коррозии от содержания хрома:
§. Межкристаллитная коррозия и способы борьбы с ней.
Способы борьбы с межкристаллитной коррозией:
1. Однофазные стали аустенитного класса.
2. Аустенитные стали с карбидным упрочнением
3. Аустенитные стали с интерметаллитным упрочнением.
Цветные металлы и сплавы. §. Алюминий и сплавы на его основе.
Классификация алюминиевых сплавов.
Обобщенная диаграмма состояния алюминиевых сплавов.
Алюминиевые деформируемые неупрочняемые
§. Медь и сплавы на ее основе.
Микроструктура и свойства латуни.
Микроструктура и свойства бронзы.
Основные стадии хто (основные химические процессы при хто).
§. Строение цементованного слоя.
Термическая обработка после цементации.
Таким
образом можно проводить упрочнение
сталей ферритного класса, легируя их
дешевыми элементами

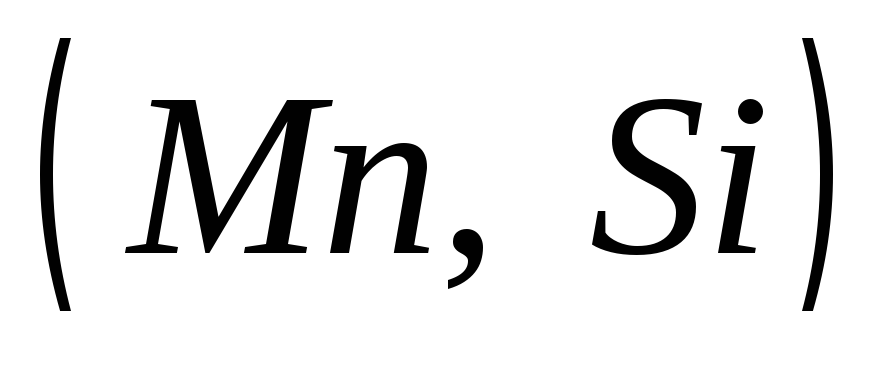

без применения термообработки.
§. Понятие закаливаемости и прокаливаемости стали.
Закаливаемость-
способность стали повышать твердость
при закалке (пример-
-

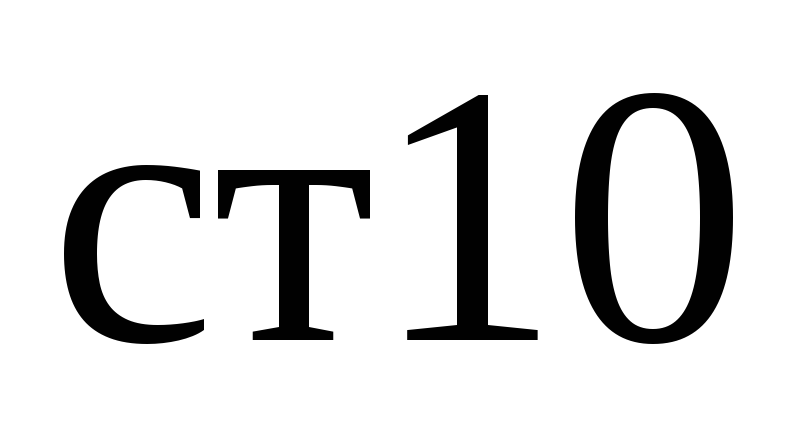

закаливающаяся сталь,
).
Прокаливаемость- способность стали приобретать мартенситную структуру в результате закалки.
Прокалеваемость характеризуется глубиной проникновения закаленного слоя.
§. Влияние легирующих элементов на прокалеваемость.
У

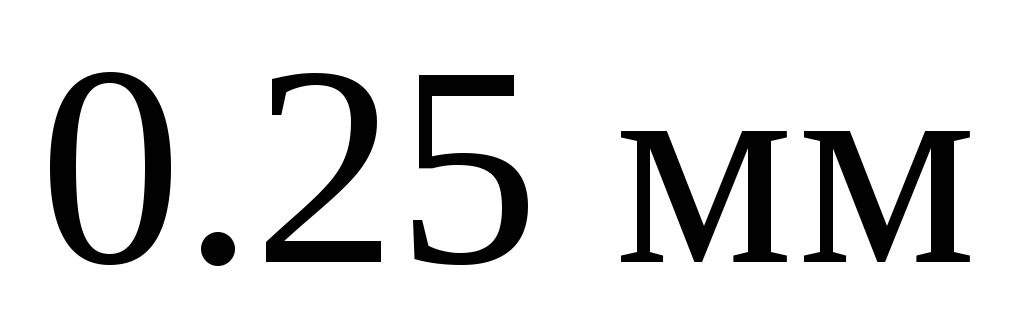

углеродистых сталей глубина проникновения![]()
,
что мало. Задача- чтобы мартенсит насквозь
проник от поверхности к сердцевине и
образовалась равнопрочная структура
(то есть так называемая сквозная
прокаливаемость).
Легирующие элементы (кроме кобальта) повышают прочность стали в закаленном состоянии за счет увеличения глубины проникновения закаленного слоя то есть увеличивают прокалеваемость.
Деталь:
В легированной стали глубина проникновения мартенсита больше.
При
введении легирующих элементов критическая
скорость закалки уменьшается, а глубина
закаленного слоя растет, то есть

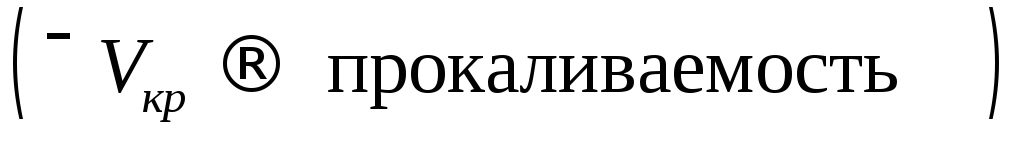

увеличивается прокаливаемость
.
Особенно
сильно увеличивают прокалеваемость
(но они обязательно должны быть только
в твердом растворе, так как карбиды в
чистом виде уменьшают прокаливаемость).
Поэтому при термообработке добиваются
растворения карбидов в аустените.
Как показывает статистика, для легированных сталей выдержка под закалку больше, чем для углеродистых (чтобы равномерно растворить карбиды в аустените).
Легированные стали с особыми свойствами.
§1. Коррозионно-стойкие стали.
Коррозия- разрушение поверхности металла под воздействием окружающей среды в результате окисления.
Ржавчина
на поверхности углеродистой стали-

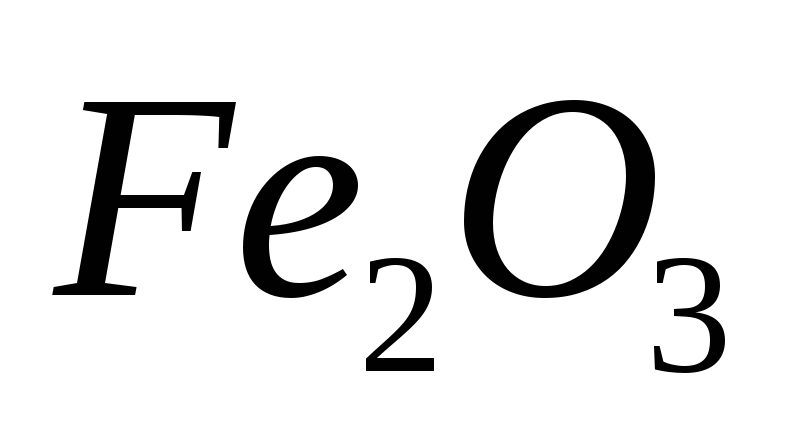

оксидная пленка
,
содержащая множество вакансий. Через
эту пленку идет диффузия кислорода,
происходит окисление металла и пленка
растет.
Чтобы защитить углеродистую сталь от коррозии- вводится хром.
Условие легирования коррозионно-стойких сталей:

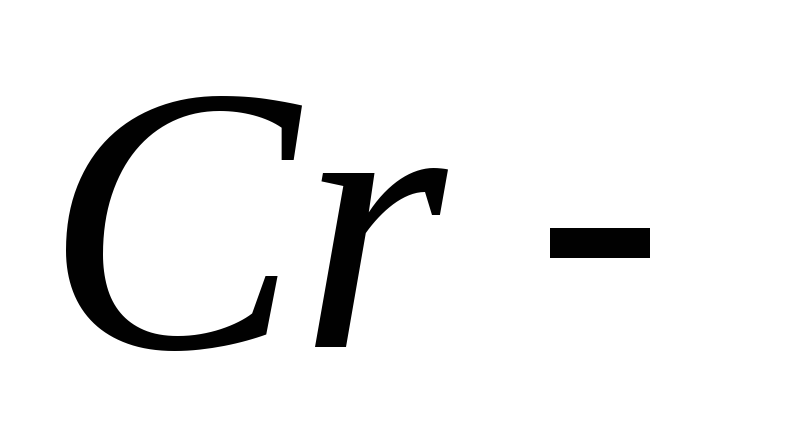

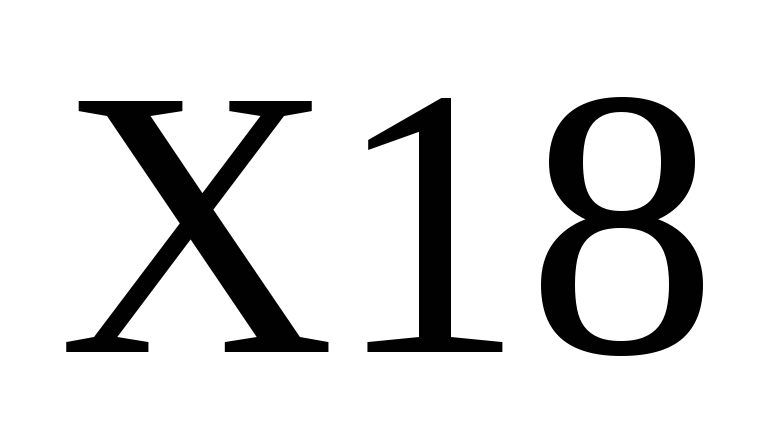

Хрома

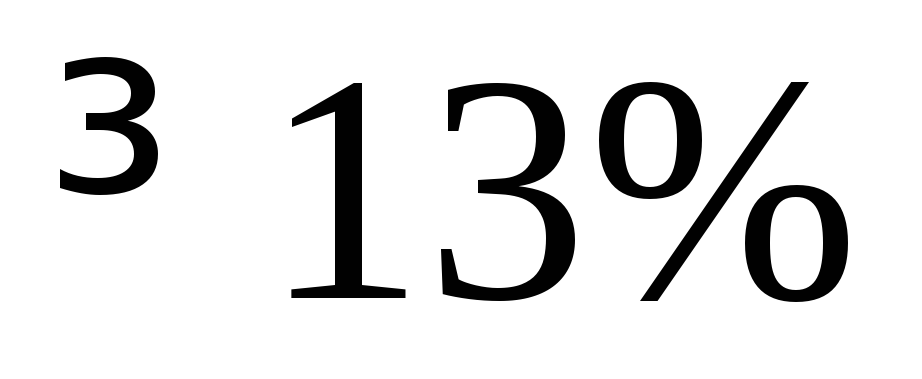

должно быть
,
а также хром должен быть в твердом
растворе и равномерно распределен
внутри зерен. В этом случае на поверхности

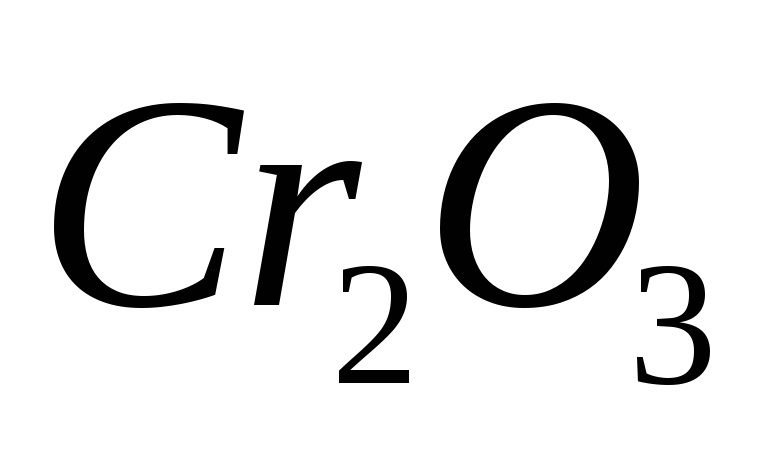

металла образуется плотная пленка
без вакансий, и диффузия кислорода через
нее невозможна.
Защитная
пленка
![]()
Нержавеющая сталь:
(
,
а не
как рассматривалось ранее, что обеспечивает

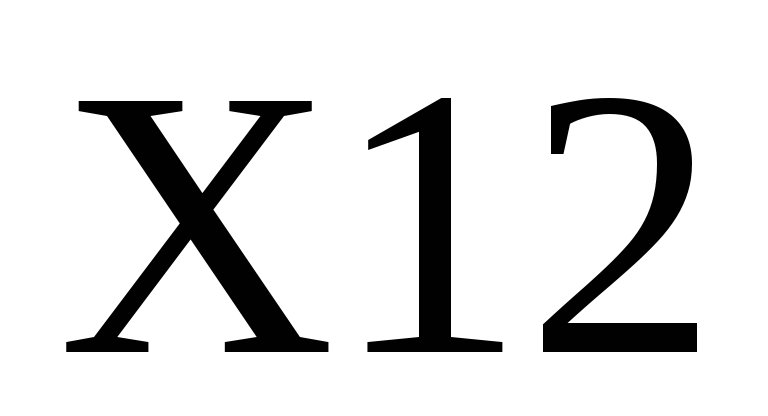

коррозионную стойкость).
Зависимость скорости коррозии от содержания хрома:
§. Межкристаллитная коррозия и способы борьбы с ней.
При

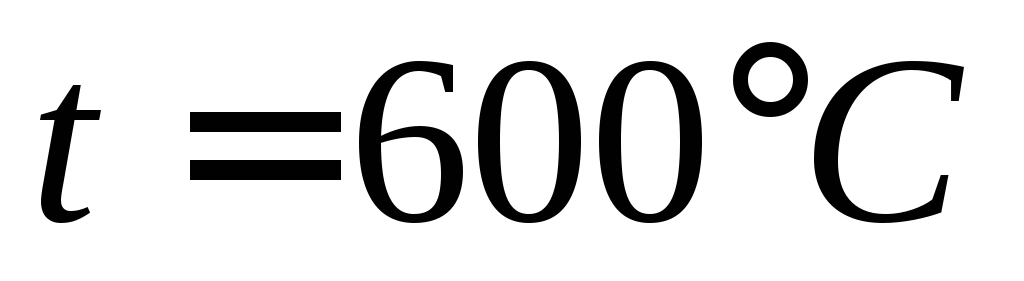

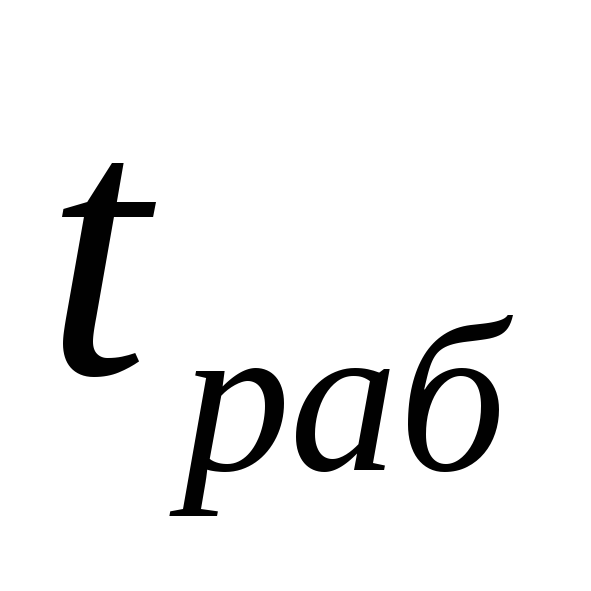

рабочей температуре
в высокохромистых сталях возможно

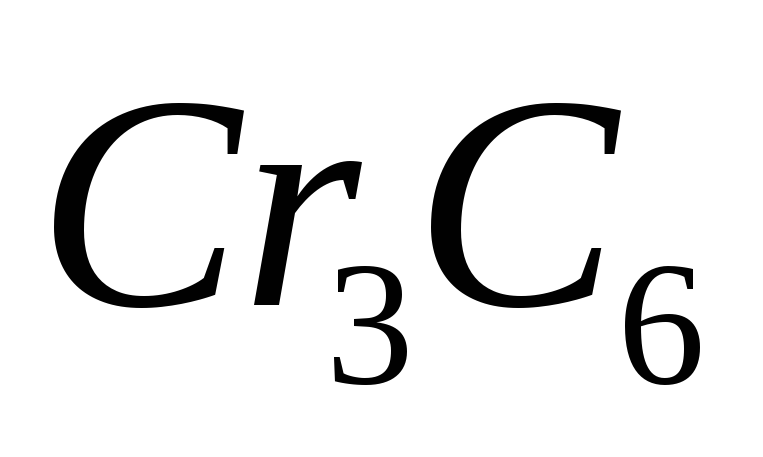

выпадение карбидов хрома по границам
зерен:
приграничный участок
Это приводит к обеднению хромом приграничных участков и защитная пленка становится прерывистой, происходит диффузия кислорода. Границы зерен окисляются, происходит разрушение металла по границам зерен.
Способы борьбы с межкристаллитной коррозией:
1.
Снижение процентного содержания углерода
(чтобы не образовались карбиды хрома
).
-
стали с низким содержанием углерода
2. Введение в сталь более сильных чем хром карбидообразующих элементов. Дальше всех от железа стоит титан, его чаще всего и вводят в сталь.
Титан

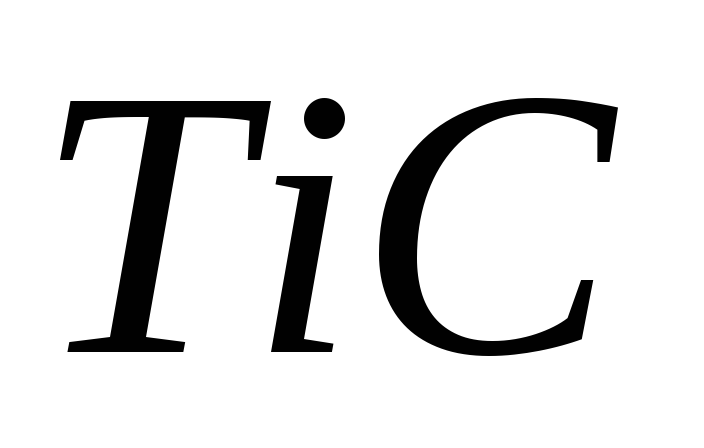

берет на себя углерод, образуется
![]()
карбиды образовываться не могут.
Теплоустойчивые стали.
Эти
стали работают в нагруженном состоянии
до температуры
.
Примеры теплоустойчивых сталей:

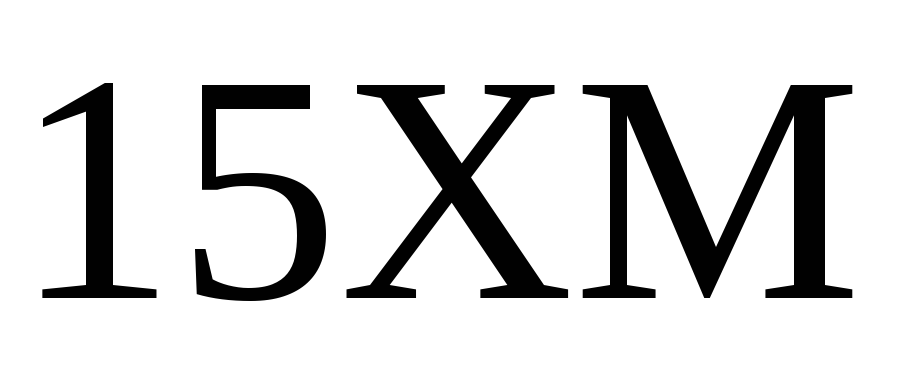

(из

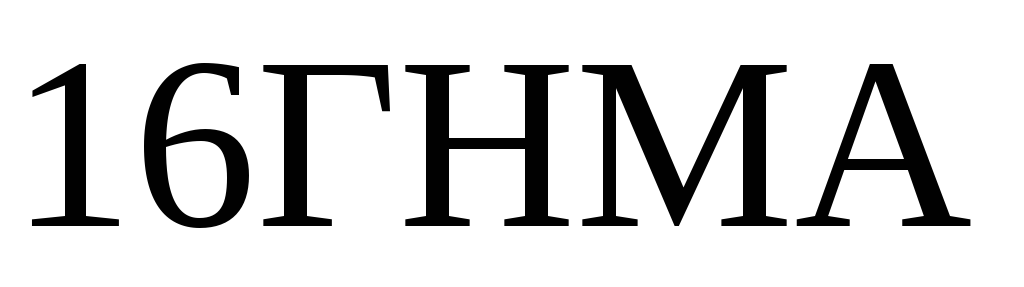

нее делают паропроводы).
(из
нее делают корпус барабана котла).
(из

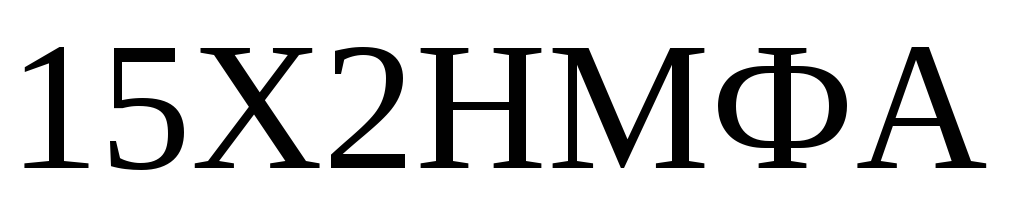

нее делают корпус атомного реактора).
-

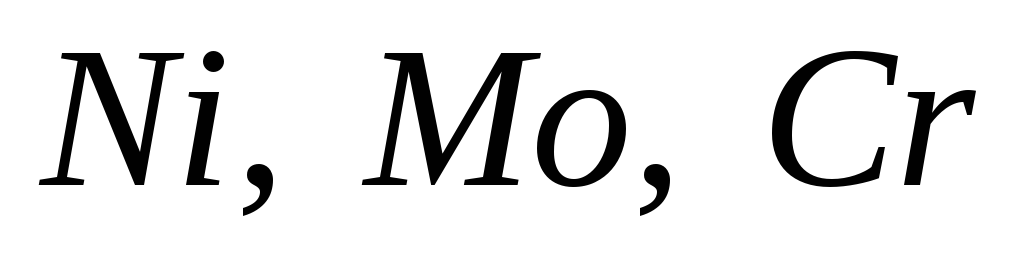

увеличивают прокалеваемость.
Когда
в сталь вводят ванадий
,

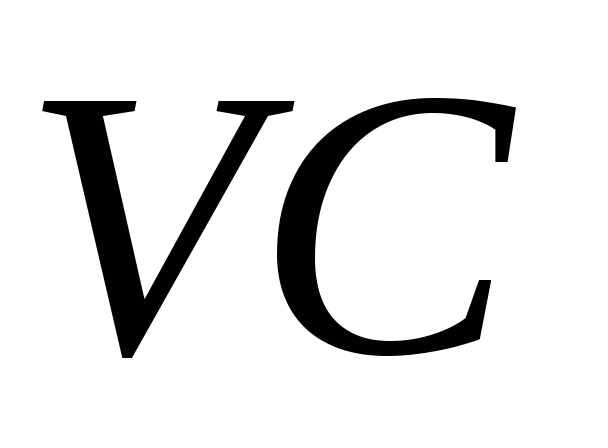

образуется упрочняющая фаза
в мелкодисперсном состоянии.

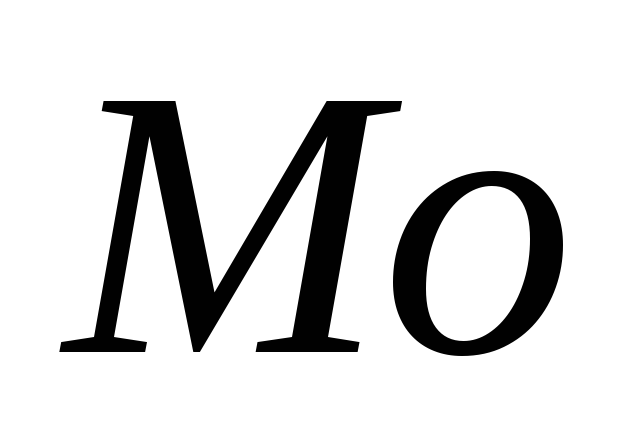

Молибден
увеличивает силы межатомных связей в
кристаллической решетке и замедляет
диффузионный процесс, делает структуру
устойчивой при рабочей температурах.
Жаропрочные стали.
Жаропрочность-
способность металла длительное время
работать под нагрузкой при температуре

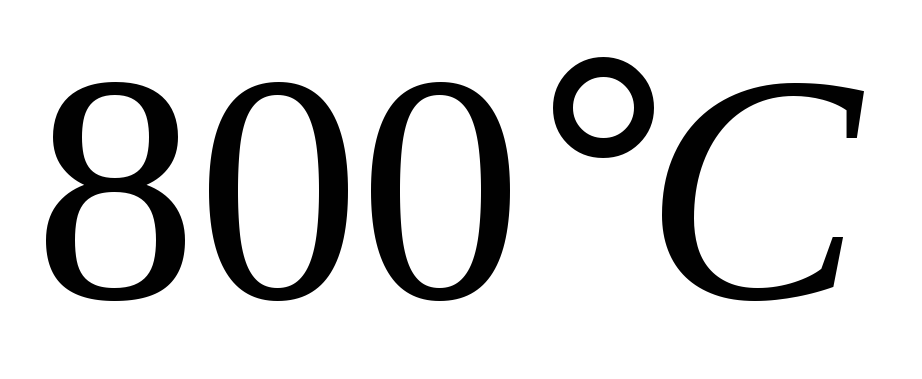

до
.
Здесь можно выделить несколько подгрупп жаропрочных сталей, но мы будем рассматривать только стали аустенитного класса.
Существует 3 подгруппы сталей аустенитного класса:
1. Однофазные стали аустенитного класса.
Стали данного класса нельзя упрочнять термической обработкой.
для
обеспечения коррозионной стойкости.

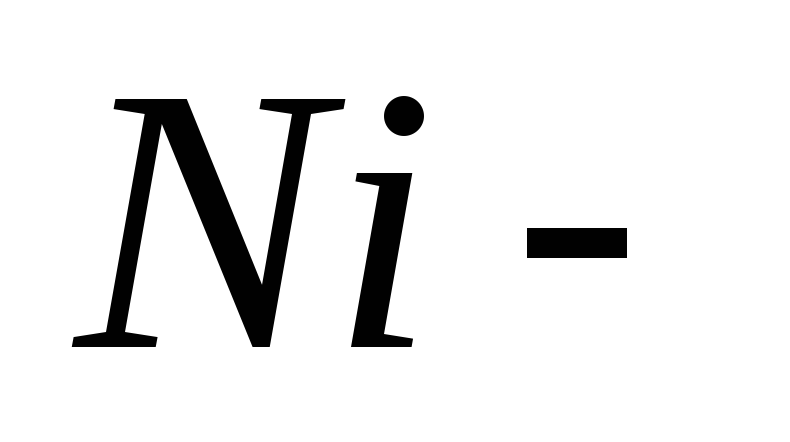

элемент
аустенизатор.
против
межкристаллитной коррозии.
Термическая
обработка этих сталей- в основном закалка
(аустенизация). Проводится при очень

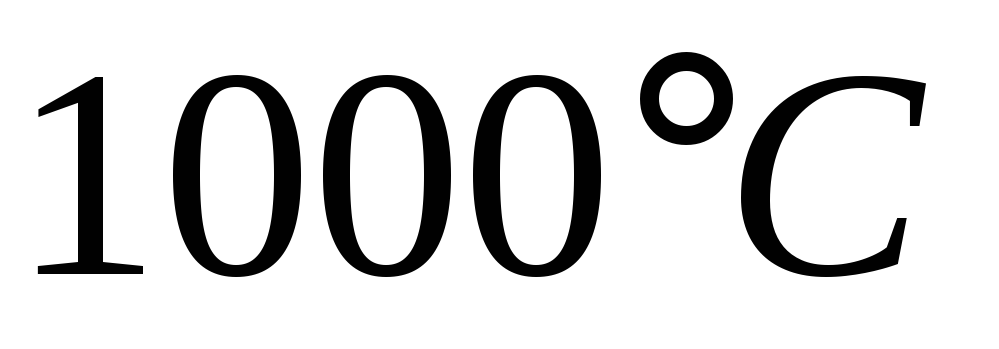

высокой температуре (около
).
Цель закалки- получение равновесного
распределения легирующих элементов в
аустените, то есть, получение гомогенного
(однородного) аустенита. Если аустенит
будет неоднородным, то сталь перейдет
в состояние с межкристаллитной коррозией.
