Файл: Материаловедение. Лекции 5-й Семестр (Часть 2).doc

ВУЗ: Не указан

Категория: Не указан

Дисциплина: Не указана

Добавлен: 14.04.2025

Просмотров: 1954

Скачиваний: 0

ВНИМАНИЕ! Если данный файл нарушает Ваши авторские права, то обязательно сообщите нам.

СОДЕРЖАНИЕ

Углеродистые стали.

09.11.07.

§ 2. Изменение размера зерна перлита в зависимости от нагрева в аустенитной области.

§ 3. Превращения при медленном охлаждении.

§ 4. Превращения при быстром охлаждении аустенита.

§ 4.1. Зависимость скорости распада аустенита от степени переохлаждения.

§ 4.2. Диаграмма изотермического распада

§ 6. Превращение мартенсита при нагреве.

Отжиг 2 рода (фазовая перекристаллизация).

1). Полный отжиг.

2). Неполный отжиг.

2. Нормализация.

3. Закалка.

1). Закалка на твердый раствор.

23.11.07.

2). Закалка на мартенсит.

Оптимальный интервал закалочных температур:

Влияние скорости охлаждения на структуру стали.

Отпуск.

Легированные стали.

§ 1. Маркировка легированных сталей.

Классификация легированных сталей.

Взаимодействие легирующих элементов с углеродом. Легированные стали карбидного класса.

Влияние легирующих элементов на полиморфизм железа.

30.11.07. §. Схема диаграммы состояния железо- легирующий элемент.

§. Влияние легирующих элементов на свойства феррита.

§. Понятие закаливаемости и прокаливаемости стали.

§. Влияние легирующих элементов на прокалеваемость.

Легированные стали с особыми свойствами.

§1. Коррозионно-стойкие стали.

Зависимость скорости коррозии от содержания хрома:

§. Межкристаллитная коррозия и способы борьбы с ней.

Способы борьбы с межкристаллитной коррозией:

Теплоустойчивые стали.

Жаропрочные стали.

1. Однофазные стали аустенитного класса.

2. Аустенитные стали с карбидным упрочнением

3. Аустенитные стали с интерметаллитным упрочнением.

Цветные металлы и сплавы. §. Алюминий и сплавы на его основе.

07.12.07.

Классификация алюминиевых сплавов.

Обобщенная диаграмма состояния алюминиевых сплавов.

Алюминиевые деформируемые неупрочняемые

Литейные сплавы Силумины.

§. Медь и сплавы на ее основе.

Латунь.

Микроструктура и свойства латуни.

Бронзы.

Микроструктура и свойства бронзы.

Химико-термическая обработка.

Виды хто.

Основные стадии хто (основные химические процессы при хто).

14.12.07. Цементация стали.

§. Строение цементованного слоя.

Термическая обработка после цементации.

Азотирование.

Чугуны.

Влияние структуры на свойства чугунов.

1. Структура металлической основы:

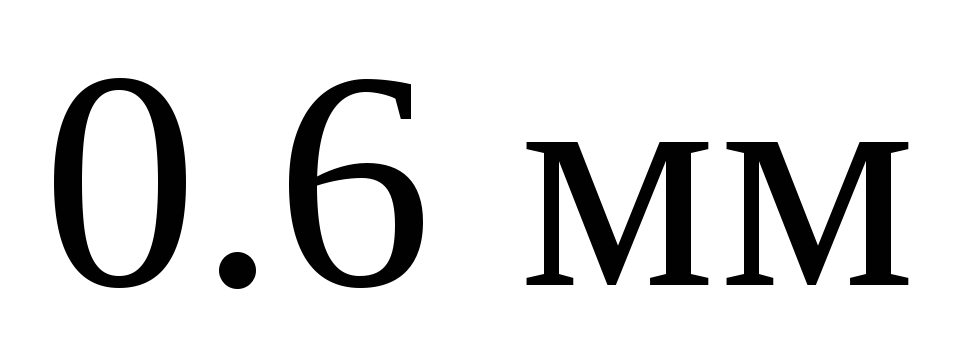

Глубина получаемого цементованного слоя: от нескольких десятых мм до нескольких мм.

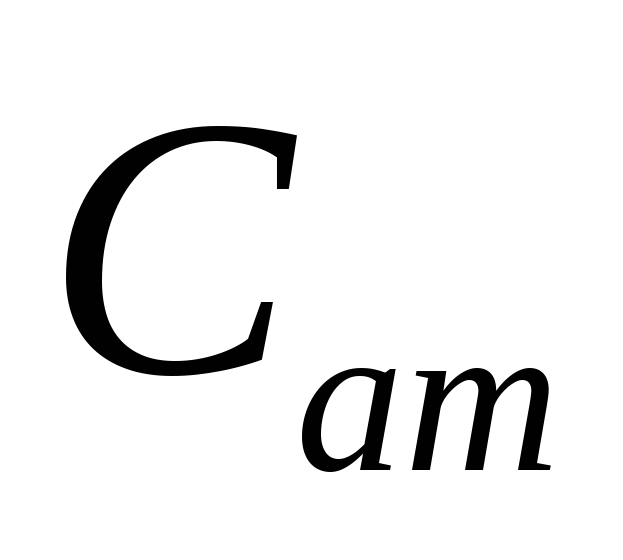

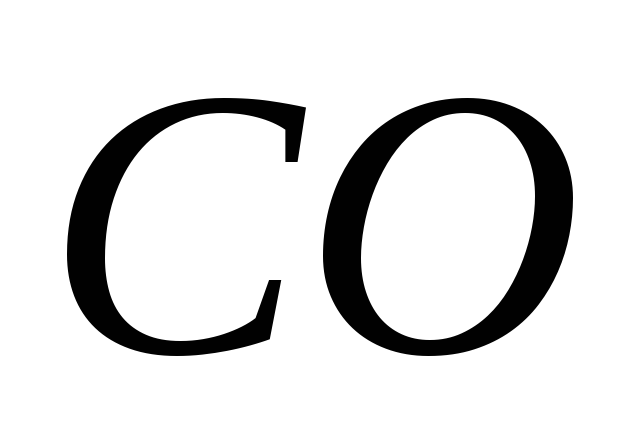

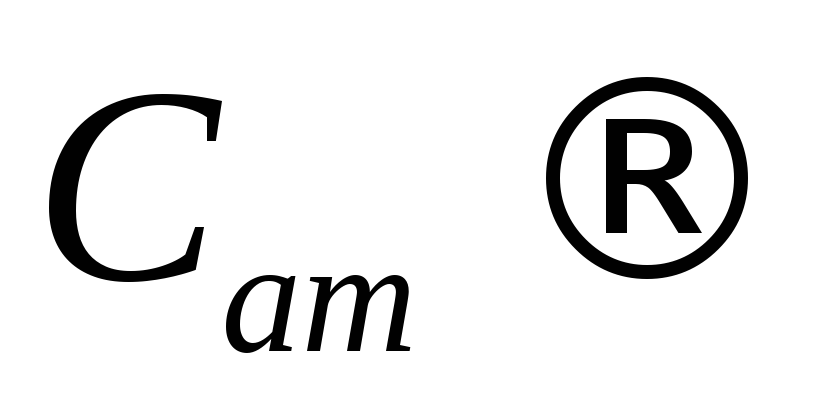

В процессе выдержки атомарный углерод образуется следующим образом: в ящике присутствует воздух, кислород которого взаимодействует с углеродом (карбидизатором). Образуется газ , который диссоциирует:

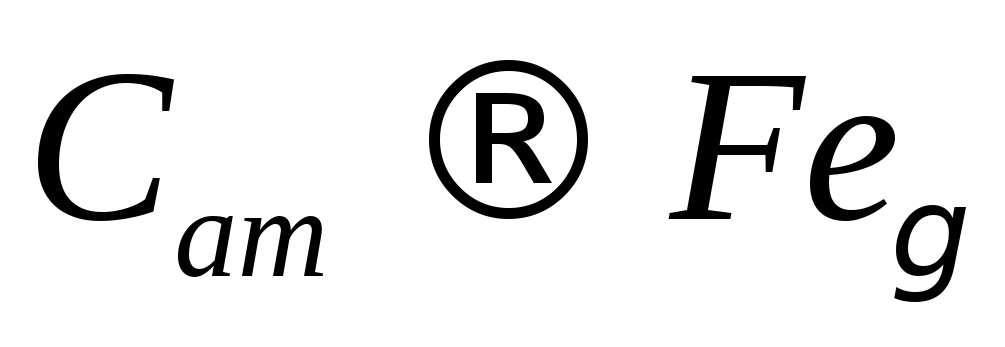

Атомарный углерод проникает в решетку(аустенит), происходит диффузия атомов углерода в.

Добавление активизаторов обогащает атмосферу ящика газом .

Стоит отметить, что процесс этот непродуктивен, требуется дополнительный нагрев ящика.

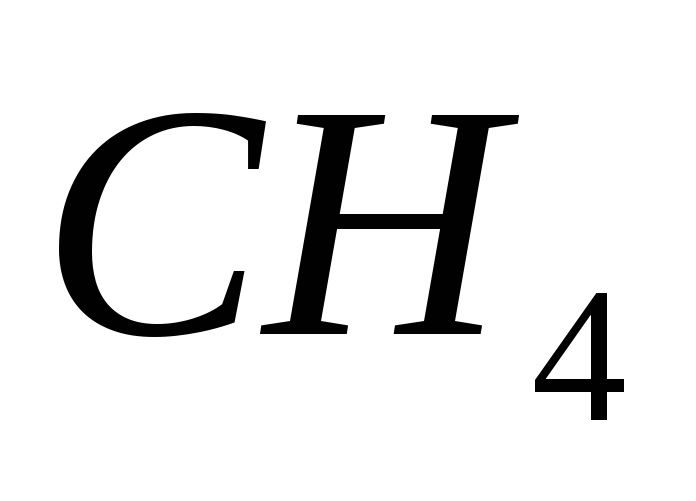

Газовая цементация более продуктивна. При ее проведении изделие нагревают в среде газов, содержащих углерод. Часто используется природный газ, состоящий из метана и пропан-бутановых смесей.

Основная реакция, обеспечивающая науглероживание краевого (поверхностного) слоя:

(аустенит)

Добавляется еще реакция:

аустенит

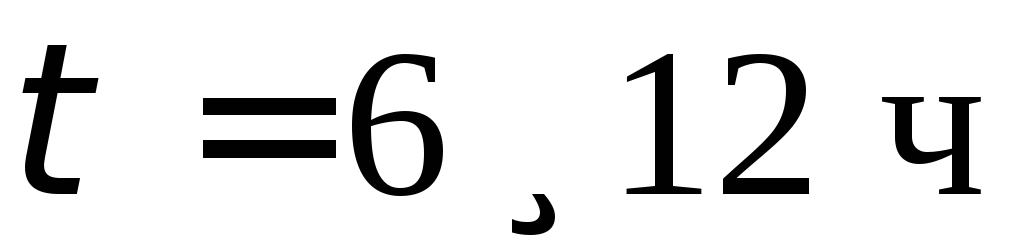

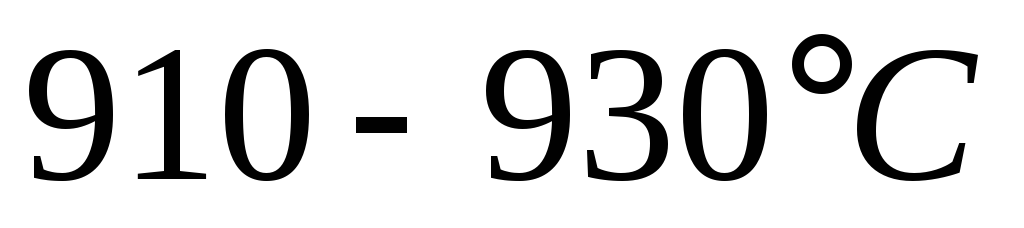

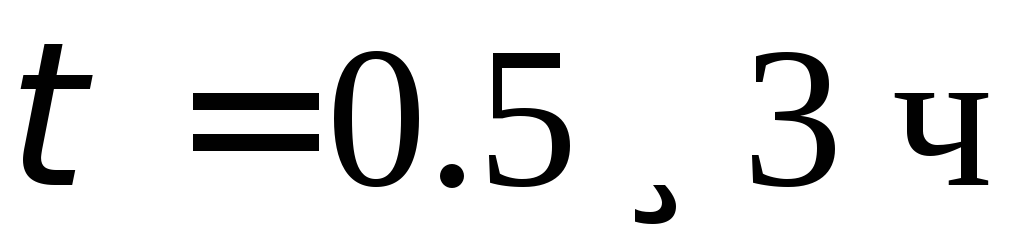

Температура выдержки: ,время выдержки: .

После цементации нужно проводить термическую обработку, потому что на срезе образуется сетка цементита, а кроме того, структура получается крупнозернистой (даже в сердцевине).



Термическая обработка после цементации.

Окончательные свойства формируются только после термической обработки (закалки или низкого отпуска).

Это одна из возможных схем.

1-я закалка – производится для сердцевины изделия. Цель – получение мелкого зерна.

2-я закалка – производится для диффузионного слоя. Цель – получение измельчение зерна и растворение цементитной сетки по границам зерен.

В результате второй закалки в поверхностном слое формируется структура выскооуглеродистого мартенсита.

Затем производится низкий отпуск. Цель – снятие внутренних напряжений. Получается мартенсит отпуска.

Азотирование.

Азотирование – процесс насыщения поверхностного слоя азотом. .

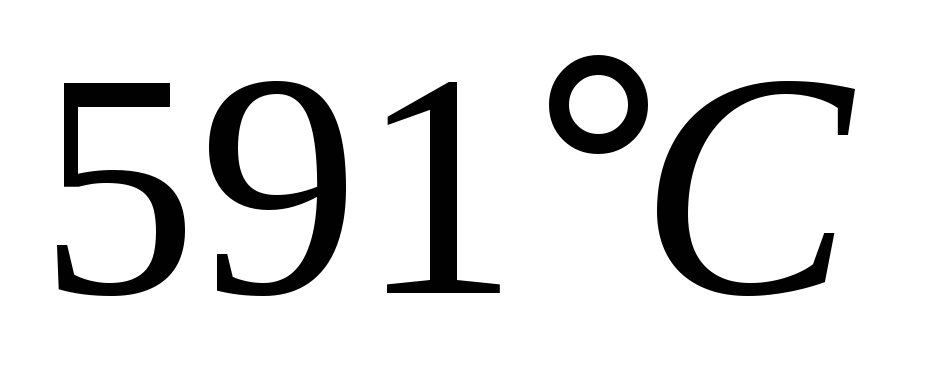

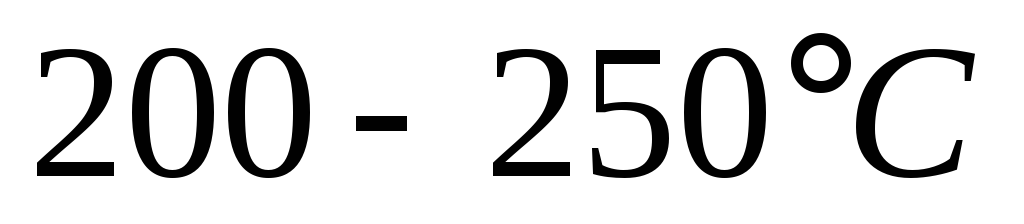

Цель – получение высокой твердости и износостойкости поверхностного слоя, а также его сопротивления коррозии в воде, в атмосфере, в паре и так далее. Твердость азотированного слоя превышает твердость цементованного слоя и остается высокой вплоть до температур , в то время как у цементованного слоя до.

Технология процесса азотирования:

1. Предварительная термообработка (закалка + высокий отпуск). Цель – повышение прочности и вязкости сердцевины изделия.

После термообработки в сердцевине изделия образуется структура сорбит.

2. Механическая обработка детали (резанием), а также шлифование.

3. Защита участков, не подлежащих азотированию (нанесение жидкого стекла).

4. Азотирование.

5. Окончательное шлифование.

Существует газовое и жидкостное азотирование.


Газовое азотирование проводится в герметичных камерах (ретортах), куда с определенной скоростью поступает аммиак, диссоциирующий по следующей реакции:

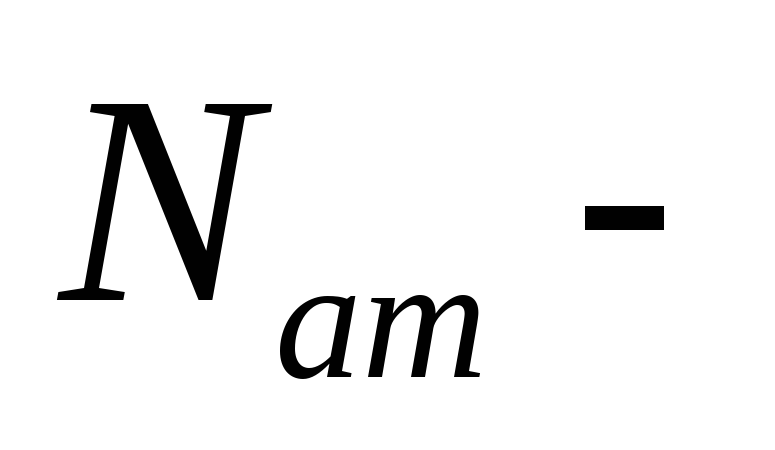

атомарный азот, диффундирующий в кристаллическую решетку металла, образуя следующие фазы:

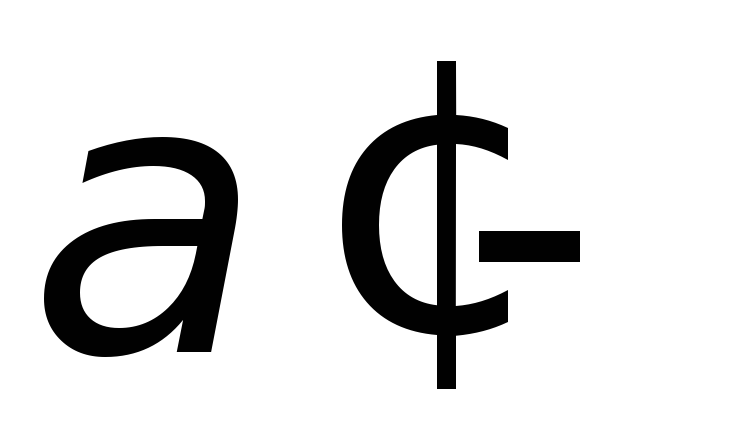

фаза (твердый раствор азота в железе) – азотистый феррит.

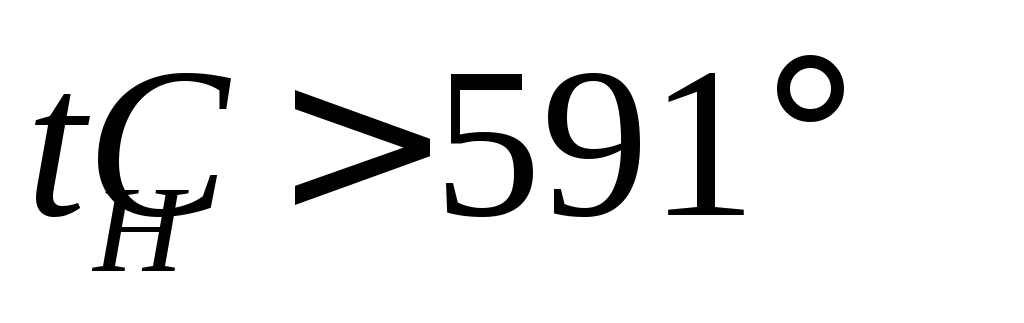

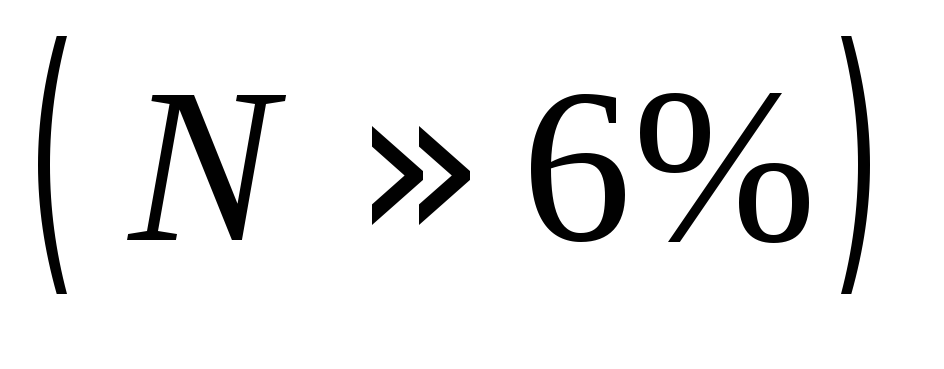

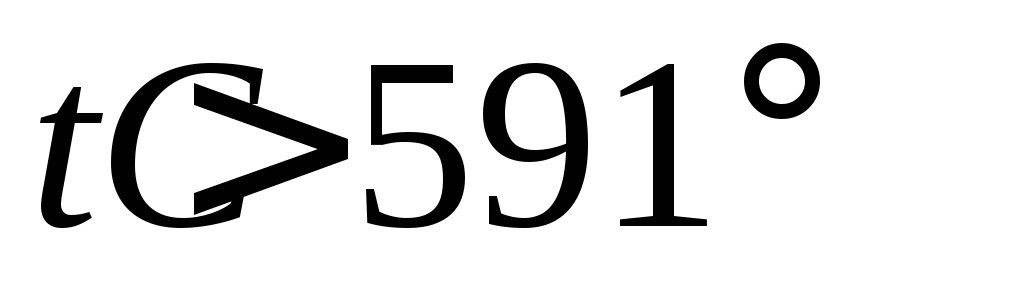

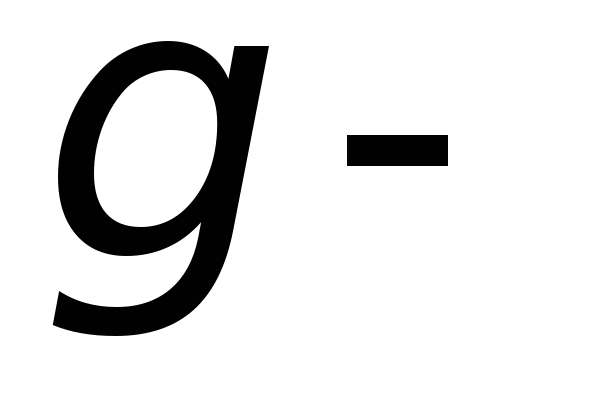

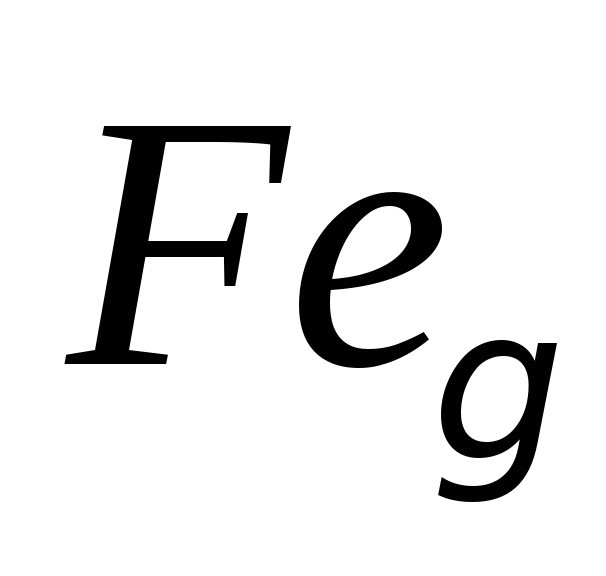

фаза (твердый раствор азота в железе) – азотистый аустенит. Образуется, если(соответствует эвтектоидному превращению).

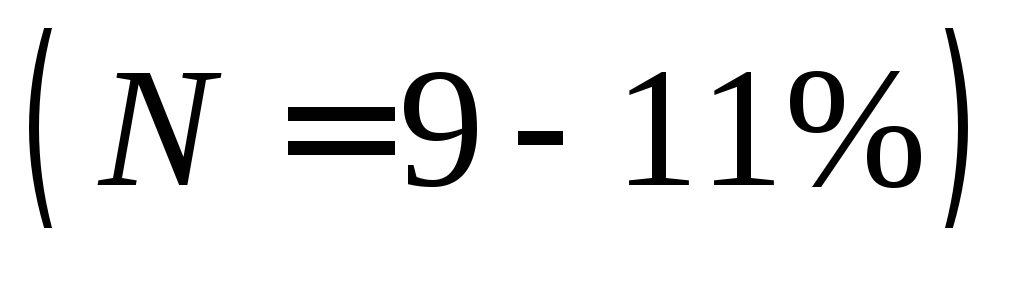

твердая фаза – азотистый мартенсит. Образуется при высокой скорости охлаждения, с .

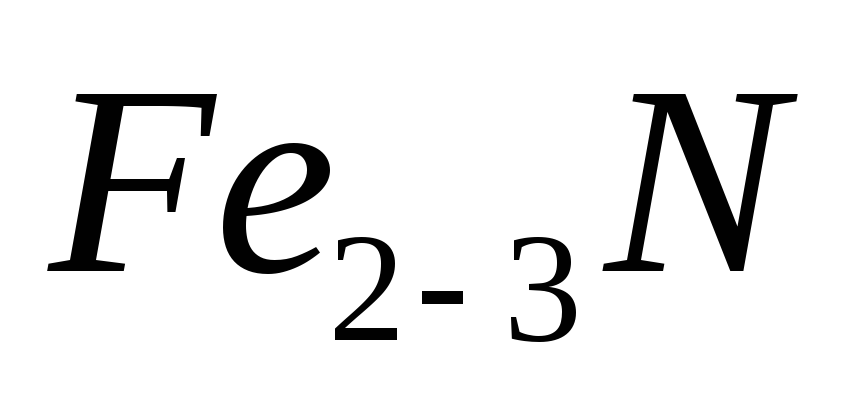

твердый раствор на основе химического соединения .

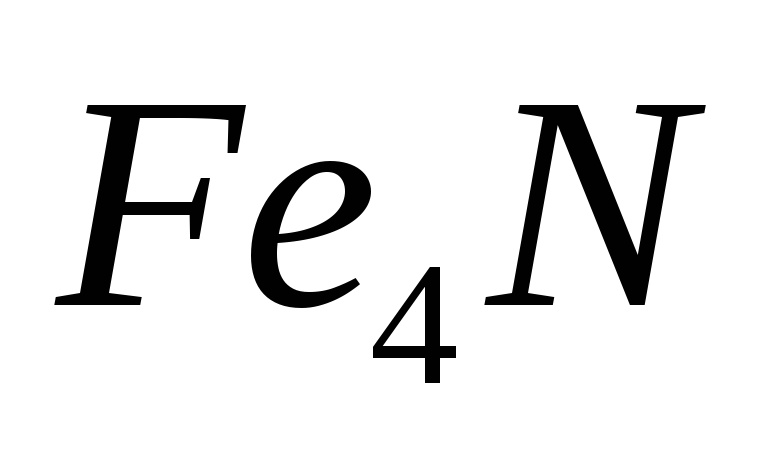

фаза – на основе химического соединения .

Поверхностный слой:

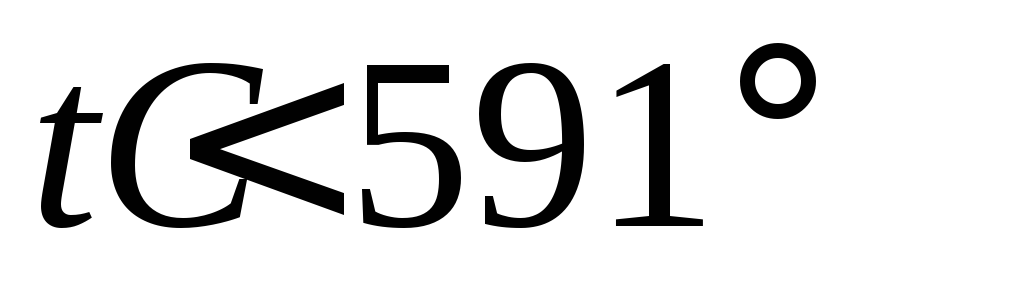

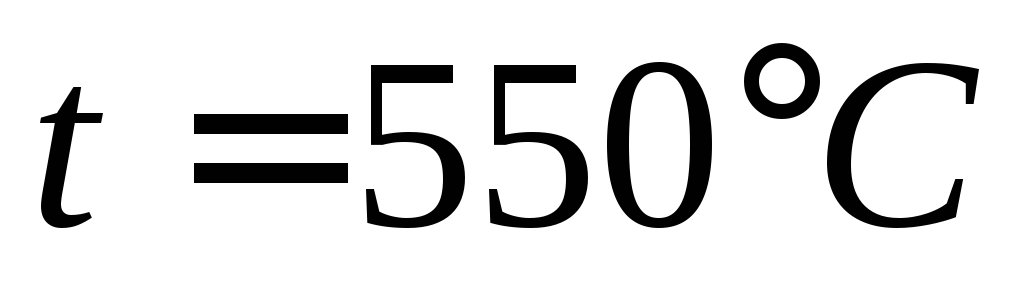

Такая картина наблюдается при .

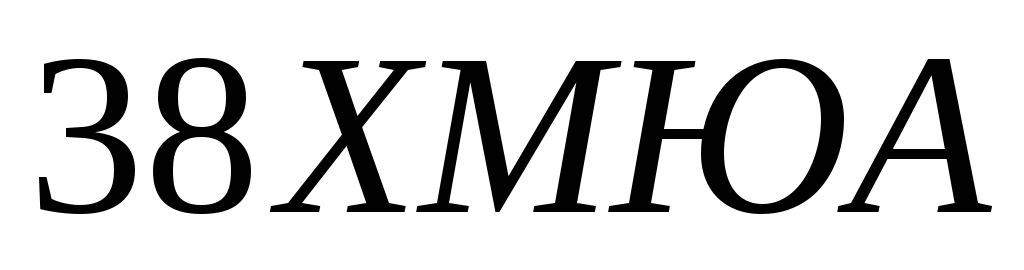

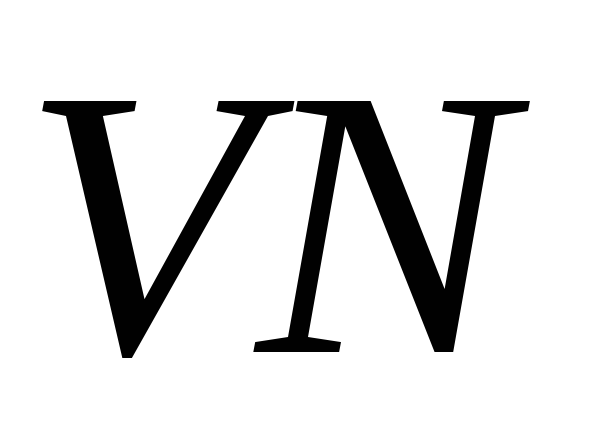

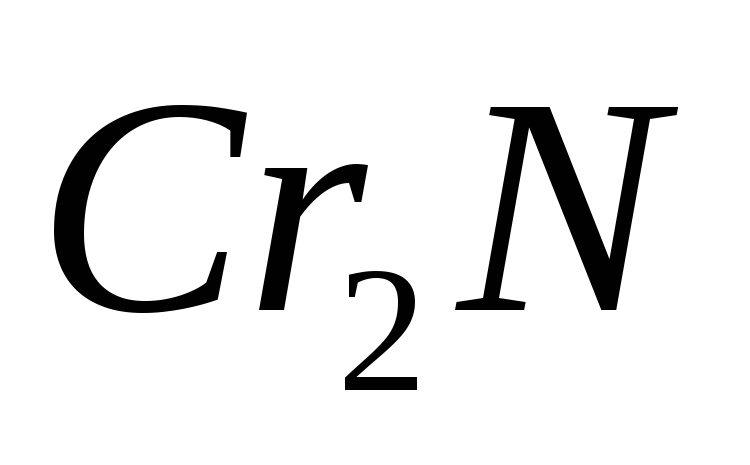

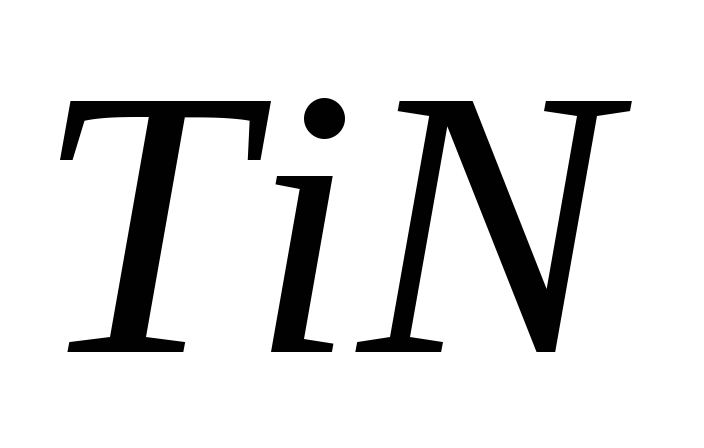

Азотированию подвергают только легированные стали, например . В этих сталях в поверхностном (диффузионном) слое будут образовываться нитриды:,,. Получаем очень высокую твердость и износостойкость.

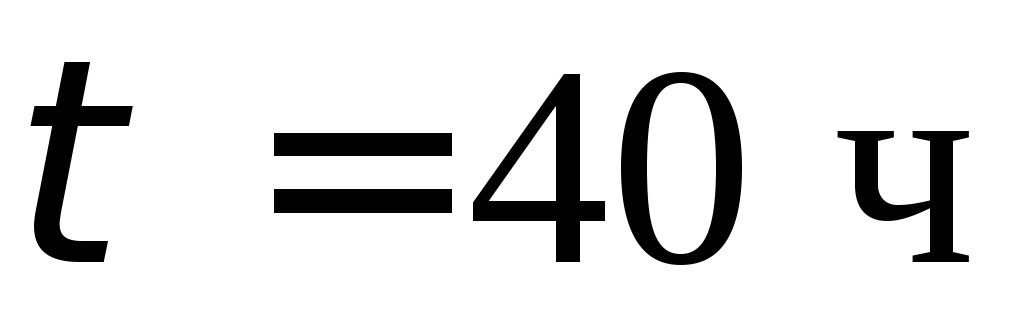

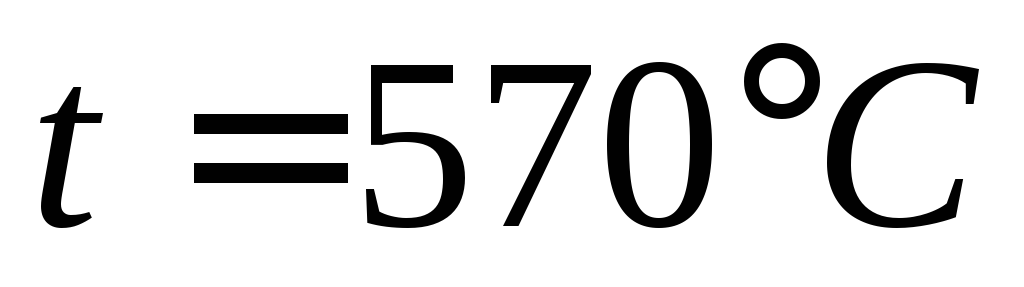

Скорость роста диффузионного слоя будет очень медленная (азотированный слой растет в 10 раз медленнее, чем цементованный). Например, чтобы получить толщину азотированного слоя , нужно выдерживать сталь прив течение(очень длительный процесс).

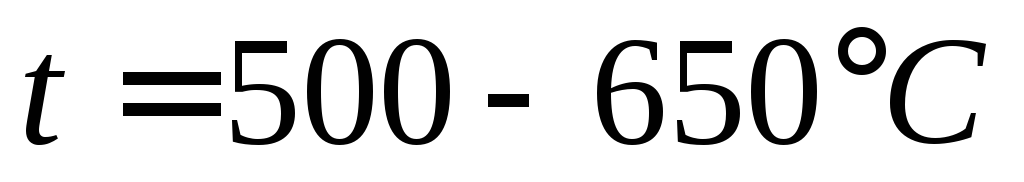

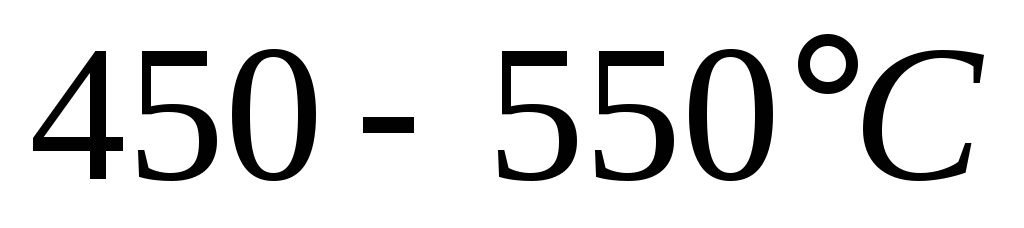

Жидкостное азотирование проводится в жидких средах при в течениев расплавленных цианистых солях.

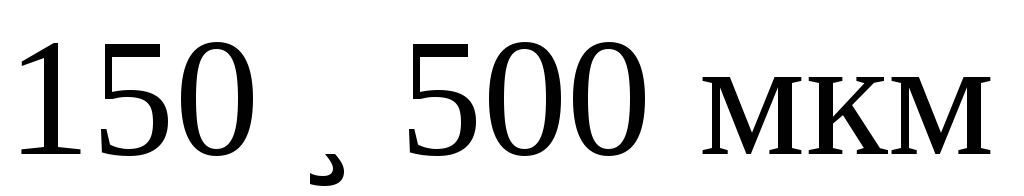

Толщина получаемого азотированного слоя: .

У жидкостного азотирования есть определенное достоинство: размеры детали изменяются незначительно. Недостаток: высокая токсичность.

Жидкостному азотированию подвергают коленчатые валы, шестерни, пресс-формы, штампы и т.д.
