Эмиттерный повторитель (усилитель ОК).

Необходимость в каскадах с повышенным R_ВХ и пониженным R_ВЫХ. Каскад ОК не даёт усиления по напряжению и не поворачивает фазу входного сигнала. Величина напряжения U_бЭ мала и мало меняется при работе каскада. Следовательно, привязан к и повторяет его изменения.

Эквивалентная схема в h – параметрах.

R_б = R₁ || R₂.

1)

2) R_ВХ = R_б ||

R_ВХ = 10…100 кОм (большое).

3) R_ВЫХ определяется при закорачивании входного источника.

R_ВЫХ = R_Э ||

но R_Э >>,

тогда .

R_ВЫХ уменьшается по сравнению со схемой ОЭ.

R_{ВЫХ (ОК)} = 20…100 Ом, что является положительным качеством.

Усилительные каскады в области низких частот.

Ранее рассматривали в области СЧ для упрощения расчёта. Но имеется АЧХ, где k

Уменьшение k_U:

1. из-за разделительного конденсатора С_Р;

2. блокир. конд. С_Э.

Процесс спада плоской вершины импульса связан с процессами перезарядки.

Определение параметров транзистора – h – параметры.

---

1. Определение

h₁₁ – входное сопротивление транзистора. Определяется по входной характеристике транзистора I_б = f(U_бЭ ). В определённой точке (например, рабочей точке) к характеристике проводится касательная и, используя построенный треугольник, определяются ∆U_бЭ и ∆i_б.

[В/мА] → кОм , [ В/А] → Ом

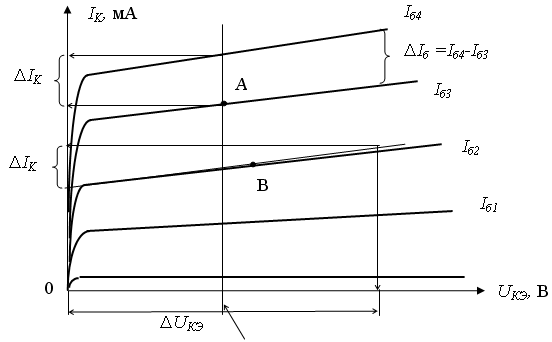

линия U_КЭ = const для заданной точки А.

1)

∆I_К – по проекции на ось тока двух точек двух кривых при U_КЭ = const.

∆I_б – берётся из разности I_б4 и I_б3.

2. Определение выходного сопротивления транзистора

В заданной точке В проводится касательная к кривой, строится треугольник и находятся величины ∆I_К и ∆U_КЭ (см. рис.).

Для нахождения величин h – параметров используются реальные вольт - амперные характеристики транзисторов (справочные или экспериментальные).

---
