Учреждение образования «Белорусский государственный университет информатики и радиоэлектроники»
Кафедра систем и управления
Лабораторная работа №15
«Исследование RS-триггера»
По дисциплине СвСУ
Выполнил: Проверил:
Преподаватель: Русак Л. В.
Минск 2010
Цель работы: построение и изучение принципа работы RS-триггера.
Теория:
Триггерами или, точнее, триггерными системами называют большой класс электронных устройств, обладающих способностью длительно находиться в одном из двух или более устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам - их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.
Отличительной особенностью триггера как функционального устройства является свойство запоминания двоичной информации. Под памятью триггера подразумевают способность оставаться в одном из двух состояний и после прекращения действия переключающего сигнала. Приняв одно из состояний за "1", а другое за "0", можно считать, что триггер хранит (помнит) один разряд числа, записанного в двоичном коде.
RS-триггер, или SR-триггер — триггер, который сохраняет своё предыдущее состояние при нулевых входах и меняет своё выходное состояние при подаче на один из его входов единицы.
При подаче единицы на вход S (от англ. Set — установить) выходное состояние становится равным логической единице. А при подаче единицы на вход R (от англ. Reset — сбросить) выходное состояние становится равным логическому нулю. Состояние, при котором на оба входа R и S одновременно поданы логические единицы, является запрещённым (на графе эти переходы показаны красным), при такой комбинации переход может осуществится в любое состояние триггера. Поэтому необходимо доопределить таблицу истинности.
RS-триггер используется для создания сигнала с положительным и отрицательным фронтами, отдельно управляемыми посредством стробов, разнесённых во времени. Также RS-триггеры часто используются для исключения так называемого явления дребезга контактов.
JK-триггер работает так же как RS-триггер, с одним лишь исключением: при подаче логической единицы на оба входа J и K состояние выхода триггера изменяется на противоположное. Вход J (от англ. Jump — прыжок) аналогичен входу S у RS-триггера. Вход K (от англ. Kill — убить) аналогичен входу R у RS-триггера. При подаче единицы на вход J и нуля на вход K выходное состояние триггера становится равным логической единице. А при подаче единицы на вход K и нуля на вход J выходное состояние триггера становится равным логическому нулю. JK-триггер в отличие от RS-триггера не имеет запрещённых состояний на основных входах, однако это никак не помогает при нарушении правил разработки логических схем. На практике применяются только синхронные JK-триггеры, то есть состояния основных входов J и K учитываются только в момент тактирования, например по положительному фронту импульса на входе синхронизации.
На базе JK-триггера возможно построить D-триггер или Т-триггер. Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединив входы J и К.
Триггер (D от англ. delay — задержка) — запоминает состояние входа и выдаёт его на выход. D-триггеры имеют, как минимум, два входа: информационный D и синхронизации С. Сохранение информации в D-триггерах происходит в момент прихода активного фронта на вход С. Так как информация на выходе остаётся неизменной до прихода очередного импульса синхронизации, D-триггер называют также триггером с запоминанием информации или триггером-защёлкой. Рассуждая чисто теоретически, D-триггер можно образовать из любых RS- или JK-триггеров, если на их входы одновременно подавать взаимно инверсные сигналы.
D-триггер в основном используется для реализации защёлки. Так, например, для снятия 32 бит информации с параллельной шины, берут 32 D-триггера и объединяют их входы синхронизации для управления записью информации в защёлку, а 32 D входа подсоединяют к шине.
Т-триггер по каждому такту изменяет своё логическое состояние на противоположное при единице на входе Т, и не изменяет выходное состояние при нуле на входе T. Т-триггер часто называют счётным триггером. Т-триггер может строиться как на JK, так и на D-триггерах. Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединяя входы J и К. Наличие в D-триггере динамического С входа позволяет получить на его основе T-триггер. При этом вход D соединяется с инверсным выходом, а на вход С подаются счётные импульсы. В результате триггер при каждом счётном импульсе запоминает значение, то есть будет переключаться в противоположное состояние. Т-триггер часто применяют для понижения частоты в 2 раза, при этом на Т вход подают единицу, а на С — сигнал с частотой, которая будет поделена.
Практическая
часть:

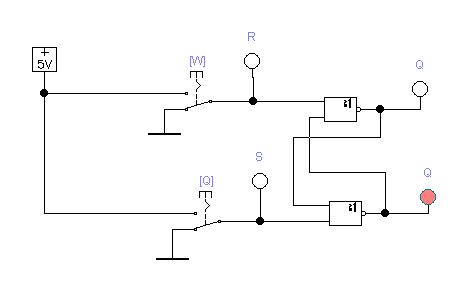

Рисунок 1 - Схема для исследования асинхронного RS-триггера
Таблица 1 - Таблица истинности синхронного RS-триггера
|
R |
S |
Q |
HeQ |
|
0 |
0 |
1 |
1 |
|
1 |
0 |
0 |
1 |
|
0 |
1 |
1 |
0 |
|
1 |
1 |
запрещено |
|

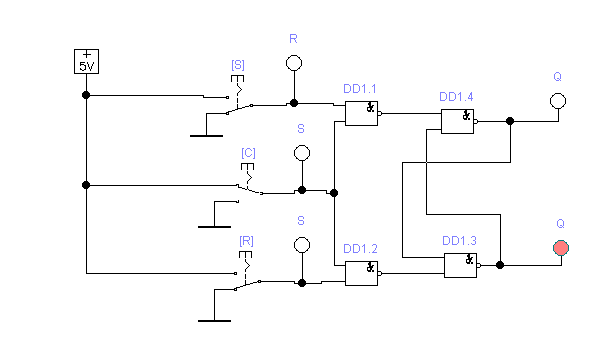

Рисунок 2 - Схема для исследования синхронного RS-триггера
Вывод: в данной лабораторной работе был построен и исследован RS-триггер на логических элементах. Было выявлено, что триггер обладает способностью длительно находиться в одном из двух или более устойчивых состояний и чередовать их под воздействием внешних сигналов, т.е. способность запоминания двоичной информации.
