Учреждение образования «Белорусский государственный университет информатики и радиоэлектроники»
Кафедра систем и управления
Лабораторная работа №8
«Исследование генератора гармонических колебаний»
По дисциплине СвСУ
Выполнил: Проверил:
Преподаватель: Русак Л. В.
Минск 2010
Цель работы: построение схемы и изучение принципа работы генератора гармонических колебаний.
Теория:
Генератор сигналов — это устройство, позволяющее получать сигнал определённой природы (электрический, акустический или другой), имеющий заданные характеристики (форму, энергетические или статистические характеристики и т.д.). Генераторы широко используются для преобразования сигналов, для измерений и в других областях. Состоит из источника (устройства с самовозбуждением, например усилителя охваченного цепью положительной обратной связи) и формирователя (например, электрическим фильтром)
Генераторы гармонических колебаний
Электронным генератором гармонических колебаний называют устройство, преобразующее энергию источника постоянного тока в энергию электромагнитных колебаний синусоидальной формы требуемой частоты и мощности.
Электронные генераторы гармонических колебаний нашли широкое применение в промышленной электронике. Их используют в приборах для контроля состава и качества различных веществ, установках для высокочастотного нагрева металлов, сушки и сварки диэлектриков, химической обработки изделий. Эти функциональные устройства являются одной из составных частей измерительных приборов и автоматических систем.
Электронные генераторы гармонических колебаний классифицируют по ряду признаков, основными из которых являются частота и способ возбуждения.
В зависимости от частоты генераторы подразделяют на низко частотные (0,01—100 кГц), высокочастотные (0,1—100 МГц) и сверхвысокочастотные (свыше 100 МГц). По способу возбуждения различают генераторы с независимым внешним возбуждением и с самовозбуждением. Последний вид генераторов называют автогенераторами.
Генераторы с независимым внешним возбуждением являются, по существу, усилителями мощности с соответствующим частотным диапазоном, на вход которых подаются электрические сигналы от автогенераторов.

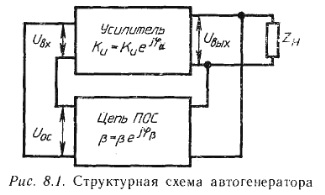

Любой автогенератор электрических колебаний представляет собой усилитель, охваченный цепью положительной обратной связи (рис. 8.1). При ПОС часть выходного напряжения UОС через цепь ПОС поступает на вход усилителя в фазе с входным напряжением, обеспечивающим заданное значение Uвых. Чтобы амплитуда выходного напряжения не изменилась, должно быть выполнено условие Uос=Uвх. Так как Uвх=Uвых/Ku и Uос=βUвых, то из равенства Uос=Uвх следует βUвых=Uвых/Ku, или Kuβ=1.
Это уравнение является условием существования в генераторе незатухающих электрических колебаний. Ему соответствуют два уравнения: Kuβ=1 (1), отражающее баланс амплитуд в автогенераторе, и φu+φβ=2πn (2), отражающее баланс фаз, в котором n=0, 1, 2, 3, ...
Уравнение (1) требует от усилителя такого коэффициента усиления, при котором полностью компенсируются потери напряжения, поступающего через цепь ПОС.
Уравнение (2) определяет условие, при котором в замкнутой системе (усилитель + цепь ПОС) обеспечивается ПОС.
Следует отметить, что уравнение (1) справедливо для установившегося, или стационарного, режима работы автогенератора. При проектировании автогенератора должно быть выполнено условие Kuβ>1. В этом случае при подаче на автогенератор напряжения питания любые сколь угодно малые напряжения на входе (например, напряжения шумов) будут вызывать возрастающие по амплитуде выходные напряжения. По мере увеличения Uвых вследствие нелинейности амплитудной характеристики усилителя его коэффициент усиления Ки будет уменьшаться.
В Kuβ=1 зависимости от вида амплитудной характеристики усилителя различают мягкий (рис. 8.2, а) и жесткий (рис. 8.2, б) режимы самовозбуждения. На рис. 8.2 кривая Кu отражает зависимость выходного напряжения усилителя от входного, поступившего по цепи ПОС, а прямая β— зависимость входного напряжения усилителя от выходного. При мягком режиме самовозбуждения для возникновения электрических колебаний в генераторе необходимо и достаточно выполнение условий (1) и (2). При жестком режиме самовозбуждения, кроме этих условий, для возникновения колебаний в первоначальный момент на входе усилителя необходимо задать напряжение Uвх>Uвх1
Для получения синусоидального выходного напряжения необходимо, чтобы условия (1) и (2) выполнялись только для некоторой одной частоты. С этой целью цепь ПОС должна обладать избирательными свойствами. Такие свойства, как известно, имеют параллельный колебательный LC- контур (последовательный контур применяется очень редко) и RС-цепи.
Практическая часть:
Рисунок 1 - Схема для исследования автогенератора, собранного по
схеме емкостной трехточки
Рисунок 2 - Наблюдение самовозбуждения генератора
Рисунок 3 - Схема для исследования автогенератора на ОУ с мостом
Вина
Рисунок 4 - Осциллограммы напряжения на конденсаторе и выходного
сигнала
Вывод: в ходе работы был изучен принцип работы генератора гармонических колебаний. Было выяснено, что возбуждение колебаний в RC генераторах обусловлено наличием в них обратной связи, самовозбуждение схемы будет происходить, когда коэффициент усиления будет стремиться к бесконечности.
