а) б)

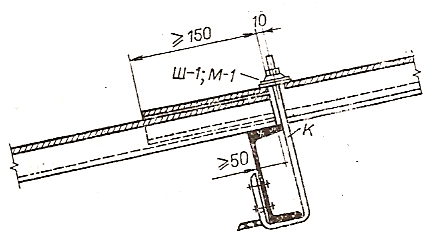

Рисунок 46 - Кровля из асбестоцементных листов:

а – крепление листов к прогонам;

б – деформационный шов

Долговечность асбестоцементных кровель можно повысить гидрофобизацией листов, а также применением податливых креплений листов к прогонам. Наряду с неокрашенными выпускают асбестоцементные листы с различными по цветовой гамме покрытиями. Листы покрывают тонким водонепроницаемым слоем битумной эмульсии или парафина, а также гидрофобизуют их кремнийорганическими составами, обеспечивающими полную водонепроницаемость асбестоцемента.

Крепят листы к прогонам шурупами или болтами, а головки их, выступающие над поверхностью листов, закрывают противокоррозионными колпачками.

Металлические кровли

Холодные кровли из стальных профилированных листов устраивают аналогично кровлям отапливаемых зданий, в которых отсутствует теплоизоляция. Оцинкованный профнастил укладывают на прогоны, устанавливаемые по узлам стропильных ферм, и крепят к ним самонарезающими болтами в каждой волне (рис. 47а). В средней ендове и в коньке покрытия зазоры между настилами перекрывают специальными полосами из оцинкованной кровельной стали сечением 240х0.8 мм. По длине настилы соединяют комбинированными заклепками с шагом 500 мм. В местах устройства температурных швов в покрытии применяют стальные компенсаторы (рис. 47б).

Наиболее перспективны кровли из алюминиевых листов, которые не подвергаются коррозии и благодаря большой отражательной способности хорошо противостоят температурным изменениям, имеют малый вес (в 3 раза легче асбестоцементных и почти в 20 раз – железобетонных покрытий). Алюминиевые листы выпускают профилированными (волнистыми) и плоскими.

Для предохранения от электрохимической коррозии мест соприкосновения алюминиевых листов со стальными прогонами последние покрывают специальной грунтовкой или оклеивают тканью, пропитанной защитным материалом.

В примыканиях к стенам, фонарям и конькам применяются специальные штампованные фасонные детали.

Стальные профилированные листы в целях повышения долговечности кровли покрывают цинком (гальваническим способом) или синтетическим лаком. Гальванизация стальных кровельных листов все же не исключает опасности появления коррозии в местах нарушения оцинковки, а потому такой настил нужно периодически окрашивать.

Металлическую кровлю также выполняют из рулонированного тонколистового материала (стали или алюминиевого сплава) толщиной 1 мм. Устраивают такую кровлю следующим образом: к прогонам, расположенным через 1,5 м на уровне верхних полок крепят поперечные элементы – распорки с шагом 2 м. На созданные ячейки каркаса размером 1,5х2 м опирают кровельные ленты, которые для придания кровле необходимой жесткости и получения гладкой поверхности натягивают и приваривают к прогонам и распоркам точечной сваркой. Алюминиевые ленты прикрепляют к каркасу специальными клямерами.

а) б)

Рисунок 47 - Кровля из профилированных листов:

а) крепление профилированных листов к прогонам;

2 - самонарезающие болты;

б) деформационный шов;

4 - прогоны; 5 - самонарезающие болты;

6 - ось поперечного температурного шва

Водоотвод с покрытий

Многопролетные производственные здания со скатными или плоскими покрытиями проектируют, как правило, с внутренним водоотводом, при этом в целях унификации конструктивных элементов покрытий не следует устраивать наружный водоотвод с крайних скатов кровли. Внутренние водостоки не следует устраивать в покрытиях над неотапливаемыми помещениями, при кровлях из асбестоцементных листов, в покрытиях по деревянным несущим конструкциям, а также в случае отсутствия на площадке строительства ливневой канализации.

Покрытия многопролетных неотапливаемых зданий с внутренним водоотводом допускается проектировать при наличии производственных тепловыделений, обеспечивающих положительную температуру внутри зданий или при устройстве специального обогрева водосточных воронок и труб.

Нельзя устраивать сток воды с утепленных покрытий над отапливаемыми помещениями на холодную кровлю неотапливаемых зданий.

Размещение водосточных воронок на кровле производят в зависимости от конструктивного решения здания, профиля кровли и допустимой площади водосбора на одну воронку.

На скатных кровлях водосточные воронки располагают в пониженных ее участках – ендовах. При плоских покрытиях в каждом ряду колонн устанавливают не менее одной воронки. Площадь водосбора, приходящаяся на одну воронку, определяют расчетом в зависимости от типа и уклона кровли, а также от конструкций водосточной системы. Максимальная площадь водосбора на одну водосточную воронку не должна превышать величин, приведенных в таблице 2.

Таблица 2

q_{20 , л/с на 1га} – интенсивность дождя продолжительностью 20 минут

При проектировании системы внутренних водостоков и определении площади кровли на одну воронку интенсивность дождя продолжительностью 20 минут принимают в зависимости от района строительства (по картам, приведенным в указаниях по проектированию внутренних водостоков зданий СН 264-63).

Расстояния между воронками для скатных кровель должно быть не более 48 м. В плоских покрытиях максимальная длина пути воды не должна превышать 150 м.

Расположение воронок на кровле должно иметь единую стандартную привязку к модульным координационным осям здания: к продольным осям – 450 мм, к поперечным – 500 мм. При такой привязке обеспечивается единообразное расположение и устройство отверстий в унифицированных плитах покрытий для установки водоприемных воронок.

К одному стояку обычно предусматривают присоединение минимального числа воронок. В случае присоединения двух воронок их располагают симметрично по отношению к стояку. Для увеличения пропускной способности воронок подвесные трубопроводы с несколькими водосточными воронками (в случае их наличия) располагают от поверхности кровли на расстоянии, равном не менее 12 диаметров патрубка воронки.

Воронки и патрубки изготавливают из чугуна. В местах отверстий для установки водоприемных воронок основной гидроизоляционный ковер усиливают двумя слоями рубероида и одним слоем стеклоткани на мастике размером 0.5х0.5 м и прижимают специальным кольцом.

Над помещениями с избыточными выделениями тепла в кровлях по настилу из железобетонных плит и по стальному профилированному настилу уширенный патрубок устанавливают в стальной поддон. В месте отверстия стальной настил усиливают парными уголками. В утепленных кровлях по настилу из железобетонных плит патрубок устанавливают в специальный керамзитобетонный блок или кольцо из асбестоцементной трубы.

Устройство водоприемной воронки в покрытии с настилом из железобетонных плит приведено на рис.48.

Рисунок 48 - Водоприемная воронка
