Продолжение таблицы Л.1
|
Помещения |
Система отопления (отопительные приборы, теплоноситель, предельная температура теплоносителя или теплоотдающей поверхности) |
|
в) категорий Г1, Г2 и Д, без выделения пыли и аэрозолей
|
Воздушное. Водяное и паровое, с ребристыми трубами, радиаторами и конвекторами, при температуре теплоносителей: воды — 150 °С, пара — 130 °С. Водяное, с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с 6.15). Газовое и электрическое, в том числе с высокотемпературными излучателями (в соответствии с 5.7 и 6.17) |
|
г) категорий Г1, Г2 и Д, с повышенными требованиями к чистоте воздуха
|
Воздушное. Водяное, с радиаторами (без оребрения), панелями и гладкими трубами, при температуре теплоносителя 150 °С. Водяное, с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с 6.15) |
|
д) категорий Г1, Г2 и Д, с выделением негорючих пыли и аэрозолей
|
Воздушное. Водяное и паровое, с радиаторами, при температуре теплоносителей: воды — 150 °С, пара — 130 °С. Водяное, с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с 6.15). Электрическое и газовое, с температурой на теплоотдающей поверхности 150 °С |
|
е) категорий Г1, Г2 и Д, с выделением горючих пыли и аэрозолей
|
Воздушное. Водяное и паровое, с радиаторами и гладкими трубами, при температуре теплоносителей: воды — 130 °С, пара — 110 °С. Водяное, с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с 6.15) |
|
ж) категорий Г1, Г2 и Д, со значительным влаговыделением
|
Воздушное. Водяное и паровое, с радиаторами, конвекторами и ребристыми трубами, при температуре теплоносителей: воды — 150 °С, пара — 130 °С. Газовое, с температурой на теплоотдающей поверхности 150 °С |
|
к) с выделением возгоняемых ядовитых веществ |
По нормам технологического проектирования
|
|
12 Лестничные клетки, пешеходные переходы и вестибюли |
Водяное и паровое, с радиаторами, конвекторами и калориферами, при температуре теплоносителей: воды — 150 °С, пара — 130 °С. Воздушное |
|
13 Тепловые пункты |
Водяное и паровое, с радиаторами и гладкими трубами, при температуре теплоносителей: воды — 150 °С, пара — 130 °С |
|
14 Отдельные помещения и рабочие места в неотапливаемых и отапливаемых помещениях с температурой воздуха ниже нормируемой (кроме помещений категорий А, Б и В1—В4) |
Газовое и электрическое, в том числе с высокотемпературными излучателями (в соответствии с 5.7 и 6.17)
|
|
Примечания 1 Для помещений, указанных в поз. 1 (кроме жилых) и поз. 10, допускается применять однотрубные системы водяного отопления с температурой теплоносителя до 130 °С при использовании в качестве отопительных приборов конвекторов с кожухами — при скрытой прокладке или изоляции участков, стояков и подводок с теплоносителем, имеющим температуру выше 105 °С для помещений, указанных в поз. 1, и выше 115 °С — для помещений, указанных в поз. 10, а также при соединении трубопроводов сваркой в пределах обслуживаемых помещений. 2 Температуру воздуха при расчете систем воздушного отопления, совмещенного с приточной вентиляцией или кондиционированием воздуха, следует определять в соответствии с требованиями 7.10. 3 Отопление газовыми приборами в зданиях V—VIII степеней огнестойкости не допускается. |
Глава 7 Сантехнические устройства предприятия отрасли
7.1 Отопление
Система отопления предприятий молочной промышленности должна отвечать требованиям СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование воздуха», ТКП 45-3.02-90-2008 (02250) «Производственные здания. Строительные нормы проектирования», ТКП 45-3.02-209-2010 (02250) Административные и бытовые здания. Строительные нормы проектирования.
Для системы отопления производственных и вспомогательных зданий предпочтительнее использовать в качестве теплоносителя перегретую воду; допускается также использование водяного насыщенного пара.
Для отопления зданий, удаленных от тепловых сетей предприятий или за пределами промплощадки (насосные системы канализации, водонапорные башни и т. п.), а также в отапливаемых помещениях, расположенных в контурах холодильников и складов, допускается в качестве источника тепла использовать электроэнергию.
В неотапливаемых складах отопление следует устраивать лишь в подсобных помещениях для длительного пребывания обслуживающего персонала (в течение рабочего дня). Отопление складов следует предусматривать при необходимости поддержания в них определенной температуры, необходимой для режима хранения продуктов или материалов.
Во всех производственных цехах и вспомогательных помещениях основного производства в качестве нагревательных приборов должны применяться радиаторы, конструкция которых обеспечивает доступную очистку их от пыли (лучше регистры из гладких труб).
В термостатных помещениях для создания необходимой по технологии температуры следует предусматривать паровое отопление от системы производственного теплоснабжения с применением в качестве нагревательных приборов регистров из гладких труб.
Обеспечить теплом предприятия молочной промышленности можно от собственных котельных и источников централизованного теплоснабжения населенного пункта, где строится предприятие Эффективность действия теплосистем в основном зависит от географического месторасположения предприятий, рационального варианта компоновочно-конструктивного решения здания и ограждающих конструкций.
В связи с применением новых строительных материалов, особенно сборного и монолитного железобетона, применением легких бетонов и пористых утеплителей строительная практика стала играть большую роль в определении эффективности и экономичности конструкций, решении вопросов сравнительной оценки выбора материала, размера конструкций и частей здания.
Рационально спроектированные наружные ограждения конструкции зданий должны удовлетворять следующим теплотехническим требованиям:
♦ обладать достаточными теплозащитными свойствами;
♦ температура внутренних поверхностей при эксплуатации не должна быть слишком низкой во избежание появления конденсата на стенах и на потолках верхних этажей;
♦ воздухопроницаемость стен зданий не должна превосходить допустимого предела;
♦ необходимо сохранять нормальную влажность ограждений, так как увлажнение ухудшает их теплозащитные свойства и уменьшает долговечность ограждений;
♦ материалы, предназначенные для защиты зданий от теплообмена с окружающей средой, должны обладать достаточными теплозащитными свойствами. Особо важное значение имеет теплопроводность материала ограждающих конструкций. Для обеспечения в холодный период года необходимой температуры в зданиях и помещениях с постоянным или длительным пребыванием в них людей и в цехах, в которых поддержание положительной температуры необходимо по технологическим причинам, устраивают системы отопления или используют для обогрева помещений имеющиеся в них теплоносители. Системы отопления разделяют по следующим конструктивным признакам и параметрам:
♦ месту размещения генератора тепла относительно отапливаемых помещений — на местные и центральные;
♦ виду теплоносителя, подводящего тепло к отапливаемым помещениям, — на водяные, паровые и воздушные;
♦ параметрам теплоносителя — на водяные системы с водой, нагретой ниже 100°С или выше 100°С (перегретой), и паровые системы низкого и высокого давления;
♦ передаче тепла отапливаемым помещениям — конвективные, лучистые;
♦ способу циркуляции — на естественные (гравитационные), искусственные (насосные);
♦ конструктивным особенностям, отличающим системы друг от друга схемой прокладки магистральных трубопроводов и стояков — с нижней и верхней, однотрубной и двухтрубной схемой.
Выбор того или иного вида системы отопления зданий, вида теплоносителя, топлива, а также типов нагревательных приборов следует принимать в соответствии с характером и назначением отдельных зданий, сооружений и помещений, руководствуясь СНБ.
Системы воздушного отопления подразделяют на отопительные и отопительно-вентиляционные. Отопительно-вентиляционные системы на предприятиях молочной промышленности по принципу устройства подразделяются на децентрализованные и центральные, прямоточные и с рециркуляцией воздуха.
Централизованные системы воздушного отопления применяют в производственных помещениях, в которых по условиям технологии и для создания нормальных санитарно-гигиенических условий необходима приточная вентиляция. В этом случае воздушное отопление совмещают с приточной вентиляцией или кондиционированием воздуха.
Теплотехнический
расчет отопления необходимо производить
в соответствии с требованиями .
Тема
лекции: Инженерные системы промышленных
предприятий
Теплотехнический
расчет – это комплекс действий,
направленный на определение мощности
оборудования (или объема газа), необходимого
для отопления конкретного объекта.
Полученный в результате этих действий показатель будет являться критерием для правильного подбора оборудования.

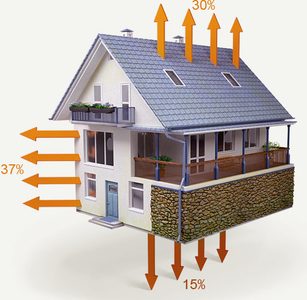

Для теплотехнического расчета используется несколько типов данных об объекте. К ним относятся габариты помещения или указанного здания и его объем. Помимо этого используются такие показатели как площадь окон и качество остекления, имеющаяся теплоизоляция, толщина стен и наличие утепляющих прослоек и так далее. Это позволяет выявить объем теплопотерь данного здания.
Теплотехнический расчет позволяет получить объективные данные о необходимой тепловой мощности. После чего проводится подбор соответствующего оборудования.
На
молочных предприятиях проектируется
водяное отопление. Поверхность
нагревательных приборов следует
исчислять в эквивалентных квадратных
метрах. Эквивалентным квадратным метром
(экм) называется такая поверхность
прибора, теплоотдача которой равна 435
кДж/м2
при перепаде средних температур
теплоносителя и воздуха помещения в
64,5 К.
Проектирование центральной системы отопления заключается в следующем: по строительным чертежам определяют теплопотери каждого помещения, по технологическим чертежам — тепловой баланс в помещениях. Для каждого помещения определяют поверхность нагрева приборов отопления и на плане отмечают их положение.
Количество влаги (в кг/ч), испаряющейся со смоченной поверхности пола, определяют по общей формуле:
