“Исследование тлеющего разряда”

Цель работы:

1. Ознакомиться с основными формами тлеющего разряда.

2. Исследование работы стабилизаторов тлеющего разряда.

Расчет стабилизатора напряжения с лампой тлеющего разряда. Схема лабораторной установки.

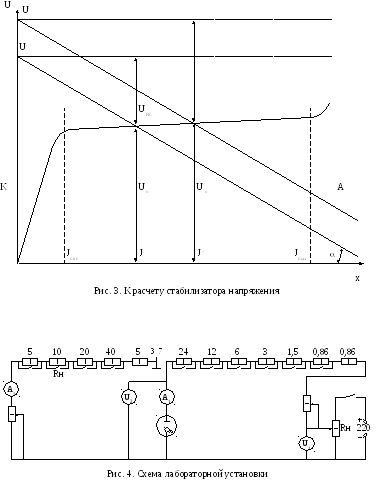

Для расчета схемы включения, изображенной на рис. 2, рассмотрим работу стабилизатора напряжения. Для этого придется воспользоваться ВАХ стабилитрона, т.к. это нелинейный элемент схемы (рис. 3).

Допустим, что величина входного напряжения дана - , в этом случае прямая, проведенная через значение на оси ординат к оси абсцисс под углом (линия сопротивления) при пересечении с ВАХ дает точку устойчивого горения разряда в данном режиме. При этом будет и на нагрузке, т.к. она подключена параллельно стабилитрону, а - значение напряжения на балластном сопротивлении , создаваемое . При изменении величины входного напряжения например, в сторону увеличения, до значения линия сопротивления переместится параллельно себе самой и дает новую точку пересечения с ВАХ стабилитрона. При этом будет незначительно отличаться от , а падение напряжения на балластном сопротивлении изменится за счет увеличения . Таким образом, при работе стабилизатора напряжения рабочая точка будет перемещаться по ВАХ. Ограничив ее движение в пределах пологой части характеристики, достаточной для качественной стабилизации напряжения, получаем значение и , в пределах которых и будет работать стабилитрон.

---

Рассматривая схему рис. 2, можно записать:

; , отсюда

учитывая, что , можно записать:

Корректная величина выбирается в зависимости от того, как изменяется входное напряжение . Если изменение одинаково как в сторону увеличения, так и в сторону уменьшения, то расчетная точка берется посередине рабочего участка ВАХ, и тогда , если же изменение входного напряжения несимметричны, то рабочая точка для расчета выбирается исходя из закона пропорциональности.

На рис. 2 приведена схема включения стабилитрона в качестве стабилизатора напряжения, где:

- номинальное значение входного напряжения;

- номинальное значение выходного стабилизированного

напряжения;

- сопротивление нагрузки;

- балластное сопротивление;

- ток в общей цепи при номинальном значении входного

напряжения;

- номинальный ток нагрузки;

- ток через стабилизатор при нормальном значении входного

напряжения.

В предлагаемой работе схема лабораторного стенда (рис. 4) позволяет проводить исследование стабилизаторов тлеющего разряда типа СГ2С, СГ3С, СГ4С, СГ2П, СГ15П, СГ16П. Балластное сопротивление и сопротивление нагрузки выполнены так, что можно установить требуемое значение тока нагрузки и необходимую по расчету величину балластного сопротивления.

---

Ц епь нагрузки точками 3 – 7 заводится на соответствующие гнезда ламповой панели стабилитрона. В цоколе стабилитронов штырьки 3 – 7 закорочены между собой перемычками. Это делается для того, чтобы в момент замены лампы, когда она вынимается из панели, нестабилизированное напряжение источника питания не могло воздействовать на нагрузку.

---
