счет воздействия ветра (ветровой напор). Естественный воздухообмен
обеспечивается за счет инфильтрации воздуха через поры строительных
материалов наружных стен, неплотностей и мелких щелей в них, а также
через форточки и фрамуги. Указанный вид воздухообмена относится к не-
организованной естественной вентиляции и используется, как правило, в
жилых и общественных зданиях.
В производственных помещениях с нагревающим микроклиматом ис-
пользуется организованная (управляемая) естественная вентиляция, назы-
ваемая аэрацией, которая широко применяется в горячих цехах (литейных,
термических, кузнечных и др.).
Это самый дешевый вид вентиляции, на эксплуатацию которой затра-
чивается меньше материальных средств, чем на механическую, и не требу-
ется обслуживание со стороны высококвалифицированного персонала.
Однако при ее эксплуатации имеется ряд недостатков:
–
–
–
–
используется только как общеобменная;
воздух, при поступлении в рабочее помещение, не подвергается
предварительной обработке (очистке, подогреву, увлажнению);
при помощи аэрации невозможно равномерное распределение тем-
пературы и концентраций вредных веществ в воздухе рабочей зоны;
удаляемый из производственного помещения воздух не очищается
перед выбросом в атмосферу.
При аэрации естественный воздухообмен в помещениях осуществля-
ется за счет разности температур наружного и внутреннего воздуха, т. е.
теплового давления. Чем больше величина теплового давления, а также
расстояние по вертикали между приточными и вытяжными отверстиями,
тем интенсивнее воздухообмен. Удаление воздуха осуществляется через
конструктивные элементы — светоаэрационные фонари, расположенные в
кровле здания. При их отсутствии, в перекрытиях зданий устраиваются
специальные каналы или шахты, функционирующие под действием тепло-
вого напора. Для полного использования ветрового напора шахты снабжа-
ются специальными насадками — дефлекторами, представляющими со-
бой оголовки специальной формы, обеспечивающие наиболее эффективное
удаление воздуха из помещения под совместным действием теплового и
ветрового напоров.
При аэрации (рис. 1) поступление воздуха в рабочее помещение в лет-
нее время происходит через нижние проемы (окна), расположенные на вы-
соте 1,0–1,5 м от уровня земли. Зимой, в целях предупреждения переохла-
ждения рабочих, поступление свежего воздуха организовывают через
верхние боковые проемы, расположенные на высоте не менее 4–6 м.
Чтобы обеспечить возможность поступления наружного воздуха через
аэрационные проемы, расположенные в стене, здание должно быть сво-
бодно по периметру, т. е. отвечать определенным архитектурным требова-
6
ниям. Наилучшие условия аэрации создаются в однопролетных одноэтаж-
ных зданиях достаточной высоты. Аэрация однопролетного здания проис-
ходит удовлетворительно, если его ширина не более 20–25 м. При ширине
здания 30 и более метров устраивают механическую вентиляцию. Допус-
кается размещение аэрируемых цехов на верхних этажах многоэтажных
зданий.
1
2
3

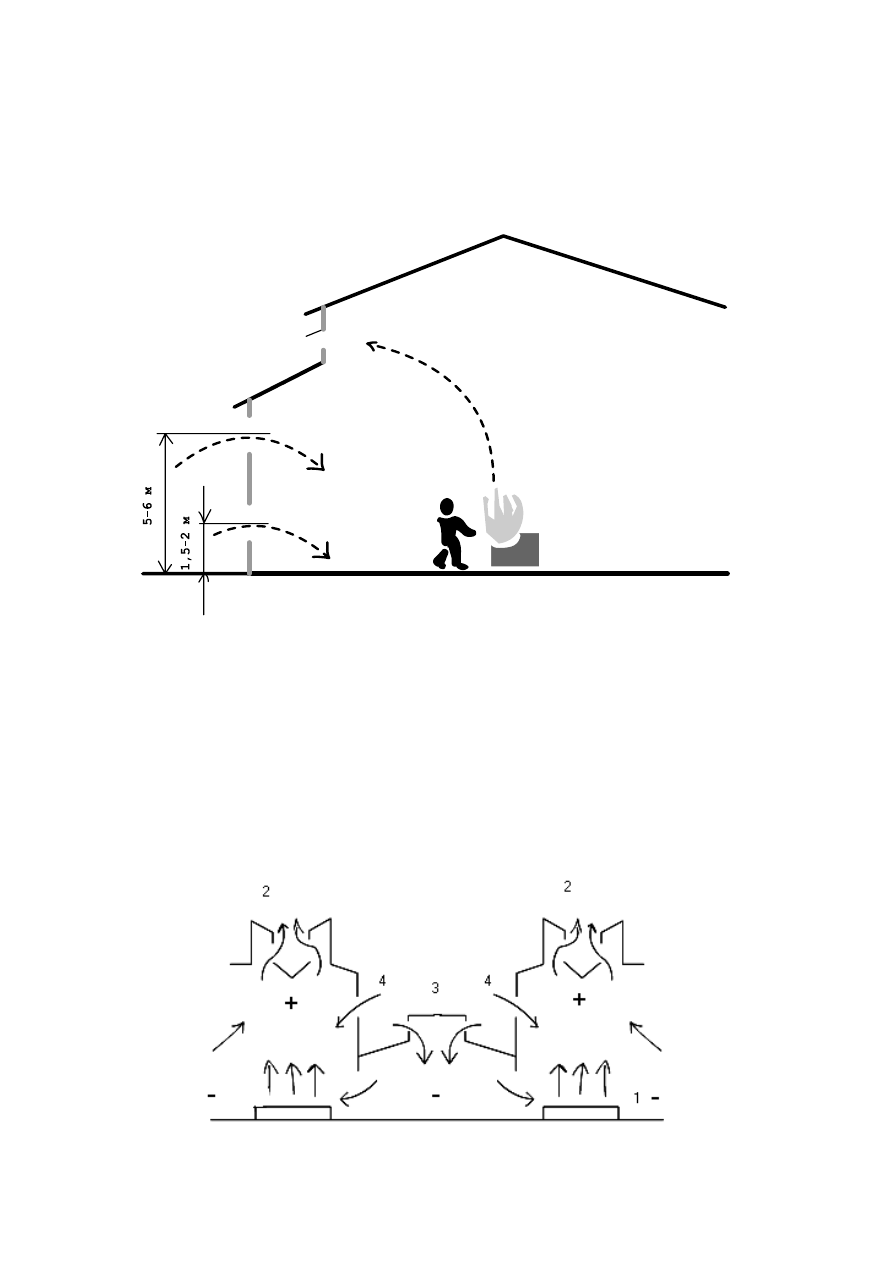

Рис. 1. Схема аэрации однопролетного производственного здания:
1 — светоаэрационный фонарь; 2, 3 — боковые проемы в стене производственного
здания
Значительно сложнее организовать аэрацию в многопролетных здани-
ях, ширина которых может достигать 100–200 и более метров.
Главным условием аэрации многопролетного здания (рис. 2) является
правильное чередование горячих и холодных цехов: холодный цех должен
находиться между 2-мя горячими, пролеты которых разделены перегород-
ками (для усиления тяги они не доходят до пола на 2 м). Причем, высота
холодных цехов должна быть меньше чем у горячих.
7
Рис. 2. Схема аэрации многопролетного здания:
1 — нижний боковой проем; 2 — светоаэрационный фонарь; 3 , 4 — верхние боковые
проемы
Над горячими цехами (пролетами) устраиваются вытяжные фонари
или шахты, а в перепаде высот соседних холодных цехов оборудуются
приточные проемы в наружных стенах. Из горячих пролетов цеха тепло-
вые потоки вытекают через фонари наружу, создавая в нижней зоне поме-
щения разряжение, побуждающее поступлению наружного воздуха через
приточные проемы холодного помещения.
Холодный воздух (рис. 2) поступает в горячие цеха через боковые
проемы наружных стен 1-го и 3-го горячих пролетов и через аэрационные
фонари холодного пролета, а затем в помещение горячих цехов через спе-
циальные отверстия, образованные перегородками и полом.
Если по технологическим требованиям невозможно чередование горя-
чих и холодных цехов, то необходимо оборудование общеобменной при-
точно-вытяжной вентиляции с механическим побуждением.
В горячих цехах, где требуется создание небольших воздухообменов и
имеется групповое размещение оборудования, удаление теплого воздуха
можно осуществлять через шахты, которые для усиления тяги снабжаются
дефлекторами.
М
ЕХАНИЧЕСКАЯ ВЕНТИЛЯЦИЯ
Механическая вентиляция применяется в тех случаях, когда естест-
венной вентиляцией не удается достичь требуемых параметров воздушной
среды. Воздух перемещается вентиляторами, приводимыми в движение
электродвигателями.
Достоинства механической вентиляции:
1.
2.
3.
4.
1.
2.
3.
4.
Возможность подвергать подаваемый и выбрасываемый из поме-
щения воздух любой обработке (нагреванию, охлаждению, очистке, ув-
лажнению).
Отсутствие зависимости между работой механической вентиляции
и погодными условиями, временем года.
Большой радиус действия.
Возможность локального удаления вредных химических веществ
от технологического оборудования, являющегося их источником.
Недостатки механической вентиляции:
Дорогостоящее строительство.
Энергоемкость при эксплуатации (расходуется 30–40 % электро-
энергии, потребляемой предприятием).
Для ее эксплуатации требуются квалифицированные специалисты.
В процессе эксплуатации вентоборудование необходимо периоди-
чески ремонтировать и очищать от осевшей пыли и копоти.
8
5.
–
Работа вентиляции сопровождается шумом и вибрацией, которые
оказывают неблагоприятное воздействие на работающих.
Механическая вентиляция по зоне действия подразделяется на обще-
обменную и местную.
Общеобменная система вентиляции применяется тогда, когда выделе-
ние вредных химических веществ в воздух рабочей зоны незначительно и
распределено по всему объему помещения. При этом обмен воздуха про-
исходит во всем помещении, с разбавлением выделяющихся вредных ве-
ществ до предельно-допустимых концентраций (ПДК).
Общеобменная вентиляция делится на приточную, вытяжную и при-
точно-вытяжную. Наиболее часто применяется комбинированная венти-
ляция с использованием общеобменной приточно-вытяжной и местной вы-
тяжной вентиляции. Разрешается применять одну механическую приточ-
ную вентиляцию. При этом удаление загрязненного воздуха будет проис-
ходить при помощи неорганизованной вентиляции (через открытые окна,
фрамуги, щели и др.). Применение только одной механической вытяжной
вентиляции недопустимо, т. к. в производственное помещение через от-
крытые окна, двери или щели неорганизованно будет поступать воздух из
смежных помещений, а также наружный воздух, создавая сквозняки.
Вследствие этого, на предприятиях чаще всего применяется механическая
приточно-вытяжная вентиляция.
Более совершенной системой общеобменной вентиляции является
кондиционирование воздуха при котором заданные параметры воздуш-
ной среды поддерживаются автоматически, независимо от изменения ат-
мосферных условий. Очистка, подогрев или охлаждение наружного возду-
ха — основные операции при кондиционировании воздуха.
Рециркуляция воздуха в системах приточно-вытяжной вентиляции
применяется с целью экономии электроэнергии в осенне-зимний период.
При рециркуляции часть воздуха, удаляемого из помещения после соответ-
ствующей очистки от вредных веществ, снова направляется в помещение.
Рециркуляция воздуха не допускается:
а) из помещений, в которых выделяются вредные вещества 1–3 клас-
сов опасности;
б) из помещений, в воздухе которых имеются болезнетворные бакте-
рии и грибки.
Местная вентиляция может быть вытяжной и приточной. Вытяж-
ная предназначена для удаления воздуха непосредственно от мест образо-
вания вредных химических веществ и пыли, приточная — для подачи на-
ружного воздуха на определенные рабочие места или участки.
По конструкции отсосы местной вытяжной вентиляции подразделя-
ются на три типа:
открытые: бортовой отсос, боковой отсос, зонт;
9
–
–
–
–
полузакрытые: вытяжной шкаф, камера, кожух;
закрытые: аспирационная установка.
Всасывающее отверстие открытого местного отсоса максимально
приближено к месту выделения вредных веществ и полностью открыто.
Бортовой и боковой отсосы чаще всего применяются тогда, когда необхо-
димо удалить в сторону загрязненный воздух из зоны дыхания работающе-
го: при сварочных, паяльных работах (боковая панель), возле различных
ванн при процессах гальванопокрытия, травления, закалки в минеральном
масле (бортовые отсосы).
Вытяжные зонты (козырьки) применяются при наличии явно выра-
женных восходящих потоках нагретого воздуха, главным образом над гор-
нами, печами, сушилами. Зонты крепятся неподвижно возле технологиче-
ского оборудования, являющегося источником конвекционного и лучисто-
го тепла. Кроме того, оборудуются поворотные зонты, которые, поворачи-
вая, устанавливают в местах максимального выделения загрязненного теп-
лого воздуха. По размерам зонты должны быть больше размеров обслужи-
ваемой поверхности. Нельзя устанавливать зонты над технологическим
оборудованием, являющимся источником загрязнения воздуха рабочей зо-
ны химическими веществами, так как удаляемый воздух будет проходить
через зону дыхания рабочего.
К полузакрытым отсосам относятся вытяжные шкафы, камеры, фа-
сонные отсосы или кожуха, у которых одна, чаще всего передняя стенка,
открыта для проведения технологических операций. Источник выделения
вредных веществ находится внутри укрытия, однако через открытый проем
вредные вещества могут поступать в воздух рабочей зоны.
Данные отсосы нашли широкое применение:
при гальванопокрытии, в химических и микробиологических лабо-
раториях (шкафы);
при дробеструйной очистке деталей, пульверизационной окраске
узлов и изделий (камеры).
Фасонные отсосы оборудуются на деревообрабатывающих, заточных
и других металлообрабатывающих станках.
К закрытым отсосам относятся герметичные аспирационные уста-
новки, исключающие контакт работающих с вредными химическими ве-
ществами, чаще всего 1–2 классов опасности, а также при обработке сыпу-
чего, порошкообразного сырья.
Местная приточная вентиляция чаще всего применяется в произ-
водственных помещениях с нагревающим микроклиматом, для борьбы с
теплоизбытками в литейных, термических, кузнечных цехах. Она создает в
ограниченном пространстве помещения участок воздушной среды, отли-
чающийся по микроклиматическим условиям от всего остального помеще-
ния. Представлена воздушными душами, воздушными оазисами, воздуш-
10
