ВЛИЯНИЕ НАПРАВЛЕННОГО ВПРЫСКА ВОДЫ В ТЕПЛОГЕНЕРАТОРЕ НА ДАВЛЕНИЕ

ПОЛУЧАЕМОЙ ПАРОГАЗОВОЙ СМЕСИ

М. Н. Никитин

443100, г. Самара, ул. Молодогвардейская, 244.

Самарский государственный технический университет

Рассмотрена возможность использования импульса потока воды в смесительных

теплогенераторах. Приведен способ перегрева впрыскиваемой в поток дымовых газов воды.

Указаны результаты анализа влияния температуры и давления впрыскиваемой воды на

производительность теплогенератора и давление получаемой смеси. Представлена сравнительная

характеристика теплогенераторов со свободным и  направленным впрыском.

Ключевые   слова:   смесительный   теплогенератор,   перегрев   воды,   парогазовая   смесь,   устройство

впрыска, спиральный канал, давление парогазовой смеси, паропроизводительность.

Теплогенераторы   с   мгновенной   подачей   известны   давно,   однако   широкое   применение   как   в

промышленности, так и сельском хозяйстве начали находить совсем недавно. Их конструкция весьма

проста и надежна по сравнению с паровыми котлами. Кроме того, отсутствие уходящих в атмосферу

дымовых газов приближает коэффициент полезного действия (КПД) таких аппаратов к 100%. Основной

недостаток теплогенераторов с мгновенной подачей – это получение парогазовой смеси (смесь водяного

пара,   воздуха   и   продуктов   сгорания)   вместо   водяного   пара,   что   значительно   сужает   область   их

применения.

Даже   при   идеальных   условиях   сжигания   газового   топлива   (то   есть   при   стехиометрическом

сжигании),   в   состав   получаемой   парогазовой   смеси   (ПГС)   входит   углекислый   газ,   который   под

воздействием ряда факторов, в том числе высокой температуры, образует неустойчивую углекислоту.

Другим   вредным   компонентом   парогазовых   смесей   являются   оксиды   азота,   которые   образуются   в

результате   окисления   азота   во   фронте   факела   [8]   и   наличия   азотсодержащих   соединений   в   жидком

Никитин М. Н. Влияние направленного впрыска воды в теплогенераторе на давление получаемой
парогазовой смеси //

Промышленная энергетика

. 2010. № 6. С. 42--46. URL:

http://science.nikitin-pro.ru/j/Nikitin-IE-2010.pdf

топливе.   Таким   образом,   люди   и   животные   не   должны   находиться   в   непосредственном   контакте   с

парогазовыми смесями.

Тем не менее, парогазовые смеси  находят широкое применение во многих сферах деятельности,

благодаря   простоте   конструкции   генераторов   ПГС,   низкой   стоимости   этого   теплоносителя,   а   также

простоте регулирования и широкому диапазону содержания водяных паров и температуры. В сельском

хозяйстве   такие   многокомпонентные   теплоносители   используются   для   дезинфекции   пашен,   хлевов,

фуража   и   переработки   сельскохозяйственного   сырья.   В   строительстве   для   затворения   бетона   на

мобильных   бетонных   заводах   и   снятия   наледи   с   металлических   конструкций   на   строительных

площадках.   В   горной   промышленности   парогазовые   смеси   используются   для   предварительной

обработки   ископаемых   материалов.   В   военном   деле   многокомпонентные   теплоносители   могут   быть

использованы   для   эффективной   дезинфекции   техники,   обмундирования   и   укрытий.   Все

вышеперечисленные   категории   потребителей,   как   правило,   не   имеют   доступа   к   источникам

централизованного   теплоснабжения   и   вынуждены   самостоятельно   организовывать   выработку   и

транспортировку тепла.

Механизм получения парогазовой смеси в существующих генераторах ПГС с мгновенной подачей

основан на впрыске воды в поток дымовых газов (например, парогенераторы Амелина [5], работающие

по технологии  STEAM-ENG, теплогенераторы  Johnson  CurePak  [6] и  другие  конструкции  [3, 4]) или

направлении   потока   дымовых   газов   на   поверхность   воды   (так   называемые   погружные   горелки,

например, теплогенераторы Welden [7]).

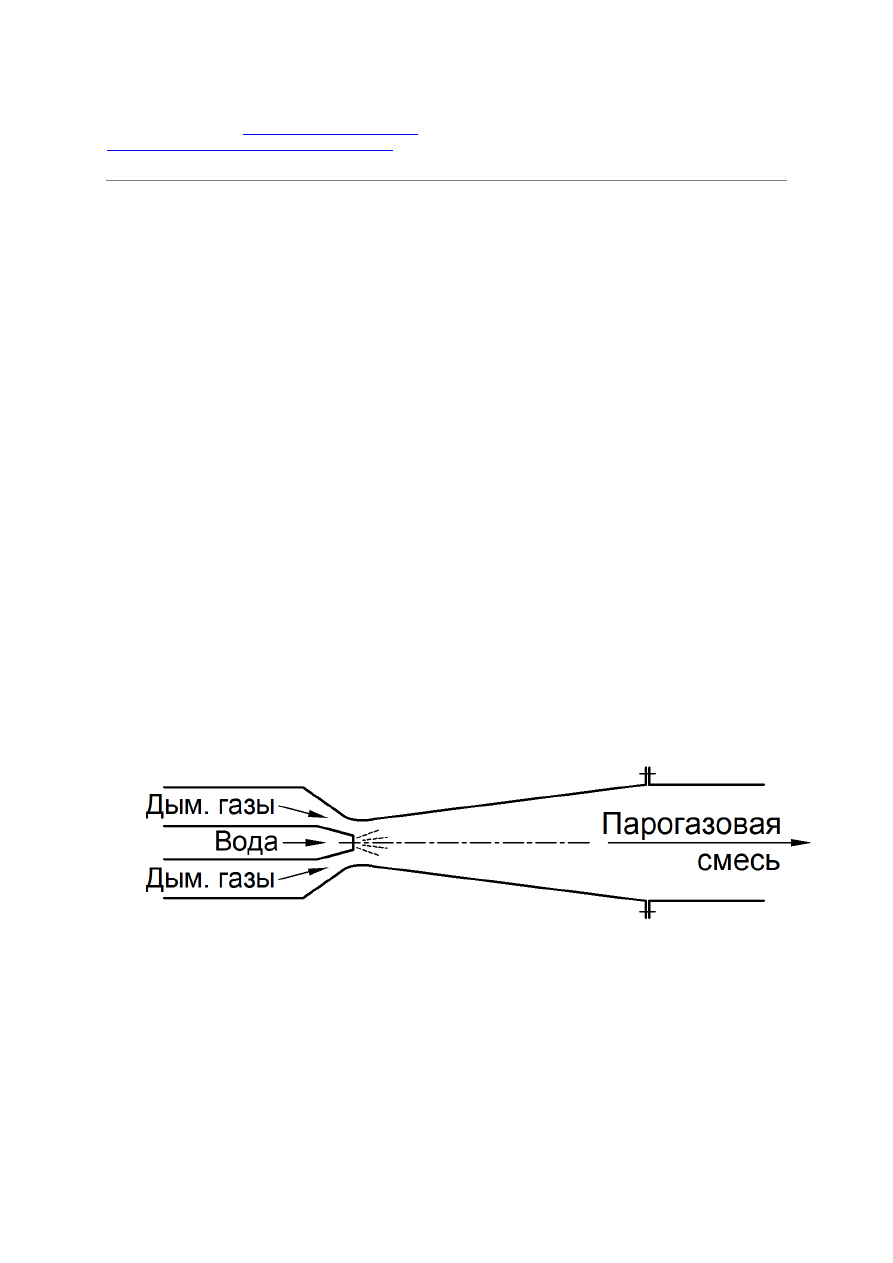

В существующей технологии впрыска воды (как правило, радиальное распыление рядом форсунок)

используется   эффект   скачка   давления   в   проточном   тракте   продуктов   сгорания   за   счет   вскипания

впрыскиваемой   воды.   Подобный   эффект   возникает   при   подпитке   котла   в   случае   упуска   воды   из

барабана. Однако вскипание в динамическом потоке сводит к минимуму прирост статического давления

и   в результате фактическое давление ПГС на выходе из указанных выше теплогенераторов едва ли

превышает   атмосферное.   Существующая   технология   впрыска   воды   не   позволяет   использовать

кинетическую   энергию   водяного   потока   и   более   того,   в   некоторой   степени,   такой   впрыск   является

дополнительным аэродинамическим сопротивлением потоку дымовых газов.

Никитин М. Н. Влияние направленного впрыска воды в теплогенераторе на давление получаемой
парогазовой смеси //

Промышленная энергетика

. 2010. № 6. С. 42--46. URL:

http://science.nikitin-pro.ru/j/Nikitin-IE-2010.pdf

Если использовать кинетическую энергию потока воды в теплогенераторе так, как она используется

в   струйных   водоподогревателях   [9,   10],   то   возможно   повышение   давления   получаемой   парогазовой

смеси. Давление продуктов сгорания после дутьевой горелки, как правило, не превышает 20 кПа и его

увеличение   ведет   к   значительному   усложнению   конструкции   горелочного   устройства.   Между   тем,

давление впрыскиваемой воды в 300 кПа (~ 3 ат) легко достижимо. Например, при избыточном давлении

воды в сопле (см. рис. 1) равном 3 ат, расходе воды 30 г/с и диаметре выходного отверстия 1.25 мм

можно получить струю воды со скоростью 25 м/с. Видно, что даже при малом расходе воды можно

достичь достаточно большой скорости водяного потока, а значит и импульса, который будет увлекать за

собой дымовые газы. Максимальный расход воды определяется тепловой мощностью горелки, так как

необходимо испарение всей массы впрыскиваемой воды. То есть чем мощнее горелка, тем больше тем

паропроизводительность  парогенератора.   В указанном примере, где расход  воды составлял  30 г/с, в

расчет принималась газовая дутьевая горелка с тепловой мощностью 120 кВт и расходом газа 12 м

3

/ч.

Снижение   расхода   воды   при   неизменной   тепловой   мощности   горелки   приведет   к   перегреву

получаемой парогазовой смеси. Аналогично, чем меньше расход воды его максимального значения, тем

больше   степень   перегрева   смеси.   Таким   образом,   процесс   регулирования   температуры   парогазовой

смеси оказывается весьма простым и осуществляется практически без инерции.

На рис. 1 представлена принципиальная схема генератора ПГС с направленным впрыском воды.

Рассмотрим конструкцию генератора ПГС без перегрева впрыскиваемой воды. Горячие дымовые

газы   формируются   в   топке   (при   использовании   генератора   ПГС   в   качестве   утилизатора   теплоты

уходящих   газов   от   какой-либо   огнетехнической   установки)   или   непосредственно   в   камере   сгорания

теплогенератора (при автономной работе), которая показана в левой части на рис. 1. В камере сгорания,

по оси газового тракта устанавливается водяное сопло. Установка водяного сопла по оси парогенератора

Никитин М. Н. Влияние направленного впрыска воды в теплогенераторе на давление получаемой
парогазовой смеси //

Промышленная энергетика

. 2010. № 6. С. 42--46. URL:

http://science.nikitin-pro.ru/j/Nikitin-IE-2010.pdf

позволяет максимально использовать энергию водяного потока. Для повышения статического давления

дымовых   газов   с   одной   стороны   и   исключения   блокирования   канала   вследствие   бурного

парообразования с другой, впрыск производится именно в горловине камеры смешения теплогенератора,

выполненной в виде трубы Вентури. Таким образом, зона парообразования приходится на дивергентную

часть   трубы   Вентури.   Разгон   дымовых   газов   в   конвергентной   части   трубы   Вентури,   приводит   к

снижению давления в зоне выходного сечения водяного сопла. При достаточном давлении и расходе

воды возможно даже создание разрежения в этой области. В этом случае дымовые газы инжектируются

рабочим потоком воды. Затраты тепловой энергии в зоне парообразования компенсируются потоком

дымовых газов. Для снятия тепловых нагрузок со стенок генератора ПГС и подогрева перед подачей в

водяное   сопло   воды   используется   охлаждающий   корпус   (здесь   не   показан).   Охлаждающий   корпус

представляет собой кожух, покрывающий теплогенератор по всей длине. Причем образованный между

корпусом и кожухом зазор заполняется водой.

Конструктивное отличие генератора ПГС с перегревом впрыскиваемой воды от описанной выше

конструкции (без перегрева) заключается в увеличении поверхности теплообмена продуктов сгорания и

ПГС с впрыскиваемой водой и его интенсификации. Эти особенности позволяют добиться перегрева

впрыскиваемой воды в водяном сопле, что обеспечит ее мгновенное вскипание при попадании в камеру

смешения.   Увеличение   поверхности   теплообмена   достигается   изменением   способа   подачи   воды   в

водяное сопло, который заключается в использовании нескольких водяных каналов (здесь не показаны)

малого   диаметра   вместо   одного   канала   большого   диаметра.   Водяные   каналы   имеют   в   поперечном

сечении   эллипс   с   меньшим   диаметром,   перпендикулярным   потоку   дымовых   газов,   что   значительно

снижает аэродинамическое сопротивление водяных каналов дозвуковому потоку [2] продуктов сгорания

и   увеличивает   конвективную   составляющую   теплопередачи   в   водяных   каналах.   Интенсификация

теплообмена достигается использованием спирального канала, образованного тонкой стальной лентой,

приваренной к внешней поверхности стенки камеры сгорания по спирали, причем ширина ленты равна

толщине водяного корпуса этой камеры. Таким образом, холодная вода, попадая в водяной корпус, в

области   камеры   сгорания   движется   по   спиральному   каналу,   что   исключает   возникновение   зон   с

пониженной циркуляцией. Кроме того, скорость течения по каналу будет значительно выше скорости в

полом корпусе из-за разности проходных сечений.

Никитин М. Н. Влияние направленного впрыска воды в теплогенераторе на давление получаемой
парогазовой смеси //

Промышленная энергетика

. 2010. № 6. С. 42--46. URL:

http://science.nikitin-pro.ru/j/Nikitin-IE-2010.pdf

Проведенные   расчеты   показывают,   что   модель   парогенератора   с   направленным   впрыском   пара

(Рис. 1)   работоспособна,   а   развитие   теплообмена   дымовых   газов   с   питательной   водой   позволяет

перегревать воду.

Для   определения   теплового   потока   от   дымовых   газов   к   питательной   воде   были   составлены

следующие энергетические балансы:

{

Q=G

в

· c

в

·

(

T

в1

−

T

в 0

)

Q=k · F · ∆ T

Q=G

ДГ

· c

ДГ

·

(

T

ДГ 0

−

T

ДГ 1

)

,

где G

в

 – массовый расход воды, кг/с; c

в

 – средняя теплоемкость воды, кДж/(кг·

0

С); T

в 0

 и T

в 1

  – начальная

и конечная температуры воды,

0

С; k – коэффициент теплопередачи через стенку, кВт/(м·

0

С); F – площадь

поверхности теплообмена, м

2

;

∆ T =

∆ T

макс

−

∆ T

мин

ln

(

∆ T

макс

∆ T

мин

)

 – логарифмический температурный напор,

0

С; G

ДГ

– объемный расход дымовых газов, м

3

/с; c

ДГ

 – средняя теплоемкость дымовых газов, кДж/(м

3

·

0

С); T

ДГ 0

 и

T

ДГ 1

    –   начальная   (факела)   и   конечная   (перед   смешением   с   водой   (паром))   температуры   дымовых

газов,

0

С.

Паропроизводительность   была   условно   определена   как   сумма   расходов   дымовых   газов   и

питательной воды:

G

п

=

G

ДГ

+

G

в

´

ρ

в

,

где

´

ρ

в

 – средняя плотность питательной воды, кг/м

3

.
