Принцип построения модели DFD:

Диаграммы потоков данных (DFD) являются основным средством моделирования функциональных требований проектируемой системы. С их помощью эти требования разбиваются на функциональные компоненты (процессы) и представляются в виде сети, связанной потоками данных. Главная цель таких средств - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами.

В основе данной методологии лежит построение модели анализируемой ИС - проектируемой или реально существующей. В соответствии с методологией модель системы определяется как иерархия диаграмм потоков данных, описывающих асинхронный процесс преобразования информации от ее ввода в систему до выдачи пользователю. Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те в свою очередь преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации. Таким образом, основными компонентами диаграмм потоков данных являются:

  • внешние сущности;
  • системы/подсистемы;
  • процессы;
  • накопители данных;
  • потоки данных.

Модель Автосервиса

4.1 Навигатор модели – Model Explorer

Полная модель изображена в окне Model Explorer (рисунок 2.)

Рисунок 2- Окно Model Explorer

4.2.1 Диаграммы функциональной декомпозиции

Контекстная диаграмма

На этом рисунке (рисунок 3.) представлена общее описание данной модели

Рисунок 3- Контекстная диаграмма

4.2.2 Диаграмма декомпозиции А0

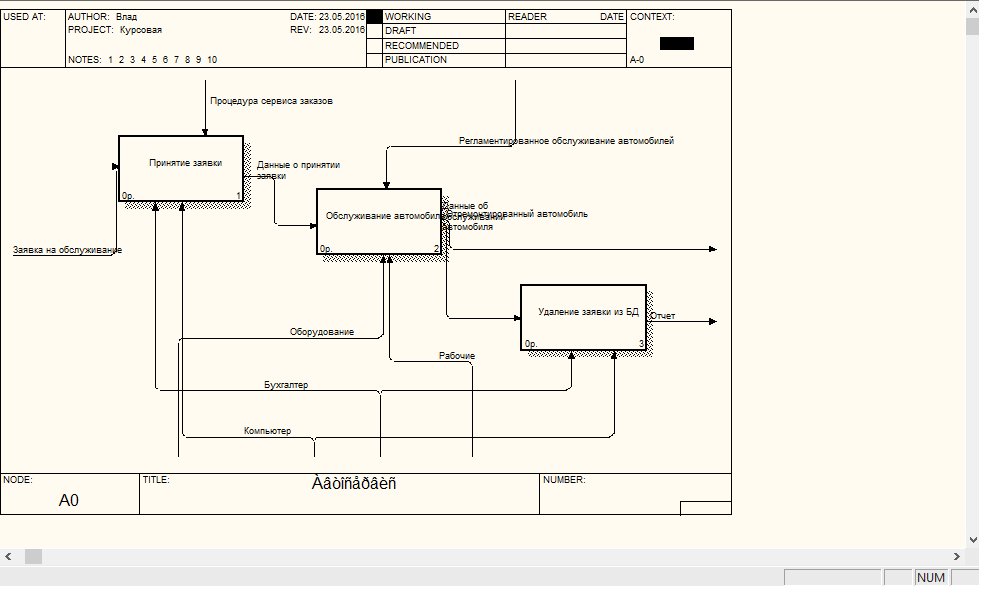

На данной диаграмме мы видим первый уровень декомпозиции нашей системы, а именно 3 основные функции и их взаимодействие друг с другом и с внешней средой (рисунок 4.)

Рисунок 4-Декомпозиция A0

4.2.3 Диаграмма декомпозиции А1

На данном рисунке (рисунок 5.) будет представлена модель описания параметра “Принятие заявки”. Так же это параметр делится на 2 функции:

-Добавление заявки в Базу Данных

-Введение статистики
