ВВЕДЕНИЕ
К изотермическому подвижному составу относятся специальные вагоны грузового парка, предназначенные для перевозки скоропортящихся грузов. Изотермическими их называют потому, что во время перевозки в грузовых помещениях поддерживаются требуемые постоянные температуры. Перевозят в них грузы, которые предварительно охлаждены или нагреты. Теплоизоляция ограждающих поверхностей вагонов и аккумулированный грузом холод или тепло обеспечивают необходимый температурный режим перевозки.
Основные требования, предъявляемые к вагонам РПС, следующие:
-
возможность поддержания в грузовом помещении оптимальной температуры и влажности воздуха независимо от внешних условий;
-
обеспечение заданной скорости охлаждения плодов и овощей в процессе перевозки;
-
обеспечение нормальной циркуляции и вентиляции воздуха в грузовом помещении;
-
возможность полной автоматизации работы оборудования и контроля температур;
-
надежность оборудования и простота его обслуживания;
-
высокая народнохозяйственная эффективность в процессе эксплуатации.
Повышение технического уровня хладотранспорта должно основываться на совершенствовании традиционных методах и средствах охлаждения. Поэтому в современном ПС должна предусматриваться модернизация существующей холодильной техники. В основе всей системы перевозки скоропортящихся грузов должен лежать единичный модуль “изотермический вагон – модуль” в виде вагона – термоса. Этот вагон должен быть унифицирован с вагоном – ледником и представлять исходный модуль для всего ряда рефрижераторных средств хладотранспорта. Изотермический вагон – модуль явиться основой для создания унифицированных АРВ и грузовых вагонов рефрижераторных секций, а также вагонов – термосов с холодильно – нагревательными установками и осевыми электрогенераторами. Конструкция кузова должна быть близкой к традиционной конструкции кузовов серийных 21 – метровых АРВ и грузовых вагонов рефрижераторных секций “Дессау” или типа “Сэндвич”.
Проведение ряда организационно – технических мероприятий (повышение грузоподъемности, снижение простоев под грузовыми операциями и порожнего пробега вагонов, повышение маршрутной скорости, обеспечение полной сохранности грузов, автоматизации силового и холодильного оборудования, нормализация цен на изотермические вагоны, внедрение прогрессивных способов охлаждения грузов и так далее) позволит в дальнейшем снизить расходы на перевозку скоропортящихся грузов в рефрижераторных вагонах.
Для эффективности использования рефрижераторного подвижного состава различные типы этого подвижного состава унифицированы. Грузовые вагоны 5-вагонных секций отечественной постройки и постройки ГДР, а также АРВ с 1976г. имеют одинаковую длину кузова, тормозное и автосцепное устройства; они рассчитаны на единый температурный режим перевозки грузов.
1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПОЕКТИРУЕМОГО
ПОДВИЖНОГО СОСТАВА И УСЛОВИЯ ПЕРЕВОЗКИ
СКОРОПОРТЯЩЕГОСЯ ГРУЗА
Согласно задания на курсовое проектирование, в данном разделе будет описан,автономный рефрижераторный вагон, построенный заводом в г. Дессау.
Эти вагоны более маневренны, так как они не нуждаются в сопровождении и могут быть прицеплены к любому поезду. Кроме того, для загрузки таких вагонов не нужно накапливать большое количество скоропортящихся грузов. Вагоны рассчитаны на скорость движения 120км/ч и могут включаться в пассажирские и скорые поезда.
Автономный рефрижераторный вагон (далее АРВ) модели МК-4, имеет грузовое помещение и по концам кузова два машинных отделения, предназначенных для размещения одного дизель-генератора и одной холодильно-отопительной установки в каждом.
Дизель-генераторная установка обеспечивает энергией : электродвигатель компрессора мощностью 7кВт, четыре электродвигателя вентиляторов испарителя и конденсатора мощностью по 1кВт , электродвигатель вентилятора машинного отделения мощностью 0.4кВт, электродвигатель топливного насоса мощностью 0.63кВт, электропечи мощностью 6кВт, два нагревателя поддона испарителя мощностью по 0.2 кВт.
Холодильная установка АРВ состоит из: компрессора, маслоотделителя с автоматическим возвратом масла, конденсатора с двумя настенными вентиляторами, ресивера, фильтра-осушителя, терморегулирующего вентиля, распределителя хладагента, воздухоохладителя с вентилятором и др.
Холодопроизводительность установки составляет 9300ВТ(8000ккал/ч) при стандартных условиях работы и теплопроизводительность 7560Вт, что обеспечивает как охлаждение, так и обогрев вагона при перевозке или хранении скоропортящихся грузов.
Габаритные размеры установки 2000х1700х1300мм. Масса 700кг, в том числе 38кг хладагента и5.5 кг масла.
Пары
фреона засасываются компрессором, минуя
электродвигатель, который охлаждается
только воздухом через оребренную
поверхность. В цепь питания электродвигателя
подключены термометры, которые отключают
компрессор при достижении в обмотке
двигателя температуры
.
На
работу АРВ 1000ч в году в среднем расходуется
топлива 20т. Холодильно-отопительная
установка обеспечивает при наружных
температурах от +55 до
,
температуру внутри помещения вагона
от -30 до![]()
Как этап дальнейшего развития изотермического подвижного состава внедряются новые кузова типа «Сэндвич» рефрижераторных вагонов.
Основное отличие их от рассмотренных рефрижераторных вагонов состоит в том, что в их кузовах используется заливная вспенивающаяся изоляция, образующая единое целое с внешней и внутренней обшивками. Такая изоляция воспринимает нагрузки совместно с металлической обшивкой кузова и является также несущим элементом. Кузова вагонов типа «Сэндвич» имеют улучшенные технико-экономические показатели: меньшую массу тары, большую грузоподъёмность и погрузочный объём кузова, более высокие теплотехнические свойства и повышенную герметичность кузова. Но главное достоинство вагона типа «Сэндвич» состоит в том, что кузова их эксплуатируются без ремонта в течение всего срока (28 лет) службы.
Рефрижераторные вагоны оборудованы двухосными бесчелюстными тележками типа ЦМВ-Дессау.
Рама тележки сварная, состоит из двух продольных, двух средних поперечных и двух концевых поперечных балок коробчатого сечения. К продольным балкам снизу приварены опорные плиты для установки шпинтонов.
Тележки, устанавливаемые под грузовыми вагонами секций и со стороны дизельного отделения дизельного вагона секции, имеют пятирядные эллиптические рессоры Галахова. Со стороны служебного отделения для улучшения плавности хода установлены тележки с трехрядными рессорами, так как нагрузка на пятник со стороны салона значительно ниже. В комплексе из восьми буксовых пружин, устанавливаемых в одну тележку, отклонение по высоте допускается не более 1 мм.
Тормозное оборудование вагона состоит из воздухораспределителя, тормозного цилиндра, запасного резервуара, тормозной магистрали, концевых резиновых рукавов, рычажной передачи, регулятора выхода штока поршня, концевых и разобщительного кранов и др.
Рефрижераторные вагоны оборудованы автоматическими тормозами с воздухораспределителем усл. № 270-005-1. Воздухораспределитель имеет режимный переключатель, рычаги которого выведены на обе стороны вагона. Переключатели устанавливают на необходимый режим работы воздухораспределителя.
Рычажная передача тележки обеспечивает двустороннее торможение. Тормозная система может быть оборудована как чугунными, так и композиционными колодками.
Все рефрижераторные вагоны постройки ГДР оборудованы автоматической сцепкой тала СА-3 (советская автосцепка, третий вариант), с поглощающим аппаратом Ш-1-ТМ. Для предотвращения саморасцепов на горках вследствие большой длины рефрижераторных вагонов их автосцепки оборудованы составными замками, что увеличило зону зацепления при взаимном смещении автосцепок по вертикали у двух смежных сцепленных секций. Для предотвращения случайных расцеплений вагонов секций в голове автосцепки установлен специальный стопорный болт, который своим хвостовиком ограничивает перемещение предохранителя от саморасцепа механизма автосцепки и тем самым запирает ее.
2 РАСЧЕТ ИЗОЛЯЦИИ ГРУЗОВОГО ПОМЕЩЕНИЯ ВАГОНА-ХОЛОДИЛЬНИКА И ОПРЕДЕГЕНИЕ ПРИВЕДЕННОГО КОЭФФИЦИЕНТА ТЕПЛОПЕРЕДАЧИ ОГРАЖДЕНИЯ КУЗОВА ВАГОНА
Колебания температуры внутри охлаждаемого помещения связаны с изменениями теплового потока, проходящего через ограждение, представляющее собой сочетание несущей конструкции, тепло- и влагоизоляционных материалов. Проникновение тепла и влаги в охлаждаемое помещение приводит к увеличению тепловой нагрузки на холодильное оборудование вагона. Конструкция кузова вагона должна иметь определенное термическое сопротивление и обеспечивать поддержание температуры внутри грузового помещения на заданном уровне. Основной задачей при расчете ограждающей конструкции вагона-холодильника является определение рациональной толщины теплоизоляционного слоя в зависимости от технических требований и экономической целесообразности.
По таблице 1 [3] для перевозимого груза (огурцы) принимаем режим перевозки с температурой внутри грузового помещения tв = -2°С. По таблице 4 [3] при среднегодовой температуре 12,6°С (г. Новоросийск) нормативный коэффициент теплопередачи для стен Kст = 0,353 Вт/(м²*К), для крыши Ккр = 0,298 Вт/(м²*К).
Таким образом, наибольшие теплопритоки будут поступать через ограждение пола, поэтому для него необходимо определить толщину изоляционного слоя.
Значения коэффициент теплопередачи для пола принимаем на 12...14 % больше, чем для стен Кпол = 0,316 Вт/(м²*К).
Первый слой - резина δ1=0,004м, λ1=0,16Вт/(м*К); второй-дерево δ2 = 0,045 м, λ2 = 0,14 Вт/(м*К); третий -пенополистирол δ3 =0,080м, λ3=0,038Вт/(м*К); четвертый-сталь δ4=0,003м, λ4=58Вт/(м*К).
Определение потребной толщины, м, изоляционного слоя ограждения производится, исходя из условия обеспечения наименьшего значения коэффициента теплопередачи ( интенсивность теплопритоков или теплопотерь ) при заданном температурном напоре:
,
(2.1)
где
- толщина изоляционного и других слоев
материалов,
составляющих
ограждающую конструкцию, м;
- коэффициенты теплопроводности, Вт/(м
К), изоляционного и
других слоев конструкции ограждения вагона;
Кн - нормативный коэффициент теплопередачи, Вт/(м2 К);
-
коэффициенты теплоотдачи, Вт/(м2
К), из внешней среды к
наружной поверхности вагона и от внутренней поверхности
ограждения кузова к воздуху внутри
вагона. Значение
![]()
принимаем 5.8 Вт/(м2 К).
При
ориентировочных расчетах для определения
величины коэффициента
радиационного и конвективного теплообменов
можно пользоваться формулой [
с.10,(1)]
(2.2)
где
- коэффициент радиационного теплообмена,
=9.3
Вт/(м2 К);
V - скорость движения вагона, V=100 км/ч;
l - длина омываемой воздухом поверхности, l=21 м.

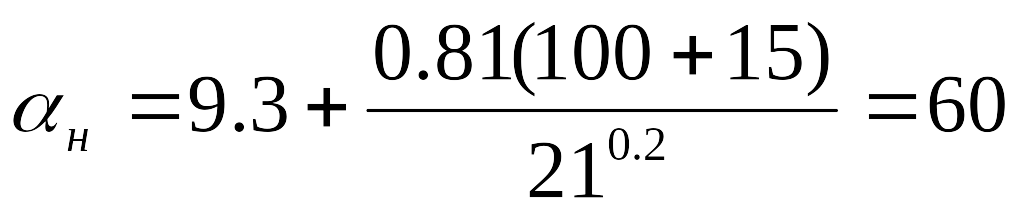

Подставляя численные значения, получаем, для пола
Вт/(м2 К).
Значения коэффициента αв для стен и крыши кузова можно принимать – 8,7, для пола – 5,8 Вт/(м2 К).
Определяем толщину изоляционного слоя, подставляя значения в формулу (2.1) получаем:
.
Конструктивное оформление ограждения влияет на условия теплопередачи, поэтому при определении теплопритоков (теплопотерь) в вагон-холодильник пользуются приведенным коэффициентом теплопередачи для всей площади ограждения кузова
Величина приведенного коэффициента теплопередачи для ограждения, определяется по формуле :
,

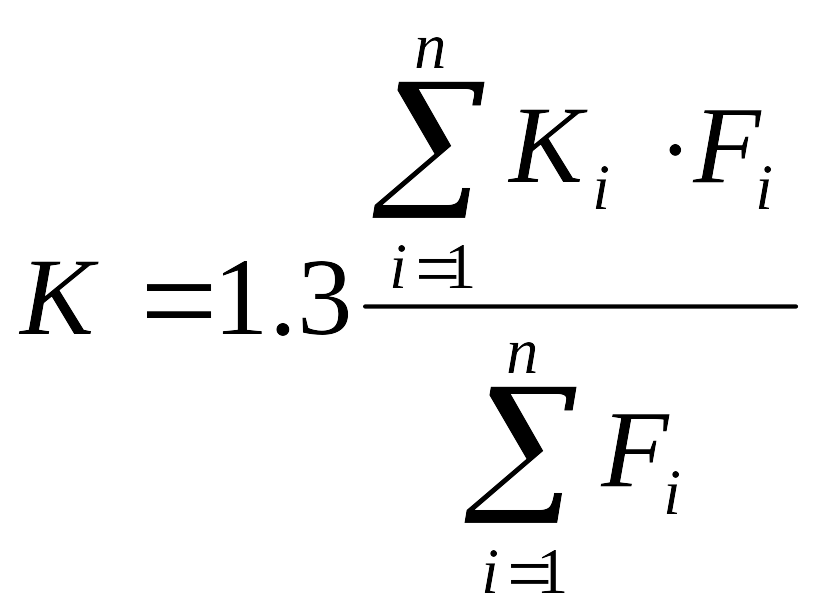

(2.3)
где 1.3 – коэффициент, учитывающий наличие тепловых мостиков в элементах
ограждения и старение теплоизоляции;
кi
– коэффициент
теплопередачи отдельной части ограждения,
Вт/(
),
