15

Природные  газы,  особенно  получаемые  при  разработке  нефтя-

ных  месторождений,  содержат  не  только  легкие  и  тяжелые  углево-
дороды,  но  и  инертные  газы,  неучет  концентрации  которых  приво-
дит к нарушению устойчивости пламени газовых горелок, уменьше-
нию  диапазона  их  регулирования,  снижению  полноты  сгорания
газового топлива и повышению содержания вредных компонентов в
продуктах сгорания.

Характеристики компонентов сухого природного газа приведены

в табл. 1.1 (ГОСТ 22667-82*).

Таблица 1.1

Теплота сгорания и относительная плотность компонентов

сухого природного газа (при 0 °С и 101,325 кПа)

Теплота сгорания, МДж/м

3

Компонент

высшая

низшая

Относительная

плотность β

Метан СН

4

 39,82

35,88

0,5548

Этан С

2

Н

6

 70,31

64,36

1,048

Пропан С

3

Н

8

 101,21

93,18

1,554

н-Бутан С

4

Н

10

 133,80

123,57

2,090

Изобутан С

4

Н

10

 132,96

122,78

2,081

Пентан С

5

Н

12

 169,27

156,63

2,671

Бензол С

6

Н

6

 162,615

155,67

2,967

Толуол С

7

Н

8

 176,26

168,18

3,18

Водород Н

2

 12,75

10,79

0,0698

Оксид углерода СО 12,64  12,64  0,9671
Диоксид углерода СО

2

―

― 1,529

Азот N

2

―

― 0,967

Кислород О

2

―

― 1,05

Гелий Не

―

― 0,138

Теплоту  сгорания  газообразного  топлива,  которое  представляет

собой  смесь  горючих  газов,  определяют  как  сумму  произведений
величин теплоты сгорания горючих компонентов на объемные доли.

с

с

н

н

i

i

Q

r Q

=

, кДж/м

3

где r

i

 – объемные доли горючих компонентов;

с

нi

 – теплота сгорания горючих компонентов.


background image

16

1.2. Классификация газообразного топлива

Для  газоснабжения  городов  применяют  природные  и  искусст-

венные газы. Природные газы подразделяются на три группы:

 –

газы, добываемые из чисто газовых месторождений;

 –

газы,  добываемые  из  скважин  нефтяных  месторождений  совме-
стно с нефтью, часто называют попутными;

 –

газы, добываемые из конденсатных месторождений.
Газы,  добываемые  из  чисто  газовых  месторождений,  состоят  в

основном из метана и являются тощими или сухими. Тяжелых угле-
водородов сухие газы содержат менее 50 г/м

3

. Сухие газы легче воз-

духа. Низшая теплота сгорания сухих газов 31 000…38 000 кДж/м

3

Попутные газы помимо метана содержат значительное количест-

во тяжелых углеводородов, поэтому их называют жирными газами.
Жирные  газы  представляют  собой  смесь  сухого  газа,  пропан-
бутановой фракции и газового бензина. Теплота сгорания попутных
газов колеблется в диапазоне 38 000…63 000 кДж/м

3

. На газобензи-

новых заводах из попутных газов выделяют газовый бензин, пропан
и бутан, последние используют для газоснабжения населенных мест
в виде сжиженного газа.

Специфика добычи попутного нефтяного газа заключается в том,

что он, как следует из названия, является побочным продуктом неф-
тедобычи. Потери попутного нефтяного газа связаны с неподготов-
ленностью инфраструктуры для его сбора, подготовки, транспорти-
ровки  и  переработки,  а  также  отсутствием  потребителя.  Поэтому
попутный нефтяной газ часто сжигают в факелах. Средний уровень
утилизации попутного газа в России составляет около 70%. Пробле-
ма утилизации попутного нефтяного газа имеет не только экономи-
ческий, но и экологический аспект. Сжигание газа в факелах нано-
сит ущерб окружающей природной среде продуктами сгорания.

Газы конденсатных месторождений состоят из смеси сухого газа

и  паров  конденсата,  который  выпадает  при  снижении  давления
(процесс обратной конденсации).

Пары  конденсата  представляют  смесь  паров  тяжелых  углеводо-

родов, содержащих С

5

 и выше (бензина, лигроина, керосина). Сжи-

женные газы получают также из газов конденсатных месторождений.

Газы  конденсатных  месторождений  представляют  собой  смесь

предельных  углеводородов,  основной  составляющей  которых  явля-
ется метан (80…90%). Содержание пентана и более тяжелых углево-
дородов составляет 2…5%, однако ввиду того, что конденсат состо-


background image

17

ит  из  высокомолекулярных  соединений,  его  массовая  доля  дости-
гает 25%. Наличие в газе тяжелых углеводородов является отличи-
тельной  особенностью  газов  конденсатных  месторождений.  Газо-
конденсатные месторождения образовались в результате процесса,
обратного испарения конденсата, протекающего при высоких дав-
лениях  и  температурах  (в  надкритической  области),  поэтому  они
располагаются  на  больших  глубинах,  где  господствуют  высокие
давления.

1.3. Искусственные газы

В  соответствии  с  методами  получения  искусственные  горючие

газы подразделяются на три группы:

 –

газы,  получаемые  методом  сухой  перегонки,  т.е.  в  результате
разложения твердого или жидкого топлива под действием высо-
ких температур без доступа воздуха;

 –

газы, получаемые путем воздействия пара на твердое или жидкое
топливо при высокой температуре;

 –

газы, получаемые путем неполного сжигания твердого или жид-
кого топлива.
Представителем  первой  группы  являются  коксовый  и  каменно-

угольный газы, получаемые в коксовых печах. Сюда же следует от-
нести и нефтяные газы, получаемые в процессе деструктивной пере-
работки нефти (крекинг, перолиз, синтез из газов).

При  сухой  перегонке  топливо  проходит  ряд  стадий  физико-

химических  преобразований,  в  результате  которых  оно  разлагается
на  газ,  смолу  и  коксовый  остаток.  Характер  преобразований,  пре-
терпеваемых топливом, определяется его природой и температурой
процесса.  Сухую  перегонку  топлива,  происходящую  при  высоких
температурах (900…1100 °С),  называют  коксованием,  в  результате
которого  получают  кокс  и  коксовый  газ  с  Q

н

р

16

000…18

000

кДж/м

3

 и

ρ

0,45…0,5 кг/м

3

Примерный состав коксового газа в %:

Н

2

 –59

СН

–24

С

n

Н

n

–2

СО –8
СО

–2,4

О

–0,6

N

–4,0


background image

18

В результате реакции углерода топлива с кислородом и водяным

паром  образуются  горючие  газы:  оксид  углерода  и  водород.  Одно-
временно с процессом газификации протекает частичная сухая пере-
гонка топлива. Продуктами газификации топлива являются горючий
газ, зола и шлаки.

При подаче в газогенератор паровоздушной смеси получают ге-

нераторный  газ,  называемый  смешанным,  примерный  состав  кото-
рого (в %) следующий:

Н

2

14

СН

СО

28

СО

О

0,2

Н

2

S –

0,2

N

50,6

Низшая  теплота  сгорания  смешанного  газа  Q

н

5,5  МДж/м

3

плотность

ρ

1,15 кг/м

3

Водяной газ получают путем периодической продувки газогене-

ратора воздухом и паром. При подаче воздуха слой топлива аккуму-
лирует тепло, выделяющееся при частичном его сгорании, а при по-
ступлении водяного пара последний взаимодействует с углеводоро-
дом,  используя  аккумулированное  тепло  и  образуя  водяной  газ.
Горючими компонентами будут являться водород и окись углерода.

Под  термином  «газификация  топлива»  понимается  метод  полу-

чения  горючих  газов  при  неполном горении  топлива.  В  отличие от
процесса  сухой  перегонки,  при  которой  в  результате  химического
разложения топлива около 30% его переходит в газ и другие продук-
ты, а около 70% остается в виде твердого остатка – кокса, газифика-
ция  твердого  топлива  является  термохимическим  процессом,  при
котором  углерод  коксового  остатка,  реагируя  с  кислородом,  нахо-
дящимся в свободном состоянии (воздух) или связанном (СО

2

, Н

2

О),

дает  горючие  газы.  Твердыми  остатками  после  процесса  газифика-
ции являются зола и шлак.

Практически  во  время  процесса  газификации  в  определенном

слое топлива происходит также и процесс сухой перегонки, поэтому
горючие газы газификации смешиваются с газами сухой перегонки и
дают генераторный газ.

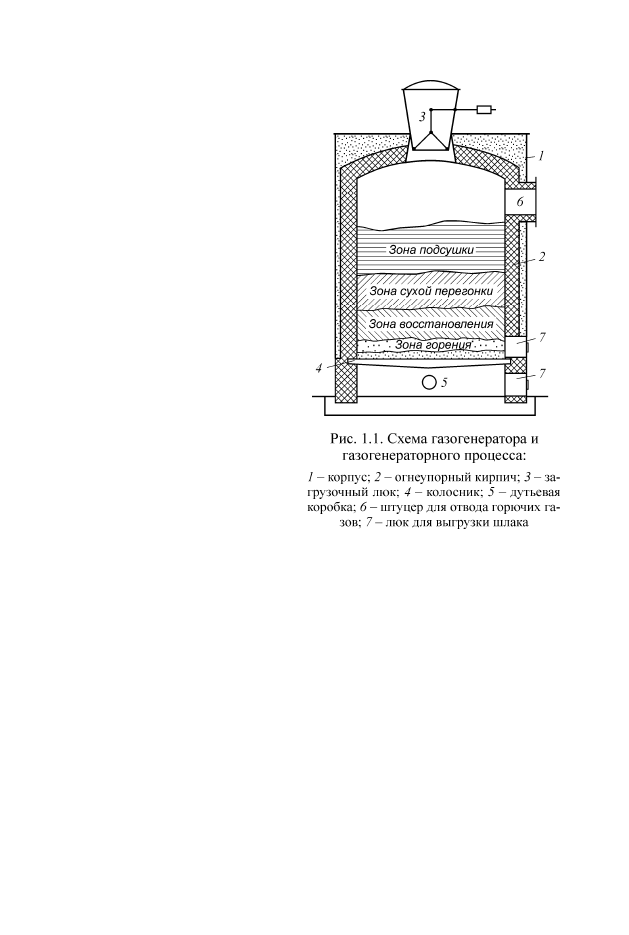

Аппараты,  в  которых  получается  генераторный газ,  называются

газогенераторами. Конструкция генератора представлена на рис. 1.1.
Генератор  представляет  собой  вертикальную  шахту  из  листовой


background image

19

стали,  обмурованную  из-
нутри  огнеупорным  кирпи-
чом.  Вверху  газогенератора
имеется  загрузочный  люк  с
размещенным  над  ним  уст-
ройством  для  топлива.  Топ-
ливо  загружается  на  колос-
нике  4.  Необходимые  для
газификации  воздух  и  пар
подаются  под  колоснико-
вую решетку.

Горючие  газы  отводятся

через  штуцер  6,  а  выгрузка
шлака  производится  через
люк 7

Процесс  образования  ге-

нераторного  газа  протекает
по  зонам,  наличие  которых
обусловлено  встречным  дви-
жением

топлива

(сверху

вниз) и нагретых газов (снизу
вверх).

Между  кислородом  воз-

духа  и  углеродом  раскален-
ного  топлива  в  генераторе
возможны следующие реакции:

С + О

2

СО

2









  (1.1)

С + СО

2

2СО                                       (1.2)

2С + О

2

2СО                                       (1.3)

2СО + О

2

2СО

2

                                     (1.4)

Воздух, подводимый под колосники, проходя шлаковую подуш-

ку,  которая  образуется  на  колосниках  в  результате  сжигания  части
топлива, подогревается за счет тепла шлаков и попадает в слой го-
рящего топлива. В слое топлива небольшой высоты, непосредствен-
но примыкающем к шлаковой подушке, кислород воздуха соединя-
ется с углеродом топлива, образуя главным образом углекислоту по
реакции (1.1) и  частично  оксид  углерода  по реакции (1.3). Необхо-
димая высота этого слоя объясняется быстротой реакции (1.1). Про-
