Приложение 5. Экстракция значений растра по точкам (инструмент Point

Sampling Tool)

Для экстракции значений растра по векторным точкам необходимо иметь растр, с которого

необходимо

получить

значения

пикселей

и

векторный

слой

точек.

В качестве примера возьмём растр SUM_T_above10.tif из 3-его практикума, векторный слой точек
создадим  в  случайных  местах  исходного  растра,  но  в  пределах  векторного  слоя   ареала
распространении ясеня Fraxinus_excelsior_EUFORGEN (из 3-его практикума).

Для

создания

слоя

случайных

точек

воспользуемся

одноименным

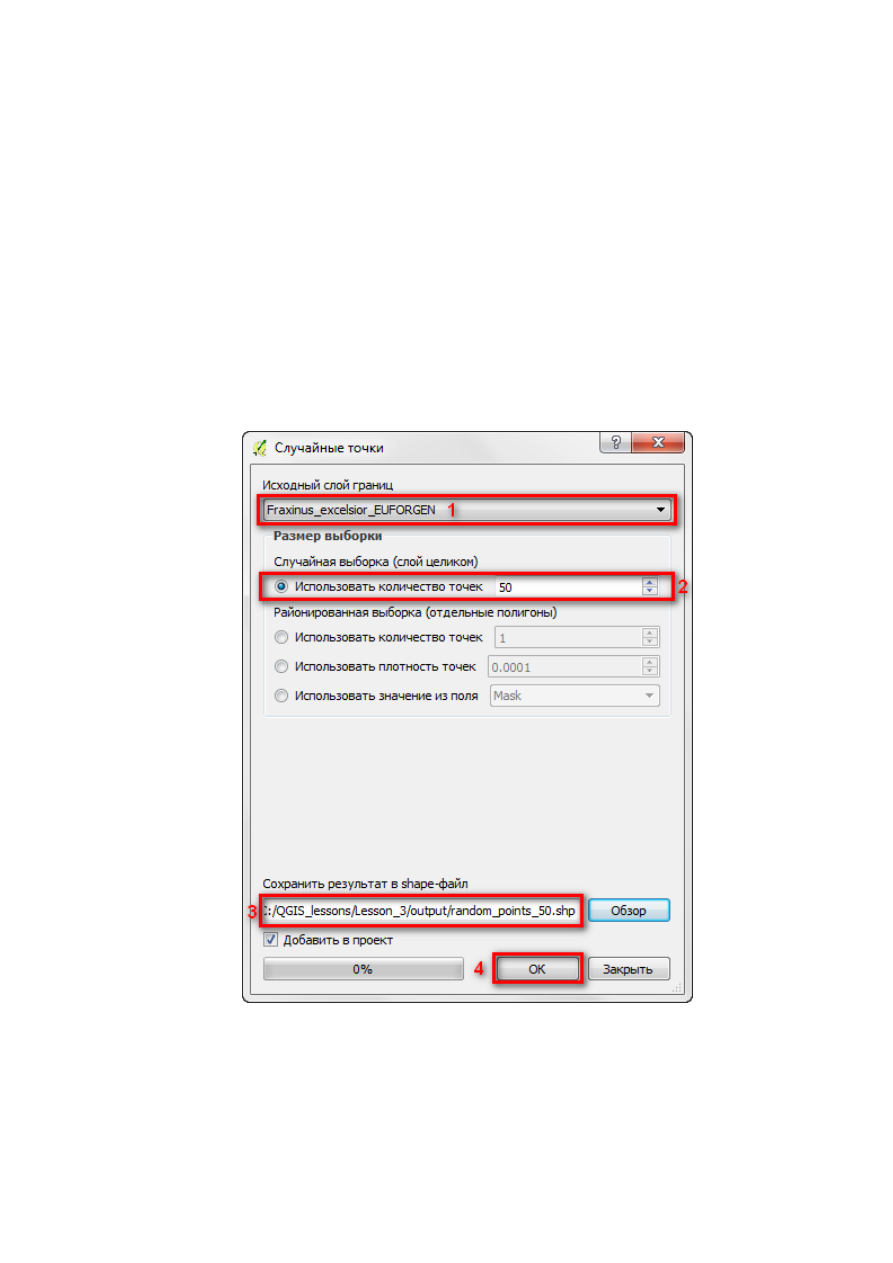

инструментом: Вектор\Выборка\Случайная  точка. В  диалоге  инструмента  из  списка  для
пункта  Исходный  слой  границ  выберете  слой Fraxinus_excelsior_EUFORGEN (1),  в  пределах
которого  будут  создаваться  точки. В  группе  настроек  Размер  выборки задайте  количество
точек, которое будет сгенерировано случайным образом (2). Укажите путь и имя выходного слоя
(3). OK (4).

Инструмента Point  Sampling  Tool   в  QGIS  нет,  поэтому  его  нужно  предварительно

установить. Откройте диалог Модули: Модули\Управление модулями… Перейдите на вкладку
Не установленные  (1).  В  строке Поиск введите Point  Sampling  Tool  (2). Выделите  результат
поиска и установите модуль (4).

Дождитесь успешной установки модуля.

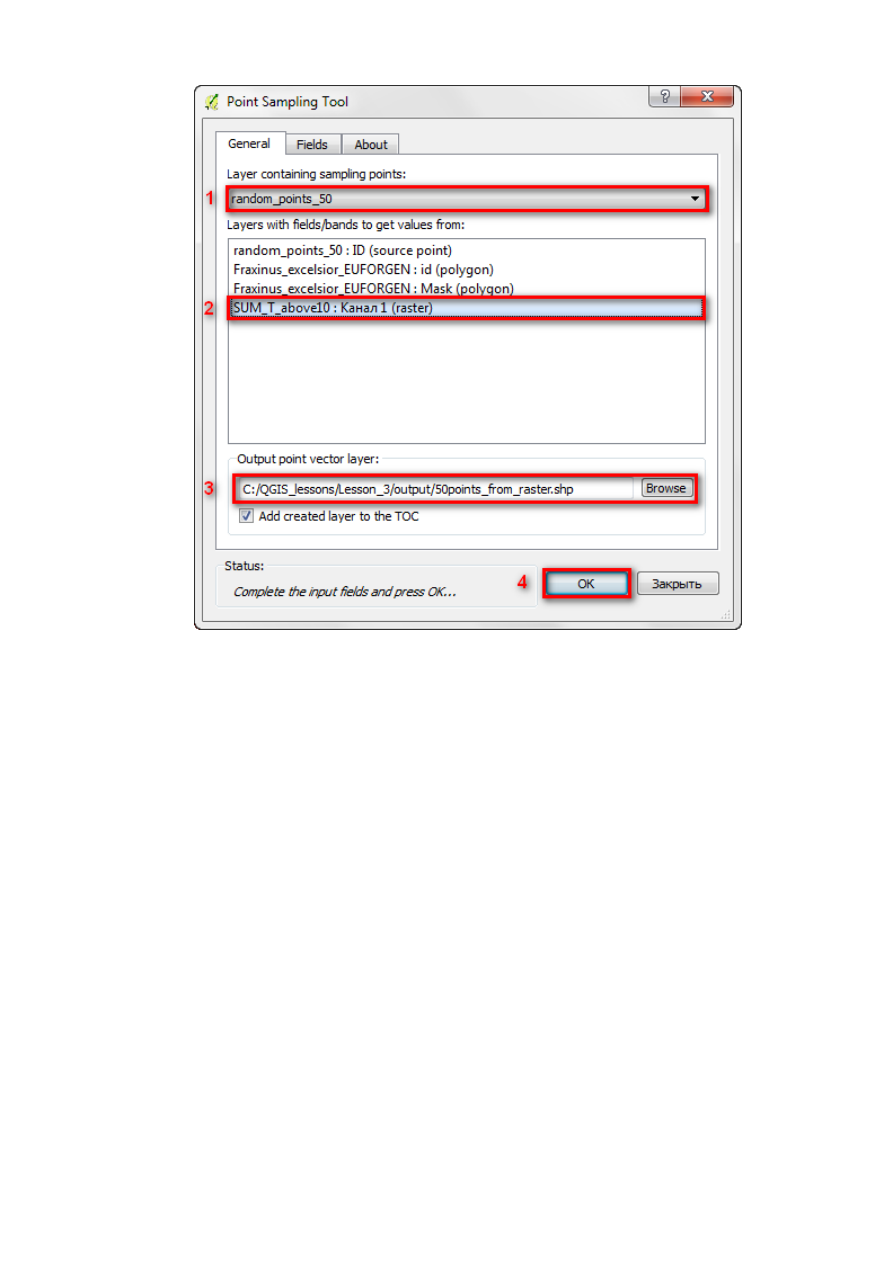

Откройте  диалог Point  Sampling  Tool: Модули\Analysis. Из  выпадающего  списка

для Layer containing sampling points выберите

слой

точек

(1).

Из

списка Layer with fields/bands to get values from: выберите

растр,

для

которого

нужно

произвести экстракцию (2). Укажите путь и название нового векторного слоя точек (3). OK (4).

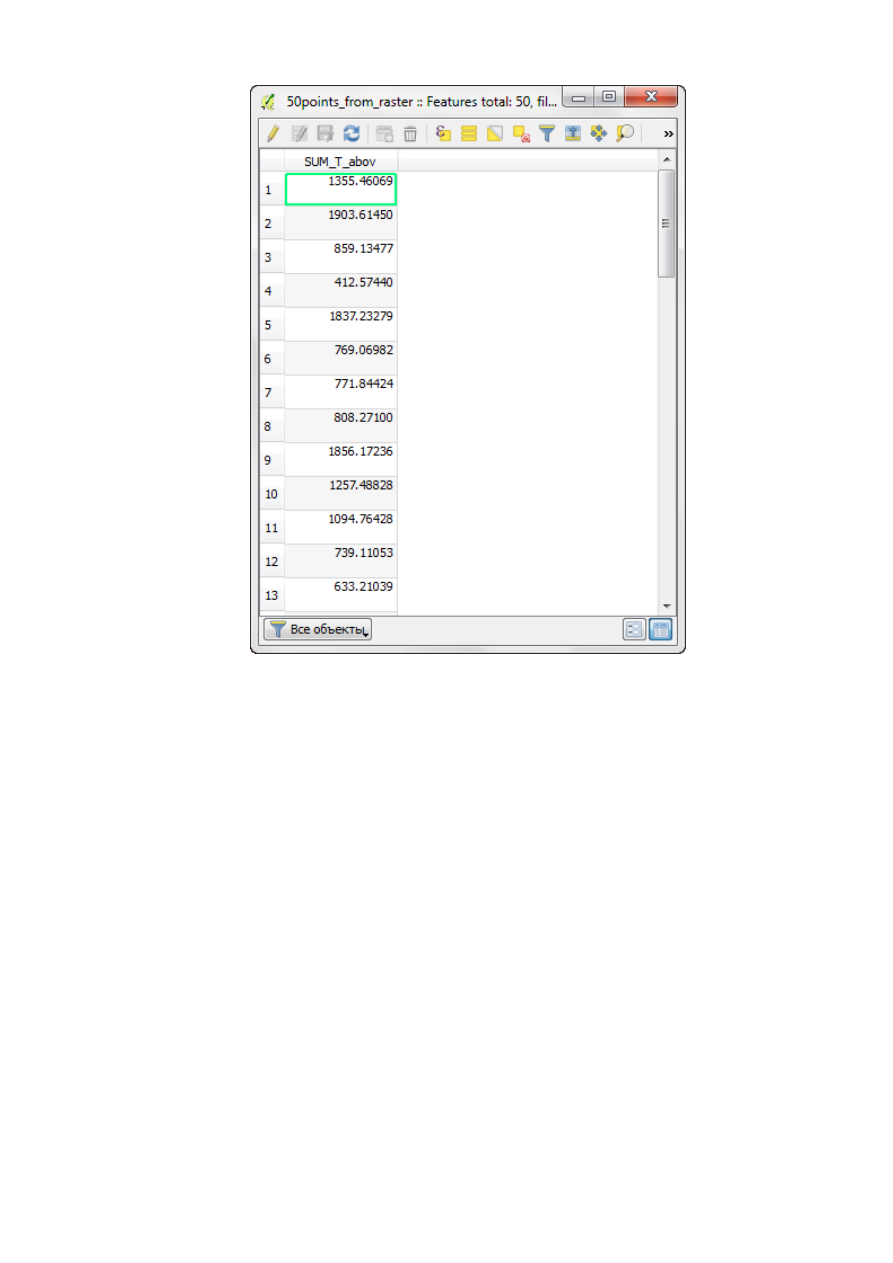

Новый  векторный  слой  появится  в  проекте.  Откройте  атрибутивную  таблицу: правой

кнопкой мыши по слою\Открыть таблицу атрибутов. В таблице атрибутов создана колонка,
названная  именем  растра,  с  которого  были  взяты  значения  пикселей,  а  в  ячейках  хранятся
соответствующие значения точек.

Приложение 6. Способы представления пространственных объектов в ГИС

Способ  представления  пространственных  объектов  в  ГИС  напрямую  зависит  от  выбора

модели  (или  метода)  представления  географических  данных.  Выделим  2  основных  (но  не
единственных) модели: растровую и векторную.

Растровый способ представления объектов предполагает разбиение пространства регулярной

прямоугольной сеткой. Каждой клетке такой сетки присваивается определенное значение или его
отсутствие.  Значения  может  представлять  собой  как  определенное  свойство  объекта,  так  и  его
идентификатор.  Примеры  растровых  данных:  отсканированное  изображение,  аэрофото-  и
космическая съёмка, растровая карта.

Векторный  способ  представления  объектов  предполагает  их  разбиение  на  простейшие

элементы – узлы и соединяющие их линии (дуги). Любой объект может быть представлен одним
из трёх типов геометрий. Если объект состоит из одной вершины (дом, отдельно стоящее дерево,
населенный  пункт  на  мелкомасштабной  карте,  точка  геоботанического  описания),  то  тип
геометрии точечный. Если объект состоит из двух или более связанных вершин (дорога, линия
электропередач,  изолиния,  изотерма,  река,  просека),  то  тип  геометрии  линейный  (или  тип
полилиния).  Если  объект  представлен  последовательностью  вершин  и  при  этом  первая  и
последняя вершины совпадают, то тип геометрии полигональный (лесной массив, озеро, карьер,
населенный пункт на крупномасштабной карте, с/х поля). Группа векторных объектов образует
векторный слой.

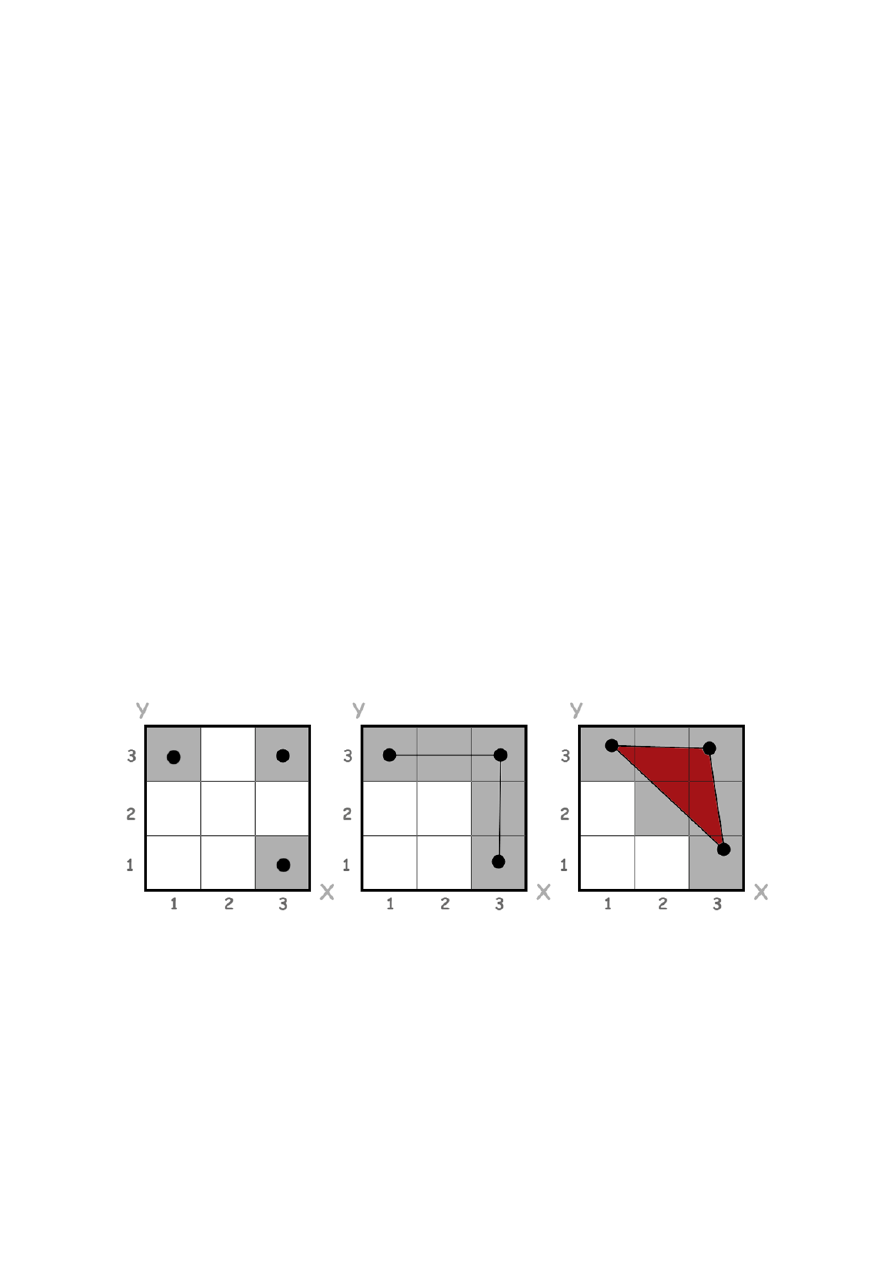

Запись  пространственного  расположения  объектов  для  3х  типов  геометрии  схематично

представлено на рисунке ниже:

Способ записи пространственного расположения объекта:

Растр:       101000001                       111001001                               111011001

Вектор:    Точка(1;3)(3;3)(3;1)        Линия(1;3)(3;3)(3;1)              Полигон(1;3)(3;3)(3;1)

В простейшем растровом варианте записи сначала указывается количество строк и столбцов

растра (если работа осуществляется с геопривязанных изображением, то также  указывается его
проекция, координаты углов в проекции и разрешение). Далее, значения каждой клетки матрицы
записываются по порядку, начиная с левого верхнего угла направо по строке до конца, далее на
