РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №4

Тема: ”Расчёт статически неопределимых рам методом сил”

Студент: Ноунейм

Руководитель ____________________

(подпись, дата)

Оценка за РГР работу___________________ ____________________

(подпись руководителя)

Санкт-Петербург

20999 г.

Исходные данные:

q1,KH/м	F1,KH	F2,KH	M1,KH*м	l1,м	l2,м
10	10	30	20	1	2

Решение:

1)

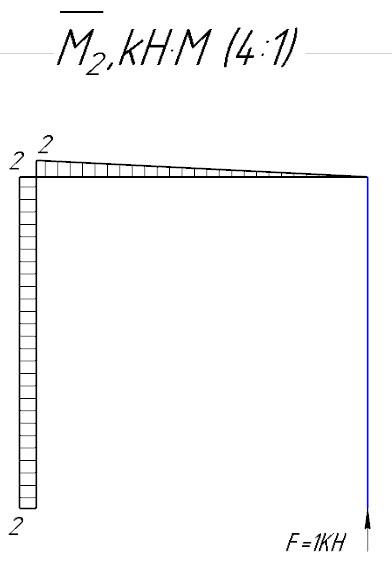

Найдем , перемножив эпюры от единичных сил между собой.

2) Теперь найдем

3) Из системы уравнений найдем x₁, x₂

Тогда подставив в систему уравнений наши значения выразим x₁ , он соответственно равен:

Следовательно

,надо перенаправить силу F₂

При подстановке , получим, что x₁ =4,4602 kH

4) Найдем реакции в заделке.

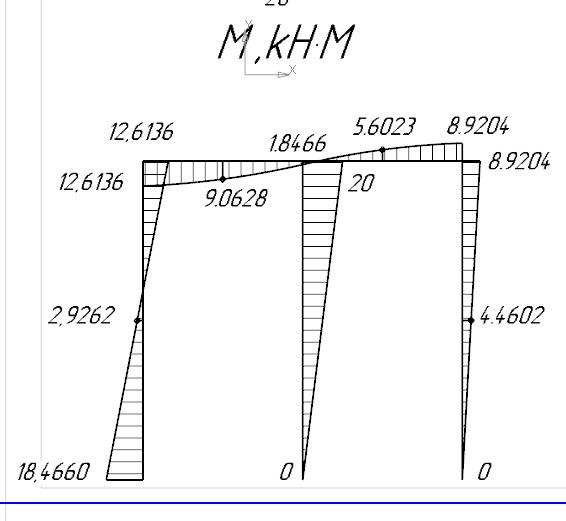

Теперь начертим эпюры от N,Q,M, (смотрите чертеж)

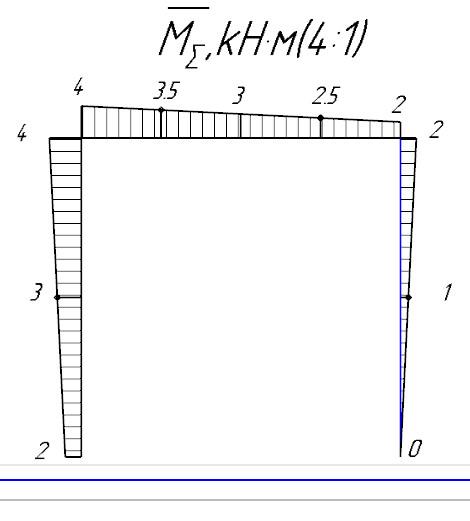

5) Выполним капитальную проверку, перемножив эпюры Mх, использовав формулу Симпсона-Корноухова.

Mх

П о итогам, проверки должен получится ноль, но он не получается, это связано с округлением чисел. Тем более погре шность не превышает 5%.

---
