УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

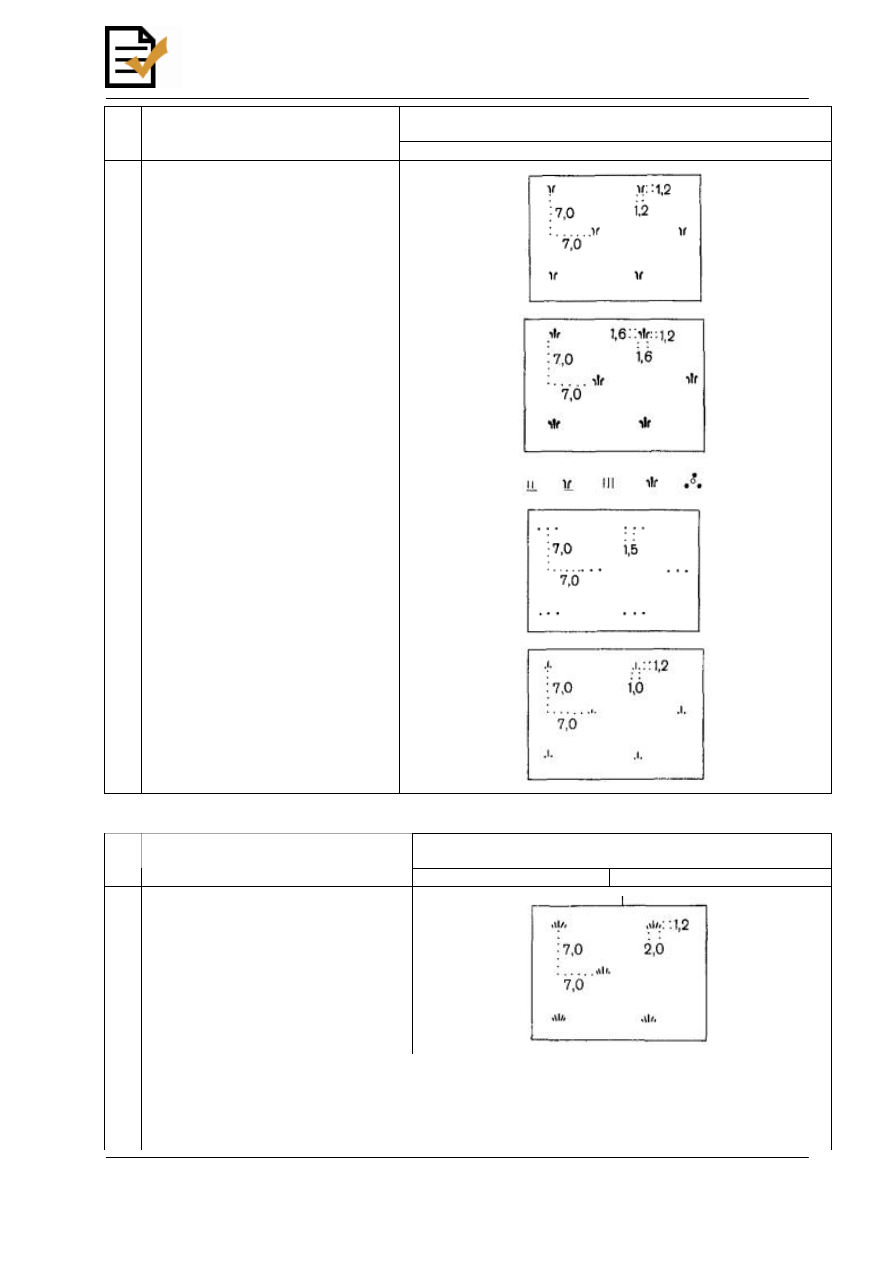

403  Растительность травяная влаголюбивая

(осока, пушица и др.) [535, 538]

404  Заросли  камышовые  и  тростниковые

[535, 539]

405  Мочажинки,  не  выражающиеся  в

масштабе плана [535, 540]

406  Растительность

травяная

степная

(ковыль, типчак и др.) [541]

407  Растительность  моховая  (гипновые,

сфагновые и др. мхи) [542]

Т а б л и ц а  93

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

408  Растительность  лишайниковая  (ягель  и

др.) [542]

Водная растительность показывается условными знаками №№ 228 - 232 по голубому фону (см. таблицы

49, 50)

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

87

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

Культурная растительность

409

*

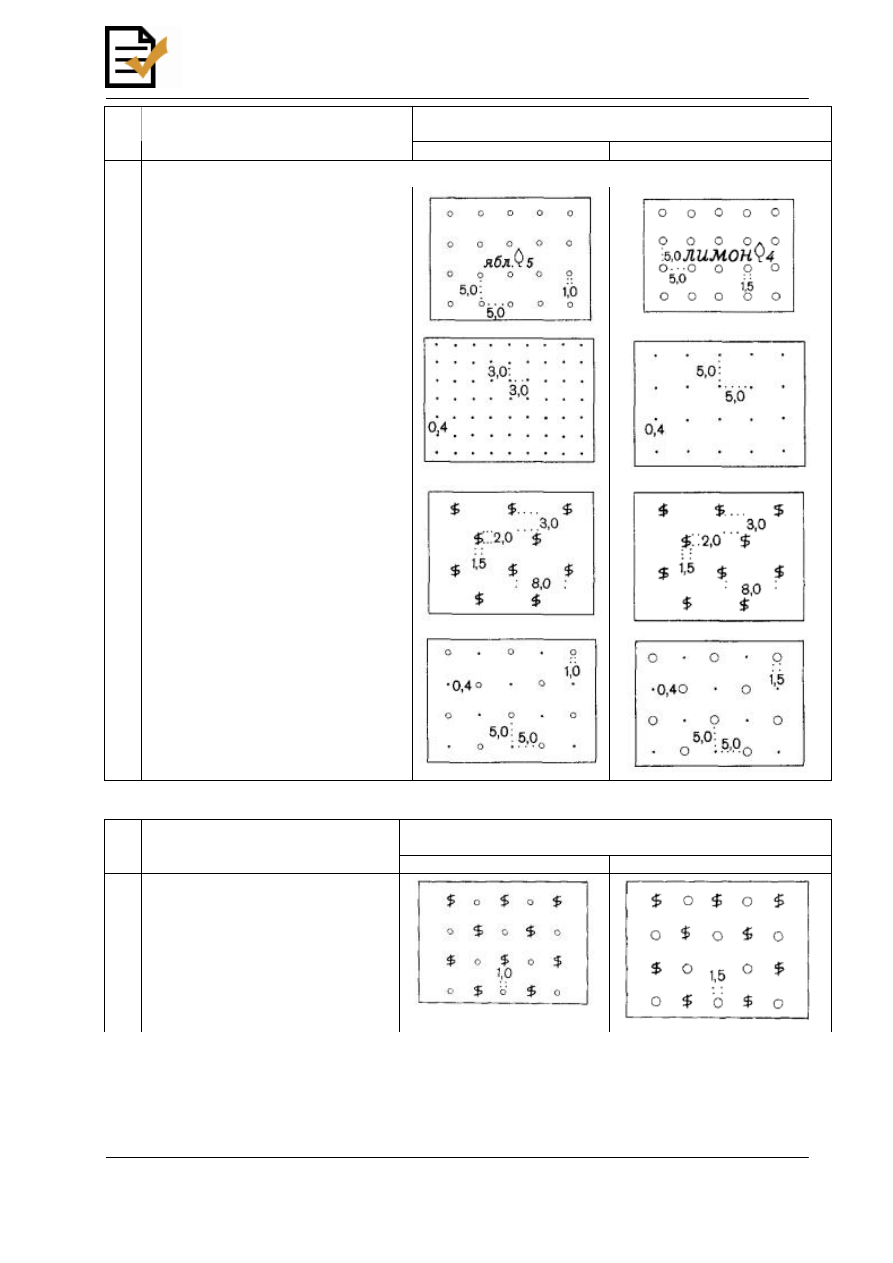

Сады  фруктовые  (включая  цитрусовые).
Цифра - средняя высота в м [543 - 545]

410  Ягодники [543, 546]

411  Виноградники [543, 547]

412  Сады фруктовые с ягодниками [543, 548]

Т а б л и ц а  94

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

413  Сады  фруктовые  с  виноградниками

[543, 548]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

88

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

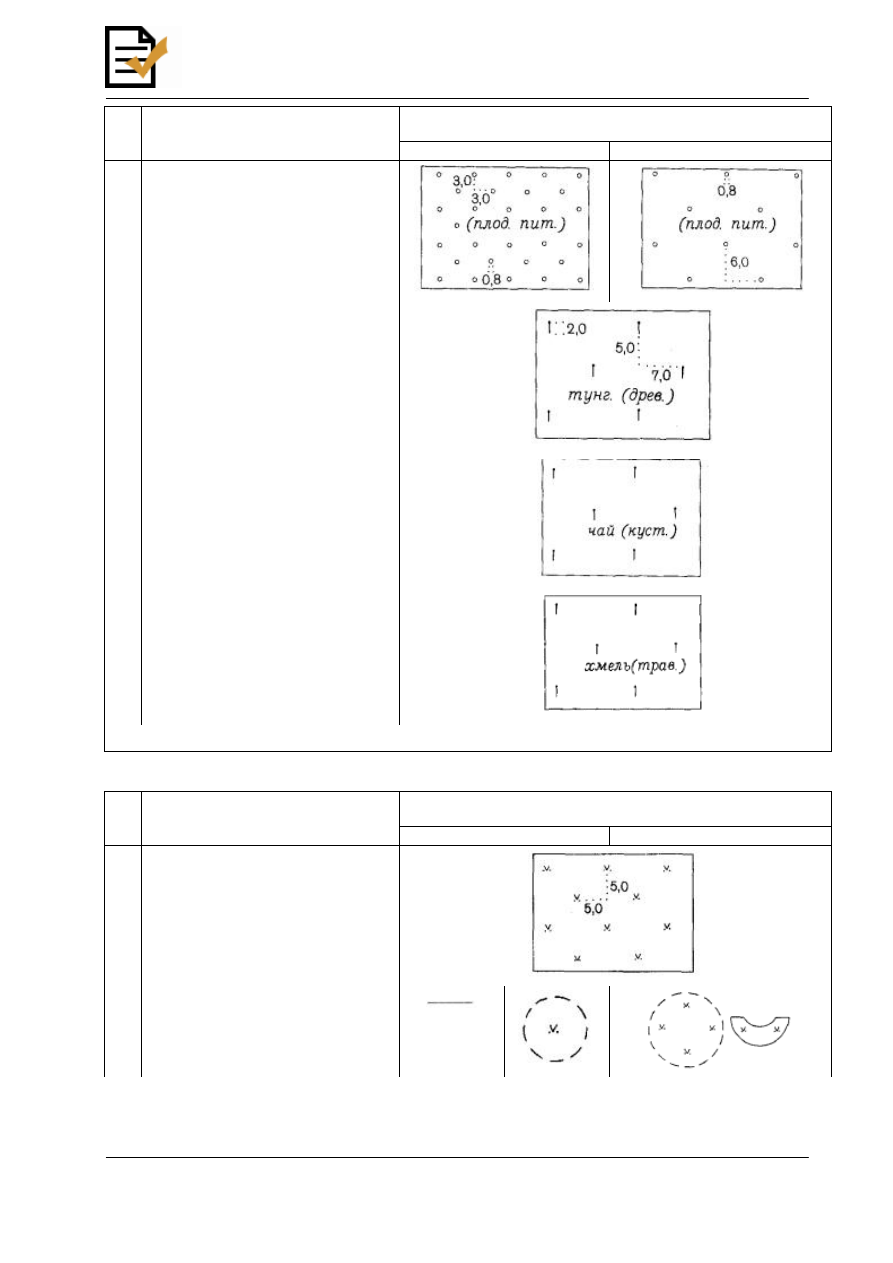

414  Питомники  плодовые  (фруктовые,

ягодные, виноградные) [543, 549]

Плантации технических культур

(*

 [543,

550]:
1) древесных

1)

2) кустарниковых

2)

415

3) травяных

3)

(*

 Подводные плантации показываются условным знаком № 233 (таблица 50).

Т а б л и ц а  95

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

Газоны [543, 551]

416

Клумбы [543, 551]

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

89

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000

1:1000, 1:500

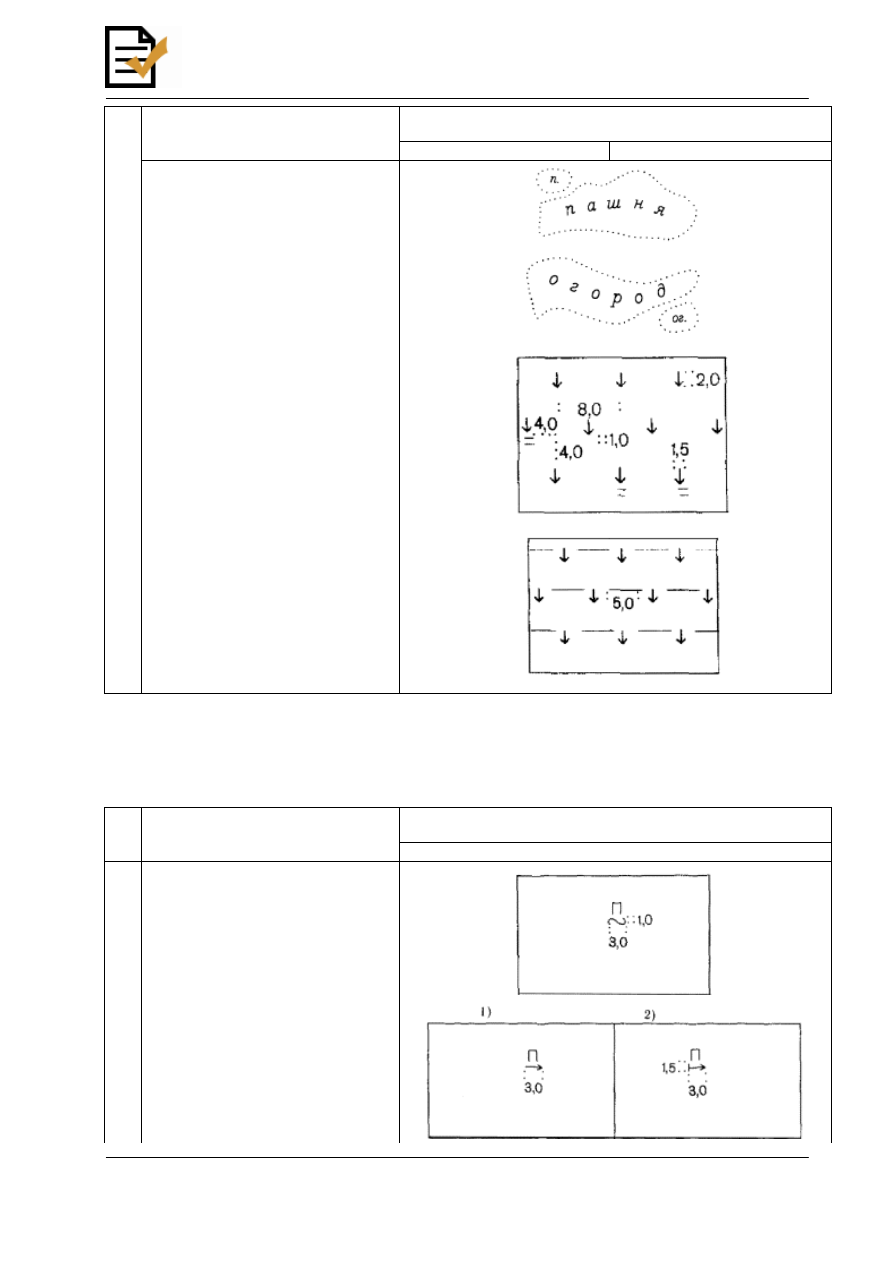

Пашни [543, 552]

417

Огороды [543, 553]

Поля  рисовые,  затопляемые  водой
[543, 554]:
1) периодически

1)

418

2) большую часть года

2)

СЕЛЬСКОХОЗЯЙСТВЕННЫЕ УГОДЬЯ

(*

(*

  Детализированные  условные  знаки  пашен,  залежей,  сенокосов  и  пастбищ  применяются  по

дополнительным требованиям.

Т а б л и ц а  96

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

419  Пашни богарные (в районах поливного

земледелия) [557]

420  Пашни осушенные [557]:

1) открытым дренажем
2) закрытым дренажем

OPEN

GOST.RU

www.OpenGost.ru

Портал нормативных документов

info@opengost.ru

Документ скачан с портала нормативных документов www.OpenGost.ru

90

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

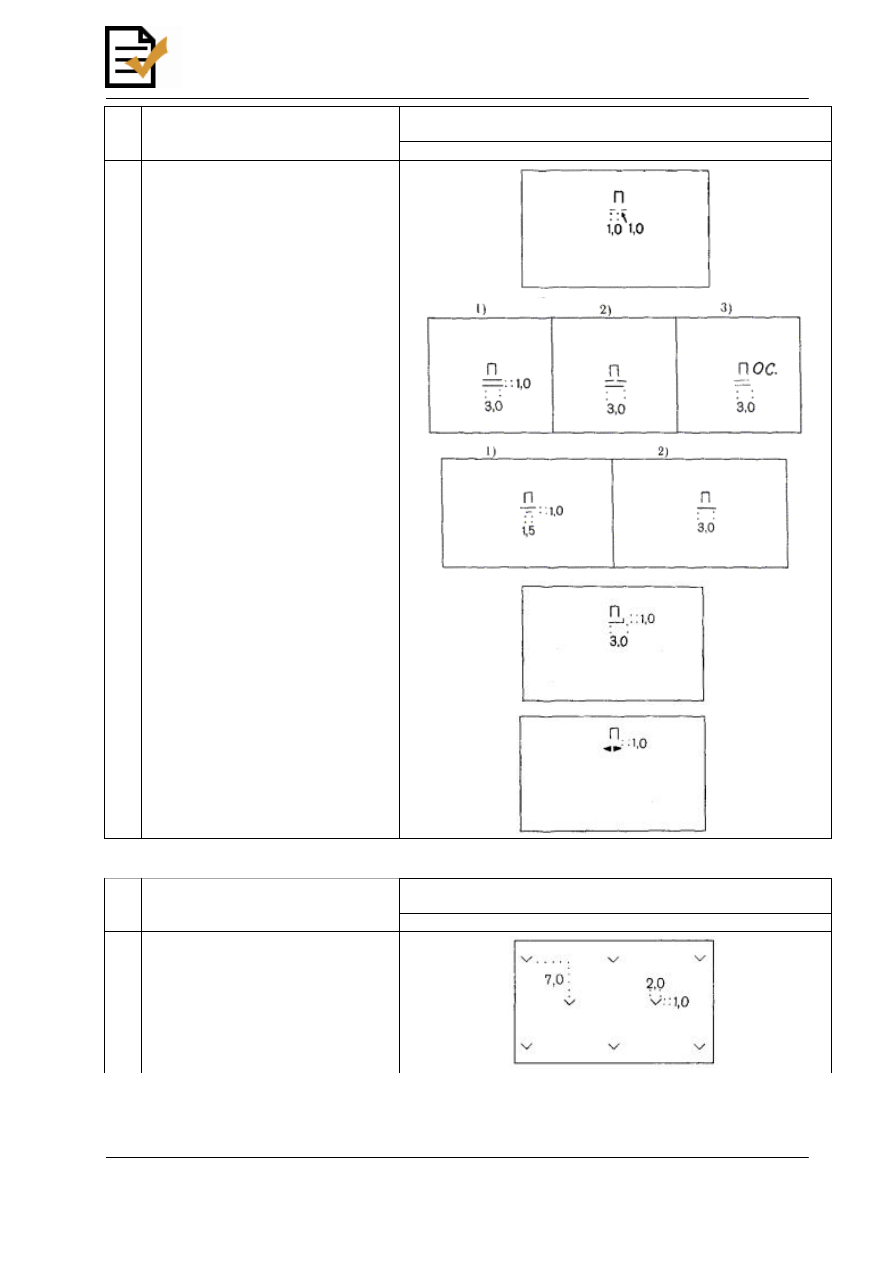

421  Пашни с оросительной сетью [557]

422  Пашни орошаемые [557]:

1)

регулярно,

в

достаточном

количестве
2) в недостаточном количестве
3) на осушенных площадях

423  1) Пашни лиманного орошения [557]

2) Пашни заливные (пойменные и др.)
[557]

424  Пашни  с  осушительно-оросительными

системами

(двухстороннее

регулирование водного режима) [557]

425  Пашни, засоренные камнями [557]

Т а б л и ц а  97

УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

ДЛЯ ПЛАНОВ МАСШТАБОВ

№

НАЗВАНИЕ И ХАРАКТЕРИСТИКА

ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ

1:5000, 1:2000, 1:1000, 1:500

426  Залежи чистые [558]
