101

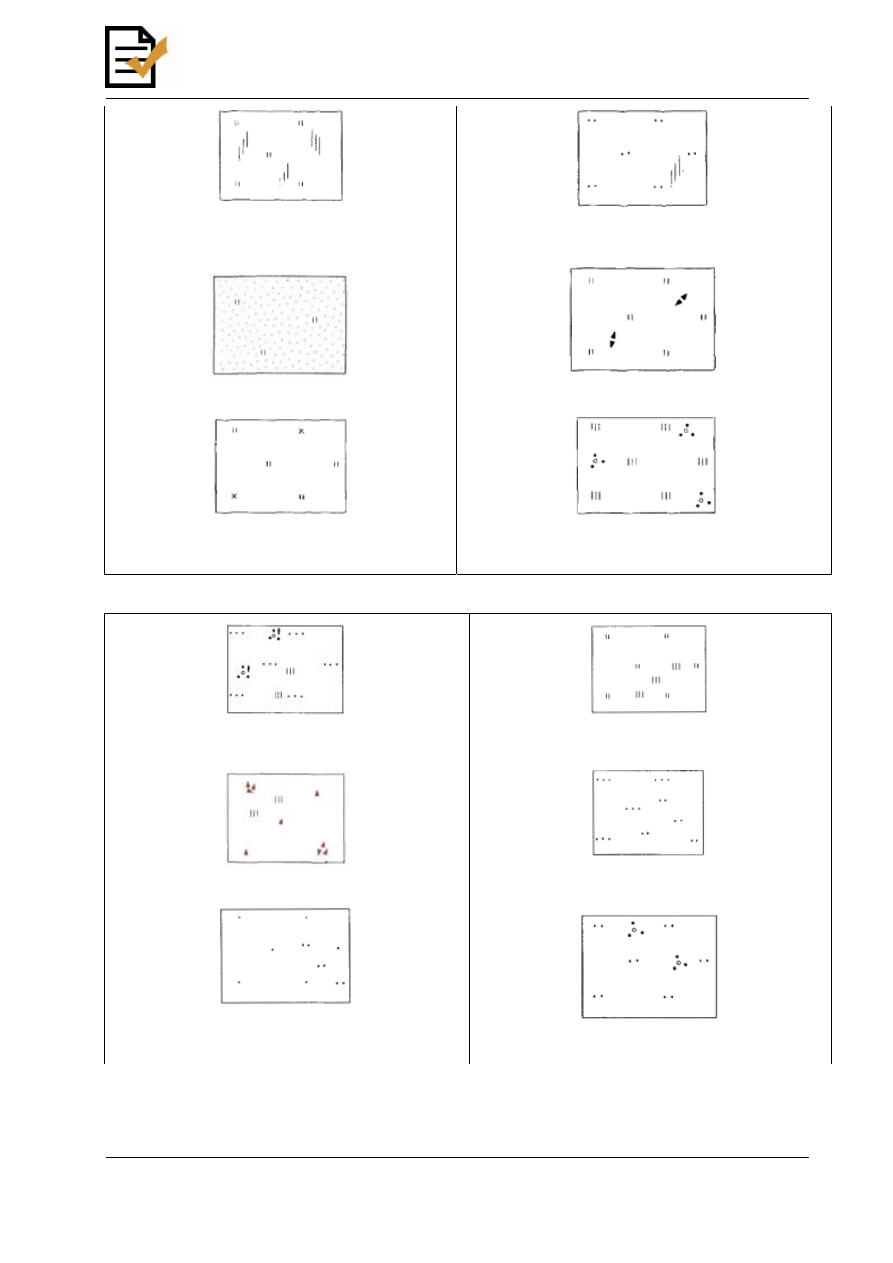

Луг с выцветами солей на поверхности
Полукустарники с проходимыми солончаками, не
выражающимися в масштабе
Травяная растительность на закрепленном ею песке
Луг, засоренный камнями
Луг, загрязненный отходами промышленных
предприятий или засыпанный мелкоземом
Высокотравная растительность с группами кустарников
Т а б л и ц а 109
Группы колючих кустарников и отдельные пучки
высокотравья среди травяной степной растительности
Отдельные пучки высокотравья среди травяной
луговой растительности
Отдельные пучки высокотравья на каменистой россыпи
Полукустарники среди травяной степной
растительности (граница нечеткая)
Полукустарники на глинистой поверхности (граница
нечеткая)
Полукустарники с группами кустарников
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
102

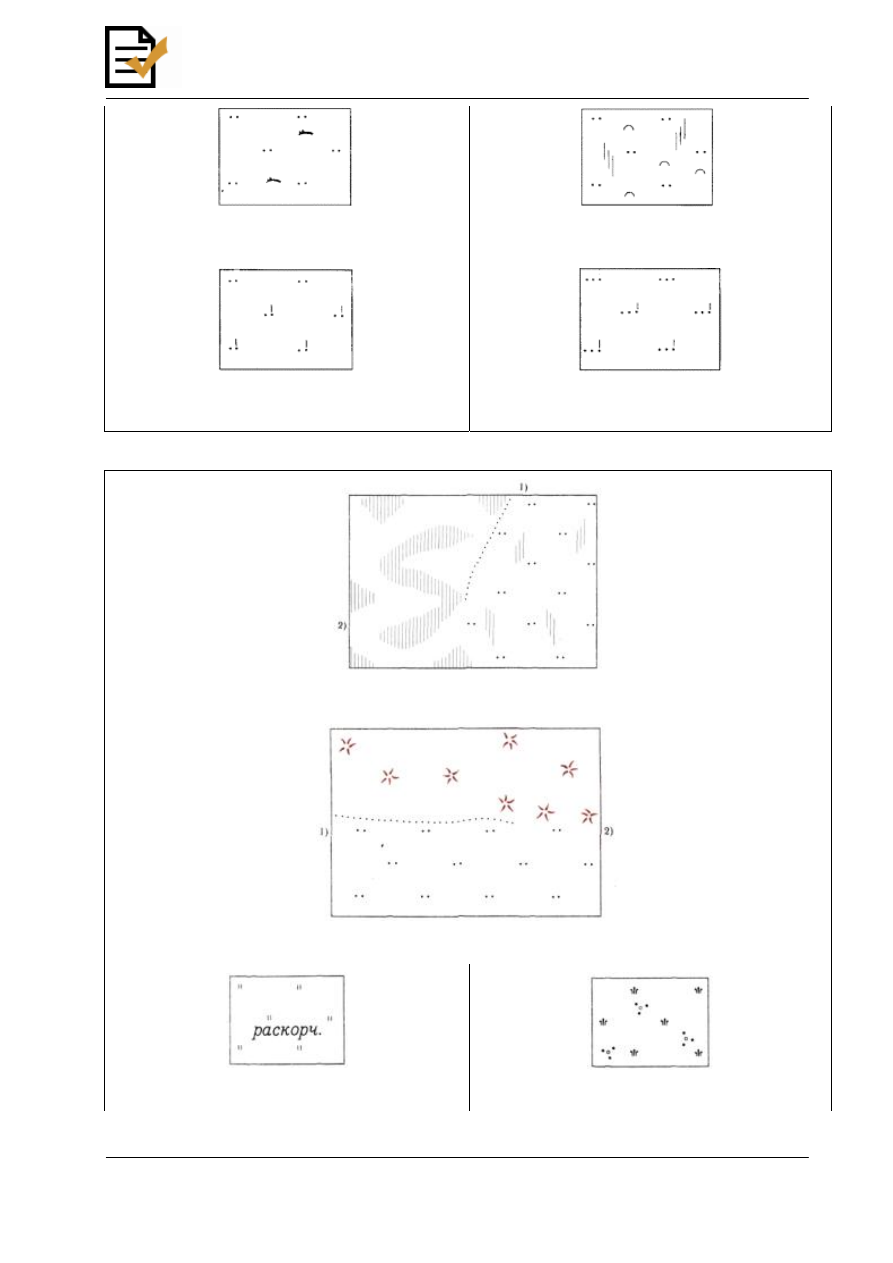

Полукустарники с группами саксаула
Полукустарники на засолоненной бугристой
поверхности
Комплексная полукустарниковая растительность
полупустынь и пустынь
Комплексная травяная растительность степей
Т а б л и ц а 110
Полукустарники у границ солончака:
четких (1) и нечетких (2)
Полукустарники у границ такыра:
четких (1) и нечетких (2)
Травяная луговая растительность на раскорчеванном
участке
Камышовые заросли с группами кустарников
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
103

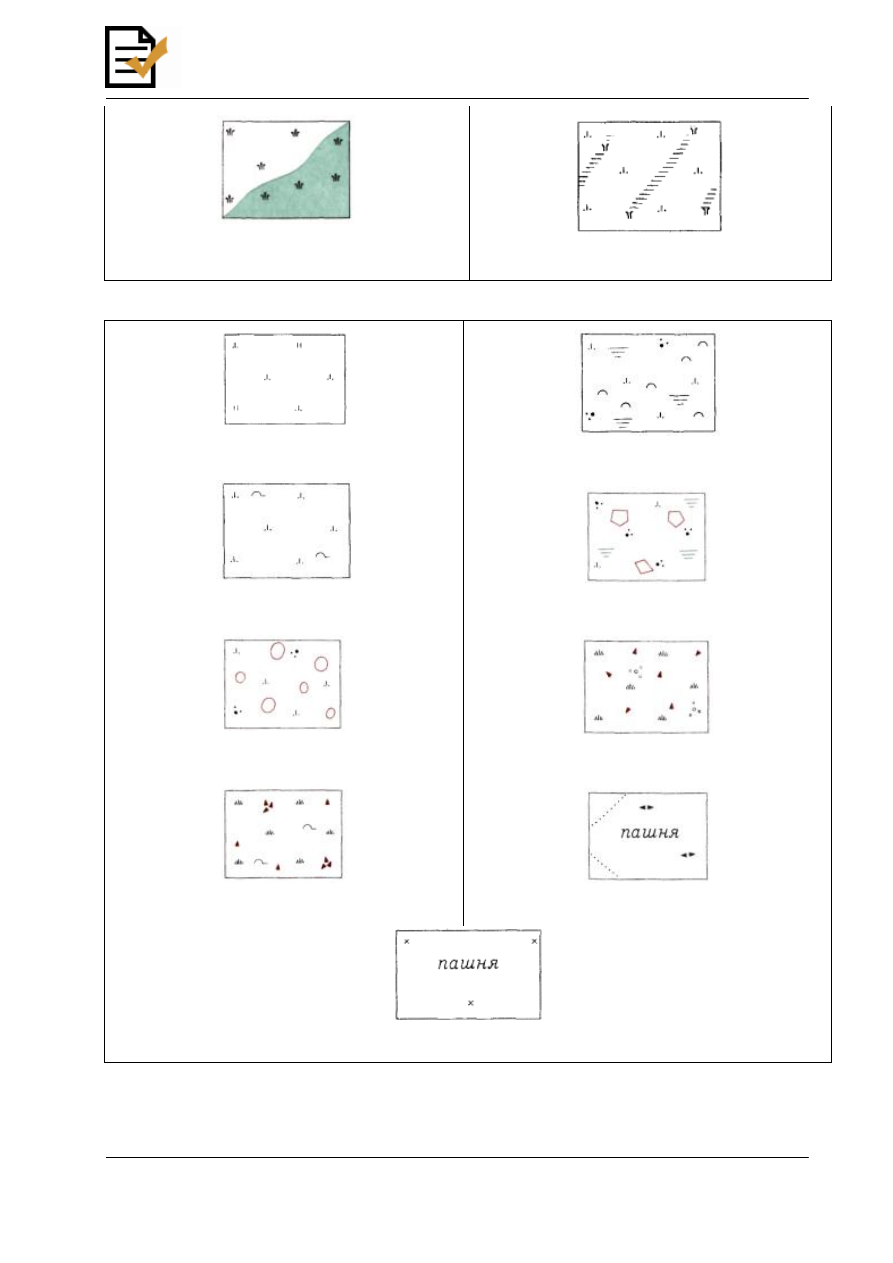

Камышовые заросли на заболоченном берегу водоема
Влаголюбивое низкотравье по деллям - склоновым
ложбинам; склон покрыт моховой растительностью
Т а б л и ц а 111
Мохово-травяная растительность
Мохово-кустарничковый покров на заболоченной
бугристой поверхности
Моховый покров с группами стланника
Кустарничково-моховая растительность на
заболоченной полигональной поверхности
Мохово-кустарничковая растительность на пятнистой
поверхности
Лишайниковая растительность и отдельные кусты на
каменной монолитной поверхности
Лишайниковая растительность с группами стланника
на щебеночной поверхности
Пашня, засоренная камнями
Пашня, засоренная отходами промышленных предприятий или засыпанная мелкоземом
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
104

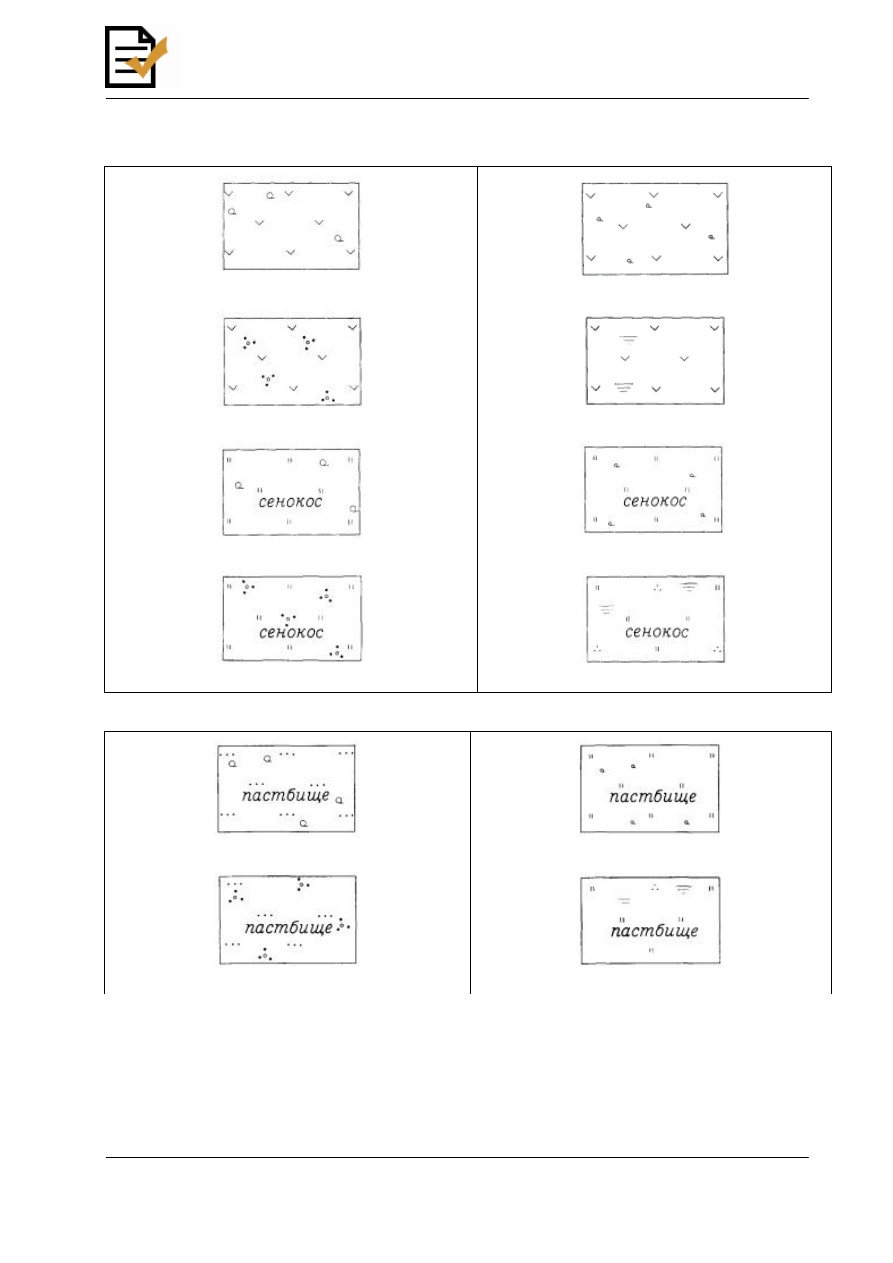

СОЧЕТАНИЕ ИЗОБРАЖЕНИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ УГОДИЙ
Т а б л и ц а 112
Залежи с редким лесом
Залежи с редкой порослью
Залежи с группами кустарников
Залежи заболоченные
Сенокосы с редким лесом
Сенокосы с редкой порослью
Сенокосы с группами кустарников
Сенокосы заболоченные с кочками
Т а б л и ц а 113
Пастбища с редким лесом
Пастбища с редкой порослью
Пастбища с группами кустарников
Пастбища заболоченные с кочками
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
105

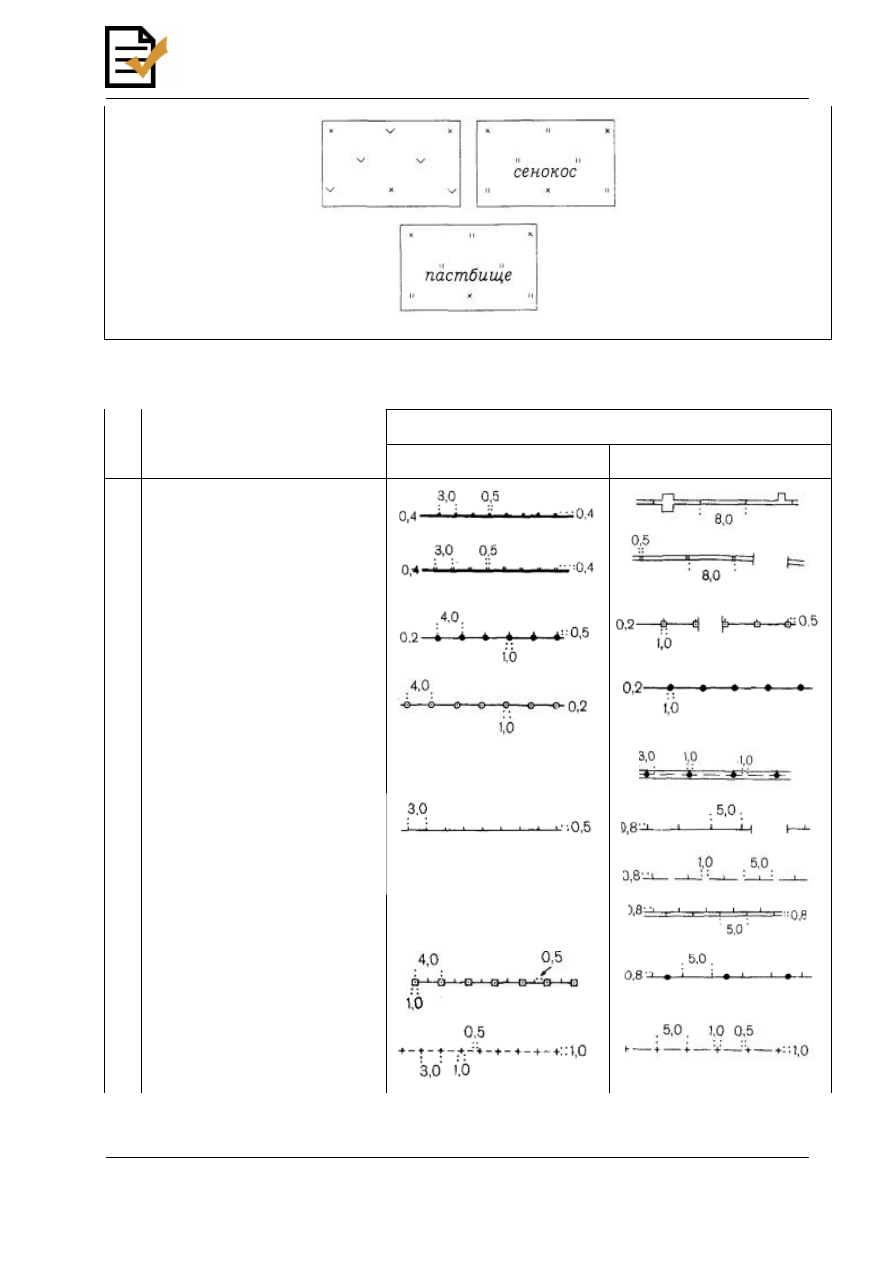

Сельскохозяйственные угодья, загрязненные отходами промышленных предприятий
ОГРАЖДЕНИЯ
Т а б л и ц а 114
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
472 Ограды каменные и железобетонные
высотой 1 м и более, стены
исторические [583 - 585]
473 Ограды каменные и железобетонные
высотой
менее 1 м,
ограды
глинобитные, ворота в оградах [583 -
585]
Ограды металлические [583, 584,
586]
1) высотой 1 м и более, с воротами
2) высотой менее 1 м
474
3) на каменном, бетонном или
кирпичном фундаменте
Изображаются усл. зн. № 474 (1)
или 474 (2)
Заборы деревянные [583, 584, 586]:
1) сплошные с воротами
2) решетчатые (из штакетника и т.п.)
3) на каменном, бетонном или
кирпичном фундаменте
475
4) с капитальными опорами
476 Ограждения проволочные [583, 584,
587]
1) из колючей проволоки
