26
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
на канализационных сетях ливневых
на дренажных трубопроводах
на газопроводах
на нефтепроводах
на теплосетях
на электрокабелях
на кабелях связи и технических
средств управления
на воздухопроводах
на мазутопроводах
на бензопроводах
на золопроводах
Т а б л и ц а 26
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
118
*

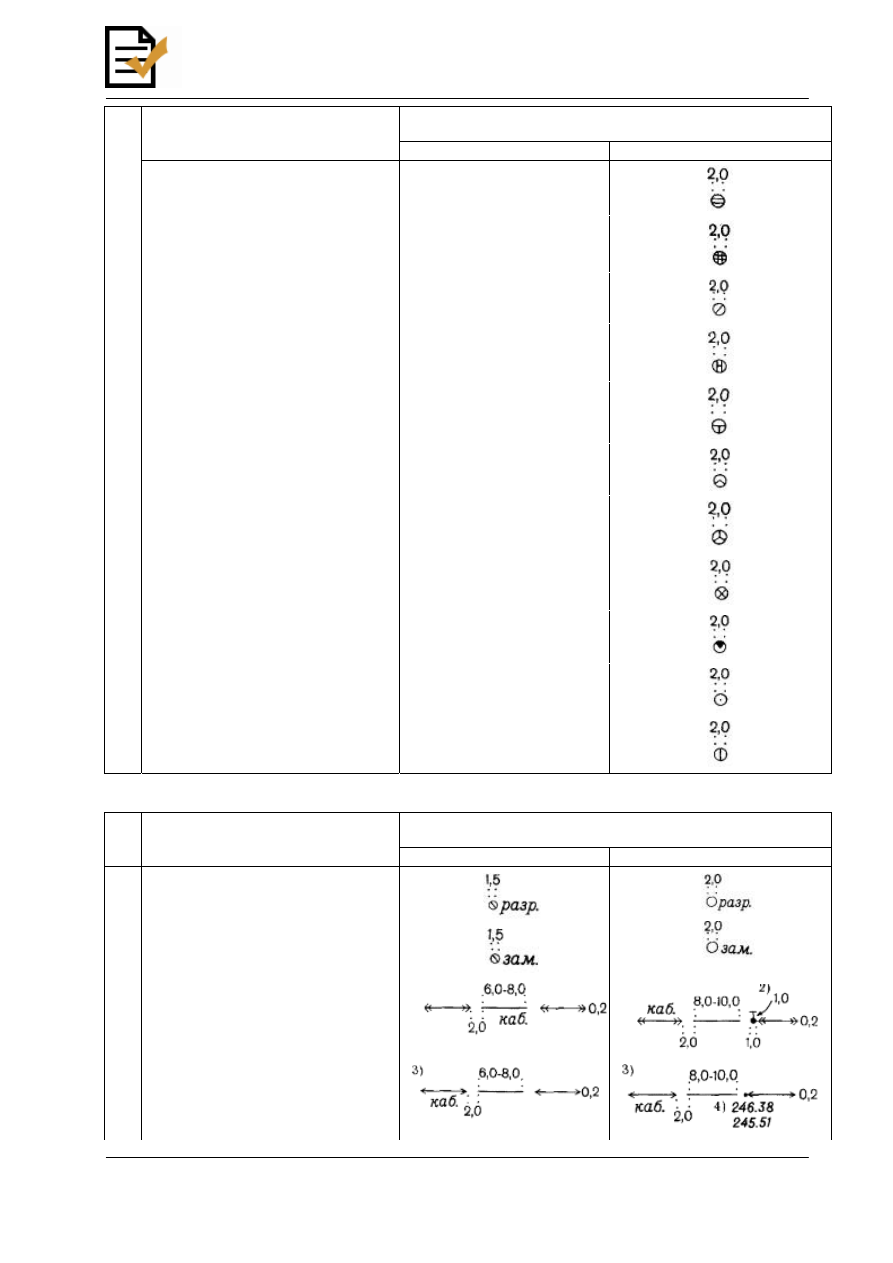

Колодцы смотровые (люки) подземных
коммуникаций [187]:
1) разрушенные
2) находящиеся под мощением или
асфальтом
1)
2)
1)
2)
Электрокабели подземные [188 - 193]:
1) высокого напряжения (заложенные в
траншее)
2) кабельные столбики-сторожки
1)
1)
119
3) низкого напряжения (заложенные в
траншее)
4) высотные отметки земли и
заложения трубы кабеля
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
27
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
5) высокого и низкого напряжения в
блоках (цифры - число прокладок в
блоке)
* 6) высокого и низкого напряжения в
каналах; материал каналов, колодцы
смотровые, их номера и высотные
отметки (цифры в разрыве знака -
число прокладок, индексы WW -
высокое напряжение, W - низкое)
Т а б л и ц а 27
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
Электрокабели подводные [188, 194]:
1)
высокого
напряжения,
на
поверхности дна
120
*
2)
низкого
напряжения,
на
поверхности дна
* 3) высокого и низкого напряжения,
проложенные
под
дном
или
перекрытые наносами (цифры у
стрелки - глубины от поверхности дна
в м)
Трубопроводы наземные [195 - 200]:
1)
на
грунте
(буквы-индексы
назначения трубопроводов)
2) на опорах (цифры - высоты опор в
м)
121
3) в коробах (надпись - материал
короба)
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
28
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
4) материал труб и их внутренний
диаметр в мм, категория давления для
газопроводов
*
5)
изгибы
трубопроводов
компенсационные
Т а б л и ц а 28
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
6) переходы трубопроводов арочные
(через препятствия)
Трубопроводы подземные [195 - 197,
201, 202]:
1)
трубопроводы
с
колодцами
смотровыми
(буквы - индексы
назначения трубопроводов, цифры -
номера и высотные отметки колодцев)
2) трубопроводы проложенные рядом
в одной траншее (цифры - число
прокладок)
3) направление течения жидкостей в
самотечных прокладках
122
*
4) строящиеся
5) недействующие
6) глубины заложения труб в м (до их
верха)
*
7) коверы
8) бункеры и будки смотровые
9)
пункты
контрольно-
распределительные
123
*
Камеры на трубопроводах [204]:
1) наземные, их номера и колодцы
смотровые
2) подземные, их номера и колодцы
смотровые
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
29
Т а б л и ц а 29
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И
ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ
ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
124
*
Каналы непроходные для подземных
трубопроводов [195, 205]:
1) каналы и материал их постройки
2) число и назначение прокладок
3) наземные камеры на каналах
4) подземные камеры на каналах
5) номера камер
6) колодцы смотровые
125
*
Каналы
полупроходные
для
подземных трубопроводов [195, 205]
126
*
Каналы проходные для подземных
трубопроводов (в разрыве знака -
характеристики прокладки: слева -
число, назначение и материал, справа
- внутренний диаметр в мм) [195, 205]
127 Коллекторы общие для подземных
коммуникаций (надпись - материал
коллектора) [195, 206]
128
*
Решетки сточные [207]
129 Канализация ливневая открытая [207]
OPEN
GOST.RU
www.OpenGost.ru
Портал нормативных документов
info@opengost.ru
Документ скачан с портала нормативных документов www.OpenGost.ru
30
Т а б л и ц а 30
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
130 Трубопроводы надводные на опорах
(цифры в скобках - высоты над водой в
м) [195, 208]
131 Трубопроводы подводные [195, 209]:
1) на поверхности дна
* 2) проложенные под дном или
перекрытые наносами (цифры у
стрелки - глубины от поверхности дна
в м)
132 Линии связи и технических средств
управления подводные кабельные [210,
211]:
1) на поверхности дна
* 2) проложенные под дном или
перекрытые наносами (цифры у
стрелки - глубины от поверхности дна
в м)
133
*
Линии связи и технических средств
управления подземные кабельные;
колодцы смотровые, их номера и
высотные отметки (цифры в разрыве
знака - число прокладок) [210, 212,
213]
Т а б л и ц а 31
УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
ДЛЯ ПЛАНОВ МАСШТАБОВ
№
НАЗВАНИЕ И ХАРАКТЕРИСТИКА
ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ
1:5000, 1:2000
1:1000, 1:500
134 Линии связи и технических средств
управления воздушные кабельные на
незастроенной территории [210, 213,
214]
135
*
Линии связи и технических средств
управления воздушные кабельные на
застроенной территории [210, 213, 214]
