ОТЧЁТ ПО ЛАБОРАТОРНОЙ РАБОТЕ № 3
|
по дисциплине: Передача данных в информационно – управляющих системах Тема: Исследование систем передачи данных, использующих циклические (БЧХ) коды Вариант № 3 |
|
|
|
|
|
|
Выполнили студенты гр. _________________________________ (дата, подпись) _________________________________ (дата, подпись) Проверил старший преподаватель кафедры АТ Кулагина М. М. _________________________________ (оценка) _________________________________ (дата, подпись) |
Цель работы:
1. Ознакомиться c функциональной моделью системы передачи данных (СПД), использующей циклические (БЧХ) коды, реализованной в среде MATLAB.
2. Исследовать принципы построения функциональных моделей кодеров циклических систематических кодов (ЦСК).
3. Исследовать принципы построения функциональных моделей декодеров Меггита в режимах обнаружения и исправления ошибок.
Вариант задания для лабораторной работы:
В соответствии с вариантом №1 определим используемые в СПД коды БЧХ:
Код №1 (7,3,4): g(x) = x4+x2+x+1
Код №2 (14,10,3): g(x) = x4+x3+1
Ход выполнения работы:
Целью является построение структур кодеров и декодеров БЧХ кодов и анализ их функционирования с использованием временных диаграмм.
1. Построение функциональной модели СПД с заданными параметрами для первого кода (7,3,4) g(x) = x4+x2+x+1
Число избыточных символов k = 4
Число информационных символов m = 3
Зададимся
Тогда
Найдем
:
Кодовый
вектор
1.2 Построение блока деления на полином в составе кодера
Блок
Divider реализует блок
деления на полином. Перестроим структуру
блока в соответствии с кодом и получим
временные диаграммы его функционирования.
Рисунок 1 – Блок Divider СПД модели блока кодера
Рисунок 2 – Временная диаграмма в блоке Divider
|
№ такта |
Состояние ключей |
D0 |
D1 |
D2 |
D3 |
V(Выход) |
|
0 |
k1 |
0 |
0 |
0 |
0 |
|
|
1 |
1 |
1 |
1 |
0 |
1 |
|
|
2 |
0 |
1 |
1 |
1 |
0 |
|
|
3 |
1 |
1 |
0 |
1 |
0 |
|
|
4 |
k2 |
0 |
1 |
1 |
0 |
1 |
|
5 |
0 |
0 |
1 |
1 |
0 |
|
|
6 |
0 |
0 |
0 |
1 |
1 |
|
|
7 |
0 |
0 |
0 |
0 |
1 |
1.2
Построение декодера
Рисунок
3 – Схема декодера
Рисунок 4 – Схема блока Divider декодера
Register
– Сдвиговый регистр, «запоминающий»
пришедший кодовый вектор.
Рисунок 5 – Сдвиговый регистр
Selector – Селектор, настраиваемый на определенные синдромы (в соответствии с выбранным кодом).
Рисунок 6 – Селектор блока декодера
Eraseblock – формирует сигнал стирания.
Рисунок 7 – Блок формирования сигнала на стирание
Рисунок 8 – Исправление однократной ошибки
Рисунок 8 – Обнаружение и стирание двухкратной ошибки
2. Построение функциональной модели СПД с заданными параметрами для второго кода (12,8,3) g(x) = x4+x3+1
Число избыточных символов k = 4
Число информационных символов m = 10
Зададимся
Тогда
Найдем
:
Кодовый
вектор
Рисунок 9 – Описание блока Divider кодера
Рисунок 10 – Блок Divider
декодера

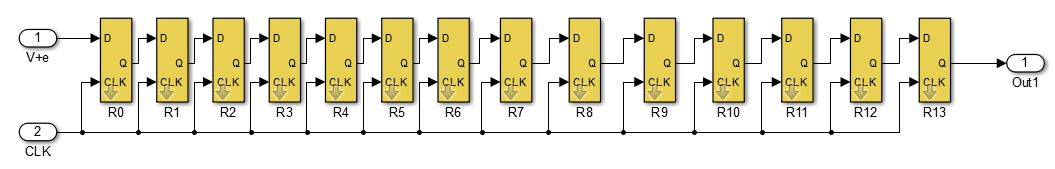

Рисунок 11 - Сдвиговый регистр
Рисунок
12 - Временная диаграмма в блоке Divider
Рисунок 13 - Исправление однократной ошибки
Рисунок 14 – Обнаружение двухкратной ошибки
Вывод:
В процессе выполнения лабораторной работы были изучены принципы построения циклических кодов(БЧХ). Разработан кодер и декодер циклических кодов с последующей проверкой передачи ошибки без стирания и со стиранием.
