Высокочастотная установка ВЧД2-1,6/40 предназначена для предварительного нагрева таблетированных пресспорошков в электрическом поле высокой частоты при изготовлении пластмассовых изделий.

Установка имеет следующие основные параметры:

Мощность, потребляемая от сети - 3,7 кВА,

Мощность номинальная колебательная - 1,6 кВт,

Напряжение питающей сети - 380/220 В,

Рабочая частота -40,68±1% МГц.

Анодный ток - до 0.8 А,

Сеточный ток - 0.2..0.27 А,

Загрузка конденсатора - 0.2..0.6 кГ,

Конечная температура нагрева таблеток - 110±5⁰ С,

Время нагрева - 30..90 сек,

КПД генератора - выше 0.55,

Производительность - 9 г/c.

Установка состоит из генератора, механизма перемещения пластин, листа выдвижного, панели приборов, выпрямителя, анодного трансформатора, вентилятора. Установка выполнена в виде металлического шкафа 1 (рис.6.6), в котором размещены: генераторный блок 2 с камерой рабочего конденсатора, анодный трансформатор 3, высоковольтный выпрямитель 4, вентилятор 5, аппаратура цепей питания и управления 6. Приборы контроля и управления смонтированы на лицевой панели 7. Доступ к оборудованию осуществляется через двери 8 и 9, имеющие электромеханическую блокировку. Установка имеет механизм перемещения верхней пластины рабочего конденсатора 10 с выведенной наружу рукояткой управления 11. Экранирована от излучения радиопомех.

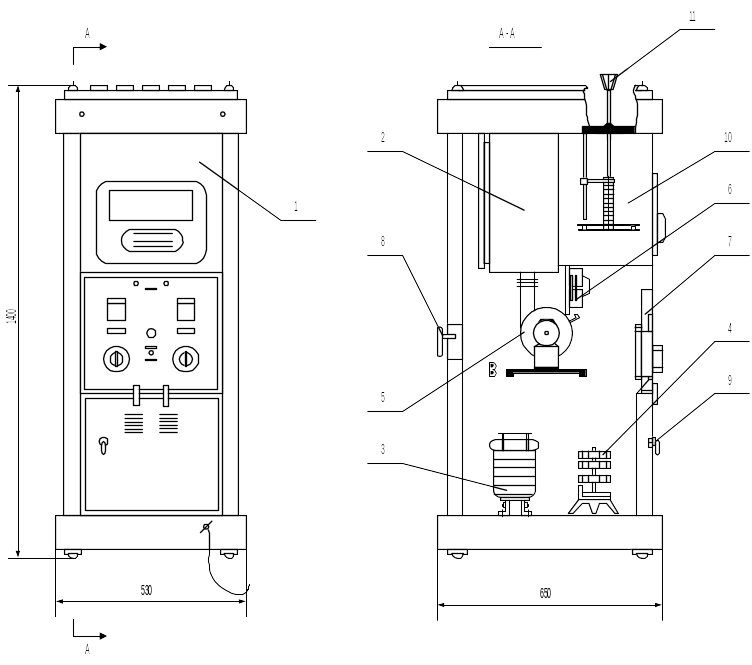

Рис. 6.6. Высокочастотная установка:

1 – шкаф; 2 – генераторный блок; 3 – анодный трансформатор;

4 – выпрямитель; 5 – вентилятор; 6 – панель питания и управления;

7 – панель лицевая; 8 – дверь; 9 – дверь; 10 – механизм перемещения пластин; 11 – рукоятка управления

Принцип работы установки заключается в преобразовании переменного напряжения промышленной частоты в высокое напряжение с частотой 40,68 МГц. Схема установки состоит из следующих основных элементов:

а) цепей высоковольтного выпрямителя,

б) лампового генератора,

в) цепей управления, защиты, сигнализации.

Питание высоковольтного выпрямителя осуществляется от анодного трансформатора. Высоковольтный выпрямитель собран по двухполупериодной трехфазной схеме на диодах Д-1009 А (рис.6.7).

В схеме предусмотрено одноступенчатое переключение выпрямленного напряжения с половинного на полное переключателем 2П.

Высокое напряжение от выпрямителя подается через проходной конденсатор 5С и анодно-разделительный дроссель 1L на анод генераторной лампы 1Л. Ламповый генератор собран на генераторном триоде ГУ-56 по схеме с общим анодом и обратной связью за счет емкостной проводимости на участке «сетка-катод». Анодный колебательный контур состоит из регулируемой анодной индуктивности 5L, рабочего конденсатора 14С и переменного регулировочного конденсатора 13С.

Изменение коэффициента обратной связи осуществляется сеточной индуктивностью 2L. Напряжение отрицательного сеточного смещения образуется за счет протекания постоянной составляющей сеточного тока по сопротивлению 7R. Сопротивление 6R – антипаразитное. Разделение постоянной и переменной составляющих анодного и сеточного токов осуществляется дросселями 1L, 3L, и конденсаторами 6С и 7С соответственно.

Дроссель безопасности 4L служит для защиты рабочего конденсатора от попадания постоянного высокого напряжения в случае пробоя анодно-разделительного конденсатора 6С. Конденсаторы 4С, 11С, 12С, блокируют сопротивление 6R и измерительные приборы от попадания на них токов высокой частоты.

Цепи управления допускают включение установки только в определенной последовательности, обеспечивающей правильную эксплуатацию всей аппаратуры. Включение установки производится пакетным выключателем 1ПВ. Если закрыть двери установки, то при включении пакетного выключателя 1ПВ и автоматического выключателя 2АВ начинает работать электродвигатель вентилятора 1ДВ.

Первая ступень накала лампы включается пакетным выключателем 2ПВ через пусковое сопротивление 5R. Включение второй ступени накала происходит автоматически через 30 сек. после включения первой. Этот промежуток времени обеспечивается термореле времени 1РВ, которое после разогрева замыкает свой контакт и включает магнитный пускатель 2ПМ. Последний блокирует контакты реле времени 1РВ, разрывает цепи питания этого реле и шунтирует пусковое сопротивление 5R, в результате чего на накал генераторной лампы подается номинальное напряжение и загорается лампочка Л1 зеленого цвета.

Включение высокого напряжения осуществляется следующим образом:

а) выдвигается до отказа поднос, вследствие чего замыкается микровыключатель 4МП;

б) нажимается кнопка 1КУ «нагрев», при этом включается магнитный пускатель 3ПМ, который подает напряжение на анодный трансформатор 1Т, а блок-контакт пускателя 3ПМ блокирует кнопку 1КУ. В момент начала нагрева загорается красная сигнальная лампочка Л2.

При обслуживании и ремонте установки необходимо строго соблюдать правила по технике безопасности. Условия безопасной работы с установкой являются:

а) исправность блокировки дверей, подноса;

б) наличие на месте съемной крышки генераторного блока;

в) надежность заземления корпуса установки;

г) наличие резиновых высоковольтных ковриков или изоляционных подставок на полу перед установкой.

К работе с установкой могут быть допущены лица, имеющие группу по технике безопасности не ниже II – ой и прошедшие инструктаж по ТБ.

Рис.6.7. Двухполупериодная трехфазная схема высоковольтного выпрямителя

Программа работы

Подготовить установку к работе, для этого:

а) включить вводной автомат,

б) включить пакетный выключатель 1ПВ, при этом включается двигатель вентилятора;

в) включить пакетным выключателем 2ПВ первую степень накала генераторной лампы. Через 30 сек. должна автоматически включиться вторая ступень накала и загореться сигнальная лампочка зеленого цвета;

г) выдержать установку в этом режиме в течение 15 мин (операция «жесточения» генераторной лампы);

д) вдвинуть поднос без образца до отказа, переключатель анодного напряжения 2П установить в положение 50%, нажать на кнопку «нагрев» и регулировкой зазора рабочего конденсатора произвести предварительную настройку рабочего режима. Показания приборов должны быть равными половине значения, заданных преподавателем;

е) выдержать установку в этом режиме работы в течении 15 мин (тренировка генераторной лампы), после чего ее можно считать готовой к работе.

Произвести нагрев образцов в соответствии с заданием преподавателя (нагревается три образца – из сухой древесины, из влажной древесины, асбестцемента) в следующем порядке:

а) поместить образец в зазор рабочего конденсатора

Примечание: перед выдвижением подноса из установки обязательно отключить анодное напряжение кнопкой 2КУ, при выдвижении не прилагать значительных усилий и следить за отсутствием перекосов;

б) переключатель анодного напряжения 2П установить в положение «100%»;

в) нажать на кнопку 1КУ «нагрев»;

г) произвести подстройку рабочего режима в соответствии с заданием преподавателя на полном (100%) анодном напряжении.

д) произвести нагрев образца в течение заданного времени, измерив предварительно начальную температуру. Замерять температуру образца через каждые 10 сек. во время нагрева и конечную температуру. Данные замеров занести в таблицу 6.3.

е) повторить опыты нагрева на других образцах.

Примечание:

При регулировке режима работы генератора надо учитывать, что увеличение зазора рабочего конденсатора ведет к уменьшению мощности генератора и величин анодного и сеточного токов. Однако чрезмерное уменьшение зазора может привести к пробою рабочего конденсатора и, как следствие, к отключению генератора цепями защиты. Номинальный зазор между верхней пластинкой конденсатора и образцом равен 5…6 мм.
При желании время нагрева образцов можно задавать при помощи реле времени 2РВ, для этого тумблер 1ТП ставиться в положение «автомат», а на реле времени выставляется уставка времени, при этом нагрев прекращается автоматически после срабатывания реле времени; при ручном управлении тумблер должен быть в положении «ручное»;
По окончании работы отключить вентилятор охлаждения генераторной лампы можно только спустя 15 мин. после выключения накала (в противном случае происходит повреждение генераторной лампы и выход установки из строя).
