ОТЧЕТ

по лабораторной работе 3 3 (Lr33)

РЕГИСТРЫ


Студента Скилевой А.О.
Группы 12РКК-3ДБ-323-15

" 12" апреля 2018г.






ЦЕЛЬ РАБОТЫ

1. Ознакомление с устройством и функционированием регистров и регистровой памяти.

2. Испытание интегрального универсального регистра сдвига.



Схема исследуемой цепи:

Рис. 1





Т

Uc

n

Ub

аблица использованных приборов

Наименование прибора

Тип, марка

Количество

Универсальный 4-разрядный регистр сдвига

74НС194N_4V

1

Логический генератор

XWG1

1











Задание 1. Запустить программную среду МS10 (щёлкнув мышью на команде Эксперимент меню комплекса Labworks). В открывшемся окне Задания щёлкнуть (один раз!) мышью на закладке Эксперимент 1 и минимизировать это окно.

Скопировать на страницу отчёта выве­денную на рабочем поле среды MS10 схему для испытания универсального регистра сдвига.

Универсальный 4-разрядный регистр сдвига 74НС194N_4V (отечествен­ные аналоги-микросхемы К230ИР2, КМ155ИР1, К176ИР3) способен сдвигать ин­формацию и вправо, и влево, возможна как параллельная, так и последовательная запись данных. Регистр имеет парал­лельные входы (А, В, С, D), параллельные выходы (QA, QB, QC, QD), последовательные входы (SR, SL), цепь прямой очистки регистра по входу и управляющие входы (S0 и S1) – входы задания режима:

• S0 = 1, S1 = 1 – запись данных в регистр по входам А, В, С, D;

• S0 = 1, S1 = 0 – сдвиг данных влево в направлении от QА к QD;

• S0 = 0, S1 = 1 – сдвиг данных вправо в направлении от QD к QА;

• S0 = 0, S1 = 0 – входы регистра недоступны (блокировка).


Задание 2. Щёлкнуть мышью на изображении логического генератора XWG1 и изучить коды, которыми заполнены ячейки памяти генератора в соответствии с правилами функционирования регистра 74НС194_4V в режиме параллельной записи данных (табл. 33.1).

Т а б л и ц а 33.1

Входы

Выходы

Сброс

Старт

Режим

Последов. вход

Параллельный

вход

S0

S1

SR

SL

А

В

C

D

QA

QB

QC

QD

0

х

х

х

х

х

х

х

х

х

0

0

0

0

1

0

х

х

х

х

х

х

х

х

QА0

QВ0

QС0

QD0

1

1

1

х

х

А

В

C

D

А

В

C

D

1

1

0

1

х

х

х

х

х

1

QАп

QВп

QСп

1

1

0

0

x

х

х

х

х

0

QАп

QВп

QСп

1

0

1

х

1

х

х

х

х

QВп

QСп

QDп

1

1

0

1

x

0

х

х

х

х

QВп

QСп

QDп

0

1

х

0

0

х

х

х

х

х

х

QА0

QВ0

QС0

QD0

Примечание. 0 – низкий уровень;1 – высокий уровень; х – любое состояние; - по­ложительный перепад (с низкого уровня на высокий); QА0, QB0, QС0, QD0 – стационарные уровни А, В, С, D до установки указанных состояний на входах; QАп, QВп, QСп, QDп – соответственно уровни А, В, С, D перед началом прохождения фронта самого последнего тактового импульса.

Руководствуясь схемой соединения генератора XWG1 с регистром 74НС194_4V, при записи чисел в ячейки памяти генератора в младший разряд 9-разрядных чисел занесено значение сигнала логический 0 для очистки регистра или логическая 1 разрешение записи числа, сдвига данных и др.; в следующие два разряда – значения (1 или 0) сигналов S0 и S1, определяющие режим работы регистра; в два следующих введены значения сигналов SR и SL, определяющие направление сдвига записанной информации в направлении от QА к QB, QC, а затем к QD после каждого положительного перепада импульса на тактовом входе или наоборот от QD к QА. В старшие разряды нужно занести про­извольные (или по указанию преподавателя) значения 4-раз­ряд­ных чисел DCBA, например, DСВА = 0001, которые передаются на соответствующие выходы.

В рассматриваемом примере (рис. 33.5) в 15 ячеек памяти генератора XWG1, записаны 9-раз­рядные кодовые комбинации:


на первом шаге (первом такте работы генератора и регистра) при подаче сигнала = 0 (см. первую стро­ку табл. 33.1), на всех входах и выходах регистра должны установиться нулевые значения;

на втором шаге при = 1, SR = 0, SL = 0 (разрешение записи числа в регистр), S0 = 1 и S1 = 1 (запрещение сдвига данных во время синхронной параллельной записи числа в регистр, см. третью строку табл. 33.1) должно загрузится заданное нами 4-раз­рядного двоичного число DСВА = 0001 в регистр;

при задании направления сдвига данных влево (S0 = 1 и S1 = 0, такт или шаг 3) введенный код 0001 должен выводиться на выходы: QD = 0, QC = 0, QB = 0 и QA = 1;

с приходом очередного тактового импульса (шаги 4, 5 и 6) должна происходить перезапись (сдвиг) содержимого триггера каждого разряда в соседний разряд (от разряда А к разряду D) без изменения поря­дка следования единиц и нулей. По окончании шестого тактового импульса на выходе должно установиться число 1000;

если выполнить ещё один (седьмой) шаг при S0 = 1 и S1 = 0, то занесенная в регистр информация должна быть полностью из не­го выведена.

Замечание 1. Если при работе регистра в режиме сдвига влево (см. шаги 3, …, 6 на рис. 33.6) в ячейки памяти генератора внести SL = 1, то сигнал 1 будет формироваться на выходе QA и сдвигаться влево от QA к QD при каждом тактовом импульсе. В результате, после шестого импульса на выходе, должно установиться число 1111.

Режим блокировки реализуется при подаче на оба управляющих входа сигналов низкого уровня, т. е. S0 = S1 = 0 при = 1 (см. шаг 7 и шаг 11 на рис. 33.6). В режиме блокировки данные в регистре не должны сдвигаться ни вправо, ни влево, а оставаться на своих прежних позициях. При установке сигналов S0 = 0 и S1 = 1 с приходом 8, 9 и 10 тактовых импульсов должен быть сдвиг сигнала 1000 вправо и его полный вывод из регистра.

Замечание 2. Если при работе регистра в режиме сдвига вправо (см. шаги 8, …, 10, на рис. 33,6) в ячейки памяти генератора внести SR = 1, то сигнал 1 будет формироваться на выходе QD и сдвигаться вправо от QD к QA при каждом тактовом импульсе. И, как следствие, после десятого импульса на выходе должен установиться сигнал 1111.

При установке S0 = S1 = 0 с приходом 11-го импульса должны блокироваться выходы, на следующем (двенадцатом) шаге должна произойти параллельная запись числа DCBA = 1010 в регистр, далее сдвиг данных влево и т. д.

На рис. 33.6 приведены вре­менные диаграммы сигналов на входах и выходах "параллельного" регистра 74НС194_4V, выводимые в окне анализатора XLA1, при шаговом (Step) режиме работы генератора XWG1, анализ которых показывает, что модель параллельного регистра сдвига функционирует в соответствии с правилами, отражёнными в табл. 33.1.

Ввод (запись) и вывод (считывание) информации производится параллель­ным кодом. Ввод обеспечивается тактовым импульсом, с приходом очередного тактового импульса записанная информация обновляется. Считывание информации происходит в прямом коде в интервале между синхроимпульсами, когда триггеры находятся в ре
жиме хранения.

Ввести в ячейки памяти генератора слова XWG1 (в 6, …, 9-й разряды 9-разрядных чисел, см. рис. 33.5, шаги 1 и 10) любые (не нулевые) 4-раз­рядные двоичное числа. Запустить программу моделирования "параллельного" регистра 74НС194_4V, скопировать в отчёт программу и временные диаграммы сигналов на входах и выходах регистра.

Задание 3. Открыть окно Задания и щёлкнуть мышью на закладке Эк­сперимент 2. Скопировать на страницу отчёта выведенную на рабочее поле среды MS10 схему для испытания последовательного регистра сдвига).

Рис. 2

Щёлкнуть мышью на изображении логического генератора XWG1 и изучить коды, которыми заполнены ячейки памяти генератора в соответствии с правилами функционирования регистра 74НС194_4V в режиме последовательной записи данных (табл. 33.1).

Чтобы микросхема 74HC194N_4V работала в качестве последовательного регистра сдвига влево, нужно подать на управляющий вход S0 высокий уровень напряжения, а на вход S1 – низкий уровень, т. е. установить S0 = 1 и S1 = 0, и подавать в последовательной форме на вход SR данные, например, 1, 0, 1 и 0, которые должны записаться в разряд А и передаваться на выход QA. Регистр последовательно должен сдвигать влево эти сигналы от QA к QD, на выходе QD они должны все потеряться (см. шаги 3, …, 9 на рис. 33.8).

П

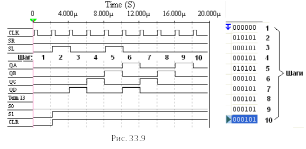

ри установке S1 = 0 и S1 = 1 и подаче на вход SL данных в последовательной форме, например, 1, 0, 0 и 1 (которые должны записаться в разряд D и передаваться на выход QD), микросхема должна работать в режиме последовательного регистра сдвига вправо (без кольцевого перемещения данных): сигналы 1, 0, 0 и 1 должны сдвигаться по направлению к разряду
А, на выходе QA они должны все потеряться (см. шаги 3, …, 9, р
ис. 33.9).

Задание 4. Ввести в ячейки памяти генератора XWG1 (сначала в 4-й столбец (см. рис. 33.8, шаги 2 и 5) для исследования последовательного регистра сдвига влево, а затем в 5-й столбец (см. рис. 33.9, шаги 2, …, 5) для исследования последовательного регистра сдвига вправо) произвольными (или по заданию преподавателя) 4-разрядными кодовыми комбинациями, вводимыми последовательно сначала в регистр А, а затем в регистр D.

Запустить программу моделирования последовательного регистра, ско­­пировать в отчёт временные диаграммы сигналов на входах и выходах регистра при сдвиге данных влево (см. рис. 33.8) и вправо (см. рис. 33.9).


Выводы по работе: В данной работе мы ознакомились с устройством и функционированием регистров и регистровой памяти и провели испытание интегрального универсального регистра сдвига.
