216

Таблица 3.7

Основные характеристики систем виброакустического зашумления

Наименование

Модель (тип)

характеристик

VNG-006DM

ANG-2000

"Заслон-2М"

Полоса

частот

эффективной защиты
на

перекрытии

толщиной
0,25 м, кГц

0,25 ... 5,0

0,25 ... 5,0

0,1 ... 5,0

Максимальное
количество
вибродатчиков, шт

12

18

25

Тип

и

принцип

действия
вибродатчиков

КВП-2, КВП-6, КВП-
7
пьезокерамические

TRN-2000
элетромагнитные

элетромагнитные

Эффективный
радиус
подавления
вибродатчика
на

перекрытии

толщиной 0,25 м, м

4

5

1,5

Габариты
вибродатчиков, мм

Ø  40х30,  Ø  50х39,
 Ø 33х8

Ø 100х338

46х65х53

Примечания

Подключение
спикера.
Сертификат
Гостехкомиссии
России

Подключение
спикера.
Сертификат
Гостехкомиссии
России

Акустопуск.
Адаптация
к

акустическому

фону


В  состав  типовой  системы  виброакустической  маскировки  входят
шумогенератор  и  от  6  до  12  ...  25  вибродатчиков  (пьезокерамических  или
электромагнитных) (см. рис. 3.1 и 3.2) [95]. Дополнительно в состав системы
могут включаться звуковые колонки (спикеры).













217
























В  комплекс  "Барон",  кроме  обычного  генератора  шума,  включены  три
радиоприемника,

независимо

настраиваемые

на

различные

радиовещательные станции  FM  (УКВ-2)  диапазона.  Смешанные  сигналы
этих станций используются в качестве помехового сигнала, что значительно
повышает эффективность помехи [111].
Для полной защиты помещения по виброакустическому каналу вибродатчики
должны  устанавливаться  на  всех  ограждающих  конструкциях  (стенах,
потолке,  полу),  оконных  стеклах,  а  также  трубах,  проходящих  через
помещение (см. рис.  3.3). Требуемое  количество  вибродатчиков  для  защиты
помещения определяется не только его площадью, количеством окон и труб,
проходящих  через  него,  но  и  эффективностью  датчиков  (эффективный
радиус действия вибродатчиков на перекрытии толщиной 0,25 м составляет
от 1,5 до 5 м) [92, 95, 111].





218












В ряде систем виброакустической маскировки возможна регулировка уровня
помехового  сигнала.  Например,  в  системах  "Кабинет"  и  ANG-2000
осуществляется ручная плавная регулировка уровня помехового сигнала, а в
системе  "Заслон-2М"-  автоматическая  (в  зависимости  от  уровня
маскируемого  речевого  сигнала)  [95].  В  комплексе  "Барон"  возможна
независимая  регулировка  уровня  помехового  сигнала  в  трех  частотных
диапазонах (центральные частоты: 250, 1000 и 4000 Гц) [111].
Для  защиты  выделенных  помещений  в  основном  развертываются
стационарные  системы  виброакустической  маскировки,  но  для  защиты
временно  используемых  для  проведения  закрытых  мероприятий могут
применяться  и  мобильные.  К  таким  системам  относится,  например,
мобильная  система  виброакустического  зашумления  "Фон-В".  В  состав
системы  входят:  генератор  ANG-2000,  вибродатчики  TRN-2000  и  TRN-
2000М и  металлические  штанги  для  крепления  датчиков  к  строительным
конструкциям [95].
Система обеспечивает защиту помещения площадью до 25 м

2

[95].

Монтаж (демонтаж) системы осуществляется тремя специалистами в течение
30  минут  без  повреждения  строительных  конструкций  и  элементов  отделки
интерьера [95].

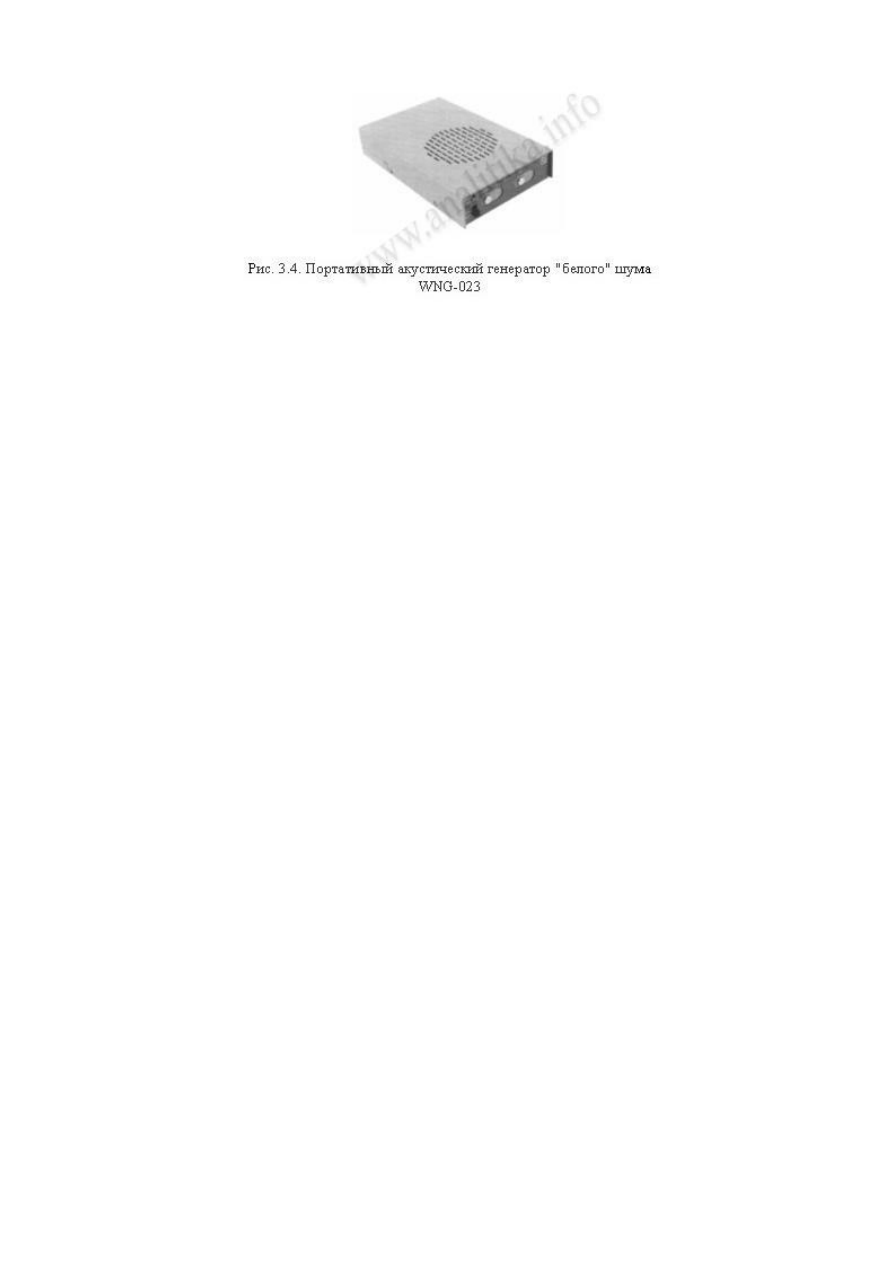

Для  создания  акустических  помех  в  небольших  помещениях  или  салоне
автомобиля могут использоваться малогабаритные акустические генераторы,
например, WNG-023 (см. рис.3.4). Генератор имеет размеры 111•70•22 мм и
создает  помеховый  (типа  "белый  шум")  акустический  сигнал  в  диапазоне
частот  от  100  до  12000  Гц  мощностью  1  Вт.  Питание  генератора
осуществляется от элемента типа "Крона" или сети 220 В [95].





219









При  организации  акустической  маскировки  необходимо  помнить,  что
акустический шум может создавать дополнительный мешающий фактор для
сотрудников  и  раздражающе  воздействовать  на  нервную  систему  человека,
вызывая  различные  функциональные  отклонения  и  приводить  к  быстрой  и
повышенной  утомляемости  работающих  в  помещении.  Степень  влияния
мешающих  помех  определяется  санитарными  нормативами  на  величину
акустического  шума.  В  соответствии  с  нормами  для  учреждений  величина
мешающего шума не должна превышать суммарный уровень 45 дБ.


5. 3. Методы и средства обнаружения и подавления диктофонов и

акустических закладок

Диктофоны  и  акустические  закладки  в  своем  составе  содержат  большое
количество  полупроводниковых  приборов,  поэтому  наиболее  эффективным
средством  их  обнаружения  является  нелинейный  локатор,  устанавливаемый
на входе в выделенное помещение и работающий в составе системы контроля
доступа.
К  типовым  представителям  устройств  этого  класса  относится,  например,
нелинейный локатор "Циклон - Рамка". Локатор имеет два датчика, выносной
пульт  управления  и  может  скрытно  устанавливаться  в  дверной  проем
выделенного  помещения,  что  позволяет  контролировать  наличие  у
посетителей  (как  в  ручной  клади,  так  и  под  одеждой)  любых
радиоэлектронных  устройств,  в  том  числе  диктофонов  и  подслушивающих
устройств,  как  во  включенном,  так  и  в  выключенном  состояниях.  Зона
контроля локатора составляет: по высоте - 2,2 м, по длине - 1,5 м, по ширине
- 1,5 м [56].
Для  обнаружения  работающих  в  режиме  записи  диктофонов  применяются
так  называемые

детекторы  диктофонов

.  Принцип  действия  приборов

основан  на  обнаружении  слабого  магнитного  поля,  создаваемого
генератором  подмагничивания  или  работающим  двигателем  диктофона  в
режиме  записи.  Электродвижущая  сила  (ЭДС),  наводимая  этим  полем  в
датчике  сигналов  (магнитной  антенне),  усиливается  и  выделяется  из шума
специальным  блоком  обработки  сигналов.  При  превышении  уровня

220

принятого  сигнала  некоторого  установленного  порогового  значения
срабатывает  световая  или  звуковая  сигнализация.  Во  избежание  ложных
срабатываний  порог  обнаружения  необходимо  корректировать  практически
перед  каждым  сеансом  работы,  что  является  недостатком  подобных
приборов.
Детекторы  диктофонов  выпускаются  в  переносном  и  стационарном
вариантах. К переносным относятся детекторы "Сова", RM-100, TRD-800, а к
стационарным - PTRD-14, PTRD-16, PTRD-18 и т.д.
В  переносном  (носимом)  варианте  блок  анализа  детектора  размещается  в
кармане  оператора, поисковая антенна в  рукаве  (обычно  крепится  на
предплечье), а  датчик  сигнализации  вибраторного  типа  -  на  поясе  или  в
кармане.  В  ходе  переговоров  оператор  приближает  антенну  (руку)  к
возможным  местам  установки  диктофона  (портфель,  одежда  собеседника  и
т.д.).  При  обнаружении  излучений  (превышении  магнитного  поля
установленного  оператором  порогового  значения)  включенного  на  запись
диктофона

скрытый

сигнализатор-вибратор

начинает

вибрировать,

сигнализируя оператору о возможной  записи разговора.

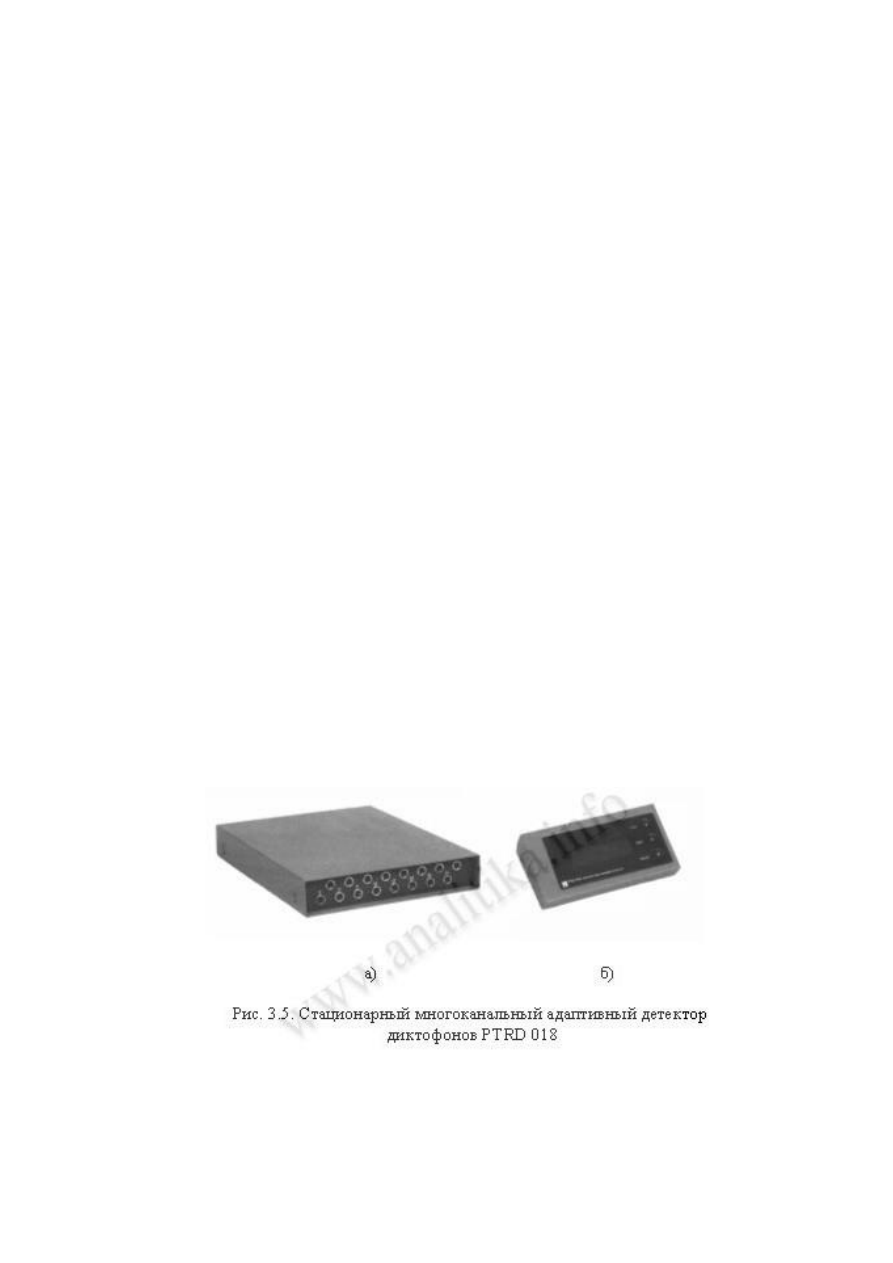

Для  защиты  выделенных  помещений  в  основном  используются  детекторы
диктофонов,  выполненные  в  стационарных  вариантах.  В  отличие  от
переносных  детекторов,  имеющих  один  датчик  сигналов,  стационарные
детекторы  диктофонов  оборудованы  несколькими  датчиками  (например,
детектор  PTRD-18  имеет  возможность  подключения  до  16  датчиков
одновременно),  что  позволяет  существенно  повысить  вероятность
обнаружения диктофонов (см. рис. 3.5) [95].













 Стационарный  вариант  предполагает установку  (заделку) антенн  в стол  для
переговоров  и  в  кресла  (подлокотники). Блок  анализа  и  индикатор  наличия
диктофонов  размещается  в  столе  руководителя или  у  дежурного  (в  этом
