ПРОТОН

ОАО «ПРОТОН»

Светильник взрывозащищенный светодиодный

"Поток" (СВС-1) во взрывобезопасном исполнении

 для аварийного освещения

Светильник

взрывозащищенный   светодиодный

  во   взрывобезопасном   исполнении

предназначен для аварийного освещения взрывоопасных зон в соответствии с маркировкой по
взрывозащите. Уровень и вид взрывозащиты светильника -

1ЕхdllBT4

. Светильник изготовлен с

учетом требований

ГОСТ 17677-82

 к оборудованию для взрывоопасных газовых сред.

Светильник   представляет   собой   металлический   корпус   со   стеклянным   плафоном   и

светодиодным источником света. Взрывобезопасность светильника обеспечивается конструкцией
и применением светодиодного источника света.

Эксплуатационные преимущества светильника светодиодного

перед ламповыми аналогами:

-

пониженное энергопотребление;

-

вибро- и удароустойчивость;

-

низкое тепловыделение;

-

высокая надёжность.

Параметры

Гарантийный срок эксплуатации:

5 лет

;

Срок эксплуатации:



12

 лет

;

Степень защиты:

IP54 (ГОСТ 14254-96);

Напряжение питания:

24 В ± 10%

;

Потребляемая мощность:

не более

20

 ватт

;

Цвет свечения:

белый

;

Световой поток,



не менее:

150 лм

;

Угол излучения в вертикальной плоскости:

90

°

.

По желанию потребителя возможно изготовление светильника с красным, желтым,

зеленым, синим цветами свечения.

Обеспечение взрывозащищенности

Взрывонепроницаемость   оболочки   плафона   обеспечивается   прочностью   и   плотным

соединением ее составных частей, чистотой обработки соединяемых поверхностей, и тепловым
режимом   работы   плафона,   полным   отсутствием   возможности   взрыва   внутри   плафона.   Таким
образом   даже   незначительное   повреждение   колпака   или   неплотное   соединение   составных
частей плафона не ведет к ситуации повышенной опасности. Эксплуатация светильников снижает
требования к обслуживающему персоналу по проверке состояний средств взрывозащиты.

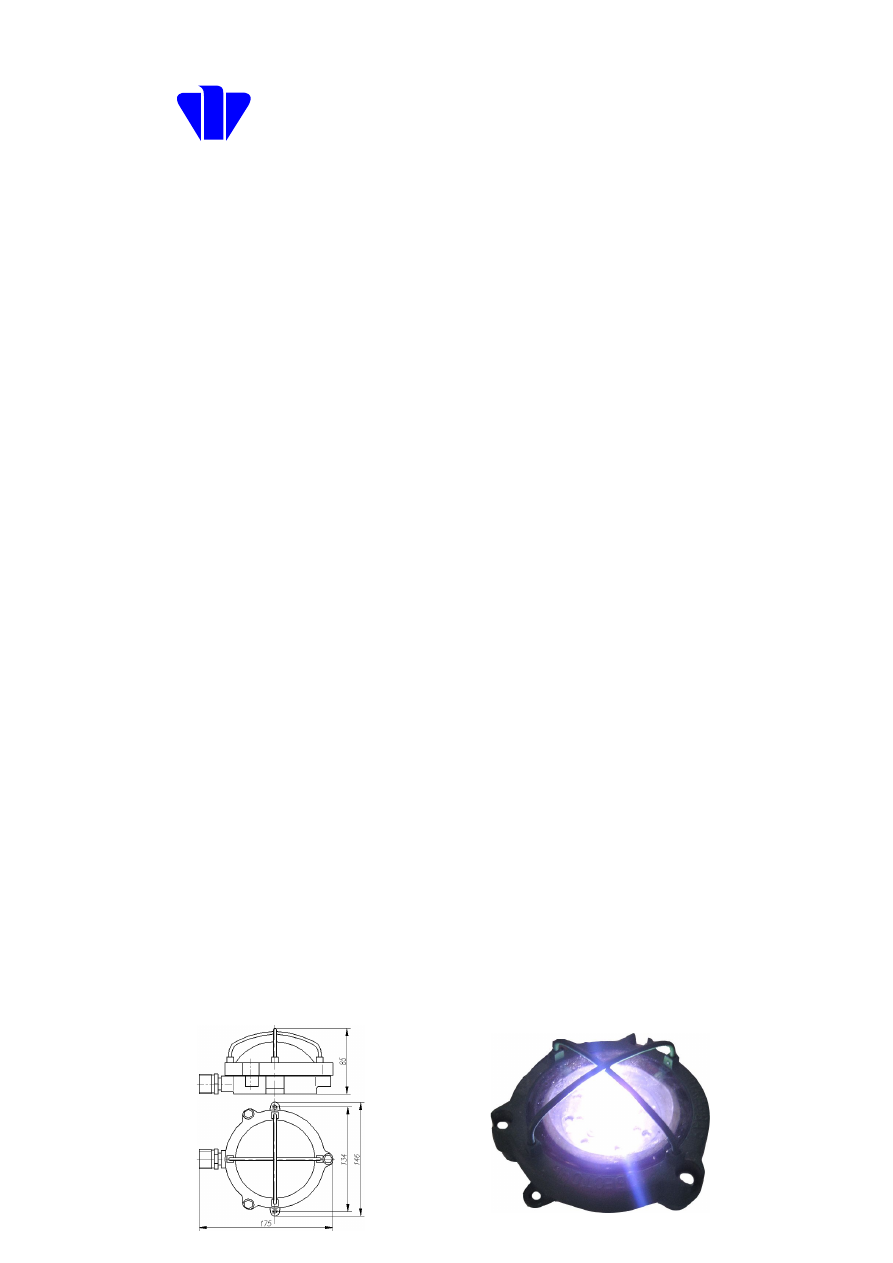

Габаритные размеры и внешний вид прибора "Поток"

35


background image

ПРОТОН

ОАО «ПРОТОН»

Светофор взрывозащищенный

 светодиодный  СВС-1К-220

Светофор

взрывозащищенный   светодиодный

  красного   цвета   свечения

предназначен для регулирования движения транспортных средств на нефтеразливочных
предприятиях.   Уровень   и   вид   взрывозащиты   светофора   -

1ЕхdllBT4

.   Светофор

изготовлен   с   учетом   требований

ГОСТ   17677-82

  к   оборудованию   для   взрывоопасных

газовых сред.

Светофор представляет собой металлический корпус со стеклянным плафоном и

светодиодным   источником   света.   Взрывобезопасность   светофора   обеспечивается
конструкцией и применением светодиодного источника света.

Параметры

Гарантийный срок эксплуатации:



 5 лет

;

Срок службы:



12 лет

;

Степень защиты:



IP54 (ГОСТ 14254-96)

;

Напряжение питания:



220 В ± 10%

;

Потребляемая мощность, не более:



5 Вт

;

Цвет свечения:



красный

;

Сила света,



не менее:



50 кд

.

По желанию потребителя возможно изготовление светофора с желтым или

зеленым цветами свечения.

Обеспечение взрывозащищенности

Взрывонепроницаемость   оболочки   светофора   обеспечивается   прочностью   и

плотным   соединением   ее   составных   частей,   чистотой   обработки   соединяемых
поверхностей,   и   тепловым   режимом   работы   светофора,   полным   отсутствием
возможности   взрыва   внутри   светофора.   Таким   образом   даже   незначительное
повреждение колпака или неплотное соединение составных частей светофора не ведет к
ситуации   повышенной   опасности.   Эксплуатация   светофоров   снижает   требования   к
обслуживающему персоналу по проверке состояний средств взрывозащиты.

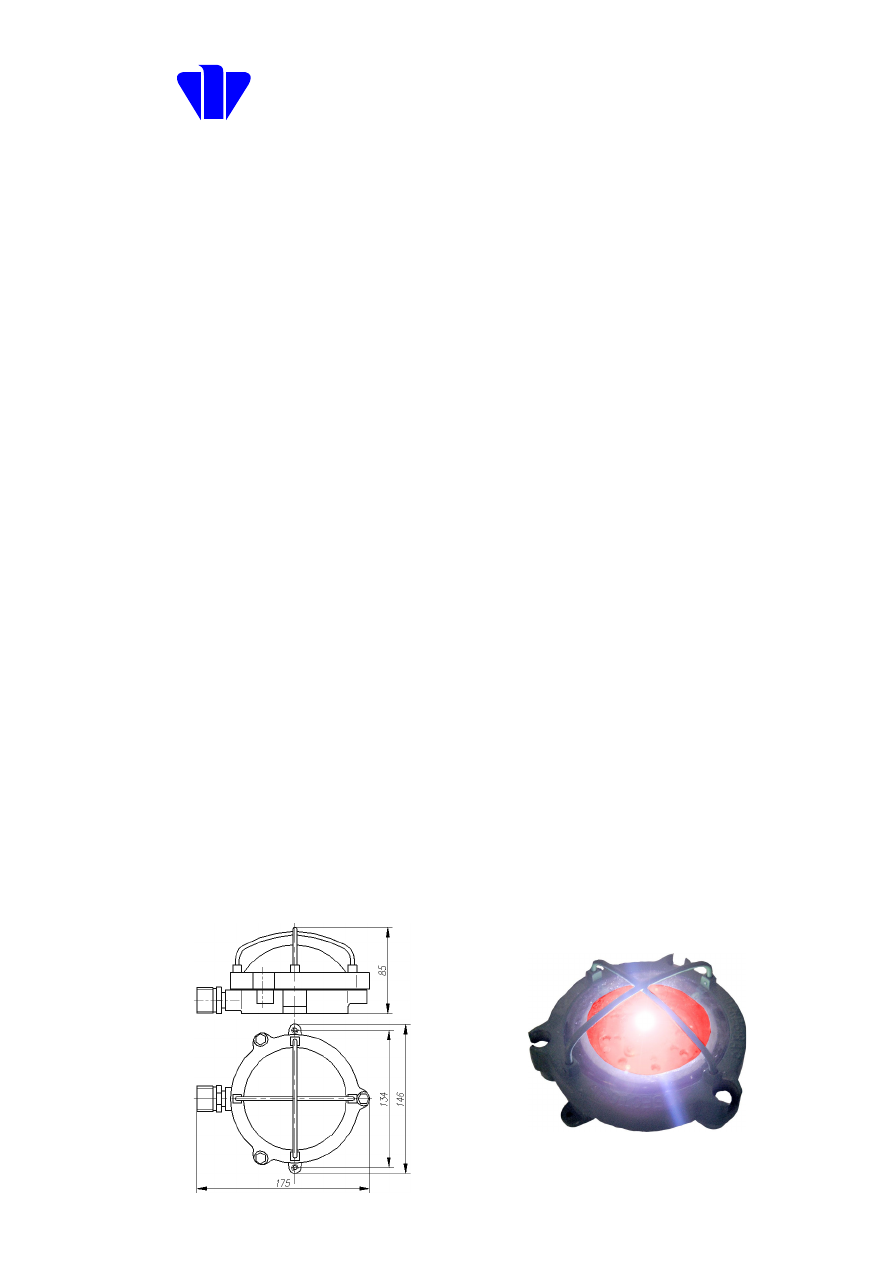

Габаритные размеры и внешний вид прибора СВС-1К-220

36


background image

ПРОТОН



ОАО «ПРОТОН»



Светофор шахтный «СШ-1»

светодиодный

Светофор   шахтный   светодиодный

«СШ-1»

  красного  и  зеленого   цветов   свечения

предназначен для световой сигнализации в установках сигнализации, централизации и
блокировки   на   внутришахтном   транспорте   горнорудных   предприятий   не   опасных   по
взрыву газа и пыли.



Преимущества

- высокая надёжность (

12 лет

);

- низкое энергопотребление (

12 Вт

) – экономия до 80% по сравнению с лампой

накаливания;
- низкое тепловыделение;
- высокая виброустойчивость (нет нити накала) и ударопрочность.



Параметры

Напряжение питания, В

127 вольт, 50 герц

Потребляемая мощность каждого цвета, Вт

не более 12

Срок службы, лет

12

Диапазон рабочих температур, ºС

от – 10 до +60

Сила света светодиодного источника, кд

не менее 50

Угол свечения по оси, градусов

     30

Расстояние видимости сигнала, м

не менее 45

Цвет свечения

красный, зеленый

37


background image

ПРОТОН

ОАО «ПРОТОН»

Светильник светодиодный

аварийного освещения «Поток-1»

Светильник   светодиодный   «Поток-1»   предназначен   для   аварийного   освещения

внутришахтных помещений, неопасных по взрыву газа и пыли.

Применение   твердотельных   источников   света   (светодиодов)   обеспечивает   низкое

тепловыделение при работе светильника.

Высокая   механическая   прочность   обеспечивается   применением   корпусных   деталей   из

ударопрочного поликарбоната.

Светильник   имеет   удобное   подсоединение   проводов   к   отдельной   распределительной

коробке с гермовводом.

Габаритные размеры и внешний вид прибора «Поток-1»

Параметры

Цвет свечения:

белый

;

Напряжение питания:

~



220 В

;

Потребляемая мощность, не более:

 5 Вт

;

Сила света, не менее:

25 кд

;

Угол излучения:

30°

;

Пылевлагонепроницаемость
корпуса и гермоввода, не хуже:

IP65

;

Светофильтр из

ударопрочного

бесцветного поликарбоната

;

Диапазон рабочих температур:

от -40° С до +60° С

;

Срок службы:

12 лет

;

Гарантийный срок эксплуатации –



5 лет

.



38


background image

ПРОТОН

ОАО «ПРОТОН»

Головной светильник шахтера



Светодиодный



головной светильник шахтера

разработан



на базе существующего

аккумуляторного   светильника   СГВ-2

.   Светодиодный   головной   светильник

предназначен для индивидуального освещения рабочего места и затемненных участков
пути при следовании к месту работы.

Светодиодный   головной   светильник   применяется   в   помещениях,   в   которых

выделяются   горючие   газы   или   пары   легковоспламеняющихся   жидкостей,   образующие
взрывоопасные   смеси   с   воздухом   при   нормальных   режимах   работы   или   в   результате
аварий и неисправностей (зоны класса В-1, В-1а согласно гл.7.3 ПУЭ).

Конструкция   светильника   обеспечивает   его   нормальную   работу   при   температуре

окружающей среды от -20°С до + 40°С при относительной влажности 98%. Светильник
является виброустойчивым, в качестве источника света в нем применяются светодиоды
взамен лампы накаливания.

Параметры



Гарантийный срок эксплуатации светодиодного излучателя –

5 лет

 Уровень и вид взрывозащиты -  1 ExdiiBT5X;
 Тип аккумуляторной батареи -  3НКГК 11Д-У5;
 Емкость батареи - 11А-ч;
 Напряжение батареи номинальное -  3,6 В;
 Источник света -  светодиоды;
 Цвет свечения источника света – белый;
 Напряжение питания источника света – 1,2 – 4 В;
 Ток потребления источника света – 0,6 А;
 Сила света – не менее 500 кд;
 Угол излучения – 12-15°;
 Масса – не более 3,3 кг.


Преимущества светодиодного источника перед ламповым

:



- энергоэкономичность в

1,7

раза относительно лампового варианта;

     - ударо и виброустойчивость;
     - долговечность

100000

часов – в 100 раз долговечней лампы накаливания;

     -

низкое тепловыделение и отсутствие искрообразования.
