Порядок настройки и проверки ДК2

Проверка внешнего вида

5.1.1

Провести внешний осмотр ДК2, убедиться в правильности маркировки и

чёткости нанесения обозначений на все входящие в него составные части, монтажа и

распайки элементов согласно сборочным чертежам.

5.1.2

Убедиться в отсутствии механических повреждений, отсутствии обрывов и

нарушений изоляции проводников жгутов, в наличии и прочности крепления разъемов и

органов управления.

5.1.3

Проверить   отсутствие   следов   коррозии,   отсоединившихся   или   слабо

закрепленных элементов схемы.

Проверка модуля питания

5.2.1 Убедиться в целостности обмоток трансформатора Т1, сопротивление каждой

из трёх обмоток должно быть меньше 1 кОм (всего три измерения).

5.2.2 Убедиться   в   отсутствии   замыканий   между  обмотками   трансформатора   Т1,

сопротивление должно быть более 10 МОм (всего три измерения).

5.2.3 Подвести напряжение питающей сети 220 В к контактам XP1:A28 и XP1:A32.

5.2.4 Убедится в наличии напряжения +28…29 В на  XP1:C22, относительно цепи

0 В (XP1:C2), индикаторы  VD3 (~220) и  VD12 (+24 В) должны светиться.  Нагрузить

проверяемый источник резистором 51 Ом, при этом напряжение не должно быть менее

25 В (контролировать стрелочным прибором). Отсоединить нагрузку.

5.2.5 Убедится   в   наличии   напряжения   +4,95…5,15 В,   относительно   цепи   0 В

(XP1:C2), индикатор  VD13 (+5 В) должен светиться. Нагрузить проверяемый источник

резистором 10 Ом, при этом напряжение не должно быть меньше 4,85 В. Отсоединить

нагрузку.

5.2.6 Убедится в наличии напряжения +4,95…5,15 В, относительно цепи 0В_МУС

(XP1:A6),   индикатор  VD14   (M)   должен   светиться.   Нагрузить   проверяемый   источник

Лист

ЦАКТ.468219.006



И1

6

Изм. Лист

№ докум.

Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата

Формат А

4


background image

резистором 16 Ом, при этом напряжение не должно быть меньше 4,9 В. Отсоединить

нагрузку.

5.2.7 Присоединить к  XP1:C30 и   XP1:C2 резистор 750 Ом ±10% (мощностью не

менее 2 Вт), присоединить к резистору вольтметр, вольтметр не должен указывать на

наличие напряжения. Замкнуть  XP1:C24 и  XP1:C2 (цепи «RELAY» и «0В»), вольтметр

должен   регистрировать   напряжение   +22…25   В.   Устранить   замыкание  XP1:C24   и

XP1:C2, отключить резистор 750 Ом и вольтметр.

5.2.8 Замкнуть  контакты  XP1:C16 и    XP1:C18 (цепи  «+5В» и «ON»), индикатор

VD11 (A) должен светиться. Присоединить резистором 750 Ом к  XP1:C20 и   XP1:C2

(цепи   «+27_RES»   и   «0В»),   при   этом   напряжение   не   должно   быть   менее   24,5   В

(контролировать   стрелочным   прибором).   Присоединить   к  XP1:C30   и    XP1:C2

лабораторный   источник   напряжением   28   В   (ограничение   тока   0,6   А).   Отключить

напряжение питающей сети 220 В от контактов XP1:A28 и XP1:A32, должны погаснуть

индикаторы VD3 (~220), VD12 (+24 В) и VD14 (M), индикаторы VD11 (A) и VD13 (+5 В)

должны   светиться,   напряжение   на   резисторе   750   Ом   должно   быть   менее   26,5   В.

Отсоединить резистор 750 Ом, отсоединить источник 28 В.

5.2.9 Подвести напряжение питающей сети 220 В к контактам XP1:A28 и XP1:A32.

5.2.10 Убедится в наличии импульсов частотой 100 Гц на  XP1:C26 (цепь «TICK»),

относительно  XP1:C2, верхнее значение напряжения импульсов должно соответствовать

напряжению на XP1:C16, нижнее выше уровня XP1:C2 не более чем на 0,2 В.

5.2.11 Убедится   в   наличии   напряжения   +3,2…3,4   В   на  XP1:A14   (цепь   «REF»),

относительно цепи  XP1:A6 (цепь «0В_МУС»), на  XP1:A12 (цепь «APW») должна быть

половина напряжения XP1:A14 с отклонением не более 0,017 В.

Настройка модулей управления светоизлучателями

5.3.1 Убедиться   в  отсутствии   замыканий   между  цепями   «0В»  и   «+5В»,  каждого

МУС.

5.3.2 Запрограммировать   каждый   МУС   согласно   разделу   «Программирование

модулей ДК2».

Лист

ЦАКТ.468219.006



И1

7

Изм. Лист

№ докум.

Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата

Формат А

4


background image

Автономная проверка модулей управления светоизлучателями

5.4.1 Для проверки используются три стенда СНП МДК ЦАКТ.467239.016 (далее–

стенды) управляемые с ПЭВМ

программой «TestDK2» (исполняемый файл «TestDK2.ехе»).

5.4.2 Установить в  XS14 кросс платы «адаптер отладки МУС» (далее – адаптер).

Схема адаптера приведена в приложении Б.

ПЭВМ

СНП МДК

1

XP1 XS9

XS1

XS2

XP1

XS1

XS2

XP1

XS1

XS2

XS2 XS4

XS6

XS8

XS10

XS12

СНП МДК

2

СНП МДК

3

USB-AB

Кросс-плата ДК2

~220 В

МУС

МУС

МУС

МУС

МУС

МУС

МП

А

д

а

пт

е

р

о

тл

а

д

ки

 М

У

С

QF1

C1

C3

ко

р.

си

н.

Шкаф базовый ДК2 ЦАКТ.301441.014

XS9

XS9

ко

р.

си

н.

3 шт.

XT1

XT2

ЦАКТ.301411.180

XS7

XP2

XS14

XP1

2 шт.

Жгут ЦАКТ.685621.373

Жгут ЦАКТ.685621.298

Жгут

ЦАКТ.685622.113

Рисунок 1

Лист

ЦАКТ.468219.006



И1

8

Изм. Лист

№ докум.

Подп. Дата

Инв

№ подл.

Подп. и  дата

Взам. инв.  №

Инв.  № дубл.

Подп.  и дата

Формат А

4


background image

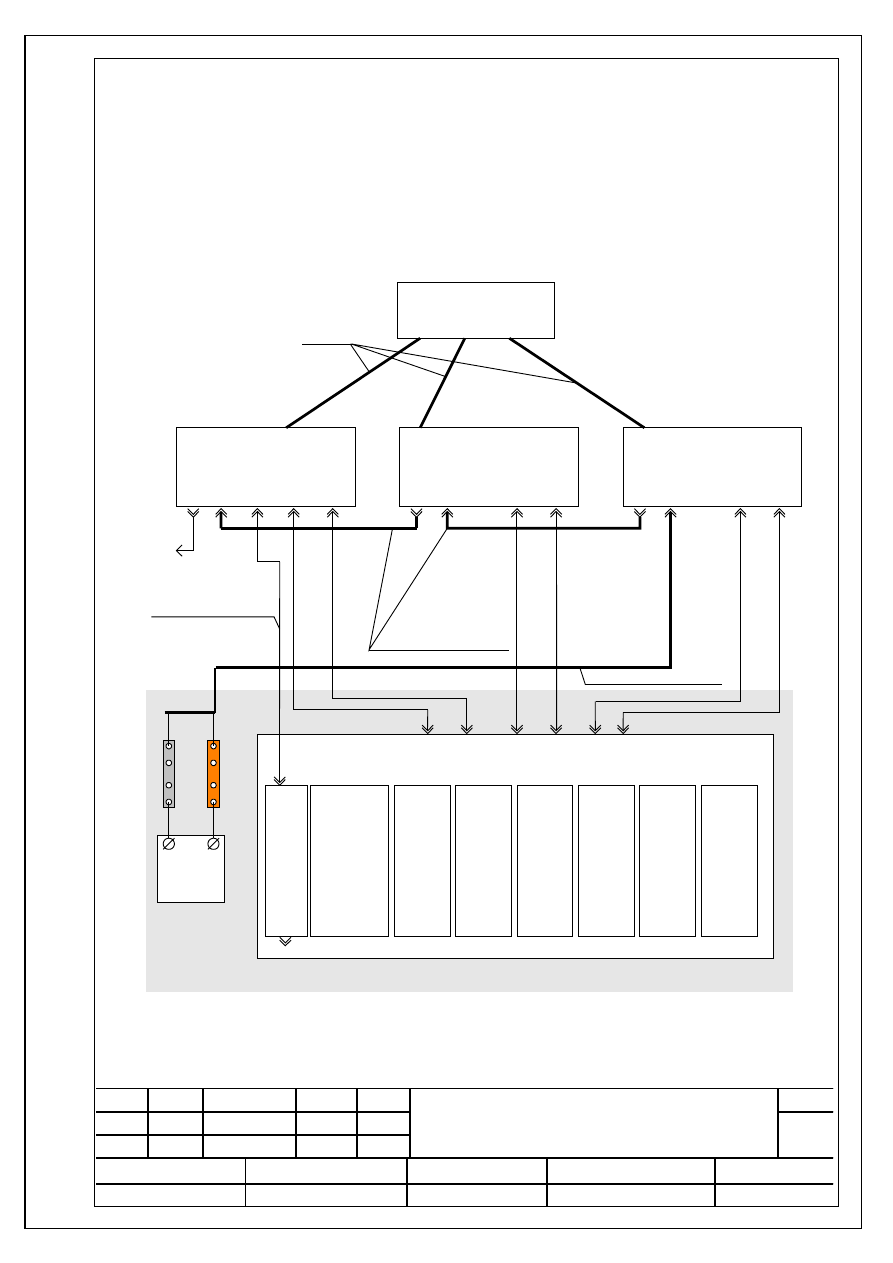

5.4.3 Присоединить  кросс плату к стендам по  схеме



приведённой  на  рисунке  1,

схемы   жгутов   ЦАКТ.685621.373   и     ЦАКТ.685621.374   приведены   в   приложении   В,

остальные жгуты из комплектов принадлежностей стендов.

5.4.4 Включить стенды.

5.4.5 Запустить программу

TestDK2».

5.4.6 Перевести программу, если ещё не переведена, в режим «Проверка каналов».

5.4.7 Выполнить «Приёмка ДК», согласно РО

раздел 3.7 «Приёмка ДК».

5.4.8 Во   время   выполнения   «Теста   включения»   должны   последовательно

включаться индикаторы «1…8» всех шести модулей МУС.

5.4.9  Во время выполнения «Теста обрыва» должны мигать индикаторы «EX» всех

шести модулей МУС.

5.4.10  «Приёмка ДК» должна завершиться сообщением об «успешной» проверке.

5.4.11 Закрыть программу

«TestDK2»

.

5.4.12 Выключить стенды.

Настройка модуля центрального процессора МЦП

5.5.1

Проверить   ток   потребления   от   элемента   питания,   подключив   прибор

Ц4315 между контактами  ХТ1 на модуле, ток  не должен превышать  10 мкА (снятие

показаний   провести   через   1   -   3   секунды   после   подключения   прибора).   Проверить

напряжение элемента питания, подключив прибор Ц4315 к выводам  GB1. Напряжение

должно быть в пределах 2,6 - 3,6 В.

5.5.2

Запрограммировать   модуль   согласно  разделу   4   «Программирование

модулей ДК2»  инструкции.

Подготовка к проверке ДК2

5.6.1

Убедиться в соответствии или привести в соответствие сборки ДК2 схеме

Э4.

5.6.2

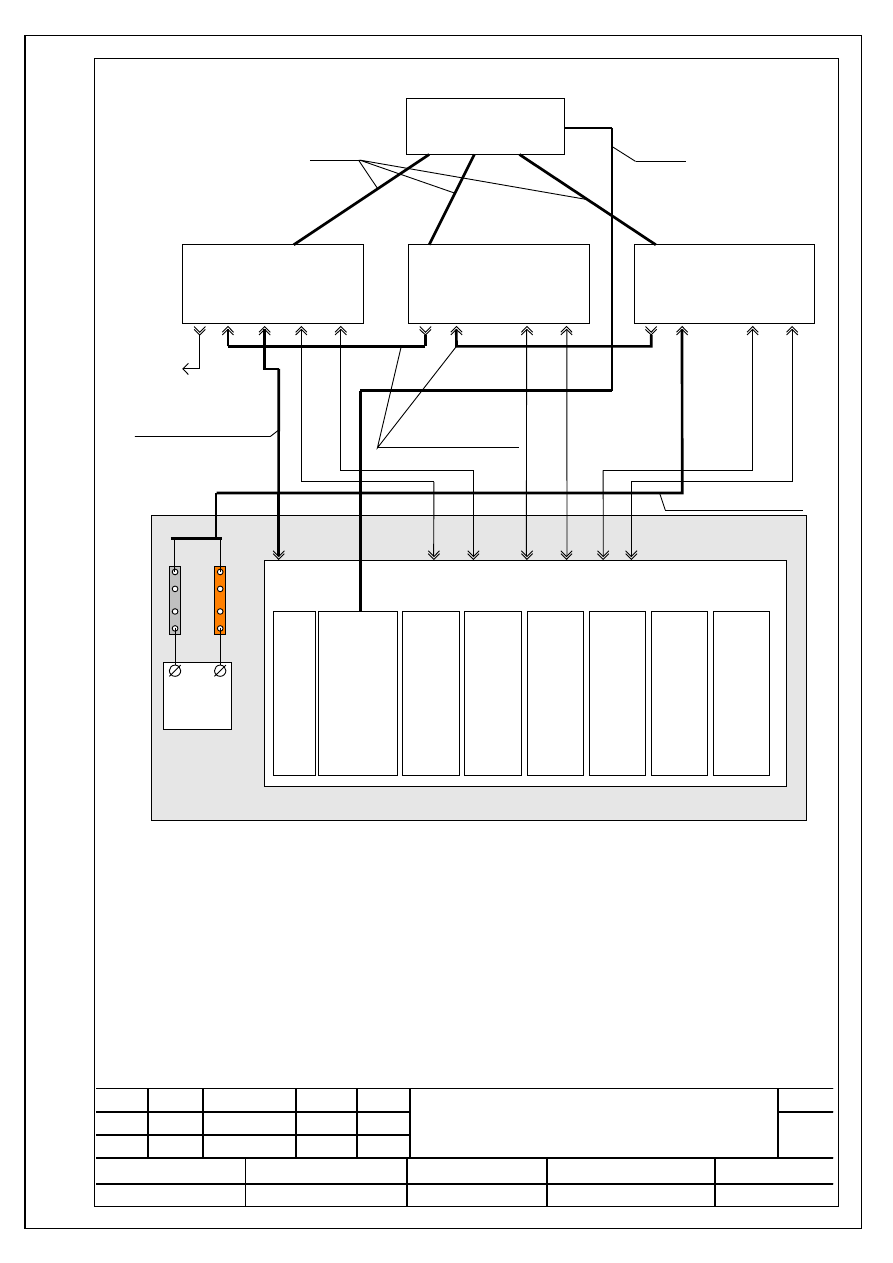

Присоединить ДК2 к стендам по схеме



приведённой на рисунке 2.

5.6.3 Перевести переключатель «ВКЛ» стендов в выключенное положение.
