6

граммирования



или



пульта



диагностики



ПД

-2.

Алгоритм



программирования



в



стенде



точно



такой



же

как



при



программировании



в



монтажной



панели

1.6.

Перевести



тумблер

 «

ЖМ

»

в



положение

 «

включено

».

1.7.

Убедитесь

что



тумблер



выбора



модели



контроллера



находится



в



положении

 «

Н

С

».

Стенд



готов



к



работе

2.

Включите



тумблер



подачи



сетевого



питания

На



лицевой



панели



стенда



должен



загореться



светодиод

 «

Сеть

»,

а



контроллер



должен



перейти



к



работе



в



режиме



желтого



мигания

3.

Установить



с



помощью



пульта



диагностики



текущее



время



и



день



недели



согласно



методике

приведенной



в



техническом



описании



контроллера

.

4.

Для



проверки



работы



каждого



выхода



контроллера



установите



нажатием



средней



кнопки



пульта



диагностики



режим



свечения



третьего



сверху



светодиода

а



затем



левой



кнопкой



установите



на



экране



дисплея



код

 02.

Нажимая



правую



кнопку



пульта

вы



будете



поочередно



включать



выход

-

ные



симмисторы



в



порядке

 1

К

, 1

Ж

, 1

З

, 2

К

, 2

Ж

, 2

З

и



т

.

д

В



данном



режиме



опрос



датчиков



контроля



тока



красных



ламп



и



датчиков



контроля



напряжения



на



выходах



зеленых



ламп



отсутствует

незави

-

симо



от



организации



перекрестка

Если



на



пульте



диагностики



установить



левой



кнопкой



код

 03,

то



контроллер



будет



производить



опрос



датчиков



тока



и



напряжения

независимо



от



того

разрешены



они



или



нет



в



организации



перекрестка

.

5.

Для



создания



режима



отсутствия



тока



в



цепях



красных



ламп



в



технологическом



режиме

 03

нажмите



кнопку



размыкания



цепи



красной



лампы

расположенную



над



соответствующим



светодио

-

дом



на



передней



панели



стенда

При



проверке



контроллеров



КДУ

-3

С



это



можно



сделать



только



для



условно

  «

красной

»

части



выходов

Для



имитации



неисправности



датчиков



необходимо



пинцетом



замкнуть



выводы

 3,4

соответствующего



оптосимистора

зажигая



соответствующий



красный



вы

-

ход

При



проверке



КДУ

-3

С



таким



образом



можно



проверить



все



выходы



контроллера

При



необходимости



проверки



исправности



датчика



тока



можно



посмотреть



осциллографом



сигнал



на



входах



мультиплексоров



при



работе



контроллера



в



технологическом



режиме

 2 (

подключен



пульт



диагностики

включен



режим



ЖМ

в



третьей



сверху



строке



пульта



левой



кнопкой



набрать



цифру

 2,

правой



кнопкой

 -

номер



выхода

).

6.

Для



создания



режима



появления



напряжения



на



выходе



зеленых



ламп



в



несанкционирован

-

ное



время



необходимо



замкнуть



выводы

 3,4

соответствующего



оптрона

Гнездо

 "BB"

не



будет



кор

-

ректно



функционировать



с



этими



контроллерами

Связано



это



с



порогом



обнаружения



лишнего



зе

-

леного

который



составляет

 50...80

В

Поэтому



на



стенде



допускается



выполнять



проверку



только



на



появление



ошибки

 "BD" (

нет



сигнала



с



датчика



тока

),

так



как



она



инверсна



по



отношению



к

 “BB”.

Если



необходимо

проверку



функционирования



защиты



от



пробоя



симмистора

 (

ошибка

 «BB»)

можно



выполнить



в



монтажной



панели



путем



подачи



напряжения



с



клеммы

 "220

В

на



выключенный



зеленый



выход



контроллера

 (

при



проверке



КДУ

-3

С

 –

на



любой



выключенный



выход



контроллера

через



токоограничивающий



резистор

 (

лампу



накаливания

).

7.

Для



проверки



организации



перекрестка



без



опроса



датчиков



тока



и



напряжения

независимо



от



организации



перекрестка



нажатием



средней



кнопки



пульта



диагностики



установите



режим



све

-

чения



третьего



сверху



светодиода

а



затем



левой



кнопкой



установите



на



экране



дисплея



код

 04.

Кон

-

троллер



после

 «

всех



красных

»

завершит



предыдущий



цикл



работы

 (

ЖМ

и



начнет



работу



в



соответ

-

ствии



с



конфигурацией



перекрестка

но



без



проведения



опроса



датчиков



тока



и



напряжения

Нажа

-

тием



правой



кнопки



пульта



можно



выбрать



номер



следующей



фазы

а



нажатием



средней



кнопки



выполнить



переход



на



нее



через



все



положенные



промтакты

После



этого



контроллер



переходит



в



режим



ручного



ввода



фазы

Т

.

е

текущая



фаза



удерживается



до



тех



пор

пока



не



будет



введена



сле

-

дующая



или



контроллер



не



будет



выведен



из



тестового



режима

Для



проверки



перехода



в



ночной



режим



работы



необходимо



отключить



и



снова



подключить



пульт



диагностики



и



в



соответствии



с



п

.3


background image



7

данного



раздела



выставить



время

на

 1

минуту



меньшее



порога



переключения

После



чего



снова



включить



технологический



режим

 04.

Убедиться



в



корректности



переключения



режима



работы

8.

То



же



самое

с



проверкой



датчиков



тока



и



напряжения

указанных



в



конфигурации



перекре

-

стка

 –

режим

 01.

Точно



также

можно



выполнить



переход



на



желаемую



фазу



с



переводом



контрол

-

лера



в



режим



ручного



ввода



фазы

Выход



из



технологических



режимов

 01…04 –

либо



введением



кода

 00

левой



кнопкой



пульта

либо



переводом



тумблера



желтого



мигания



в



положение

 «

Работа

».

9.

Для



проверки



функционирования



кнопки



ТВП



необходимо



запрограммировать



организацию



перекрестка



с



фазой



ТВП

10.

Если



контроллер



некорректно



функционирует



при



проверке



по



п

.2-9,

необходимо



перейти



к



более



глубокой



проверке



функционирования



устройства

Порядок



проверки



правильности



аппарат

-

ного



функционирования



контроллера

 (

при



номинальном



напряжении



питания

приведен



ниже

10.1.

Включить



блок



питания



без



контроллера

Напряжение



на



холостом



ходу



на



клеммах



"24

В

не



должно



быть



более

 32

В

на



клеммах

 "5

В

" -

в



диапазоне

 4,8

В

…5,2

В

10.2.

Подключить



контроллер



и



установить



микросхему

 Flash-

памяти



с



организацией



перекре

-

стка



без



контролей



зеленых

.

10.4.

Включить



питание



контроллера

 (

тумблер



ЖМ

ОС



в



положении

 "

вкл

").

Напряжение



под



нагрузкой



на



клеммах

 "24

В

должно



быть



от

 25

В



до

 27

В

на



клеммах

 "5

В

" -

в



диапазоне

 4,8

В

…5,2

В

Пульсации

 (

от



пика



до



пика

по

 24

В

 -

не



более

 2

В

по

 5

В

 -

не



более

 10

мВ

10.5.

Убедиться

что



контроллер



перешел



в



режим



желтого



мигания

Включить



технологиче

-

ский



режим

 2 (

подключен



пульт



диагностики

включен



режим



ЖМ

в



третьей



сверху



строке



пульта



левой



кнопкой



набрали



цифру

 2).

Правой



кнопкой



пульта



по



очереди



включать



выходы



контролле

-

ров

 (1 - 1

КК

, 2 - 1

Ж

, 3 - 1

Зел

и



т

д

.)

Соответствующий



выход



должен



включиться

Форму



напряже

-

ния



на



выходе



токового



датчика



можно



проконтролировать



на



входе



мультиплексоров

10.6.

Переключившись



в



технологический



режим

 3 (

подключен



пульт



диагностики

включен



режим



ЖМ

в



третьей



сверху



строке



пульта



левой



кнопкой



набрали



цифру

 3)

проверьте



работу



цепей



защиты



контроллера

Порог



срабатывания



по



коду

 "BB"

можно



подобрать



резисторами

шунтирую

-

щими



светодиод



оптронов



в



диапазоне

 2,7

кОм

 … 4,1

кОм

Если



это



не



удается

заменить



оптрон

(

Обратите



внимание

 –

напряжение



на



силовой



выход



безопаснее



всего



подавать



через



лампу



накаливания



на

 220

В

ограничивающую



ток



в



случае



неисправности

Напряжение



следует



за

-

мерять



непосредственно



на



силовом



выходе

).

10.7.

Замкнув

 C3

блока



электронного



проверьте



период



срабатывания



сторожевого



таймера

 (

в



норме



импульсы



сброса



поступают



на



вывод

 30

контроллера



с



периодом

 1,6...2,5

сек

).

10.8.

Подавая



ток

 3

А



на



измерительный



резистор



плат



контроля



тока



КДУ

-3

С



проверяем



рабо

-

ту



узла



защиты



от



короткого



замыкания

10.9.

Установить



микросхему



с



организацией



перекрестка

поддерживающей



ТВП



и



нажатием



кнопки



ТВП

ТВП

на



стенде



проверить



исправность



этой



цепи

Устройство



не



должно



отрабаты

-

вать



фазу



ТВП



при



случайном



прикосновении



пальцем



или



щупом



осциллографа



к



цепи

 UTV, UTV2.

10.10.

Для



проверки



точности



генератора



импульсов



АСУДД



необходимо



отключить



линию



L1, L2

и



проконтролировать



период



следования



импульсов



на



выводе

 10

микроконтроллера

 D1.

Он



должен



быть

 9999600 + 600

мкс

При



необходимости



подбором

 R1

в



диапазоне

 1

кОм

…30

кОм



мож

-

но



корректировать



точность



хода

Если



это



не



удается

следует



подобрать

 C3

из



ряда

 1000

пФ

, 2200

пФ

, 4700

пФ

, 2

х

4700

пФ



с



ТКЕ



не



хуже

 X7R

и



повторить



подбор

 R1.

10.11.

Для



проверки



точности



хода



часов



необходимо



установить



время



и



дату



и



перевести



контроллер



в



любой



из



тестовых



режимов

 1…4.

Контролируется



период



следования



импульсов



на



выводе

 7 D5 –

он



должен



быть

 1000000 + 30

мкс

Точность



хода



определяется



кварцем

 BQ2

и



внут

-

ренними



цепями

 D5.


background image



8

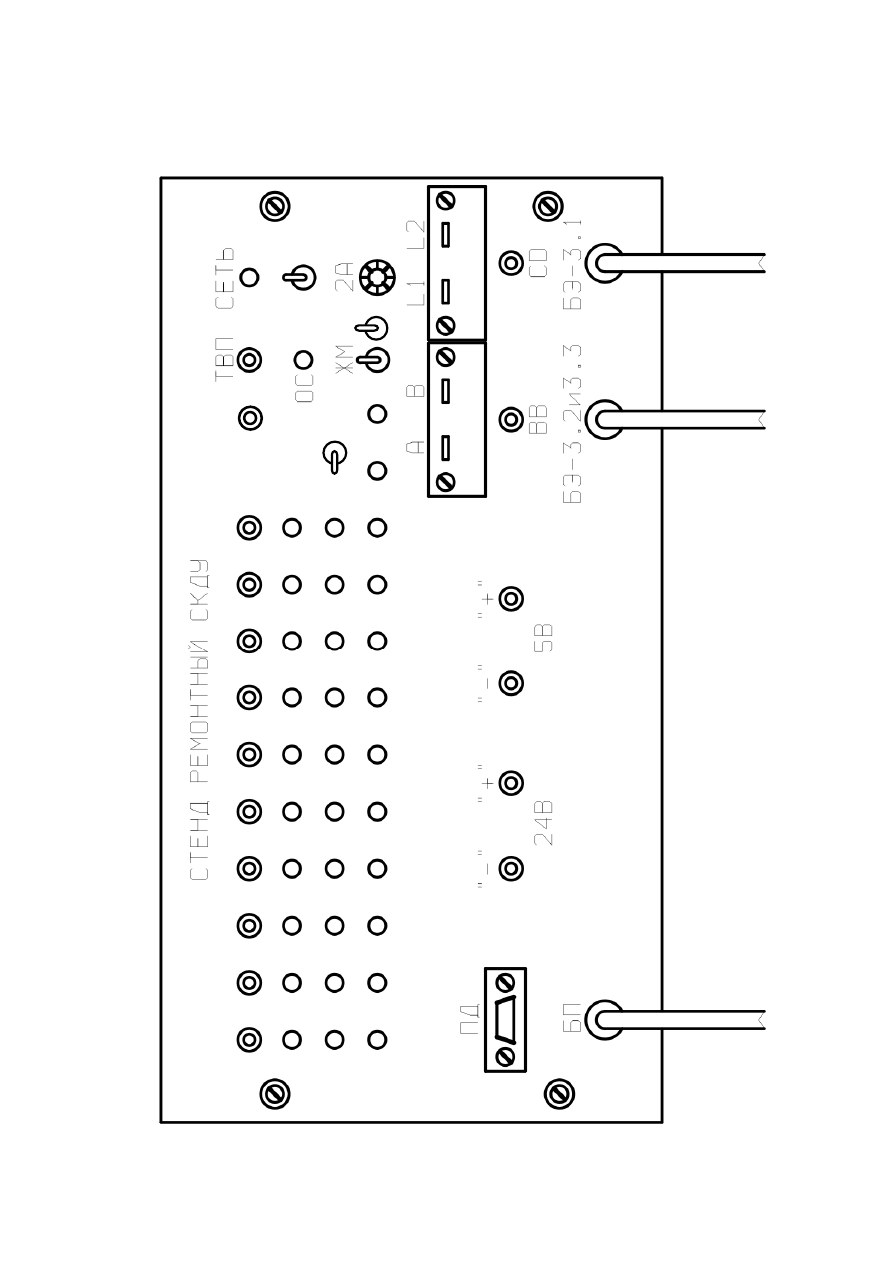

Приложение

 1.



Внешний



вид



стенда



ремонтного



СКДУ

-1





ОС



М



Н

,

С



А



ТВП


background image



9

Приложение

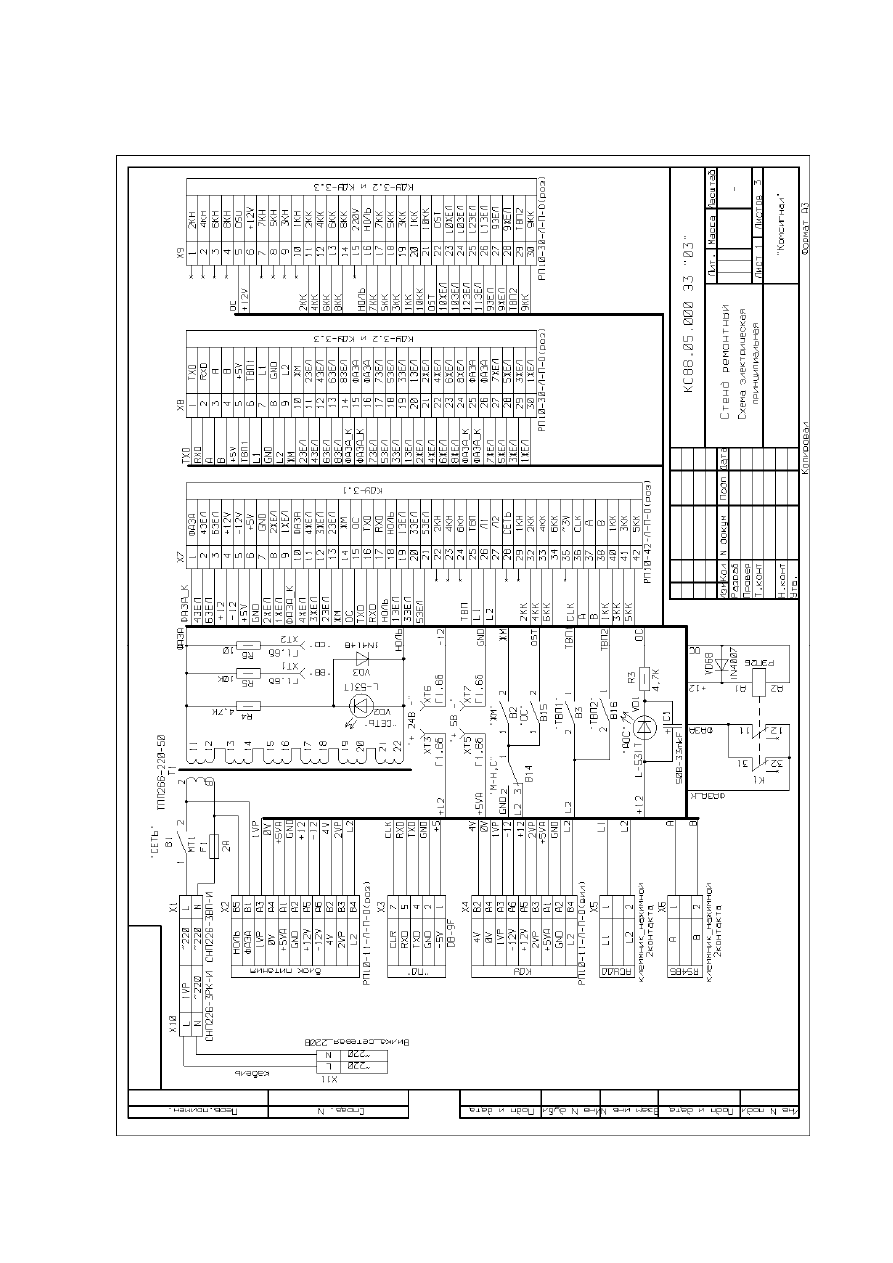

 2.



Схема



электрическая



принципиальная



стенда



СКДУ

-1.




background image



10
