Работа
с
пультом
диагностики
ПД
-2.
Прошивка
pd2v1_07.mts
Прошивка
pd2v1_07.mts (
от
08.06.06)
для
пульта
ПД
-2
является
дальнейшим
развитием
вер
-
сии
pd2v1_05.mts.
Добавлен
просмотр
журнала
аварий
КДУ
-3
М
.
Свободно
7808
байт
(
не
менее
12
среднестатистических
организаций
перекрестков
).
При
включении
питания
пульта
на
индикатор
минимум
на
0,5
сек
.
выводится
номер
текущей
версии
(o1.07).
При
отсутствии
обмена
данными
с
устройством
(
невозможность
определить
под
-
ключенное
устройство
),
пульт
раз
в
2
секунды
выполняет
перезапуск
,
что
сопровождается
«
под
-
маргиванием
»
индикации
.
Если
Вам
кажется
,
что
пульт
не
работает
с
Вашим
контроллером
,
по
-
пробуйте
отключить
и
снова
подключить
пульт
к
устройству
.
Работа
с
контроллерами
КДУ
-3
М
Работа
пульта
с
контроллерами
КДУ
-3
М
аналогична
работе
с
КДУ
-3
за
исключением
первых
двух
строк
:
-
время
и
календарь
,
-
планы
.
При
замере
токов
чис
-
ло
99
примерно
соответ
-
ствует
току
2
А
в
«
лампо
-
вом
»
режиме
и
0,55
А
в
«
светодиодном
».
Также
,
в
левом
знако
-
месте
строки
«
день
ава
-
рии
»
левой
кнопкой
мож
-
но
выбирать
записи
в
журнале
аварий
и
про
-
сматривать
их
в
строках
«
время
аварии
», «
день
аварии
», «
код
и
направ
-
ление
».
Остальные
строки
и
принципы
работы
ос
-
таются
такими
же
,
как
для
КДУ
-3.
Если
Вы
нашли
ошибки
,
пожалуйста
,
со
-
общите
нам
об
этом
.
На
-
пример
,
по
адресу
support@comsignal.ru
.
•
Время
и
календарь
На
индикаторе
отображается
надпись
«
CLOC
» (Clock -
часы
).
Для
входа
в
режим
просмот
-
ра
/
редактирования
часов
и
календаря
необходимо
нажать
левую
кнопку
пульта
.
При
нажатии
на
правую
произойдет
то
же
самое
,
но
с
автоматическим
переходом
в
режим
редактирования
. (
ин
-
кремента
года
).
Режим
редактирования
отличается
от
просмотра
тем
,
что
в
нем
не
происходит
ежесекундного
обновления
индикации
.
Часы
контроллера
в
это
время
продолжают
идти
.
Нажатием
левой
кнопки
показания
в
левом
знакоместе
увеличиваются
на
единицу
(
инкре
-
мент
).
Если
,
удерживая
левую
кнопку
нажатой
,
нажать
среднюю
,
произойдет
уменьшение
показа
-
ний
на
единицу
(
декремент
).
Нажатие
правой
кнопки
пульта
точно
так
же
модифицирует
показания
ТЕКУЩЕЕ
ВРЕМЯ
ДЕНЬ
НЕД
.
ВКЛ
ПРОГ
1
ОТК
ПРОГ
1
ВРЕМЯ
АВАР
.
КДУ
АППЭ
00:
РЕЖИМ
ВКЛ
ПРОГ
1
ОТК
ПРОГ
1
ВКЛ
ПРОГ
2
ОТК
ПРОГ
2
КОНТ
БАТ
ДЕНЬ
АВАР
.
КОД
И
НАП
.
:00

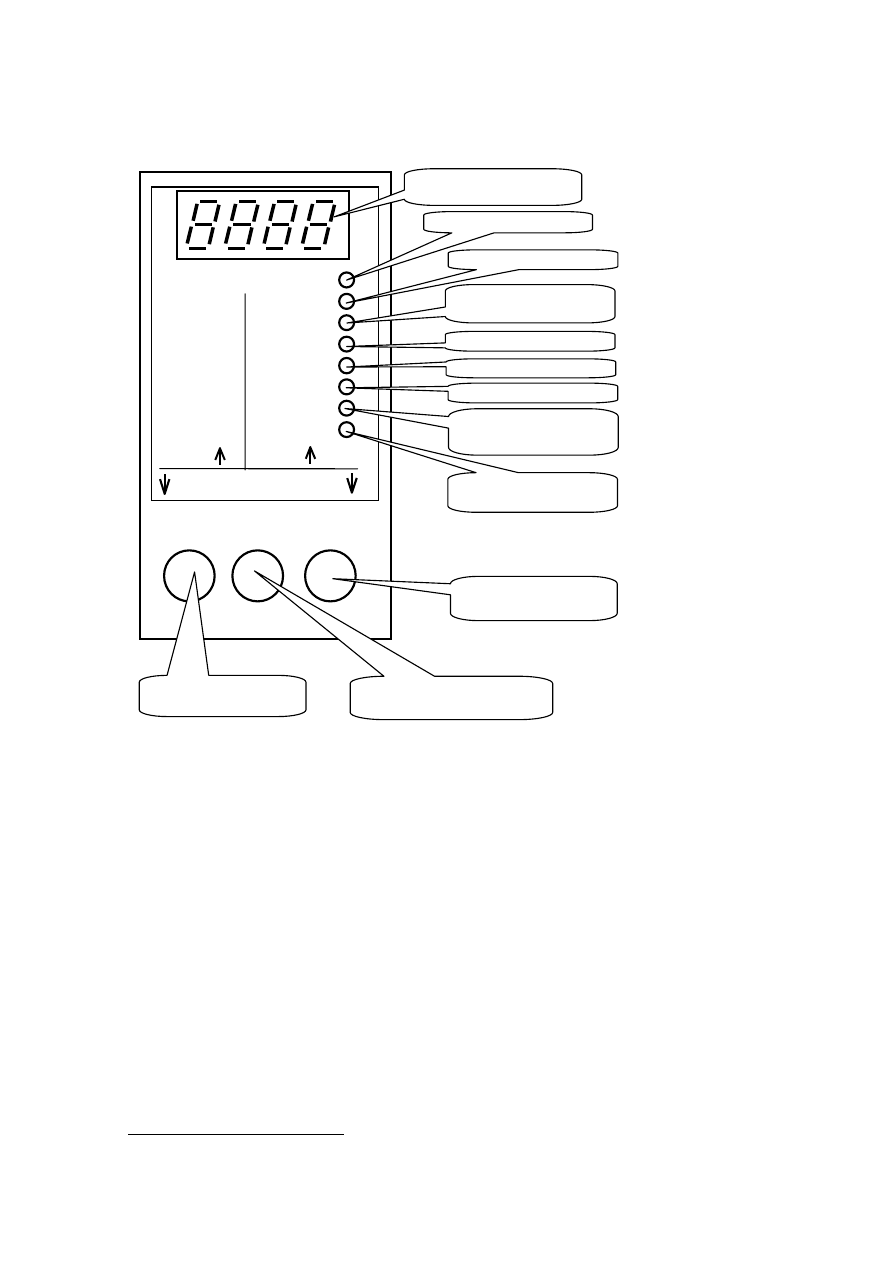

Назначение
строк
и
кнопок
пульта
ПД
-2
при
работе
с
КДУ
-3
М
Светодиодный
индикатор
Время
и
календарь
Планы
Технологический
режим
Замер
токов
Время
аварии
День
аварии
Код
аварии
и
направление
Время
и
номер
теку
-
щей
фазы
Редактирование
ле
-
вого
знакоместа
Редактирование
правого
знакоместа
Выбор
строки
для
про
-
смотра
и
редактирования
2
в
правом
знакоместе
.
Как
только
Вы
начинаете
изменять
показания
в
какой
-
либо
строке
пульта
,
Вы
оказываетесь
в
режиме
редактирования
,
когда
индикация
не
обновляется
,
хотя
часы
контроллера
продолжают
идти
.
Если
во
время
редактирования
,
например
,
минут
,
возникает
переход
от
59
к
0,
часы
не
из
-
меняются
.
Это
относится
к
переполнению
любого
редактируемого
значения
.
Ускоренный
ввод
времени
/
даты
отсутствует
.
Нажатием
средней
кнопки
пульта
осуществляется
выбор
строки
пульта
.
Текущая
строка
по
-
прежнему
индицируется
свечением
светодиода
на
светодиодной
линейке
справа
.
При
этом
постоянно
светится
верхний
светодиод
,
что
является
признаком
пребывания
в
режиме
просмот
-
ра
/
редактирования
времени
и
календаря
.
•
Год
На
индикаторе
отображается
текущий
год
.
Например
, «
2005
».
На
линейке
светодиодов
справа
светится
верхний
светодиод
.
Диапазон
изменения
года
–
от
2005
до
2050.
•
Число
и
месяц
На
индикаторе
отображается
текущее
число
(
слева
)
и
месяц
(
справа
).
Например
, «
0808
» -
8
августа
.
Светится
два
верхних
светодиода
.
Диапазон
изменения
числа
–
от
1
до
28, 29, 30
или
31
в
зависимости
от
месяца
и
високосности
года
.
Месяц
изменяется
от
1
до
12.
На
этом
этапе
допускается
ввод
некорректной
даты
,
так
как
еще
есть
возможность
изме
-
нить
текущий
год
.
Проверка
корректности
ввода
года
и
даты
будет
выполнена
еще
один
раз
,
при
попытке
записи
времени
/
даты
в
контроллер
.
•
День
недели
День
недели
выводится
в
правом
знакоместе
,
числом
от
01
до
07,
как
указано
в
таблице
:
1
Понедельник
2
Вторник
3
Среда
4
Четверг
5
Пятница
6
Суббота
7
Воскресенье
На
светодиодной
линейке
справа
светятся
светодиоды
в
верхней
и
третьей
строке
.
Левое
знакоместо
остается
пустым
,
левая
кнопка
не
работает
.
•
Часы
и
минуты
На
индикатор
выводятся
часы
(
слева
)
и
минуты
(
справа
).
На
светодиодной
линейке
справа
светятся
светодиоды
в
верхней
и
четвертой
строке
.
Часы
изменяются
от
0
до
23,
минуты
от
0
до
59.
•
Секунды
Выводятся
на
индикатор
в
правом
знакоместе
.
На
светодиодной
линейке
справа
светятся
светодиоды
в
верхней
и
пятой
строке
.
Если
пульт
находится
в
режиме
просмотра
времени
,
пока
-
зания
индикатора
изменяются
в
соответствии
с
текущим
временем
.
Если
Вы
находитесь
в
режиме
редактирования
,
на
индикаторе
остается
последнее
считанное
значение
.
Или
последнее
введе
-
ное
.
Левое
знакоместо
пустое
,
но
нажатием
левой
кнопки
пульта
осуществляется
коррекция
по
сигналам
точного
времени
.
Если
текущее
значение
секунд
больше
40,
происходит
инкремент
ча
-
сов
(
если
требуется
,
то
и
дня
недели
,
числа
,
месяца
и
т
.
д
.)
В
противном
случае
секунды
просто
обнуляются
.
Для
более
точной
коррекции
рекомендуется
кнопку
нажать
во
время
первого
–
пятого
сиг
-
нала
точного
времени
(
на
индикаторе
«
01
»)
и
ОТПУСТИТЬ
с
началом
шестого
сигнала
.
Это
свя
-
зано
с
организацией
обмена
данными
пульта
и
контроллера
.
•
Ввод
нового
времени
На
индикатор
выводится
«
Ent.
»,
на
светодиодной
линейке
справа
светятся
светодиоды
в
верхней
и
шестой
строке
.
Нажатием
правой
кнопки
пульта
отредактированное
время
/
дату
можно
записать
в
контроллер
.
Перед
записью
выполняется
проверка
корректности
ввода
даты
и
года
на
предмет
висо
-
косности
.
Если
дата
введена
неправильно
,
на
экране
появится
надпись
«
Err
»,
а
затем
будет
вы
-
3
полнен
переход
на
строку
«
число
и
месяц
»,
в
которой
вы
увидите
откорректированное
значение
.
Если
все
верно
,
надо
будет
повторить
ввод
времени
.
•
Выход
из
режима
«
время
и
календарь
»
На
индикатор
выводится
«
Ehit
»,
на
светодиодной
линейке
справа
светятся
светодиоды
в
верхней
и
седьмой
строке
.
Нажатием
правой
или
левой
кнопки
можно
выйти
из
режима
просмот
-
ра
/
редактирования
времени
/
даты
.
Пульт
выведет
номер
текущей
версии
и
Вы
окажетесь
в
преды
-
дущем
меню
.
На
индикаторе
будет
«
CLOC
».
•
План
На
индикаторе
Вы
увидите
«
PLAn
».
Эта
строка
зарезервирована
для
дальнейшего
исполь
-
зования
.
4
Работа
с
контроллером
КДУ
-3,
доработанными
КДУ
-1
и
КДУ
-1
м

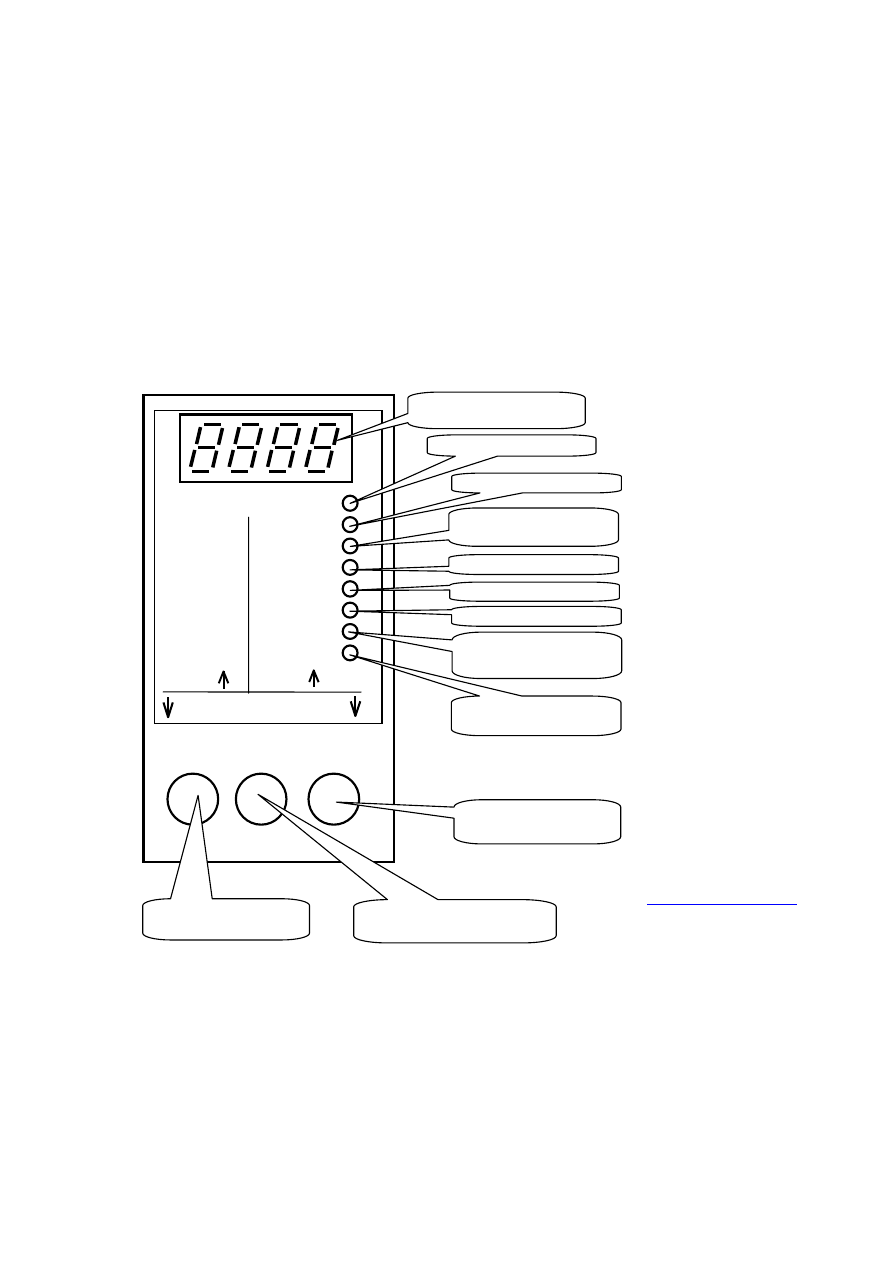

На
рисунке
слева
Вы
видите
внешний
вид
пульта
.
После
подключе
-
ния
разъема
пульта
к
кон
-
троллеру
должен
поя
-
виться
номер
версии
пульта
на
индикаторе
(o1.07).
Это
свидетельст
-
вует
о
наличии
питания
пульта
.
Спустя
2-3
секун
-
ды
информация
на
инди
-
каторе
должна
принять
осмысленный
вид
и
дол
-
жен
загореться
верхний
светодиод
(
строка
«
Теку
-
щее
время
»).
Это
означа
-
ет
,
что
пульт
определил
тип
подключенного
уст
-
ройства
и
готов
к
работе
.
Нажатием
сред
-
ней
кнопки
пульта
«
Ре
-
жим
»
можно
перебором
по
кольцу
выбрать
одну
из
8-
ми
строк
пульта
(
сверху
вниз
).
Пульт
индицирует
«
АААА
»
при
ошибке
связи
с
контроллером
, «BBBB» -
при
ошибке
контрольной
суммы
во
время
обмена
.
Если
ошибка
возникает
кратковременно
,
возмо
-
жен
вывод
только
поло
-
вины
сообщения
(2
сим
-
вола
в
левом
или
правом
знакоместе
).
Назначение
строк
пульта
•
Текущее
время
Отображаются
текущие
часы
и
минуты
контроллера
в
24-
х
часовом
формате
.
Нажатием
на
левую
кнопку
увеличиваются
часы
,
нажатием
на
правую
–
минуты
текущего
времени
контроллера
.
При
переходе
минут
с
59
на
00
происходит
увеличение
часов
на
1.
При
переходе
часов
с
23
на
00
происходит
увеличение
на
1
дня
недели
(
см
.
далее
).
Длительное
удержание
кнопки
в
нажатом
со
-
стоянии
для
стандартных
прошивок
КДУ
-3
не
приводит
к
ускоренному
вводу
времени
.
В
ряде
спецверсий
КДУ
-3
в
этом
случае
происходит
увеличение
показаний
на
3.
1
•
День
недели
В
правом
знакоместе
индицируется
текущий
день
недели
от
0
до
6 (
левое
знакоместо
пус
-
тое
).
Нажатием
правой
кнопки
он
увеличивается
на
единицу
.
Функции
ускоренного
ввода
нет
.
При
переходе
с
6
на
0
никаких
изменений
не
происходит
.
Соответствие
числа
на
индикаторе
дням
не
-
дели
следующее
:
1
Следует
иметь
в
виду
,
что
заказ
дополнительных
функций
КДУ
-3
может
повлечь
исключение
некоторых
других
.
ТЕКУЩЕЕ
ВРЕМЯ
ДЕНЬ
НЕД
.
ВКЛ
ПРОГ
1
ОТК
ПРОГ
1
ВРЕМЯ
АВАР
.
КДУ
АППЭ
00:
РЕЖИМ
ВКЛ
ПРОГ
1
ОТК
ПРОГ
1
ВКЛ
ПРОГ
2
ОТК
ПРОГ
2
КОНТ
БАТ
ДЕНЬ
АВАР
.
КОД
И
НАП
.
:00
Назначение
строк
и
кнопок
пульта
ПД
-2
при
работе
с
КДУ
-3
Светодиодный
индикатор
Текущее
время
День
недели
Технологический
режим
Замер
токов
Время
аварии
День
аварии
Код
аварии
и
направление
Время
и
номер
теку
-
щей
фазы
Редактирование
ле
-
вого
знакоместа
Редактирование
правого
знакоместа
Выбор
строки
для
про
-
смотра
и
редактирования
5
0
Понедельник
1
Вторник
2
Среда
3
Четверг
4
Пятница
5
Суббота
6
Воскресенье
•
Технологический
режим
На
индикаторе
высвечивается
«00 00».
Вход
в
технологический
режим
возможен
только
то
-
гда
,
когда
тумблер
желтого
мигания
находится
в
положении
«
Вкл
».
Следует
отметить
,
что
из
-
за
нестандартного
для
водителей
поведения
контроллера
не
рекомендуется
включать
этот
режим
на
перекрестке
.
Также
в
технологическом
режиме
отключается
проверка
количества
защитных
от
-
ключений
.
То
есть
после
отработки
аварийной
ситуации
контроллер
возвращается
в
работу
.
Нажа
-
тием
левой
кнопки
перебором
по
кольцу
в
левом
знакоместе
пульта
выбирается
номер
технологи
-
ческого
режима
.
Выход
из
технологического
режима
выполняется
по
одному
из
событий
:
-
выключение
тумблера
желтого
мигания
,
-
отключение
пульта
диагностики
от
разъема
,
-
ввод
в
левом
знакоместе
числа
00.
Технологические
режимы
КДУ
-3 (
число
в
левом
знакоместе
пульта
):
00
–
выход
из
технологического
режима
01
–
Режим
прогона
в
реальном
времени
/
ручного
ввода
фазы
(
с
контролями
).
Сразу
после
входа
в
режим
контроллер
через
«
все
красные
»
уходит
в
работу
в
соответствии
с
текущим
временем
,
выставленным
ранее
,
и
опросом
датчиков
красных
/
зеленых
,
указанных
в
организации
перекрестка
.
В
правом
знакоместе
выводится
номер
первой
найденной
фазы
,
независимо
от
текущего
состояния
(
обычно
«01»).
Нажатием
правой
кнопки
пульта
можно
перебором
по
кольцу
выбрать
интересующую
фазу
из
имеющихся
в
конкретной
организации
(1-12 –
рабочие
фазы
, 14 –
желтое
мигание
, 15 –
отключенное
состояние
).
Выбрать
промтакт
(13)
нельзя
.
Для
подтверждения
ввода
надо
нажать
среднюю
кнопку
«
Режим
».
С
этого
момента
до
выхода
из
технологического
режима
«01»
кон
-
троллер
переходит
в
режим
ручного
ввода
фазы
(
аналогично
работе
с
ВПУ
–
выносным
пультом
управления
).
То
есть
контроллер
будет
находиться
в
вы
-
бранной
фазе
до
тех
пор
,
пока
не
будет
введена
следующая
.
Переход
с
фазы
на
фазу
стандартными
прошивками
КДУ
-3
отрабатывается
без
пропуска
фаз
,
с
соблюдением
минимального
времени
фазы
и
всеми
промтактами
.
02
–
Режим
поочередного
включения
выходов
КДУ
-3
без
опроса
датчиков
тока
и
напряжения
(
без
контролей
по
красным
и
зеленым
).
В
правом
знакоместе
выводится
«01»
и
контроллер
включает
первый
красный
выход
(
остальные
погашены
).
Нажатием
на
правую
кнопку
пульта
можно
по
кольцу
переключать
выходы
контроллера
.
Цифре
1
в
правом
знакоместе
соот
-
ветствует
1
красный
,
цифре
2 – 1
желтый
, 3 – 1
зеленый
, 4 – 2
красный
и
т
.
д
. 0 –
все
выходы
выключены
.
Для
КДУ
-3.1
максимальное
число
выходов
16 (
соответ
-
ствует
6-
ому
зеленому
),
КДУ
-3.2 – 24 (8
зеленый
),
КДУ
-3.3 – 32 (12
зеленый
).
В
этом
режиме
интерес
представляет
строка
«
Замер
токов
»,
в
которую
можно
попасть
,
не
выходя
из
текущего
режима
нажатием
средней
кнопки
пульта
«
Ре
-
жим
».
В
правом
знакоместе
можно
будет
увидеть
результат
замера
тока
в
теку
-
щем
канале
.
03
–
Режим
поочередного
включения
выходов
КДУ
-3
с
опросом
всех
датчиков
тока
и
напряжения
(
с
контролями
по
красным
и
зеленым
),
независимо
от
теку
-
щей
организации
перекрестка
.
Полностью
аналогичен
режиму
«02»,
только
выполняется
опрос
всех
датчиков
обратной
связи
.
При
срабатывании
какого
-
либо
датчика
код
аварии
можно
по
-
смотреть
в
строке
«
код
аварии
и
направление
» (
строка
выбирается
нажатием
средней
кнопки
«
Режим
»).
Также
следует
отметить
,
что
в
технологическом
ре
-
жиме
отключается
проверка
количества
защитных
отключений
.
То
есть
после
отработки
аварийной
ситуации
контроллер
возвращается
в
работу
.
04
-
Режим
прогона
в
реальном
времени
/
ручного
ввода
фазы
(
без
контролей
).
Полностью
аналогичен
режиму
«01»,
только
не
выполняется
опрос
всех
датчи
-
ков
тока
.
Рекомендуется
для
проверки
правильности
организации
перекрестка
на
ремонтном
стенде
.
