Расчет высоковольтного усилителя напряжения ведем по методике академика Власова В.В.

2. Техническое задание

2.1. Мощность источника на выходе на высокой стороне Р=17 Вт

2.2. Высокое выходное напряжение в нагрузке Uвых=8 кВ

2.3. Число ступеней умножения n=3

2.4. Рабочая частота f=6250 Гц

3. Расчет усилителя

3.1. Выходной ток в нагрузке

Iвых = Р/Uвых = 17/ 8000 = 2,125 ^. 10^-3 А, (1)

3.2. По числу каскадов умножения определяем требуемое напряжение высоковольтного трансформатора:

Uт = Uвых/n = 8000/ 3 = 2 666 В, (2)

3.3. Поскольку предполагается использование стандартного высоковольтного трансформатора, то в качестве базовых выбираем параметры трансформатора выходной строчной развертки ТВС-90ЛЦ2-1. Его паспортные данные: Ртр=110 Вт, Uтр=4,5кВ, fраб=6250 Гц, Lтр=1,68Гн.

3.4. Количество последовательно включенных по вторичной обмотке высоковольтных трансформаторов:

Nтр = Uт/Uтр = 2,666 кВ/4,5 кВ = 0,59 (3)

Принимаем Nтр=1.

3.5. Таким образом, будем считать, что последовательно включенных трансформаторов в схеме три, и на каждом из них необходимо иметь истинное выходное напряжение равное

Uист = Uт/Nтр = 2,666 кВ/1 =2,666 кВ, (4)

На каждом из последовательно включенных трансформаторов включается умножитель напряжения с числом каскадов равным 2.

3.6. Вычисляем емкости каждого умножителя напряжения в согласованном режиме. Будем считать, что трансформатор ТВС-90ЛЦ2-1 пока работает один на один каскад умножителя напряжения.

Сi = 2^n+1-i / 4²f²Lтр, (5)

где n - число каскадов, i - порядковый номер конденсатора.

Примечание: С₁ = С₂.

С₁ = С₂ = 2^3+1-1/4² 6250² 1,68 =

=2³ / 2,58910⁹= 309010^-12 Ф, (6)

С₃ = 154510^-12 Ф,

Полученное значение емкости конденсаторов составляют так называемую верхнюю границу вилки емкостей умножителя напряжения.

3.7. Рассчитаем требуемую мощность трансформаторного блока, питающего умножитель напряжения в согласованном режиме.

Ртр = (Uист)²С1f(27,6 - 62^3-n - 1,2(0,25)^{(n - 1)/2}) =

= (2666)²309010^-126250(27,6 - 6 ^. 2⁰ - 2,52 0,25²) =

=2924 Вт

Поскольку мощность блочного трансформатора значительна превышает мощность выбранного ТВС-90ЛЦ2-1 согласованный режимы принципиального технико-экономически расточителен и от него за счет понижения емкости конденсаторов.

3.8. Посчитаем КПД использования блочного трансформатора при питании умножителя напряжения;

=0,04

Полученное КПД отражает долю мощности блочного трансформатора, который поступает через него в нагрузку;

3.9. Посчитаем мощность каждого трансформаторного блока по формуле

Ртр бл=P/Nтр=17/1=17 Вт

3.10. Рассчитаем мощность каждого блочного трансформатора

Pбл=Pтр бл/ =17/0,035=485,7 Вт

Поскольку мощность выбранного трансформатора 110 Вт, то одного трансформатора мало. Вывод:

• либо выбирать другой питающий трансформатор;

• либо параллельно включать несколько трансформаторов.

Выбираем второй путь.

3.11. Считаем количество трансформаторов в каждом блоке

---

n_{тр твс}= Pбл/Pтр=4,41

Выбираем n_{тр твс}=5.

3.12. Посчитаем мощность накачки от конвертора низковольтного в каждом трансформаторе блока по формуле

Ртр инд=Р бл/ n_{тр твс}=485,7/ 5=97,14 Вт

Поскольку получили мощность меньше 110 Вт, исходя из рекомендаций в качестве генератора накачки, выбираем мультивибратор Ройра.

3.13. На расчетную блочную мощность посчитаем мощность умножителя напряжения

С₁= Ртр инд /U² истf(27,6-6 2^3-n-1.2 0.25^(n-1)/2)=513,310^-12 Ф,

С₁ = С₂ (6)

С₃ = 256,6510^-12 Ф,

Полученые значения емкостей соответствуют блочной мощности трансформатора, но не в чисто согласованном режиме, а с уходом от него и сотавляют нижнюю границу значений емкостей:

Согласованный режим: С₁=С₂=3090 пФ>C₁=C₂>513,3пФ;

С₃=1545 пФ>C₃>256,65 пФ;

Поскольку определяющим фактором является мощность блока трансформаторов, то выбираем правое значение вилки, но поскольку номиналы не стандартны, конденсаторы набираются в виде батарей последовательно-паралеллельно включенных стандартных конденсаторов.

3.14 Набираем батарею конденсаторов.

Выбираем емкость типа К15-4 с номинальным напряжением

Uс >= 2Uтр = 6,00 кВ,

Набираем батареи конденсаторов:

1. С₁₁=250 пФ, C₁₂=250 пФ, С₁₃=15 пФ.

2. С₂₁=250 пФ, С₂₂=55 пФ.

15. Выбираем высоковольтные диоды для умножителя напряжения по двум параметрам:

• прямой ток по формуле ,

• пробойное напряжение Uобр >= 2Uист = 22666 = 5332 В.

Исходя из справочных материалов выбираем Д1007 в сухом исполнении с параметрамиUобр=8 кВ, I=30 А

---

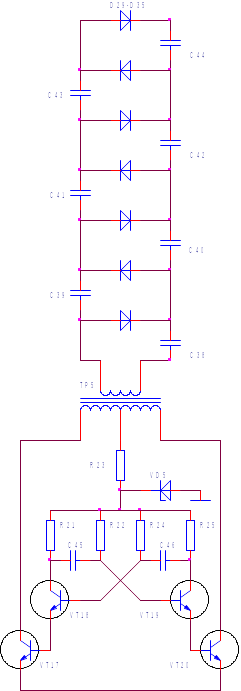

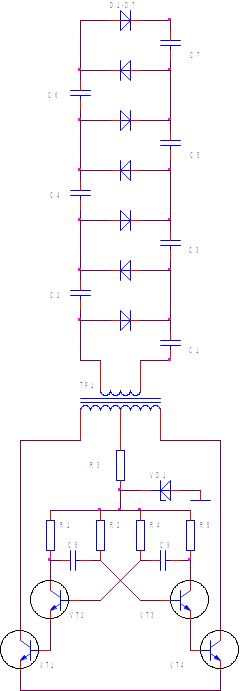

В

А1

А5

А2

А3

А4

ысоковольтный усилитель напряжения

---
