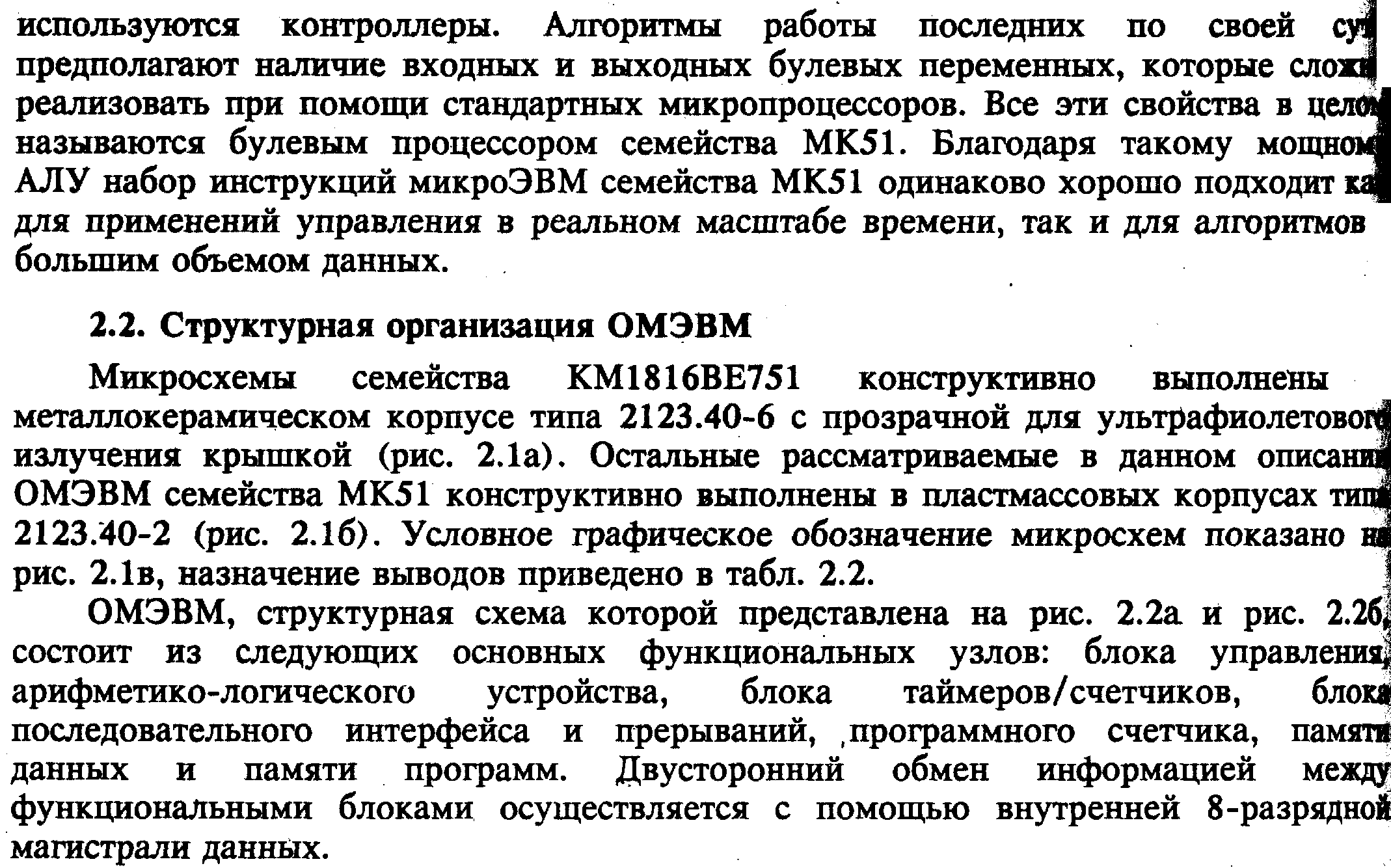

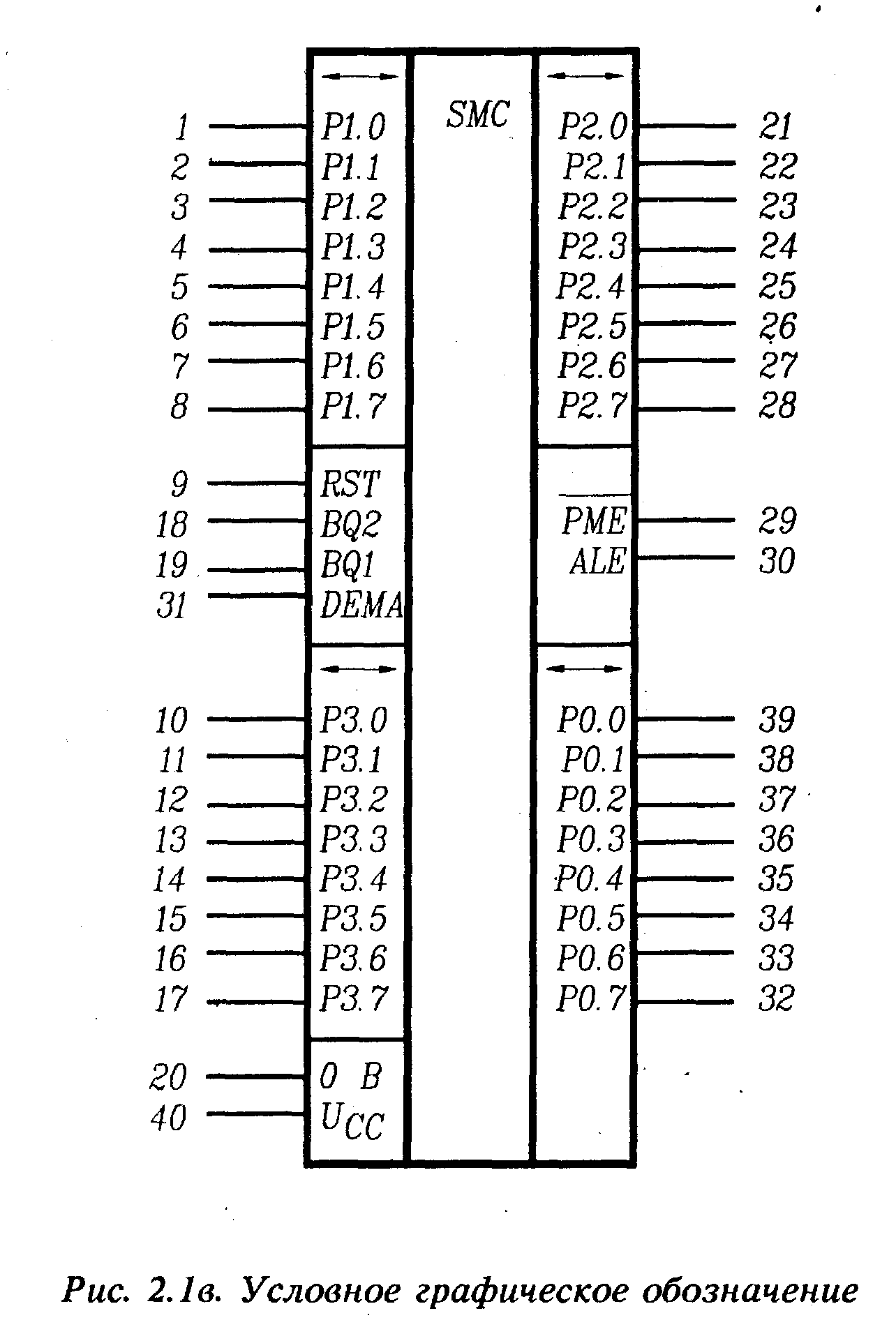

N вывода |
Обозн. |
Назначение |
Тип |
|
1-8 |
Р1.0-Р1.7 |
8-разрядный двунаправленный порт |
вход/ |
|
|
|
Р1. Вход адреса А0-А7 при про |
выход |
|
|
|
верке внутреннего ПЗУ (РПЗУ). |
|
|
9 |
RST |
Сигнал общего сброса. Вывод ре |
вход |
|
|
|
зервного питания ОЗУ от внешнего |
|
|
|
|
источника (для 1816) |
|
|
10-17 |
P3.0-РЗ.7 |
8-разрядный двунаправленный порт |
вход/ |
|
|
|
P3 с дополнительными функциями: |
выход |
|
|
Р3.0 |
Последовательные данные |
вход |
|
|
|
приемника - RxD |
|
|
|
Р3.1 |
Последовательные данные |
выход |
|
|
|
передатчика - TxD |
|
|
|
Р3.2 |
Вход внешнего прерывания 0- INT0 |
вход |
|
|
P3.3 |
Вход внешнего прерывания 1- INT1 |
вход |
|
|
Р3.4 |
Вход таймера/счетчика 0: - Т0 |
вход |
|
|
Р3.5 |
Вход таймера/счетчика 1: - Т1 |
вход |
|
|
Р3.6 |
Выход стробирующего сигнала при |
выход |
|
|
|
записи во внешнюю память данных: |
|
|
|
|
- WR |
|
|
|
Р3.7 |
Выход стробирующего сигнала при |
выход |
|
|
|
чтении из внешней памяти данных |
|
|
|
|
- RD |
|
|
18 |
BQ2 |
Выводы для подключения кварцево |
выход |
|
19 |
BQ1 |
го резонатора. |
вход |
|
20 |
0 В |
Общий вывод |
|
|
21-28 |
Р2.0-Р2.7 |
8-разрядный двунаправленный порт |
вход/ |
|
|
|
Р2. Выход адреса А8-А15 в режиме |
выход |
|
|
|
работы с внешней памятью. В ре |
|
|
|
|
жиме проверки внутреннего ПЗУ |
|
|
|
|
выводы Р2.0 - Р2.6 используются |
|
|
|
|
как вход адреса А8-А14. |
|
|
|
|
Вывод Р2.7 - разрешение чтения |
|
|
|
|
ПЗУ: - Е |
|
|
29 |
РМЕ |
Разрешение программной памяти |
выход |
|
30 |
ALE |
Выходной сигнал разрешения фик |
вход/ |
|
|
|
сации адреса. При программирова |
выход |
|
|
|
нии РПЗУ сигнал: - PROG |
|
|
1 |
|||
|
116 ГЛАВА! | |
|||
|
Продолжение таблицы 2.2 i |
|||
|
N вывода |
Обозн. |
Назначение |
Тип |
|
31 |
DEMA |
Блокировка работы с внутренней памятью. При программировании РПЗУ подается сигнал UpR |
вход/. ВЫХОД! |
|
32-39 |
Р0.7-Р0.0 |
8-разрядный двунаправленный порт Р0.Шина адреса /данных при работе с внешней памятью. Выход данных D7-D0 в режиме проверки внутреннего ПЗУ (РПЗУ). |
вход/| ВЫХОД1 5 |
|
40 |
ucg |
Вывод питания от источника напряжения +5 В |
|
2.2.1. Блок управления. Синхронизация микроЭВМ. Регистр PCON. Режим уменьшенного энергопотребления '
Блок управления предназначен для выработки синхронизирующих управляющих сигналов, обеспечивающих координацию совместной работы блоки ОМЭВМ во всех допустимых режимах ее работы.
В состав блока управления входят: устройство выработки временны интервалов, логика ввода-вывода, регистр команд, регистр управлени потреблением, дешифратор команд, ПЛМ и логика управления ЭВМ.
Устройство выработки временных интервалов -предназначено для форма рования и выдачи внутренних синхросигналов фаз, тактов и циклов. Количеств машинных циклов определяет продолжительность выполнения команд. Практичесй все команды ОМЭВМ выполняются за один или два машинных цикла, кроме комая) умножения MUL А, В и деления DIV А, В, продолжительность выполнения кото рых составляет четыре машинных цикла. Машинный цикл имеет фиксирование длительность и содержит шесть состоянии S1—S6, каждое из которых го длительности соответствует такту, и, в свою очередь, состоит из двух временньп интервалов, определяемых фазами Р1 и Р2. Длительность фазы равна период^ следования внешнего сигнала BQ, являющегося первичным сигналом синхронизащп| ОМЭВМ. Сигнал BQ вырабатывается либо встроенным тактовым генераторой ОМЭВМ при подключении к ее выводам 18 (BQ2) и 19 (BQ1) кварцевого резонатора или LC-цепочки, либо внешним источником тактовых сигналов.
Схема подключения кварцевого резонатора и LC-цепочки к выводам ОМЭВМ BQ2 и BQ1 показана на рис. 2.2в. Схема подключения внешнего источника тактовых" сигналов показана на рис. 2.2г. Источник тактовых сигналов должен обеспечивать следующие характеристики внешнего синхросигнала ОМЭВМ: 1
— длительность низкого уровня сигнала — не менее 20 не;
— длительность высокого уровня сигнала — не менее 20 не; ;
— времена фронтов нарастания и спада сигнала — не более 20 не.
Как видно из рис. 2.2г, внешний синхросигнал для п-МОП ОМЭВМ (серия 1816) подается на вывод 18 (BQ2), а для КМОП ОМЭВМ (серия 1830) — на вывод 19 (BQ1). При этом необходимо обеспечивать требуемые уровни напряжения синхросигнала, значения которых приведены в таблице 2.24.
На рис. 2.2д показаны в общем виде внутренние генераторы п-МОП и КМОП ОМЭВМ семейства МК51. BQ1 и BQ2 являются соответственно входом и выходом инвертирующего усилителя, который может быть включен в режим генератора при подключении к выводам BQ1 и BQ2 резонатора или LC-цепочки (рис. 2.2в).
