МАГНИТНЫЕ

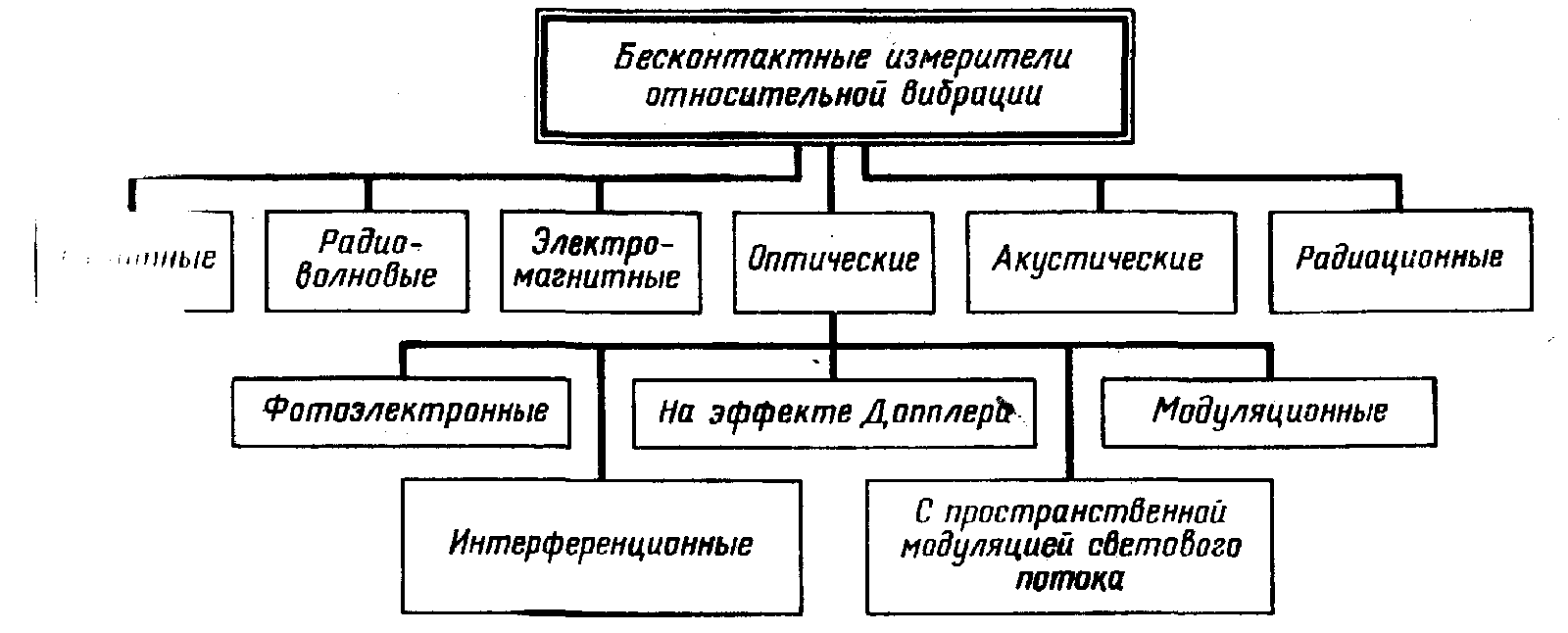

Рис. 2. Классификация измерителей относительной вибрации
ческие параметры схем: сопротивление, емкость, частота и т.д. Особенностью параметрических ИП является наличие внешних источников питания и демодуляторов, фиксирующих изменение электрических параметров
К параметрическим ИП относят резистивные, реостатные, тензорезисторные, емкостные, индуктивные, трансформаторные, магнитоупругие, вихретоковые , вибрационно-частотные, электронно-механические и др.
Из всего многообразия существующих ИП наибольшее распространение получили преобразователи с пьезоэлектрическим, тензорезистивным,
электромагнитным (индуктивным), емкостным и струнным чувствительными
элементами. Каждый из перечисленных ИП имеет свою область рационального применения. Так, пьезоэлектрические ИП наиболее целесообразно
использовать при наличии в динамическом процессе широкого спектра частот (до нескольких десятков тысяч герц) и больших значений ускорений. Тензорезистивными, индуктивными, емкостными и вибрационно-частотными ИП целесообразно одновременно измерять переменную и постоянную составляющие динамического процесса.
Рассматриваемые ИП являются контактными, их закрепляют на исследуемом
объекте и кабелем соединяют с контрольно-измерительной аппаратурой. При исследовании крупногабаритных объектов и узлов такое выполнение является оправданным и обеспечивает достаточно высокую
точность измерений. Однако в ряде случаев при испытании малогабаритных изделий (радиодетали и т.д.) применение контактных ИП не представляется
ВОЗМОЖНЫМ.
Размеры (масса) ИП часто превышают размеры элементов исследуемых объектов
В ряде случаев при установке ИП на объекте нарушается истинный
режим испытаний, а при наличии соединительного кабеля искажается полезный сигнал.
Преимущества бесконтактных измерителей вибрации заключаются в возможности проведения измерений с повышенной точностью в трудно-
