ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ДАТЧИК ДН4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Рабочий диапазон частот от 0 до 12500 Гц.

- Электрическое сопротивление изоляции, в нормальных условиях не менее 1 ГОм ;

- Электрическая ёмкость вибропреобразователя, включая ёмкость кабеля, не менее 1000 пФ.

- Номинальное значение коэффициента преобразования на часто­те 1000 Гц : 1 (мВс²)/м

- Относительный коэффициент поперечного преобразования не более  5%.

- Габаритные размеры вибропреобразователя ( без кабеля): 18,817,014,0 мм

- Масса вибропреобразователя ( без кабеля и штеккера) не более 0,013 кг.

ОБЩИЙ ВИД

ВИБРОПРЕОБРАЗОВАТЕЛЯ

1  основание;

2  пьезоэлемент;

3  масса инерционная;

4  крышка;

5  гайка;

6  контакт;

7  втулка;

СПОСОБЫ УСТАНОВКИ

ВИБРОПРЕОБРАЗОВАТЕЛЯ НА ОБЪЕКТЕ

а) установка с помощью шпильки

(в диапазоне частот до 12500 Гц. ).

б) установка с помощью заглушки и воска

(в диапазоне частот до 1000 Гц. ).

в) установка с помощью щупа

(в диапазоне частот от 10 до 600 Гц.).

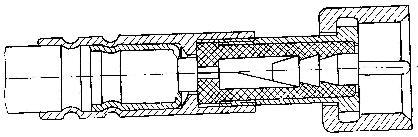

Сборка кабеля с вилкой

1  контакт;

2  гайка;

3  втулка;

4  втулка;

5  втулка;

---
