БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

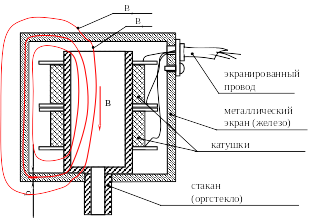

Расчет магнитного экрана для ГЭПП

B1 – магнитная индукция без экрана

B2 – магнитная индукция с экраном.

По СанПиН 2.2.2/2.4.1340-03 величина B20,25 мкТл

Максимальное значение индукции: B1635 мкТл

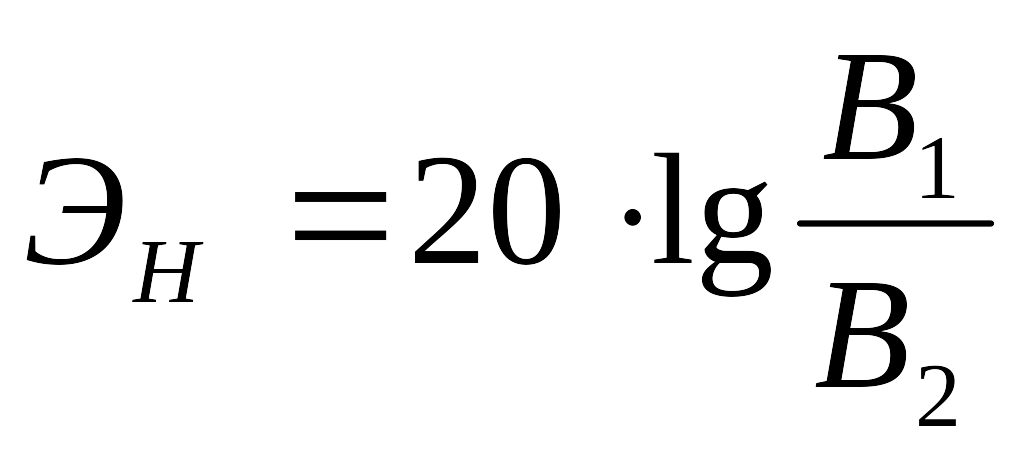

Требуемая эффективность экранирования: =68,1 дБ

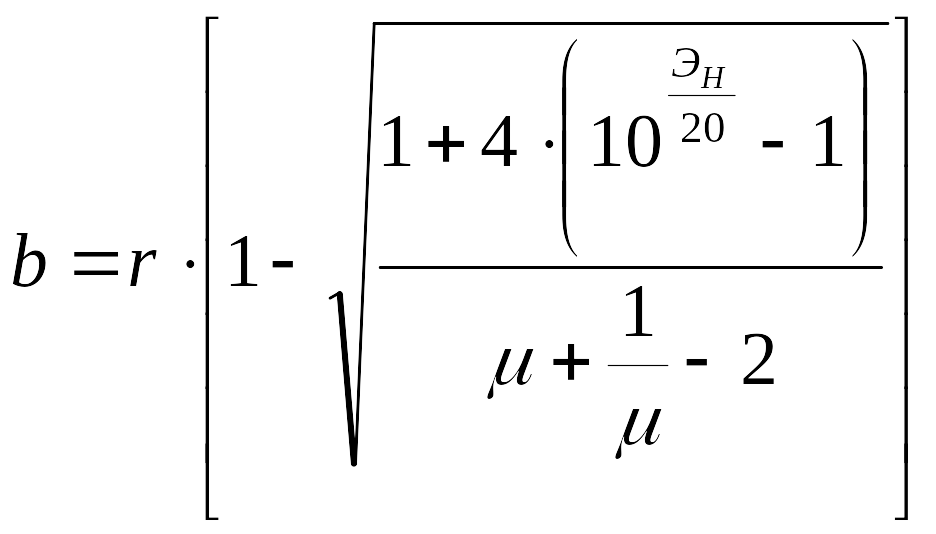

Минимальная толщина экрана:

r – внутренний радиус экрана, м

μ – относительная магнитная проницаемость экрана

При r=0.035 м толщина экрана должна быть не менее b=0,3 мм.

Параметры материала (железо):

проводимость 10-7 См/м

относительная магнитная проницаемость μ=10000
