ВЫБОР ЭЛЕМЕНТОВ СИСТЕМЫ АВТОМАТИЧЕСКОЙ КОРРЕКЦИИ ДВИЖЕНИЯ РАБОЧЕГО ОРГАНА
Схема гидроцилиндра
1 , 2 , 6 – впускные
и выпускные патрубки подачи рабочей
жидкости, 3 – шток поршня, 4 – деталь, 5
– возвратная пружина.
- диаметр поршня,
мм 140
- диаметр штока,
мм 142
- внутренний
диаметр цилиндра, мм 200
- длина хода, мм
40
- длина одного
перемещения
(равна цене
импульса), мм 0,01

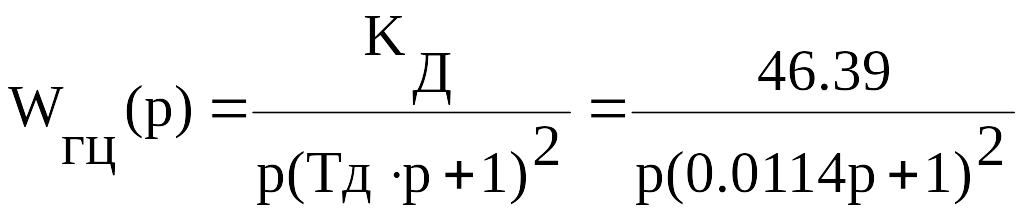

Передаточная
функция гидроцилиндра:
Электрический
магнитожидкостный регулирующий элемент
(ЭМЖ РЭ)
1 – входной
патрубок, 2 – крышка, 3 – управляющая
катушка,4 – проточная часть устройства
5 – магнитная жидкость, 6 – магитожидкостный
сенсор,

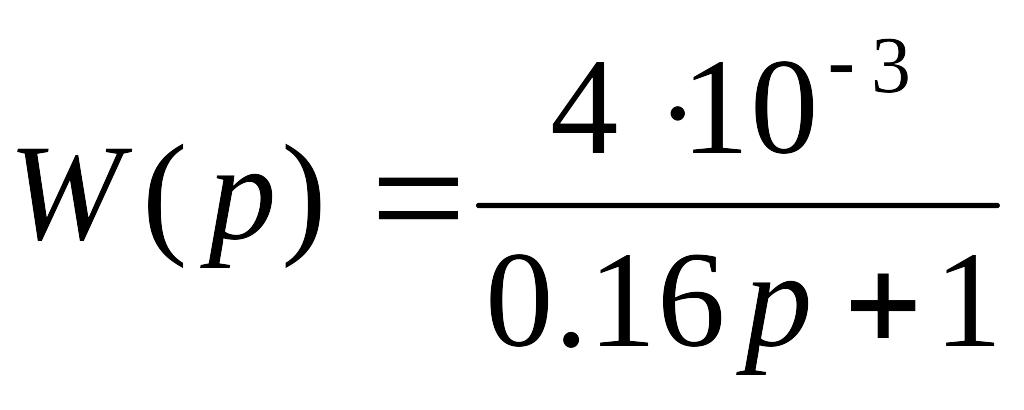

Передаточная
функция:
- скорость
перемещения, см/с 6,3
