Электротехника

1. Как изменятся яркости ламп L1 и L2 и ток в цепях а и б после включения третьей лампы? Указать неправильный ответ.

Для цепи б) Яркость L2 увеличится

2.Определить эквивалентное сопротивление цепей а, б, в и указать, для какой из цепей сопротивление определено неправильно.-

R_б=10R

3. При напряжении на резисторе 100В и токе 100мА определить его сопротивление. Указать правильный ответ.

1 кОм

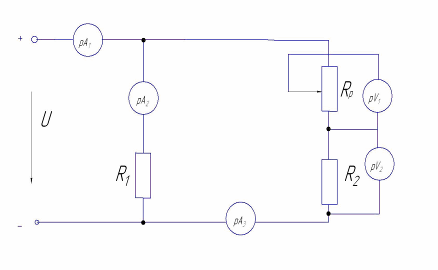

4. Как изменяется показания приборов при перемещении движка реостата Rp вниз. Указать неправильный ответ.

I1 уменьшится

5. К источнику постоянного тока подключен пассивный приемник. Внешняя характеристика источника задана графиком. Определить мощность приемника при согласованном режиме работы. Указать правильный ответ.

8 Вт

6. Определить ток в цепях и указать для какой из цепей ток определен неправильно:

3-я цепь: I=8 A

7. При увеличении сопротивления резистора R₃ до бесконечности определить показание вольтметра. Указать правильный ответ.

Стремится к нулю.

8. В каком соотношении находятся внутренние сопротивления источников энергии, внешние характеристики которых изображены на рис. Указать правильный ответ:

RA<RБ<RB

9. пределить сечение проводов по нагреву для питания каждого из потребителей, если номинальное напряжение потребителей U=220 В, номинальные мощности потребителей P_А=12 кВт и Р_В=16 кВт. Допустимые значения токов проводов приведены ниже:

Указать правильный ответ.

S_В=16мм²

10. Передача электрической энергии от электростанции к потребителю одной и той же мощности и равном расстоянии в одном случае (А) осуществлялась при напряжении U=10000 В, а в другом (Б) – при U= 500 В (напряжение на потребителе). В каком соотношении находятся потери энергии в проводах в том и другом случаях, если предположить, - что сечение проводов выбиралось по допустимой плотности тока, которая принималась одинаковой? Указать правильный ответ.

11. К источнику электрической энергии с ЭДС Е=20В и внутренним сопротивлением Ro=4 Ом подключен приемник сопротивлением Rn=6 Ом. Определить напряжение на приемнике. Указать правильный ответ.

12В

12.Определить мощность источника электрической энергии с ЭДС Е=20В и внутренним сопротивлением Ro=4 Ом в режиме короткого замыкания. Указать правильный ответ.

100 Вт

13. Определить показание вольтметра в схеме при токе 1 А и сопротивлениях R=X_L=3X_C=100 Ом. Указать правильный ответ.

100 В

14. Определить эквивалентную емкость батареи конденсаторов. Указать правильный ответ:

20 мкФ

15. Определить эквивалентную емкость батареи конденсаторов. Указать правильный ответ:

10 мкФ

16. Определить напряжение U₁ и U₂ цепи, если С₁=50 мкФ, С₂=10 мкФ, С₃=15 мкФ, U=75 В. Указать правильный ответ.

U₁=25 В, U₂=50 В

17. Какое из приведенных выражений для цепи синусоидального тока, состоящий из последовательно соединенных R, L и C содержит ошибку?

18. Ток в цепи изменяется по закону: i=I_msinюt. Какое из приведенных выражений несправедливо, если U₁>U_C?

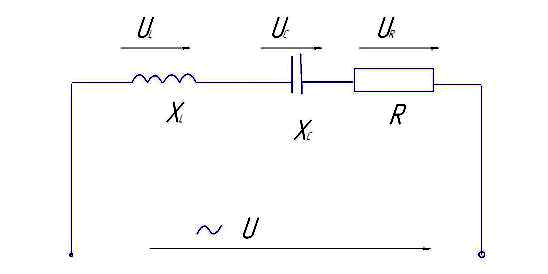

19. В электрической цепи U = 50 B, U_C=20 B, U_R=30 B. Определить напряжение U_L. Указать правильный ответ.

60 В

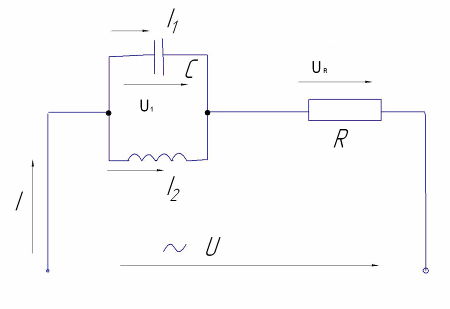

20. В электрической цепи I=5 A, f=50 Гц, U₁=50 B, U₂=100 B, U₃=60 B. Какое будет напряжение, если притом же токе 5 А частота возрастает до 100 Гц? Указать неправильный ответ.

U₄=280 В

21. Какие из приведенных соотношений неправильны при резонансе напряжений в цепи?

22. Какое из приведенных соотношений не может иметь места при резонансе напряжений в цепи?

23. Какое из приведенных соотношений неправильно при резонансе токов в цепи?

24. Какое из приведенных соотношений неправильно при резонансе токов в цепи?

25. Какое из приведенных соотношений несправедливо при резонансе напряжений в цепи.

26. Три потребителя с одинаковыми сопротивлениями соединены треугольником и включены в трехфазную сеть. Как изменятся линейные токи, если потребители соединить звездой? Указать правильный ответ.

не изменятся

уменьшатся в 3 раза

27. Какая из приведенных формул для трехфазных цепей при симметричной нагрузке содержит ошибку. При соединении потребителя :

все формулы верны

28. Какая из приведенных формул для трехфазных цепей при симметричной нагрузке содержит ошибку. При соединении потребителя :

29. В трехпроводную трехфазную сеть включены резистивные приемники, соединенные звездой. Как изменяются токи и напряжения в фазе «А» при изменении сопротивления приемника в этой фазе. Указать правильный ответ.

Изменятся все фазные токи и напряжения

30. Максимальные значения абсолютных погрешностей измерения с помощью приборов А и Б одинаковы, а верхний предел измерения приборов А больше. В каком соотношении находится классы точности прибора, указать правильный ответ.

Класс точности прибора А выше

31. При проведении эксперимента оказалось необходимым измерять напряжения в цепи постоянного тока, которое должно измениться в пределах 20-40 В. В распоряжении экспериментатора были четыре вольтметра магнитно-электрической системы. С помощью какого из приборов можно произвести измерение с наименьшей погрешностью?

С номинальной шкалой 50 В и классом точности 2,5

32. Для какой цели на электрических станциях в начале линии электропередачи устанавливают повышающие трансформаторы? Какой из ответов неправильный?

Для повышения коэффициента мощности системы

33. Для чего магнитопровод трансформатора выполняется из электротехнической стали, а не из неферромагнитного материала? Указать неправильной ответ.

Для удобства сборки трансформатора

34. Как будут изменятся токи при перемещении движка автотрансформатора из среднего положения вверх? Указать правильный ответ.

увеличится, - уменьшится

35. Определить токи и автотрансформатора, если ток нагрузки = 5 А. Напряжение U2=0.5U1. Током холостого хода пренебречь. Указать правильный ответ.

36. Как изменится напряжение потребителя Un при перемещении движков автотрансформаторов (а-в) вниз. Указать неправильный ответ

a)б) в)

Для схемы в) - уменьшится

37. Какие потери мощности практически определяют при опыте холостого хода трансформатора? Указать правильный ответ.

В стальном сердечнике.

38. Какие потери мощности практически определяют при короткого замыкания трансформатора? Указать правильный ответ.

В меди обмоток

39. Какая из схем позволяет включить двигатель для прямого и обратного направления вращения ротора?

40. Двигатели с улучшенными пусковыми свойствами по сравнению с обычными имеют следующие показатели… Какой из показателей не соответствует действительности?

Меньшую скорость

41. Что является главным преимуществом двигателей постоянного тока?

Широкие пределы регулирования скорости и большой пусковой момент

42. Что является недостатком машин постоянного тока? Указать правильный ответ.

Наличие контактно-щеточного узла

43. Чему пропорциональна скорость вращения поля статора асинхронного двигателя? Указать неправильной ответ.

Обратно пропорциональна сопротивлению в цепи ротора

44. Что нужно сделать, чтобы изменить направление вращения магнитного поля асинхронного двигателя? Указать правильной ответ.

Поменять местами два любых линейных провода статора

45. Указать ошибочное утверждение относительно синхронной машины.

Широкий диапазон регулирования скорости ротора

46. Почему сердечник статора синхронной машины обязательно собирают из отдельных тонких листов электротехнической стали, а ротор может быть изготовлен из куска стали? Указать неправильный ответ.

Магнитный поток в сердечнике статора намного больше, чем в сердечнике ротора

47. Приведены временные диаграммы напряжения на входе (а) и на выходе устройства (б). Данное устройство…
