Таблица 2
Сервер Dell PowerEdge R730XD
|
Характеристика |
Значение |
|
Корпус |
|
|
Тип корпуса |
Rack |
|
Монтаж в стойку |
2U |
|
Процессоры |
|
|
Для процессоров |
Intel Xeon |
|
Модель процессора |
E5-2650 v4 |
|
Процессор, кэш |
30Mb |
|
Процессор, кол-во |
ядер 12 |
|
Установлено процессоров |
2 |
|
Частота одного установленного процессора |
2.2 ГГц |
|
Максимально процессоров |
2 |
|
Память |
|
|
Тип памяти |
DDR4 |
|
Количество слотов памяти |
24 |
|
Максимальный объем памяти |
3 Тб |
|
Установленные модули памяти |
24 x 32 ГБ |
|
ОЗУ, доп.параметр1 |
2R |
|
ОЗУ, доп.параметр2 |
RD |
|
ОЗУ, частота |
2.4 ГГц |
|
Жесткие диски |
|
|
Максимально HDD (2.5") |
2 |
|
Максимально HDD (3.5") |
12 |
|
Тип HDD |
NLSAS |
|
HDD, размерность |
3.5" |
|
HDD, cкорость вращения шпинделя |
7.2K |
|
Установлено HDD |
4 |
|
Емкость одного установленного HDD |
4 Тб |
|
Тип второго HDD |
SAS |
|
HDD (дополнительно), размер |
2.5" |
|
HDD (дополнительно) скорость вращения шпинделя 10K |
|
|
Количество дополнительных HDD |
2 |
|
Емкость 1 дополнительного установленного HDD |
1.2 Тб |
|
Характеристика |
Значение |
|
Горячая замена HDD |
ДА |
|
RAID контроллер |
H730p |
|
Поддержка RAID 0 |
есть |
|
Поддержка RAID 1 |
есть |
|
Поддержка RAID 5 |
есть |
|
Поддержка RAID 10 |
есть |
|
Сеть |
|
|
Сетевой интерфейс |
X540+I350 |
|
Прочее |
|
|
Плата удаленного управления |
iD8En |
|
Операционная система |
Windows Server 2008 R2 x64 |
|
Блок питания |
|
|
БП, тип |
Platinum |
|
Установлено БП |
2 |
|
Максимальное количество БП |
2 |
|
Мощность одного установленного БП |
1100 Вт |
|
Горячая замена БП |
ДА |
|
Прочее |
|
|
Плата удаленного управления |
iD9En |
Таблица 3
Сервер Dell PowerEdge R740xd
|
Характеристика |
Значение |
|
Корпус |
|
|
Тип корпуса |
Rack |
|
Монтаж в стойку |
2U |
|
Процессоры |
|
|
Для процессоров |
Intel Xeon |
|
Модель процессора |
Silver 4114 |
|
Процессор, кэш |
14MB |
|
Процессор, кол-во ядер |
10 |
|
Установлено процессоров |
2 |
|
Частота одного установленного процессора |
2.2 ГГц |
|
Максимально процессоров |
2 |
|
Память |
|
|
Тип памяти |
DDR4 |
|
Количество слотов памяти |
24 |
|
Максимальный объем памяти |
3 Тб |
|
Установленные модули памяти |
2 x 16 ГБ |
|
ОЗУ, частота |
2.6 ГГц |
|
Жесткие диски |
|
|
Тип HDD |
SAS |
|
HDD, размерность |
2.5" |
|
HDD, cкорость вращения шпинделя |
10K |
|
Установлено HDD |
1 |
|
Емкость одного установленного HDD |
1.2 Тб |
|
Горячая замена HDD |
ДА |
|
RAID контроллер |
H730p FP |
|
Поддержка RAID 0 |
есть |
|
Поддержка RAID 1 |
есть |
|
Поддержка RAID 5 |
есть |
|
Поддержка RAID 10 |
есть |
|
Сеть |
|
|
Сетевой интерфейс |
5720 4P |
|
Прочее |
|
|
Плата удаленного управления |
iD9En |
|
Операционная система |
|
|
Windows Sever 2008 R2 x64 |
|
|
Блок питания |
|
|
Установлено БП |
2 |
|
Максимальное количество БП |
2 |
|
Мощность одного установленного БП |
750 Вт |
|
Горячая замена БП |
ДА |
Таблица 4
Коммутатор HP A5800-24G-SFP (JC103A)
|
Характеристика |
Значение |
|
Общие характеристики |
|
|
Тип устройства |
коммутатор (switch) |
|
Возможность установки в стойку |
есть |
|
Количество слотов для дополнительных интерфейсов |
4 |
|
Объем оперативной памяти |
512 Мб |
|
Объем флеш-памяти |
512 Мб |
|
LAN |
|
|
Количество портов коммутатора |
24 x Ethernet 10/100/1000 Мбит/сек |
|
Количество uplink/стек/SFP-портов и модулей |
4 |
|
Максимальная скорость uplink/SFP-портов |
10 Гбит/сек |
|
Внутренняя пропускная способность |
208 Гбит/сек |
|
Размер таблицы MAC адресов |
16384 |
|
Управление |
|
|
Консольный порт |
есть |
|
Web-интерфейс |
есть |
|
Поддержка Telnet |
есть |
|
Поддержка SNMP |
есть |
|
Дополнительно |
|
|
Поддержка стандартов |
Auto MDI/MDIX |
|
Размеры (ШxВxГ) |
440 x 44 x 427 мм |
|
Вес |
8.5 кг |
Таблица 5
Коммутатор Cisco WS-C3750E-48TD-E
|
Характеристика |
Значение |
|
Общие характеристики |
|
|
Тип устройства |
коммутатор (switch) |
|
Возможность установки в стойку |
есть |
|
Объем оперативной памяти |
256 Мб |
|
Объем флеш-памяти |
64 Мб |
|
LAN |
|
|
Количество портов коммутатора |
48 x Ethernet 10/100/1000 Мбит/сек |
|
Количество uplink/стек/SFP-портов и модулей |
2 |
|
Максимальная скорость uplink/SFP-портов |
10/100/1000 Мбит/сек |
|
Поддержка работы в стеке |
есть |
|
Внутренняя пропускная способность |
160 Гбит/сек |
|
Управление |
|
|
Консольный порт |
есть |
|
Web-интерфейс |
есть |
|
Поддержка Telnet |
|
|
Поддержка SNMP |
есть |
|
Тип управления |
уровень 3 |
|
Маршрутизатор |
|
|
Статическая маршрутизация |
есть |
|
Протоколы динамической маршрутизации |
RIP v1, RIP v2, OSPF |
|
Поддержка VPN pass through |
есть |
|
Дополнительно |
|
|
Поддержка IPv6 |
есть |
|
Поддержка стандартов |
Auto MDI/MDIX, Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree), IEEE 802.1s (Multiple Spanning Tree), Link Aggregation Control Protocol (LACP) |
|
Размеры (ШxВxГ) |
445 x 44 x 442 мм |
|
Вес |
8.6 кг |
Таблица 6
МФУ HP Color LaserJet Enterprise M577c
|
Характеристика |
Значение |
|
Общие характеристики |
|
|
Устройство |
принтер/сканер/копир |
|
Тип печати |
цветная |
|
Технология печати |
лазерная |
|
Размещение |
настольный |
|
Область применения |
средний офис |
|
Количество страниц в месяц |
80000 |
|
Принтер |
|
|
Максимальный формат |
A4 |
|
Максимальный размер отпечатка |
216 × 356 мм |
|
Автоматическая двусторонняя печать |
есть |
|
Количество цветов |
4 |
|
Максимальное разрешение для ч/б печати |
1200x1200 dpi |
|
Максимальное разрешение для цветной печати |
1200x1200 dpi |
|
Скорость печати |
38 стр/мин (ч/б А4), 38 стр/мин (цветн. А4) |
|
Время выхода первого отпечатка |
5.60 c (ч/б), 6.90 c (цветн.) |
|
Сканер |
|
|
Тип сканера |
планшетный/протяжный |
|
Максимальный формат оригинала |
A4 |
|
Максимальный размер сканирования |
216x356 мм |
|
Разрешение сканера |
600x600 dpi |
|
Устройство автоподачи оригиналов |
двустороннее |
|
Емкость устройства автоподачи оригиналов |
100 листов |
|
Скорость сканирования (цветн.) |
38 изобр/мин |
|
Скорость сканирования (ч/б) |
43 изобр/мин |
|
Отправка изображения по e-mail |
есть |
|
Копир |
|
|
Максимальное разрешение копира (ч/б) |
600x600 dpi |
|
Максимальное разрешение копира (цветн.) |
600x600 dpi |
|
Скорость копирования |
38 стр/мин (ч/б А4), 38 стр/мин (цветн. А4) |
|
Изменение масштаба |
25-400 % |
|
Шаг масштабирования |
1 % |
|
Максимальное количество копий за цикл |
9999 |
|
Лотки |
|
|
Подача бумаги |
650 лист. (стандартная), 2300 лист. (максимальная) |
|
Вывод бумаги |
250 лист. (стандартный), 250 лист. (максимальный) |
|
Емкость лотка ручной подачи |
100 лист. |
|
Расходные материалы |
|
|
Плотность бумаги |
60-199 г/м2 |
|
Печать на: |
карточках, пленках, этикетках, глянцевой бумаге, конвертах, матовой бумаге |
|
Ресурс цветного картриджа/тонера |
5000 страниц |
|
Ресурс ч/б картриджа/тонера |
6000 страниц |
|
Количество картриджей |
4 |
|
Тип картриджа/тонера |
черный HP 508A CF360A (6000 стр.), HP 508X CF360X (12 500 стр.); голубой HP 508A CF361A (5000 стр.), HP 508X CF361X (9500 стр.); желтый HP 508A CF362A (5000 стр.), HP 508X CF362X (9500 стр.); пурпурный HP 508A CF363A (5000 стр.), HP 508X CF363X (9500 стр.) |
|
Память/Процессор |
|
|
Объем памяти |
1792 МБ, максимальный 2560 МБ |
|
Емкость жесткого диска |
320 ГБ |
|
Частота процессора |
1200 МГц |
|
Интерфейсы |
|
|
Интерфейсы |
Ethernet (RJ-45), USB 2.0 |
|
Поддержка AirPrint |
есть |
|
Прямая печать |
есть |
|
Веб-интерфейс |
есть |
|
Шрифты и языки управления |
|
|
Поддержка PostScript |
есть |
|
Поддержка |
PostScript 3, PCL 5e, PCL 5c, PCL 6, PDF |
|
Дополнительная информация |
|
|
Поддержка ОС |
Windows, Linux, Mac OS, iOS |
|
Отображение информации |
цветной ЖК-дисплей |
|
Диагональ дисплея |
8 дюйм. |
|
Потребляемая мощность (при работе) |
692 Вт |
|
Потребляемая мощность (в режиме ожидания) |
47.3 Вт |
|
Уровень шума при работе |
51 дБ |
|
Габариты (ШхВхГ) |
699x583x504 мм |
|
Вес |
38.6 кг |
Таблица 7
Маршрутизатор MIKROTIK CCR1036-12G-4S, белый
|
Характеристика |
Значение |
|
Описание |
Mikrotik RouterBOARD Cloud Core Router 1036-12G-4S является маршрутизатором операторского класса с мощным 36-ти ядерным процессором Tilera CPU! Беспрецедентная мощность и непревзойденная производительность — его главные характеристики, это устройство новый флагман Mikrotik. |
|
Входной интерфейс |
10/100/1000BASE-TX/SFP |
|
Оперативная память |
4 Гб |
|
Флеш-память |
1 Гб |
|
Безопасность |
|
|
Поддержка WPS |
есть |
|
Защита от атак Denial-of-service (DoS) |
есть |
|
Межсетевой экран (FireWall) |
есть |
|
Протоколы и функции |
|
|
Поддержка QoS |
есть |
|
Поддержка динамического DNS |
есть |
|
Поддержка UPnP |
есть |
|
Поддержка VPN |
есть |
|
WEB-интерфейс управления |
есть |
|
DHCP-сервер |
есть |
|
Порты |
|
|
Количество выходных портов 10/100/1000BASE-TX |
12 |
|
Кол-во портов USB 2.0 |
1 |
|
Особенности портов |
4 SFP разъема поддерживающие модули 10/100/1000Mbps 1 serial порт DB9 RS232C |
|
Особенности |
|
|
Предназначено для установки |
в помещениях |
|
Особенности |
корпус для монтажа в 19" стойку высотой 1U (уши в комплекте) |
|
Преимущества |
2 SODIMM DDR3 слота с предустановленными 2x 2GB DDR3 10600 (всего 4GB) |
|
Корпус |
|
|
Цвет |
белый |
|
Размер (ШхВхГ) |
355 х 55 х 145 мм |
|
Вес |
2300 грамм |
|
Гарантия |
12 мес. |
Таблица 8
Маршрутизатор MIKROTIK RB1100AHX4, серый
|
Характеристика |
Значение |
|
Основные характеристики |
|
|
Описание |
Модель Mikrotik RB1100AHx4 оснащена новым процессором Annapurna Alpine AL21400 с 4 ядрами Cortex A15 с тактовой частотой 1.4 ГГц, 1 GB оперативной памяти, 13 гигабитными Ethernet портами, несколькими высокоскоростными разъёмами для накопителей (2х SATA 3 и 2х M.2) |
|
Входной интерфейс |
10/100/1000BASE-TX |
|
Название процессора |
Annapurna Alpine AL21400 |
|
Частота процессора |
1400 МГц |
|
Количество ядер процессора |
четырехъядерный |
|
Оперативная память |
1 Гб |
|
Флеш-память |
128 Мб |
|
Безопасность |
|
|
Поддержка WPS |
есть |
|
Защита от атак Denial-of-service (DoS) |
есть |
|
Межсетевой экран (FireWall) |
есть |
|
Протоколы и функции |
|
|
Поддержка QoS |
есть |
|
Поддержка динамического DNS |
есть |
|
Поддержка UPnP |
есть |
|
Поддержка протокола IPv6 |
есть |
|
Поддержка VPN |
есть |
|
DHCP-сервер |
есть |
|
Порты |
|
|
Количество выходных портов 10/100BASE-TX |
13 |
|
Особенности |
|
|
Поддержка Power over Ethernet (PoE) |
есть |
|
Предназначено для установки |
в помещениях |
|
Корпус |
|
|
Цвет |
серый |
|
Размер (ШхВхГ) |
444 х 47 х 148 мм |
|
Вес |
1200 грамм |
|
Гарантия |
|
2.4.Контрольный пример реализации сети и его описание
Настроить фильтрацию со стороны провайдера таким образом, чтобы он передавал нам только маршрут по умолчанию и ничего лишнего.
То есть, чтобы таблица BGP выглядела так:
Looking Glass и другие инструменты

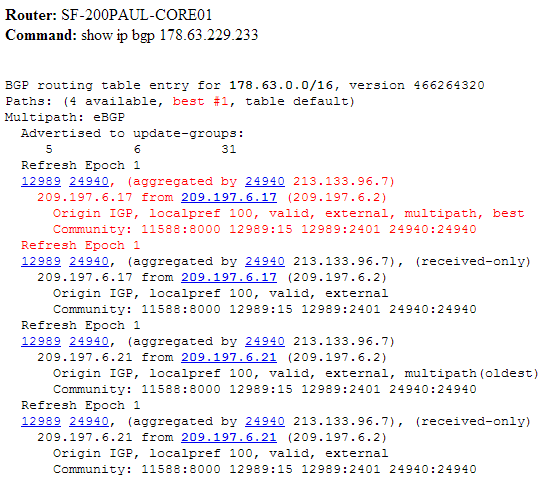

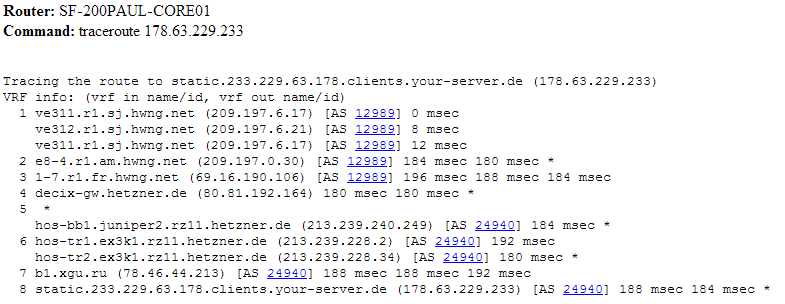

Одним из очень мощных инструментов работы с BGP – Looking Glass. Это сервера, расположенные в Интернете, которые позволяют взглянуть на сеть извне: проверить доступность, просмотреть через какие AS лежит путь в вашу автономную систему, запустить трассировку до своих внутренних адресов.
Это как если бы вы попросили кого-то: “Послушай! а посмотри, как там мои анонсы видятся?”, только просить никого не нужно.
Не стоит недооценивать силу внешних инструментов. Однажды у меня была проблема с очень низкой скоростью отдачи вовне. Она едва переваливала за несколько мегабит. После довольно продолжительного траблшутинга, решил взглянуть в Looking Glass. Какого же было моё удивление, когда я обнаружила, что трафик идёт ко мне, через VPN канал до филиала в другом городе, с которым установлен IBGP. Естественно, ширина канала была небольшой и утилизировалась практически полностью.
Существуют также специальные организации, которые отслеживают анонсы BGP в Интернете и, если вдруг происходит что-то неожиданное, может уведомить владельца сети – BGPMon, Renesys, RouterViews.
Благодаря им было предотвращено несколько глобальных аварий.
С помощью сервиса BGPlay можно визуализировать информацию о распространении маршрутов.
На nag.ru можно почитать о самых ярких случаях, когда некорректные анонсы BGP вызывали глобальные проблемы в Интернете, таких как ”AS 7007 Incident” и “Google's May 2005 Outage”.
Перед тем, как окунуться в глубокий омут управления маршрутами, сделаем последнее лирическое отступление. Надо разобраться с понятиями в заголовке главы. И так, дабы не было конфузов у нас. Это не уровни модели, не уровни среды или моменты передачи данных – это весьма абстрактное деление. Управляющий уровень (Control Plane) – работа служебных протоколов, обеспечивающих условия для передачи данных. Например, когда запускается BGP, он пробегает все свои состояния, обменивается маршрутной информацией и т.д. Или в MPLS-сети LDP распределяет метки на префиксы. Или STP, обмениваясь BPDU, строит L2-топологию. Всё это примеры процессов Control Plane. То есть это подготовка сети к передаче – организация коммутации, наполнение таблицы маршрутизации. Передающий уровень (Data Plane) – собственно передача полезных данных клиентов. Часто случается так, что данные двух уровней ходят в разных направлениях, “навстречу друг другу”. Так в BGP маршруты передаются из AS100 в AS200 для того, чтобы AS200 могла передать данные в AS100.
