2.1.3 Прессовые соединения

Цель - изучение конструкции, области применения и способов получения прессовых соединений, используемые при этом посадки. Определение натяга, обеспечивающего неподвижность соединения, и расчеты на прочность деталей соединения при различных способах нагружения.

Соединение двух деталей за счет натяга, получаемого при зап­рессовке одной в другую, называется прессовым или соединением с натягом (рис.2.15). Соединение применяют в основном для цилиндри­ческих сопрягаемых поверхностей и для неразборных или редко разбираемых конструкций. Под натягом понимают отрицательную разность между диаметрами охватывающей (втулка) и охватываемой (вал) дета­лями. После запрессовки диаметры становятся одинаковыми, т.е. вал испытывает сжатие, а втулка - растяжение и в зоне посадки возни­кает распределенное по поверхностям давление. Возникающие при этом силы трения обеспечивают неподвижность соединения при дей­ствии внешних нагрузок. Надежность соединения зависит от коэффициента трения на посадочных поверхностях и величины натяга. Величину коэф­фициента трения можно увеличить например за счет изменения шерохо­ватости поверхности или нанесения гальванических покрытий. Это позволяет умень­шить величину необходимого натяга и обеспечить прочность вала и втулки.

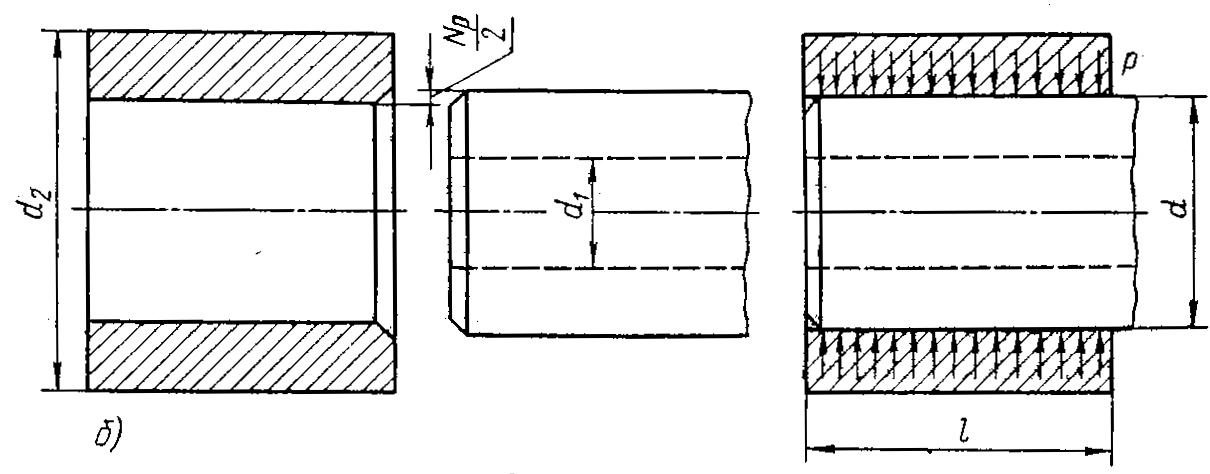

Рис. 2.15 Прессовое соединение: б) соединяемые детали, в) соединение после сборки

К преимуществам прессовых соединений относятся простота кон­струкции и сборки, хорошее взаимное центрирование деталей, пре­дохранительные свойства при действии динамических нагрузок. К недостаткам относятся повреждение поверхностей при запрессовке ( сглаживание сопрягаемых поверхностей ) и невозможность обеспечить качество соединения при повторной сборке, противоречивые требования пониженной шероховатости и повышенной точности.

Сборка прессовых соединений осуществляется двумя способами: запрессов­кой соединяемых деталей, нагревом втулки или охлаждением вала. При запрессовке про­исходит смятие (сглаживание) посадочных поверхностей и уменьшение надежности соединения. В соединениях используются посадки с натя­гом типа p...z в системе отверстия и P..Z в системе вала. Надежность соединения с использованием нагрева или охлаждения в 1,2 - 1,5 раза выше, чем при запрессовке, так как при этом не происходит сглаживание шероховатостей поверхностей. Нагрев выше 400°с для стали не рекомендуется, так как при этом возможны структурные изменения в материале. Разность температур охлаждения или нагрева находится по формулам для определения температурного расширения тела.

В соединениях, работающих при повышенных или пониженных тем­пературах и изготовленных из материалов с разными коэффициентами линейного расширения необходимо учитывать изменение натяга за счет температурных расширений. С целью облегчения сборки конец вала и отверстие во втулке снабжаются заходными фасками или скруглениями (рис.2.16). При запрессовке валов в глухие отверстия необходимо обеспечить вы­вод воздуха из глухой полости во избежание разрыва конструкции при нагреве.

Рис. 2.16. Обработка кромок при запрессовке

Определение требуемого натяга и расчет на прочность деталей прессового соединения.

Для обеспечения неподвижности соединения при действии внеш­них нагрузок необходимо определить расчетный натяг и затем про­верить прочность вала и втулки от действия возникающего на соединяемых поверхностях удельного давления q. Рассмотрим возмож­ные случаи нагружения прессового соединения.

Рис. 2.17. Расчетные случаи нагружения: а) осевой силой, б) крутящим моментом , в) силой и моментом.

1. Соединение нагружено осевой силой F (рис.2.17) и условие неподвижности соединения запишется в виде

Откуда необходимое удельное давление на соприкасающихся поверх­ностях , будет равно: ,

где d -диаметр вала , l - длина втулки,

f – коэффициент трения.

2. Соединение нагружено крутящим моментом T (рис. 2.17) и условие неподвижности соединения запишется в виде: .

Откуда удельное давление будет равно:

3. Соединение нагружено силой F и крутящим моментом T одновременно. Тогда условие неподвижности запишется:

Откуда удельное давление ,

В приведенных формулах f - коэффициент трения на соприка­сающихся поверхностях, величина которого при запрессовке прини­мается равной

f= 0,08...0,1 , а при сборке с нагревом f=0,12... 0,14. Величина натяга N или деформация толстостенных цилинд­рических сосудов связана с величиной удельного внутреннего дав­ления соотношением Ляме:

,

где - модули упругости материала вала и втулки;-коэффициенты, значения которых равны:

;

Здесь - коэффициенты Пуассона материала вала и втулки;

- диаметр отверстия в вале и внешний диаметр втулки.

Для сталей E =(2,1...2,2)^.10⁵ МПа, =0,3,

а для чугунов E = (1,2...1,4) 10⁵ МПа, =0,25.

С учетом того, что при запрессовке шероховатости сглаживаются, величина действительного натяга равняется:

,

где- шероховатости поверхностей деталей.

По величине N_g из таблиц допусков и посадок подбирают соответ­ствующую посадку. При этом минимальный натяг равен N_min=N_g , а максимальный натяг равен N_max=N_min+T_{d ,} где T_d - допуск на изготовление вала.

Проверку прочности соединяемых деталей проводят по величине наи­большего расчетного натяга за

вычетом сумм шероховатостей, сгла­женных при запрессовке.

N_расч=N_{ma x}- 1,2(R_z1+R_z2)

Величина наибольшего удельного давления при этом: .

Наибольшую опасность с точки зрения прочности соединяемых де­талей представляют как правило втулки, разрушающиеся вдоль обра­зующей. Максимальные напряжения возникают при этом на внутреннем диаметре втулки. Величины радиального - и окружного -напряжений находятся по формулам сопротивления материалов:;

Эквивалентное напряжение по теории наибольших касательных напря­жений при отсутствии пластических деформаций равно:

,

где - максимальное напряжение,

- минимальное напряжение,

- предел текучести.

Тогда .

При необходимости прочность вала можно рассчитать по аналогичным соотношениям. Как показывает опыт эксплуатации конструкций, надежность прес­совых соединений достаточно высока даже в случае наличия плас­тических деформаций в небольшой по толщине зоне вблизи внутренней сопрягаемой с валом поверхности втулки.

Контрольные вопросы

1. Какими способами осуществляют цилиндрическое прессовое соединение ?

2. Назовите области применения прессовых соединений.

3. Каковы условия неподвижности цилиндрических деталей прессового соединения при нагружении их силой и моментом ?

4. От каких факторов зависит нагрузочная способность прессовых соединений?

5. Как связаны между собой расчетный натяг и контактное давление ?

6. Как найти минимальный требуемый и максимальный допустимый натяги в прессовом соединении ?

7. Какие способы сборки прессовых соединений существуют ?
