Виброизлучатель ВИ-47 (приложение 7) является специализированным электромеханическим преобразователем повышенной мощности и предназначен для возбуждения шумовых вибраций в массивных конструкциях защищаемого помещения, обеспечивая при этом приемлемый уровень мешающего акустического шума. Конструкция и размеры виброизлучателя и элементов его крепления оптимизированы для установки:

– на ограждающих конструкциях помещения (стенах, потолках, полах, дверях,

– на массивных окнах (как на рамах, так и на стеклах);

– на трубах систем тепло-, водо- и газоснабжения.

Мобильный компактный подавитель диктофонов «Мангуст» (приложение 8) предназначен для защиты от несанкционированного получения информации при помощи цифровых и кинематических диктофонов.

2.2 Разработка технического решения по защите от утечки по электромагнитным каналам

Экранирование – это локализация электромагнитной энергии в преде-лах определенного пространства путем преграждения ее распространения.

Развязывающий фильтр – это устройство, ограничивающее распро-

странение помехи по проводам, являющимся общими для источника и при-

емника наводки.

Введение экранов часто требует существенного изменения компонов-

ки, конструкции, а иногда и габаритов изделия, поэтому конструктор должен ясно понимать физическое действие каждой детали экрана, влияние любого элемента конструкции на значения паразитных связей. Желательно совмещать элементы экранов с элементами несущей конструкции. Общая рекомендация сводится к тому, что на начальном этапе конструирования необходимо принимать все возможные меры для снижения паразитных связей, а уж потом в ходе экспериментальной доводки изделия убрать те элементы, которые оказались лишними. Исключить какой-либо элемент из готового изделия почти всегда проще, чем добавить. Экранирование электромагнитных волн является основой экологической безопасности и одним из самых действенных средств защиты объекта от утечки информации по техническим каналам. При экранировании реальных элементов, например трансформаторов, катушек индуктивности, проводов и т. д., обычно требуется одновременное экранирование от электрических и магнитных полей . Желательно в качестве электрических и магнитных экранов использовать одни и те же элементы конструкции, но при этом следует учитывать, что действуют они поразному. Токи, протекающие по экрану под действием высокочастотного магнитного поля, во много раз больше токов, возникающих под действием электрического поля, поэтому эффективность электрического экрана практически не зависит от проводимости материала экрана, его магнитной проницаемости и частоты колебаний электрического поля. На эффективность магнитного экрана влияют проводимость, магнитная проницаемость и частота колебаний магнитного поля. Эффективность магнитного экранирования не зависит от наличия контакта с общим проводом, эффективность электрического экрана однозначно определяется наличием хорошего электрического соединения с общим проводом.

Мероприятия по защите информации от утечки основываются на применении проектных и конструкторских решений. Для защиты информации от наблюдения применяют методы энергетического скрытия путем увеличения затухания среды распространения. Для прекращения функционирования лазерного канала утечки информации можно применить следующие меры:

шторы на окна;
жалюзи;
тонированные пленки на стеклах.

Шторы — традиционные средства для предотвращения скрытного наблюдения через окно комнаты так же они способны поглощать акустическую волну, но они существенно ухудшают естественную освещенность кабинета и накапливают пыль.

Тонированные пленки способствуют диффузному отражению лазерного луча, так же исключают возможность наблюдения за объектами защиты в комнате, незначительно уменьшают освещенность кабинета, но позволяют легко выявить окна помещений с повышенными требованиями к безопасности информации. Тонированное окно явно выделяется на фоне других и поэтому из-за соображений скрытности защиты, наносить тонировочные пленки на окна охраняемого помещения не следует. Для обеспечения скрытности защиты применять пленку надо на всех окнах, по крайней мере, этажа, а лучше здания.

Наиболее приемлемый вариант защиты — применение жалюзи на окнах. Они не только исключают возможность наблюдения через окно, но и эффективны по основному назначению — защите от солнечных лучей.

Так же к пассивным методам относится звукоизоляция и экранирование. В условиях совещания неуместно уменьшение громкости речи, поэтому для защиты такой информации следует применять звукоизоляцию, звукопоглощение и глушение звука. Звукоизоляция локализует источники акустических сигналов в замкнутом пространстве. Основное требование к звукоизоляции: за пределами комнаты соотношение сигнал/шум не должно превышать максимально допустимые значения, исключающие добывание информации злоумышленниками.

А поскольку каналами утечки могут стать различные шкафы, фоторамки, стенды и т.д. Пассивный метод борьбы заключается в отворачивании от оконных стекол данных предметов. Для того, что бы вражеская, разведывательная аппаратура не могла сфокусировать луч на данных предметах. В том случае если это сделать не возможно, то необходимо предусмотреть закрывающие механизмы на окна, которые не будут вибрировать под действие акустического поля.

Вывод по второй главе

Таким образом, разработаны техническое решение защиты от утечки информации по акустическим и электромагнитным каналам.

На окнах должны быть приняты следующие меры предосторожности:

а) Все устройства должны быть экранированы.

б) Все провода должны быть экранированы.

в) Стены должны быть оборудованы вибродатчиками.

При наличии телефонного аппарата должны быть приняты меры защиты от высокочастотного навязывания, подключить параллельно микрофону конденсатор емкостью С = 0,01 - 0,05 мкФ.

Для защиты от проводных микрофонов, использующих для передачи информации сеть электропитания в 220 В, рекомендуется используем генератор шума по сети электропитания "Соната-С1".

непосредственного подслушивания в условиях плохой звукоизоляции;

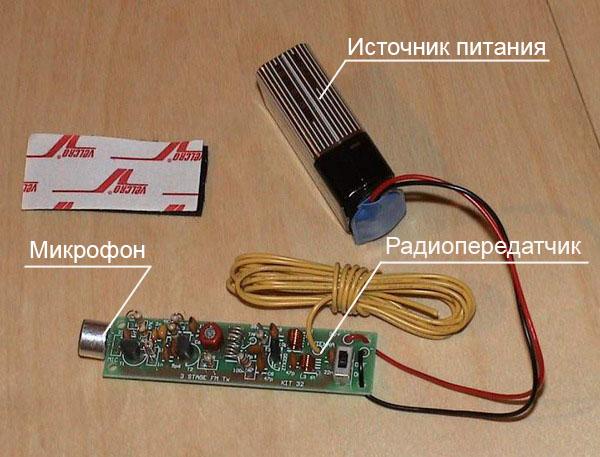

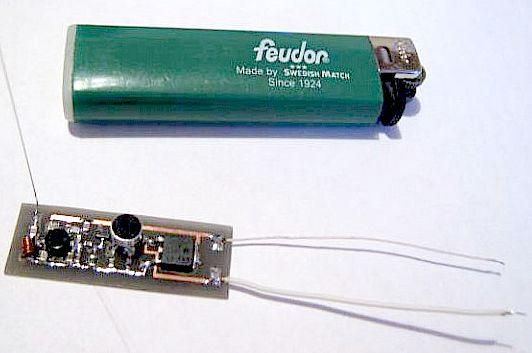

применения радио- и проводных микрофонов, установленных в полостях стен, надпотолочном пространстве, в вентиляционных проходах и т.д.;
применения лазерных и других типов направленных микрофонов.

Генератор радиошума "Баррикада-1" обеспечивает защиту переговоров от всех радиозакладок, создавая в точке приема злоумышленником превышающего уровня помехи над уровнем излучаемого радиозакладкой сигнала.

Заключение

В данной работе были выполнены следующие задачи:

Анализ основной разработки технического проекта СЗИ и угроз по акустическим и электромагнитным каналам
Разработка технических решений по защите конфиденциальной информации в переговорной комнате от утечки по акустическим и электромагнитным каналам.

Анализ переговорной комнаты показал, что среди всех возможных каналов утечки, наибольшую вероятность возникновения имеет акустичекий и электромагнитный канал. На основании полученных данных были выдвинуты требования к инженерно-технической защиты.

Для достижения результата потребовалось применить как активные, так и пассивные средства защиты информации.

Для уменьшения возможности возникновения акустического канала утечки информации было выбрано технические средства:

генератор «СОНАТА – АВ 1М» и «ШОРОХ»
Виброизлучатель ВИ-47
Глушитель диктофонов МАНГУСТ

Для уменьшения возникновения электромагнитных каналов утечки информации на окнах должны быть приняты следующие меры предосторожности:

Проводить переговоры при закрытых форточках.
На окнах должны иметься шторы либо жалюзи.
Оконные стекла должны быть оборудованы вибродатчиками.
тонированные пленки на стеклах
отворачивание от оконных стекол зеркал, картин

В ходе выполнения курсовой работы получены навыки по выявлении угроз от утечки по акустоэлектрическим и оптико-электронным каналам и разработки технических решений по защите конфиденциальной информации в кабинете руководителя по этим утечкам.

Список используемых источников

Бузов Геннадий Алексеевич, Калинин Сергей Владимирович, Кондратьев Андрей Валерианович «Защита от утечки информации по техническим каналам» ,М.: Горячая линия-Телеком, 2005
Зайцев А.П., Шелупанов А.А., Мещеряков Р.В.– Технические средства и методы защиты информации, М.: ООО«Издательство Машиностроение», 2009 – 508 с.
Нормативно-методический документ. СТР-К. Специальные требования и рекомендации по технической защите конфиденциальной информации. Утверждено Гостехкомиссией России от 30 августа 2002 г. № 282.
