Легкосбрасываемые покрытия

Для промышленный зданий со взрывоопасными производствами (категории А и Б, НБП 105) предусматривают покрытия с легкосбрасываемой кровлей при действии взрывной волны. Суммарную площадь легкосбрасываемых участков кровли, включая стены, окна, двери и фонари, определяют расчетом. В первом приближении такая площадь принимается равной не менее 0.05 м² для производств категории А и не менее 0.03 м² – для производств категории Б на 1 м³ взрывоопасного помещения.

Сплошной настил из железобетонных плит в таких кровлях чередуют с настилом из асбестоцементных волнистых листов, которые укладывают поверх железобетонных ребристых плит шириной 3 м, имеющими отверстия в полке, и в интервалах между плитами шириной 1,5 м (рис.49).

Легосбрасываемые кровли устраивают также и из легкобетонных плит пролетом 3 м, укладываемых по стальным прогонам и чередующихся со стальным профилированным настилом.

Для уменьшения сопротивления взрывной волне теплоизоляцию и гидроизоляцию кровли разрезают продольными и поперечными швами на участки площадью не более 720 м².

Рисунок 49 - Устройство легкосбрасываемой кровли

Стены промышленных зданий

ТКП 45-3.02-113-2009 (02250) Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Строительные нормы проектирования.

Стены промышленных зданий должны удовлетворять следующим требованиям, обеспечивающим:

- температурно-влажностный режим, необходимый технологическому процессу и комфортному труду людей;

- прочность и устойчивость при действии статических и динамических нагрузок;

- огнестойкость и долговечность;

- индустриальность;

- эстетичность;

- экономичность.

Выбор материала стен зависит от температурно-влажностного режима помещения и климатических условий района строительства. Так, цеха с избыточным выделением тепла проектируют с «холодными» ограждениями не только в южных, но нередко и в средних климатических поясах.

Наружные стены зданий со взрывоопасными производствами (категории А и Б) устраивают легкосбрасываемыми от воздействия взрывной волны. К легкосбрасываемым относят «холодные» стены из асбестоцементных, алюминиевых и стальных листов, а также «теплые» стены из этих листов с легким утеплителем.

Классифицируют стены промышленных зданий, как и гражданских по статической работе на: несущие, самонесущие и навесные; по материалу и технологии возведения на: каменные (ручной кладки), бетонные (из монолитного бетона, крупных блоков или панелей), стены из небетонных материалов (фахверковые и каркасно-панельные); по конструктивному решению на: однослойные и многослойные.

Ненесущие (навесные) стены выполняют ограждающую функцию, а свой вес они полностью передают на колонны каркаса, за исключением нижнего подоконного яруса, опирающегося на фундаментные балки. Нагрузка от ненесущих стен передается на колонны через обвязочные балки в стенах из мелкоразмерных изделий, а в панельных стенах – через стальные опорные столики.

Ненесущие (подвесные) стены состоят из стального фахверка и заполнения. Эти стены подвешивают к концам консолей покрытия, разгружая тем самым несущие конструкции средних участков покрытия. Фахверк заполняют из легких листовых или панельных элементов.

Самонесущие стены из панелей применяют при большой массе и большой толщине панелей (не менее 300 мм), имеющих сплошное сечение. Высота таких стен ограничивается и зависит от прочности материала и толщины стены, шага колонн, величины ветровой нагрузки и т.п. Самонесущие стены на всю высоту здания наиболее эффективны для производств с влажными и мокрыми процессами, а также с химически агрессивной средой.

Несущие стены применяют в зданиях с неполным каркасом или бескаркасных. Выполняют их из кирпича или мелких блоков.

В многопролетных одноэтажных промышленных зданиях торцовые стены по конструктивным схемам и материалу не отличаются от продольных. Но из-за большого расстояния между продольными рядами колонн в торцах предусматривают дополнительные колонны (стойки фахверка) с шагом 6 или 12 м, которые обеспечивают необходимую устойчивость торцовых стен, а в панельных зданиях являются необходимыми элементами каркаса для крепления стеновых панелей.

Стены из кирпича и мелких блоков проектируют для зданий небольших размеров; с влажной и агрессивной средой помещений; с большим числом ворот, дверей и технологических проемов.

Такие стены возводят аналогично стенам гражданских зданий. Для обеспечения устойчивости их крепят к колоннам анкерами, клямерами или хомутами, которые устанавливают с шагом 70-100 мм по всей высоте стены (рис.50). Прочность их крепления определяют расчетом на ветровые нагрузки.

Рисунок 50 - Крепление кирпичных стен к колоннам

В высоких стенах и при наличии в них ленточных проемов в каркас вводят обвязочные балки, размещаемые над проемами и служащие сплошными перемычками. Обвязочные балки опирают на стальные столики-консоли и крепят к колоннам с помощью стальных планок, привариваемых к закладным деталям. Опирание обвязочных балок на колонны изображено на рис. 51.

Рисунок 51 - Крепление обвязочной балки к колонне

Стены из крупных блоков по сравнению с кирпичными имеют лучшие технико-экономические показатели. Их изготавливают из легкого бетона. Блоки подразделяют на угловые, рядовые, перемычечные. Крепят их к колоннам гибкими Т-образными анкерами из стержней диаметром 10 мм. Одни концы анкеров закладывают в горизонтальные пазы блоков, а другие приваривают к закладным элементам колонн.

Стены из железобетонных и легкобетонных панелей позволяют снизить массу зданий, улучшить качество и уменьшить трудоемкость их возведения на 30-40 %.

По расположению в стене панели подразделяют на рядовые; угловые удлиненные; перемычечные, усиленные для восприятия ветровой нагрузки от оконных заполнений; подкарнизные и парапетные; парапетные.

По теплоизолирующим свойствам панели подразделяют на железобетонные однослойные - для неотапливаемых зданий и легкобетонные однослойные, а также железобетонные трехслойные – для отапливаемых зданий.

Номинальная длина всех панелей составляет 6 и 12 м. Панели имеют номинальную высоту 900, 1200, 1800 мм. Подкарнизные панели выпускают высотой 1500 мм. Приторцовые панели удлиняют приваренными к ним угловыми блоками. Длина доборных блоков определяется толщиной панели и размерами привязки основных колонн к координационным осям здания (рис.52).

Рисунок 52 - Угол здания при привязке «0»

Железобетонные однослойные панели применяют для неотапливаемых зданий. При шаге колонн 6 м железобетонные панели имеют сплошное сечение толщиной 70 мм, а при 12-метровом шаге колонн – панели проектируют ребристыми с высотой контурных ребер 300 мм (рис.53).

Рисунок 53 - Навеска железобетонных панелей на колонну в местах устройства опорных консолей

Легкобетонные панели для отапливаемых зданий с шагом колонн 12 м проектируют плоскими однослойными. Перемычечные панели (надоконные и подоконные) со стороны примыкания оконных заполнений усилены горизонтальными ребрами (рис.54б).

Из легкобетонных панелей устраивают как навесные, так и самонесущие стены. Для навесных панелей характерно ленточное остекление, а для самонесущих – раздельные оконные проемы.

Раскладку панелей по высоте следует делать так, чтобы один из горизонтальных швов располагался на 0,6 м ниже верха колонн. Этот шов делит стену по высоте на два яруса. Панели нижнего яруса крепятся к колоннам, а верхнего – к конструкциям покрытия. Высота первого яруса, в зависимости от собственной массы и несущей способности панелей составляет 12-24 м, а последующих ярусов 4,8-6 м.

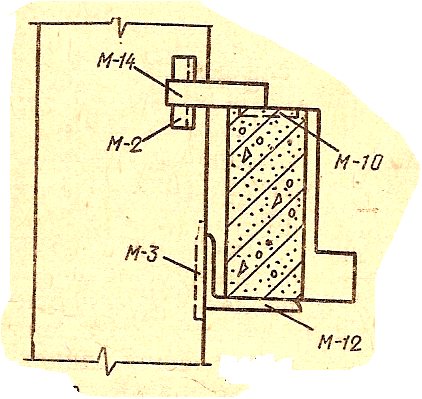

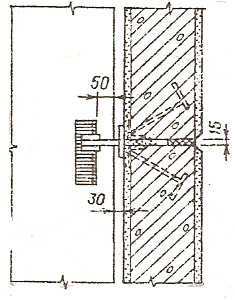

В навесных стенах панели над оконными проемами и внизу ярусов на глухих участках опирают на стальные консоли, приваренные к колоннам (рис. 54). Для размещения полки уголка, образующего опорную консоль, между колонной и панелями сохраняют зазор 30 мм. Промежуточные панели ярусов крепят к колоннам на гибких связях, допускающих небольшие перемещения стен относительно каркаса, какие могут возникать от температурных или осадочных деформаций в здании (рис. 54).

а)

б)

Рисунок 54 - Навеска легкобетонных панелей на колонну:

а) при шаге колонн 6 м; б) при шаге колонн 12 м

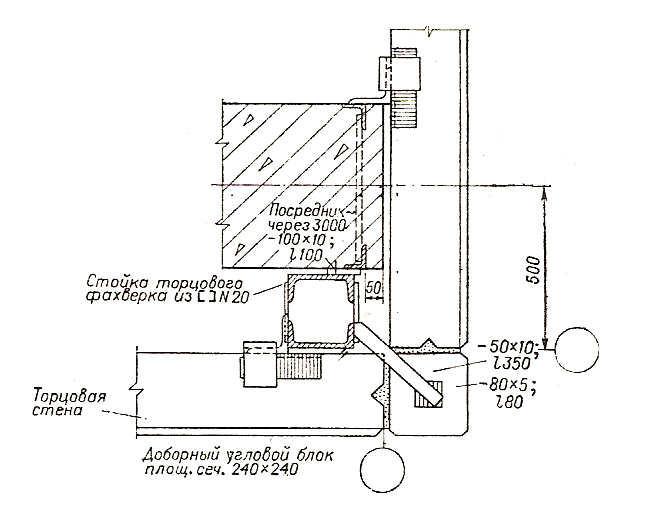

Панели торцовых стен крепят к стальным или железобетонным фахверковым колоннам и к приколонным стойкам фахверка, располагаемым между основными колоннами и наружной стеной (рис.54).

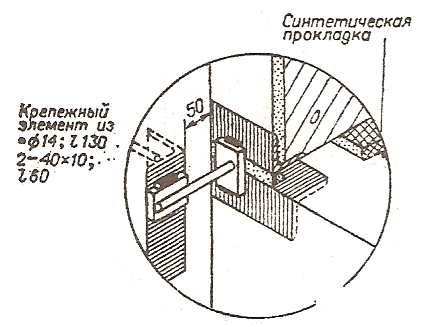

Заполнение швов панельных стен осуществляют упругими синтетическими прокладками шириной 60-80 мм и герметизирующими мастиками.

Железобетонные трехслойные панели обладают повышенной прочностью и теплоустойчивостью по сравнению с однослойными легкобетонными. Их применяют, в основном, в самонесущих стенах.

Номинальная длина трехслойных панелей составляет 6 м, а высота – 1,8 и 1,2 м. Простеночные панели имеют длину 1,5 и 0,75 м. Углы зданий ограждают доборными блоками.

Конструкция трехслойной железобетонной панели состоит из железобетонных слоев, обжимающих внутренний слой из пенополистирола. Внутренний железобетонный слой толщиной 70 мм воспринимает собственную массу стены и ветровые нагрузки. Железобетонные слои связаны гибкими связями.

Стальные трехслойные панели («сэндвич») применяют для отапливаемых зданий. Стены состоят из вертикально расположенных стеновых панелей и горизонтальных ригелей, к которым крепят панели (рис. 55). Ригели крепят болтами к опорным консолям. В продольных стенах их приваривают к основным колоннам и стойкам фахверка, а также к опорным стойкам стропильных ферм.
