При этом обеспечивается отсутствие стат. ошибки регулирования, а др.составляют улучш. качественные показатели: время регулирования данной ошибки и др.

Вопрос - 13

В дифференциально-трансформаторных передающих преобра­зователях и основанной на их использовании системе дистанцион­ной передачи унифицированным сигналом измерительной информации является значение взаимной индукции между обмотками элек­трических катушек (пределы изменения взаимной индуктивности , 0—10 мГн). Дифференциально-трансформаторный преобразователь представляет собой две катушки первичная и вторичную, состоящие каждая из двух секций. Первич­ная катушка состоит из двух секций, включенных между собой со­гласно, т. е. выход одной включен на вход другой, а во вторичной ка­тушке выход первой секции 1подключен к выходу второй секции 2. Внутри катушек под действием преобразуемой величины перемеща­етсясердечник4.

Взаимная индуктивность системы в зависимости от положения

сердечника выразится формулой

Величина и фаза выходного сигнала Е(ЭДС) зависят от положения сердечника в катушке преобразователя по отношению к нейтрале О—О.

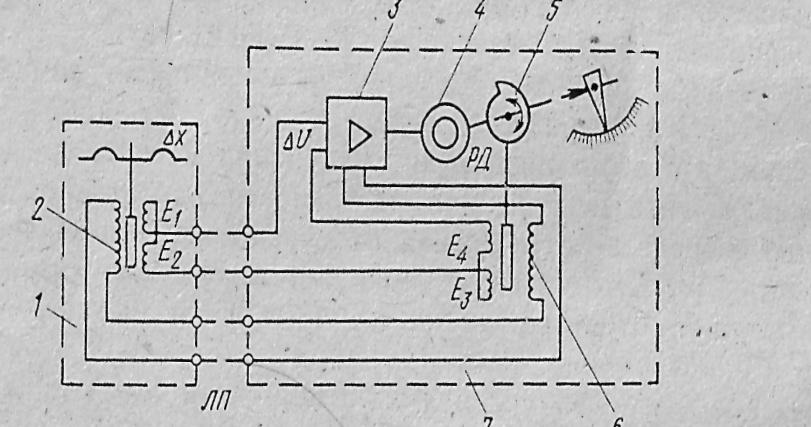

Принципиальная электрическая схема дифференциально-трансформа­торной системы дистанционной передачи

Вторичные обмотки включены встречно и подключены ко входу электронного усилителя.

'Когда сердечник трансформатора 2 находится в среднем (нейт­ральном) положении, ЭДС, индуцируемые во вторичных обмотках E1 и Е₂, равны и направлены навстречу. Это положение характери­зуется равенством

Если сердечник трансформатора 6 тоже находится в среднем по­ложении, разность ЭДС во вторичных обмотках этой катушки Е3 и Е₄ также равна нулю:

U₂ = Е₃- Е₄ = 0. •

Из равенства следует, что при одинаковых параметрах катушек напряжение на входе в усилитель равно нулю и система находится в покое. В этом случае сигнал разбаланса равен нулю и можно записать:

При отклонении положения сердечника трансформатора 2 от нейтрального под действием изменения измеряемого параметраизменяется распределение магнитных потоков во вторичных обмот­ках. Следовательно, индуцируемые в них ЭДС не будут равны, и в цепи возникнет ток, напряжение которого

Величина этого напряжения является функцией перемещения сердечника трансформатора 2, а фаза зависит от направления от­клонения сердечника от среднего положения. Сигнал разбаланса подается на вход электронного усилителя3 и после усиления по­ступает на обмотку управления реверсивного электродвигателя 4, который с помощью кулачка 5 перемещает сердечник трансформа­тора 6 до тех пор, пока разность напряжений снова не станет равна нулю. Одновременно с. перемещением сердечника движутся стрелка отсчетного устройства или перо пишущего механизма, свя­занные с реверсивным электродвигателем. В результате каждому положению сердечника трансформатора2 передающего устройст­ва соответствует определенное положение сердечника катушки воспринимающего устройства.

Из изложенного следует, что дифференциально-трансформатор­ный преобразователь является устройством, в котором перемещение сердечника преобразуется во взаимную индуктивность между его первичной и вторичной обмотками. Неравенство взаимных индуктивностей двух преобразователей в системе дистанционной передачи, обусловливает возникновение в ней сигнала разбаланса в виде разности напряжения . Основная погрешность дифференциально-трансформаторной системы при передаче на рас­стояние до 250 м±0,5—1%, на расстояние до 1 км±2,5%.

14 Позиционные аср: характер переходных процессов, показатели качества, область применения

Простейшая система двухпозиционного регулирования может быть представлена в виде последовательного соединения позиционного регулятора (ПР) и объекта регулирования (ОР), охваченных отрицательной обратной связью (рисунок 10.1). Основным возмущающим воздействием здесь является нагрузка объекта Z, изменение которой компенсируется регулирующим воздействием X. Выходная величина двухпозиционного регулятора Х может принимать только два значения, соответствующие максимальному (Х_mах) и минимальному (Х_min) регулирующему воздействию на объект

Рисунок 10.1 - Структурная схема автоматической системы двухпозиционного регулирования

На рисунке 10.2а изображена статическая характеристика идеального двухпозиционного регулятора, мгновенно меняющего свой выходной сигнал Х при достижении регулируемой величиной Y заданного значения Y_З. Реальный регулятор обладает некоторой зоной нечувствительности σу (рисунок 10.2б), в пределах которой изменение регулируемой величины Y не приводит к изменению регулирующего воздействия Х Другими словами, регулятору необходимо некоторое время для срабатывания, поэтому он начинает вступать в работу с запаздыванием.

При Y<Yз идеальный позиционный регулятор вырабатывает регулирующее воздействия Х=Х_max, вызывающее изменение выходной величины Y (см. рисунок 10.3).

Рисунок 10.3 - Изменение выходной величины Y и регулирующего воздействия X при симметричных автоколебаниях (регулятор с зоной нечувствительности σy)

При достижении Y величины Yз регулятор должен был бы сработать, однако, ввиду наличия зоны нечувствительности σу, изменение регулирующего воздействия с X_max до X_min происходит с некоторым запаздыванием, при Y>Yз (рисунок 10.3). Таким образом, при использовании двухпозиционных регуляторов величина Y совершает колебания относительно заданного значения Yз. Такие колебания относительно среднего значения с амплитудой А и периодом Т называются автоколебаниями. Период автоколебаний Т = Тв + То, где Тв и То- периоды включения (Х = X_max) и отключения (Х = X_min) сигнала регулирующего воздействия соответственно. На рисунке 10.3 изображены так называемые симметричные автоколебания (относительно линии Y = Yз) регулируемой величины.

На практике чаще приходится сталкиваться с автоколебаниями, форма которых несимметрична относительно линии Y = Yз (см. рисунок 10.4).

При несимметричных автоколебаниях возникает так называемая квазистатическая ошибка регулирования «а», равная отклонению среднего значения (оси) автоколебаний от заданного значения регулируемой величины Yз. При Тв< То, а >0, т.е. среднее значение автоколебаний лежит выше прямой Y=Yз и наоборот. Качество двухпозиционного регулирования характеризуется параметрами возникающих в системе автоколебаний: амплитудой А, частотой колебаний и смещением «а» среднего значения относительно заданного значения Yз. Эти параметры зависят от времени запаздывания tз и емкости объекта регулирования, его нагрузки Z, величины зоны нечувствительности регулятора σу и пределов изменения регулирующего воздействия ∆Х= Х_mах- Х_min .

Чем меньше А и «а», тем выше качество регулирования, при этом частота колебаний не должна быть очень большой.

Рисунок 10.4 - Изменение выходной величины при несимметричных автоколебаниях

С увеличением зоны нечувствительности позиционного регулятора σу качество регулирования ухудшается: увеличивается амплитуда А и период колебаний Т в системе. Амплитуда уменьшается с уменьшением ∆Х, т.е. величины регулирующего воздействия. Однако здесь необходимо иметь в виду, что величины Х_mах и Х_min зависят от нагрузки объекта Z. Поэтому большие пределы изменения регулирующего воздействия ∆Х могут быть установлены только при незначительных колебаниях нагрузки объекта регулирования.

От нагрузки объекта зависит, в основном, величина и знак параметра «а» - смещения оси автоколебаний относительно Yз. При определенной нагрузке Z=Zо для данного объекта а=0. При Z>Zo величина а<0, а при Z<Zо для данного объекта а>0. Отклонение нагрузки от Zо в обе стороны приводит к возрастанию периода автоколебаний Т.

Позиционные регуляторы просты по конструкции, надежны в работе, несложные в настройке и обслуживании. Поэтому во всех случаях, когда позиционные регуляторы способны обеспечить требуемое качество регулирования, следует применять именно их. Обычно позиционные регуляторы используют на объектах, обладающих малым запаздыванием, большой емкостью.
